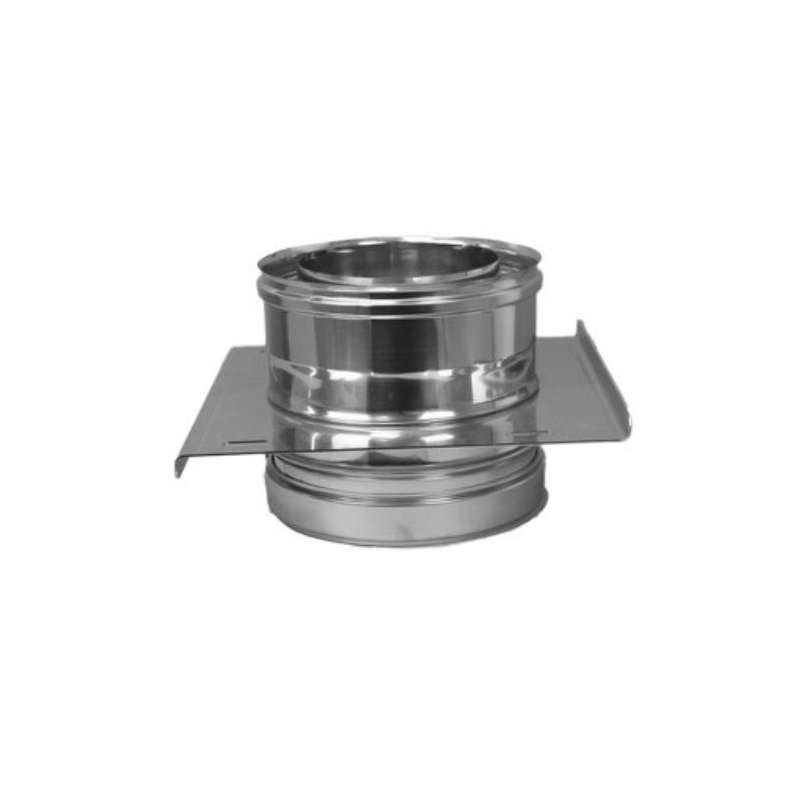

Plaque de Départ Intermédiaire Double / Double Paroi - Conduit Isolé Ø 150mm

Plaque de Départ Intermédiaire Double / Double Paroi - Conduit Isolé (Ø 150mm)

Cette plaque de support est une pièce de structure essentielle pour les conduits de fumée isolés de grande hauteur. Elle permet de créer un point d'ancrage solide, soit pour un départ mural, soit pour une reprise de charge au milieu du conduit, répartissant ainsi le poids de l'installation.

Points Forts :

Support Structurel : Permet de créer un point d'appui fixe et de supporter le poids d'une section de conduit, essentiel pour les grandes hauteurs.
Polyvalence : Peut servir de départ mural au-dessus d'un Té ou de plaque de reprise de charge intermédiaire fixée sur un support adapté.
Continuité de l'Isolation : Assure une connexion parfaite entre deux éléments double paroi, sans rupture de l'isolation.
Matériaux de Haute Qualité : Paroi intérieure en inox 316L (anti-corrosion) et paroi extérieure en inox 304 (anti-intempéries).
Montage Simple et Sûr : Conçu pour s'intégrer parfaitement dans le système d'emboîtement de la gamme.

Livré avec une bride de jonction.

Attention : le conduit à réaliser doit toujours être dimensionné selon la Norme NF DTU 24.1

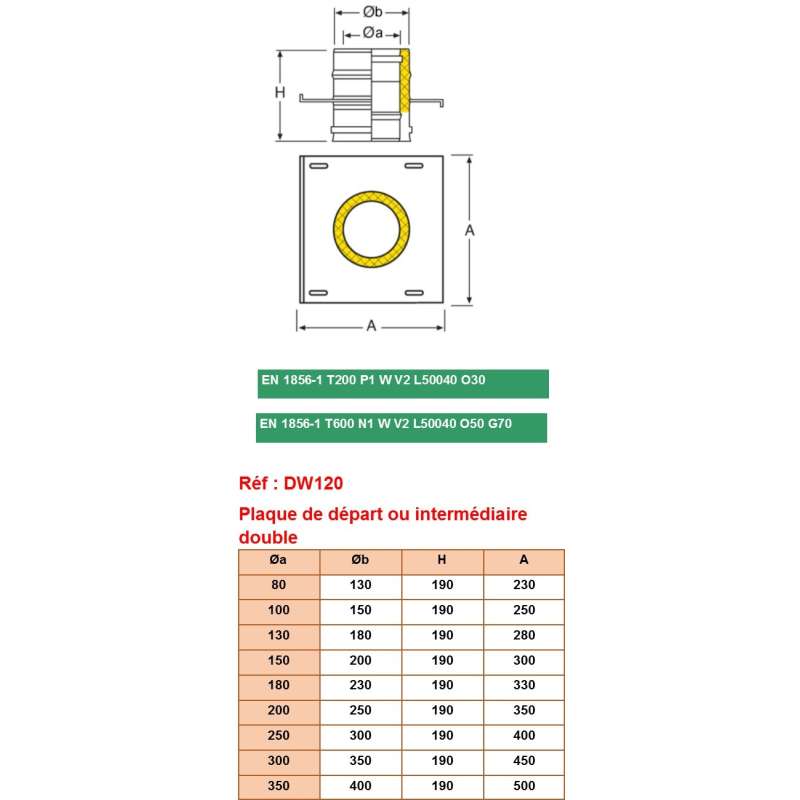

Caractéristiques Techniques :

Type : Plaque de départ ou intermédiaire double / double paroi
Usage : Reprise de charge, départ mural pour conduit isolé
Technologie : Double paroi avec isolation
Installation : Intérieure et extérieure
Diamètre intérieur : 150 mm
Diamètre extérieur : 200 mm
Isolation : Laine de roche haute densité, 25 mm
Paroi intérieure : Inox 316L (épaisseur 0,4 mm)
Paroi extérieure : Inox 304 (épaisseur 0,4 mm)
Inclus : 1 bride de jonction et de sécurité
Normes : CE, EN 1856-1:2009
Garantie : 10 ans
