Pièces Détachées Chaudière MAT

Écrans thermiques et tuyères de guidage pour canaliser la flamme inversée.

• Tuyères centrales : Kits brûleurs avec ciment 1400°C (20-25kW, 31-40kW et 49kW)

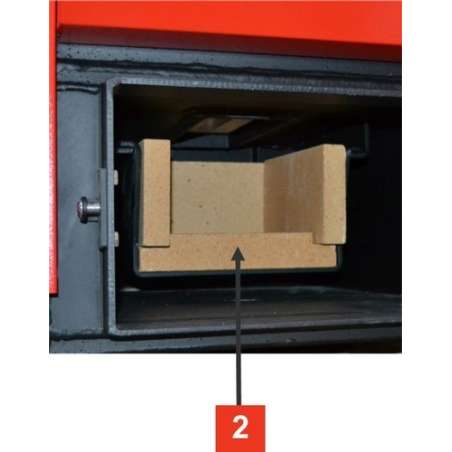

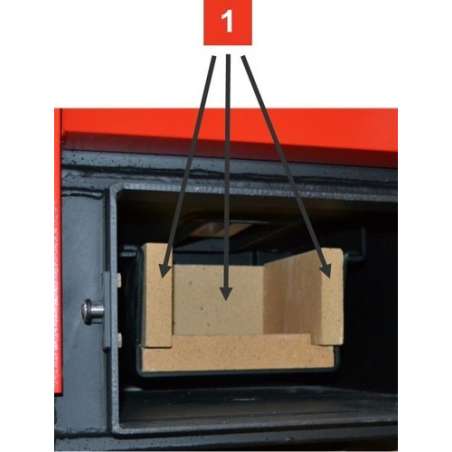

• Habillage de cuve : Pierre en U (15 à 49kW) et pierre de sole 40/49kW
• Plaques latérales : Pierre N°1 et Pierre N°2 (20kW à 31kW)
• Support mécanique : Bâti acier de maintien pour plaque inférieure

Modules électroniques de commande, écrans de contrôle et capteurs thermiques.

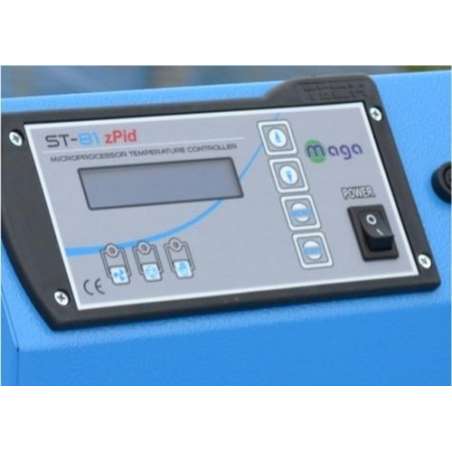

• Boîtier principal : Régulateur ST81 zPID à affichage digital et modulation de vitesse

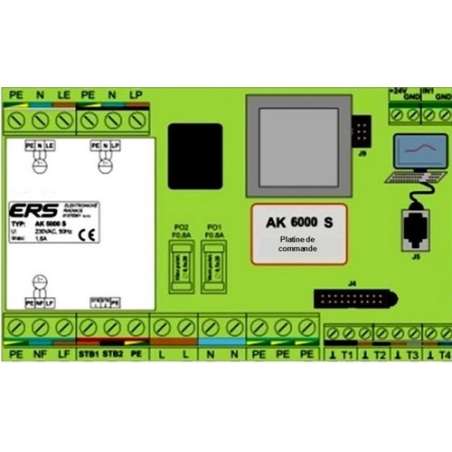

• Gamme AK 6000 : Carte électronique AK 5000S et panneau display LCD AK5000D
• Capteurs fumées : Sondes métalliques pour régulateurs ST81 zPID et AK 6000
• Sécurité thermique : Sonde STB coupe-circuit à réarmement manuel

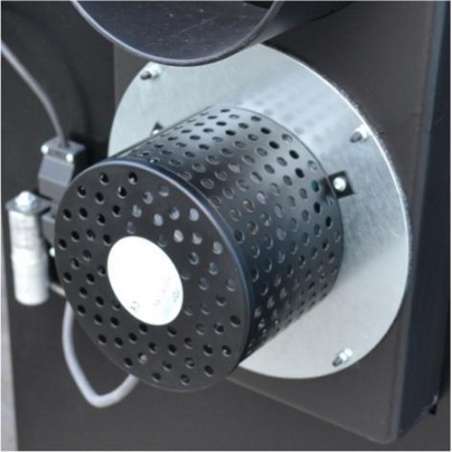

Ventilateurs d'extraction arrière pour maintenir la chambre en dépression constante.

• Modèle standard (20kW à 40kW) : Extracteur complet à moteur EBM de 67W
• Modèle grand format (49kW+) : Ventilateur haute capacité pour gros débit
• Étanchéité de bride : Joint plat haute température (20-40kW) et joint 49kW
• Rôle : Aspiration des gaz de pyrolyse et élimination des refoulements de fumée

Cordons tressés en fibre haute densité pour herméticité parfaite des portes de chaufferie.

• Référence d'origine : Joint de porte tressé carré 20x20mm
• Résistance : Fibre thermique haute densité insensible aux braises
• Fonction : Bloque les entrées d'air parasites qui accélèrent le feu à tort
• Stabilité : Maintient l'allure de combustion et la dépression de consigne

Quand et comment remplacer la tuyère en pierre réfractaire ?

L'inspection de la tuyère s'effectue chaque année lors du nettoyage d'intersaison. L'apparition de fines craquelures de surface est normale sous l'action de la flamme inversée à plus de 1000°C. En revanche, si la fente centrale s'élargit de plus de 5mm, si la pièce est fendue en deux ou si les arêtes s'effritent, le flux gazeux n'est plus canalisé correctement : le remplacement s'impose. Déposez l'ancienne pièce, décapez la sole métallique à la brosse, puis scellez la nouvelle tuyère en utilisant le ciment réfractaire fourni résistant à 1400°C. Laissez sécher 24 heures avant l'allumage.

Comment tester et remplacer le joint de porte tressé 20x20mm ?

Les techniciens de Nideck Chauffage recommandent le test de la feuille de papier : insérez une bande de papier entre la porte et le cadre de la chaudière, puis verrouillez la poignée. Si vous pouvez retirer la feuille sans résistance, le joint est écrasé et n'assure plus l'étanchéité. Pour le remplacer, retirez l'ancien cordon, nettoyez la gorge de porte à la spatule, puis insérez le nouveau joint tressé carré 20x20mm sans l'étirer pour conserver toute sa densité élastique.

Quels sont les symptômes d'une sonde de fumée ou d'une sonde STB défaillante ?

Si la sonde de fumée est encrassée ou coupée, le régulateur ST81 zPID ne parvient plus à détecter la montée en température des gaz : le ventilateur d'extraction tourne à plein régime sans jamais moduler sa vitesse, ou la chaudière se met en défaut d'allumage prématuré. Concernant la sonde de sécurité thermique STB, elle coupe l'alimentation électrique générale dès que l'eau atteint 95°C à 100°C. Si l'écran s'éteint et refuse de redémarrer après refroidissement, dévissez le capuchon noir du boîtier STB et appuyez fermement sur le bouton poussoir pour réarmer le contact.

Quel est le rôle du bâti acier sous la plaque réfractaire inférieure ?

Le bâti acier inférieur maintient la plaque réfractaire Pierre N°2 en position horizontale au fond du foyer de décendrage. Cette pièce métallique empêche la brique céramique de glisser sous l'effet des vibrations et des dilatations répétées. Elle crée également une lame d'air protectrice entre la pierre incandescente et le fond de cuve, protégeant l'acier de la chaudière d'un contact direct avec la braise résiduelle.

Quelles sont les exigences de conduit selon la norme NF DTU 24.1 ?

Le raccordement de fumée d'une chaudière MAT s'effectue en diamètre 160mm avec un conduit étanche aux condensats acides en inox 316L. Le tirage thermique doit être stabilisé entre 15Pa et 20Pa. La mise en place d'un modérateur de tirage inox Ø 160-200mm est obligatoire pour écrêter les dépressions excessives par temps venteux, évitant ainsi d'aspirer prématurément le lit de braises et d'endommager l'extracteur de fumées.
