Groupes de Sécurité Chaudière 3bar et Sanitaire 7bar

Groupe de Sécurité Chaudière

Protégez votre chaudière et votre chauffe-eau contre les surpressions hydrauliques avec nos groupes de sécurité et soupapes normalisées. Retrouvez nos ensembles de sécurité chaudière 3-en-1 monoblocs en laiton (soupape tarée à 3bar, manomètre et purgeur automatique d'air pour générateurs jusqu'à 50kW), nos soupapes de sécurité chauffage 3bar séparées ainsi que nos groupes de sécurité sanitaires droits 7bar avec siphon d'évacuation Ø 32mm pour ballons d'eau chaude.

Filtres actifs

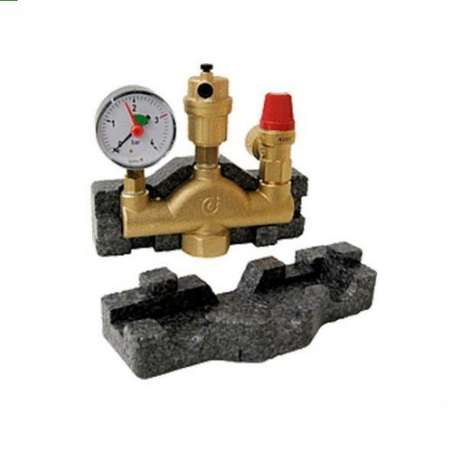

Ensemble groupe de sécurité chauffage 3-en-1 en laiton avec soupape 3bar, manomètre et purgeur automatique.
      Protégez votre générateur de chauffage central contre les surpressions et les poches d'air. Cet ensemble groupe de sécurité 3-en-1 réunit une soupape tarée à 3bar, un manomètre de contrôle de pression et un purgeur d'air automatique sur console en laiton 1" Femelle pour chaudières jusqu'à 50kW.
      79,00 €Prix
      Ensemble groupe de sécurité chauffage 3-en-1 en laiton avec soupape 3bar, manomètre et purgeur automatique.
          Protégez votre générateur de chauffage central contre les surpressions et les poches d'air. Cet ensemble groupe de sécurité 3-en-1 réunit une soupape tarée à 3bar, un manomètre de contrôle de pression et un purgeur d'air automatique sur console en laiton 1" Femelle pour chaudières jusqu'à 50kW.
          79,00 €Prix
          Soupape de sécurité chauffage 3 bars G3/4" (20x27mm) en laiton robuste.Soupape de Sécurité Chauffage 3 bars G3/4" (20x27mm)
              Protégez efficacement votre circuit de chauffage fermé contre les risques de surpression. Cette soupape de sécurité tarée à 3 bars évacue automatiquement l'excès d'eau pour préserver l'intégrité de vos équipements.
              28,60 €Prix
              Soupape de sécurité chauffage 3 bars G3/4" (20x27mm) en laiton robuste.Soupape de Sécurité Chauffage 3 bars G3/4" (20x27mm)
                  Protégez efficacement votre circuit de chauffage fermé contre les risques de surpression. Cette soupape de sécurité tarée à 3 bars évacue automatiquement l'excès d'eau pour préserver l'intégrité de vos équipements.
                  28,60 €Prix

                  Groupes de sécurité chaudière 3bar et sécurité sanitaire 7bar : protection sous pression

                  Quelle est la différence entre un groupe de sécurité chaudière 3bar et un groupe sanitaire 7bar ?

                  Sélectionnés par Nideck Chauffage pour sécuriser les circuits de chauffage central fermés et les préparateurs d'eau chaude, les groupes de sécurité protègent les corps de chauffe en acier et les cuves émaillées contre l'éclatement. Sur une chaudière à bois, à granulés ou au fioul, la pression de fonctionnement ne doit jamais dépasser 2,5bar à 3bar : le groupe de sécurité 3-en-1 centralise l'évacuation d'eau, la purge d'air continue et le contrôle visuel de pression. Sur un chauffe-eau sanitaire, la soupape est tarée à 7bar pour supporter la pression supérieure du réseau d'eau potable de ville.
                  Ensembles 3-en-1 (3bar) Chaudière Jusqu'à 50kW

                  Modules monoblocs compacts en laiton réunissant les 3 organes obligatoires de chaufferie.

                  • Groupe de sécurité chaudière complet : Soupape tarée à 3bar avec manomètre et purgeur
                  • Manomètre à cadran : Affichage de 0 à 4bar avec aiguille de consigne rouge
                  • Purgeur automatique : Dégazage continu à clapet d'isolement sans vidange
                  • Raccordement : Taraudage femelle 3/4" (20x27mm) direct sur le départ chaudière
                  Soupapes Chauffage 3bar À Membrane Remplacement

                  Soupapes de décharge à membrane en laiton pour remplacement direct ou montage isolé.

                  • Soupape de sécurité chauffage 3bar (3/4") : Filetage Femelle-Femelle
                  • Membrane élastomère : Résistance continue à l'eau de chauffage jusqu'à 110°C
                  • Molette manuelle : Bouton rouge rotatif permettant de tester l'ouverture périodique
                  • Certifiée CE : Conforme à la directive européenne pour équipements sous pression (DESP)
                  Sécurité Sanitaire (7bar) Norme NF Eau Chaude ECS

                  Groupes complets pour ballons d'eau chaude sanitaire, cumulus et préparateurs indirects.

                  • Groupe de sécurité droit 3/4" : Tarage de soupape à 7bar avec clapet anti-retour
                  • Siphon d'évacuation Ø 32mm : Raccordement avec déflecteur pour canaliser les gouttes
                  • Robinet d'arrêt intégré : Permet d'isoler l'arrivée d'eau froide pour maintenance
                  • Anti-pollution : Clapet de retenue empêchant l'eau chaude de refluer dans le réseau public

                  Pourquoi associer un vase d'expansion et une soupape thermique au groupe de sécurité ?

                  Configurés par Nideck Chauffage, les éléments de sécurité sous pression agissent en complémentarité. Le groupe de sécurité 3bar évacue les pointes de surpression accidentelles, mais ne doit pas servir de vase d'expansion : le raccordement d'un vase d'expansion à membrane (80L à 200L) est indispensable pour absorber la dilatation quotidienne de l'eau sans faire cracher la soupape. Sur une chaudière à bois raccordée à un ballon tampon NIA, l'ajout d'une soupape thermique Watts STS 20S (97°C) assure la protection active contre les surchauffes en cas d'arrêt du circulateur.

                  Règles d'implantation, seuils de pression et maintenance périodique

                  À quel endroit de la chaufferie installer le groupe de sécurité 3-en-1 ?

                  Le groupe de sécurité chaudière doit obligatoirement être raccordé au point le plus haut du corps de chauffe ou sur la tuyauterie de départ chaud, au plus près du générateur. Cet emplacement supérieur garantit deux fonctions critiques : il permet au purgeur automatique d'évacuer immédiatement les poches d'air qui montent au sommet de la chaudière, et assure que la soupape de sécurité réagisse instantanément si la pression d'eau augmente dans le foyer.

                  Pourquoi ne faut-il jamais placer de vanne d'arrêt entre la chaudière et le groupe de sécurité ?

                  La liaison entre la chaudière et son organe de sécurité sous pression doit être directe et inobstruable. L'installation d'une vanne d'arrêt, d'un clapet ou de tout dispositif de sectionnement est formellement interdite par les règles de l'art. Si une vanne intermédiaire était fermée par inadvertance lors de la mise en chauffe, la montée en pression de l'eau ne pourrait plus atteindre la soupape, entraînant une déformation irréversible ou l'éclatement du corps de chauffe en acier.

                  Quelle est la différence entre un groupe 3bar pour chauffage et un modèle 7bar sanitaire ?

                  La différence réside dans la pression de service des appareils :

                  • Le groupe de sécurité chauffage (3bar) : Protège les chaudières et ballons tampons en circuit fermé où la pression normale d'utilisation se situe entre 1,2bar et 2bar. La soupape s'ouvre dès 3bar pour préserver les tôles d'acier.
                  • Le groupe de sécurité sanitaire (7bar) : Protège les ballons d'eau chaude connectés directement au réseau d'eau de ville (pression courante de 3bar à 4bar). La cuve émaillée étant plus épaisse et cylindrique, la soupape est calibrée à 7bar pour ne pas s'ouvrir sous la pression normale de distribution.

                  Comment tester et manoeuvrer la soupape de sécurité pour éviter le grippage ?

                  Les techniciens de Nideck Chauffage recommandent d'actionner manuellement la molette rouge de la soupape au moins une fois tous les six mois. Tournez la molette d'un quart de tour dans le sens de la flèche : un jet d'eau bref doit s'échapper vers l'évacuation pour rincer le siège en caoutchouc et chasser les impuretés de calamine ou de calcaire. Relâchez la molette pour que le ressort referme le clapet de façon étanche. Ce geste simple évite que le joint ne reste collé sur sa portée avec le temps.

                  Pourquoi la soupape de sécurité crache-t-elle de l'eau en continu lorsque la chaudière monte en chauffe ?

                  Si la soupape évacue de l'eau dès que la chaudière chauffe et que l'aiguille du manomètre grimpe vers 3bar, cela signale un dysfonctionnement du vase d'expansion. Lorsque la membrane du vase est dégonflée ou percée, l'eau dilatée n'a plus d'espace pour s'étendre : la pression monte en flèche et la soupape s'ouvre pour sauver la chaudière. Dans ce cas, la soupape joue parfaitement son rôle de sécurité mécanique, mais le vase d'expansion doit immédiatement être contrôlé ou regonflé à 1,5bar.

                  Conseil technique par Nideck Chauffage
