Cheminée Inox Double Paroi 200mm
Évacuez les fumées de votre chaudière bois de forte puissance, foyer ouvert ou grand insert avec nos conduits inox double paroi isolés de diamètre intérieur Ø 200mm (Ø extérieur 250mm). Composés d'une paroi intérieure en inox 316L résistant aux attaques acides et d'une isolation en laine de roche haute densité de 25mm, ils assurent un débit aéraulique élevé sans bistrage en façade extérieure ou traversée de toiture.
Brides de sécurité incluses avec l’ensemble des éléments droits, coudes et tés (hors réductions).
Retrouvez directement nos conduits double paroi Ø 180mm ← et double paroi Ø 250mm →
38 produits
Conduits de cheminée inox double paroi isolés Ø 200mm : intérieur inox 316L pour chaudières et foyers ouverts
Pourquoi le diamètre 200mm est-il requis pour les générateurs de forte puissance ?

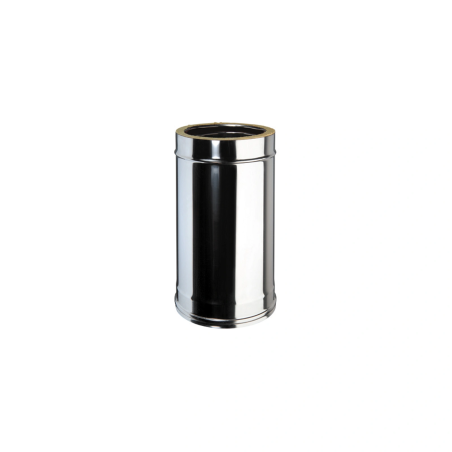

Tuyaux droits isolés pour monter la colonne verticale avec un minimum de raccords.

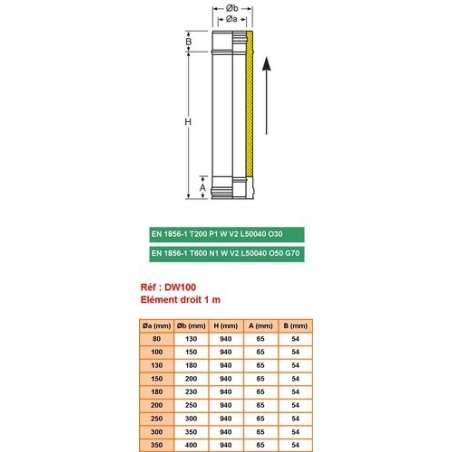

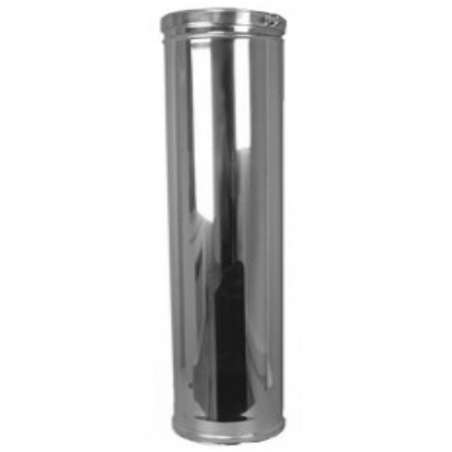

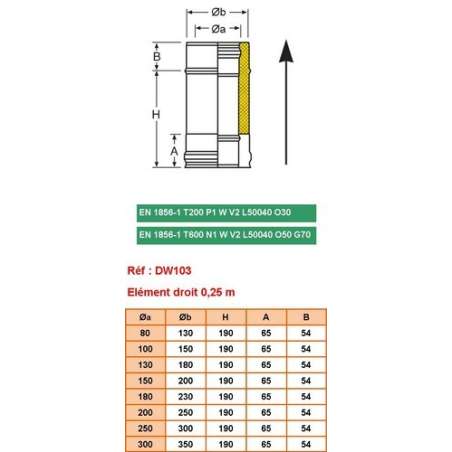

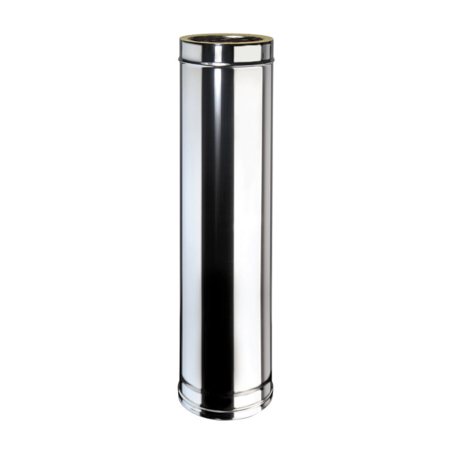

- Élément droit 1 mètre : Longueur principale pour monter rapidement la colonne verticale

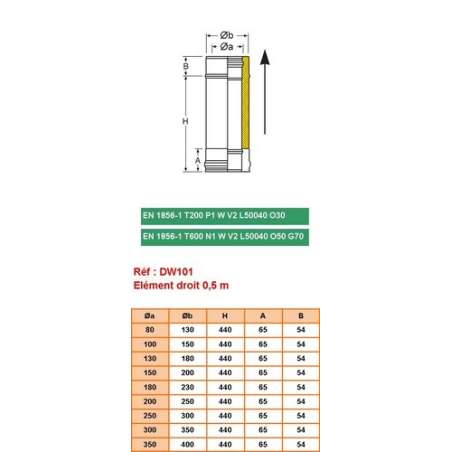

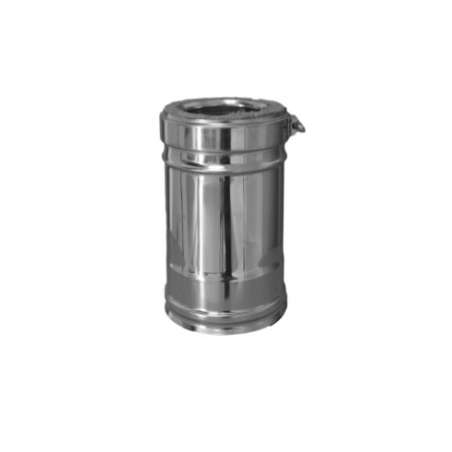

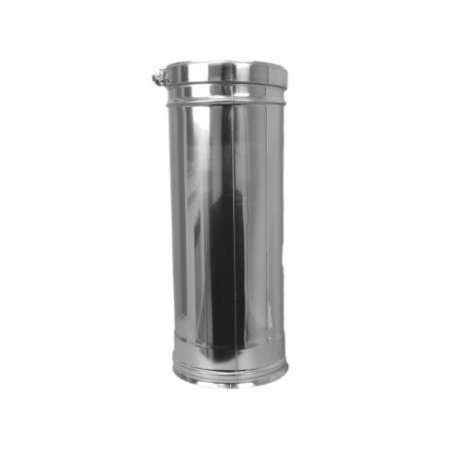

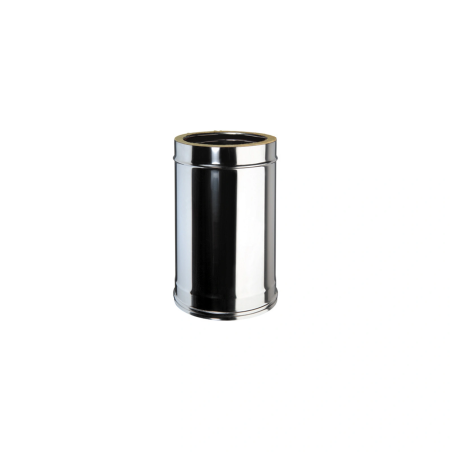

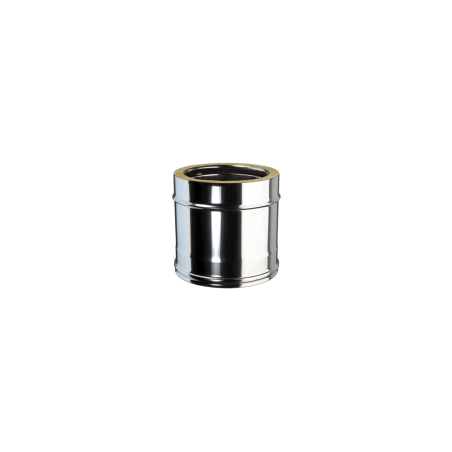

- Éléments d'ajustement : Sections modulaires pour calage précis en toiture
- Alliage renforcé : Paroi intérieure en inox 316L et extérieure en inox 304
- Emboîtement : Guidage mâle-femelle rigide avec collier de verrouillage fourni
Pour contourner un avant-toit ou une poutre de charpente en conservant l'isolation.

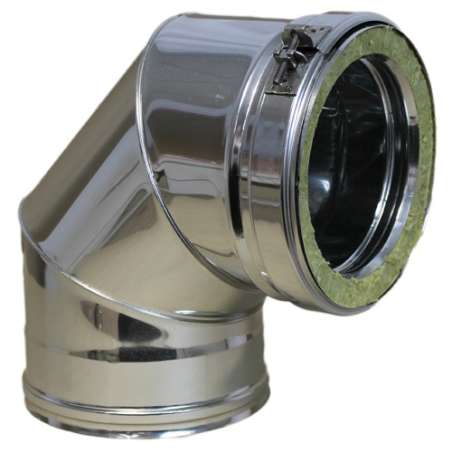

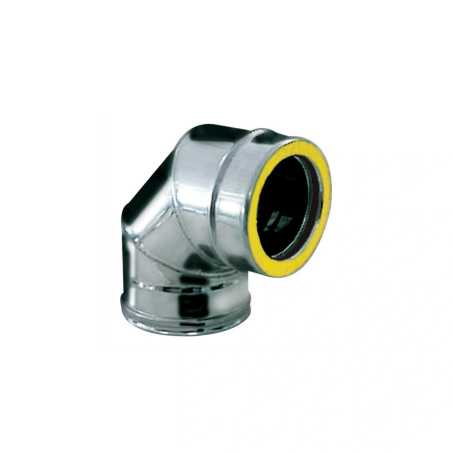

- Coude 90° isolé : Déviation d'angle pour sortie murale horizontale vers colonne extérieure

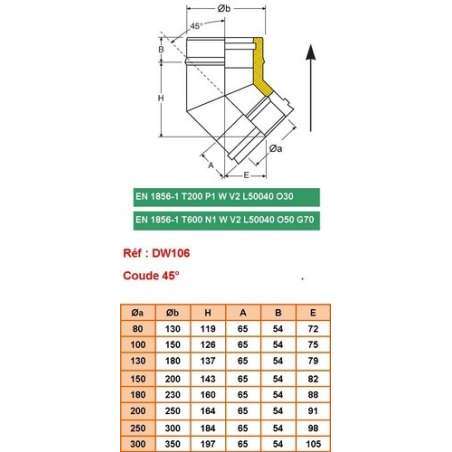

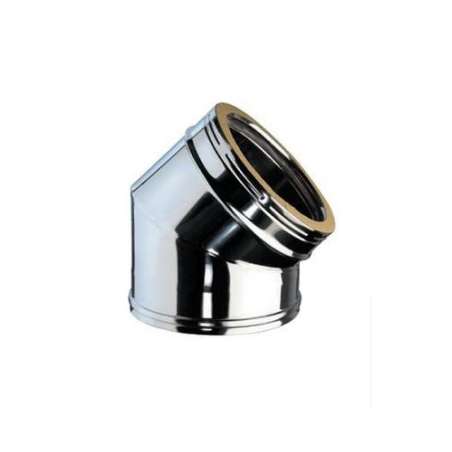

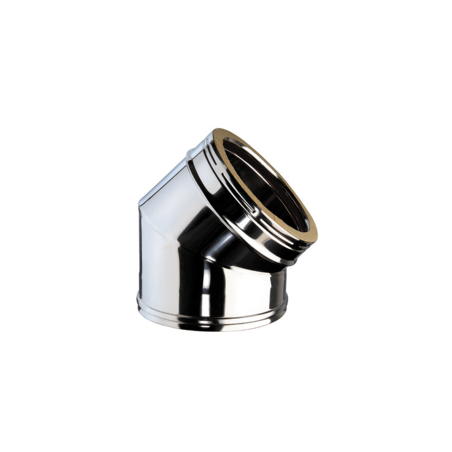

- Coude 45° : Angle technique recommandé pour dévoiement conforme au DTU 24.1

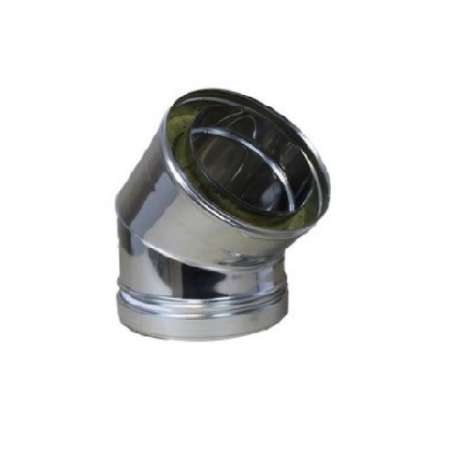

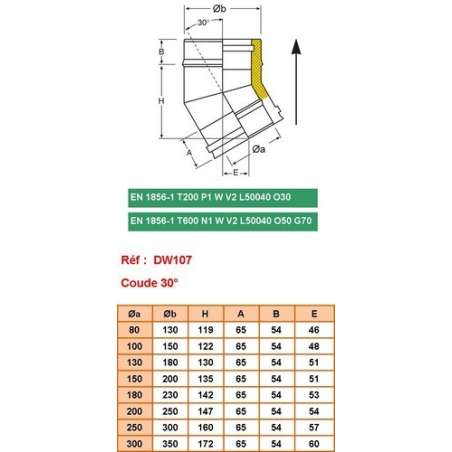

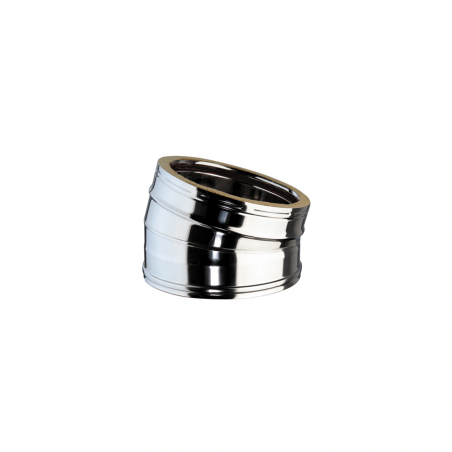

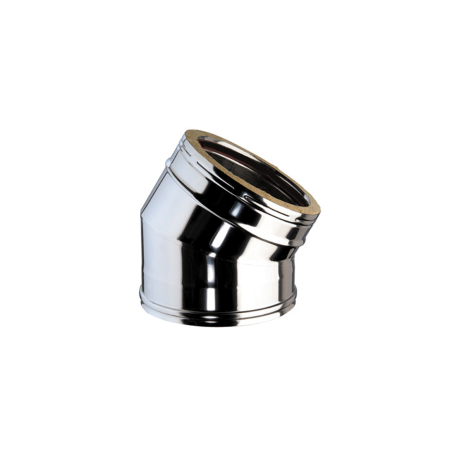

- Coudes 15° et 30° : Ajustements doux pour décaler la colonne sans freiner le tirage
- Continuité thermique : Isolation laine de roche ininterrompue sur tout le coude
Composants de base pour départ mural extérieur et évacuation des condensats.

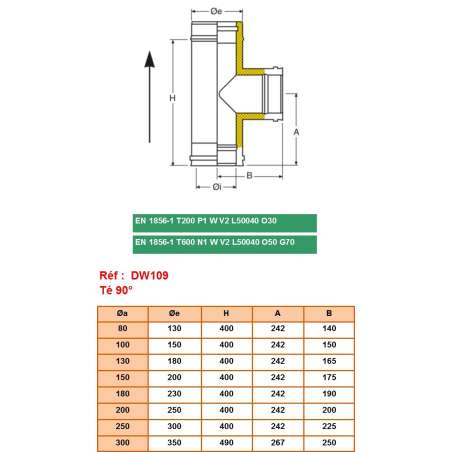

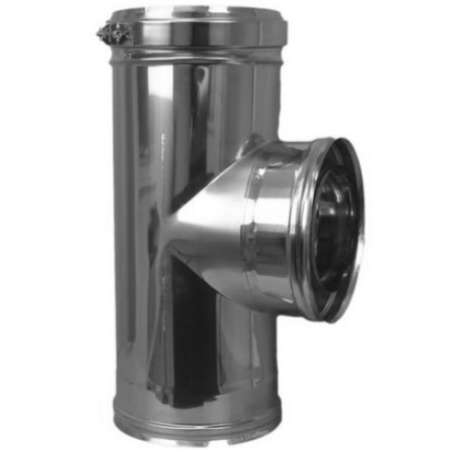

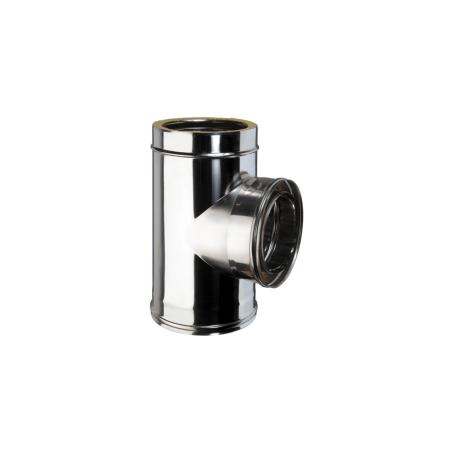

- Té 90° isolé : Jonction entre sortie d'appareil horizontale et colonne verticale

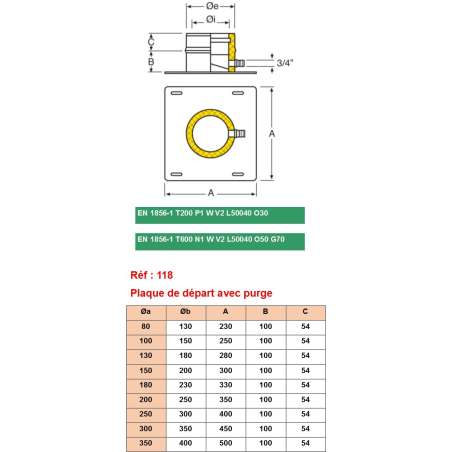

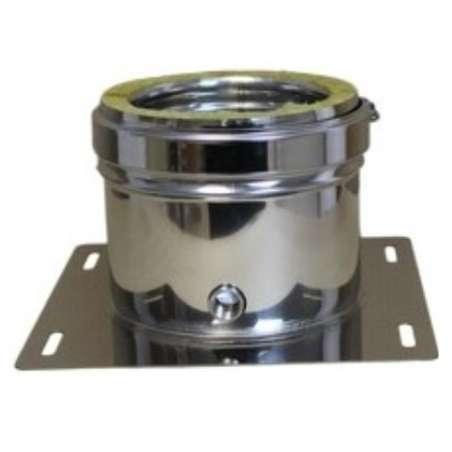

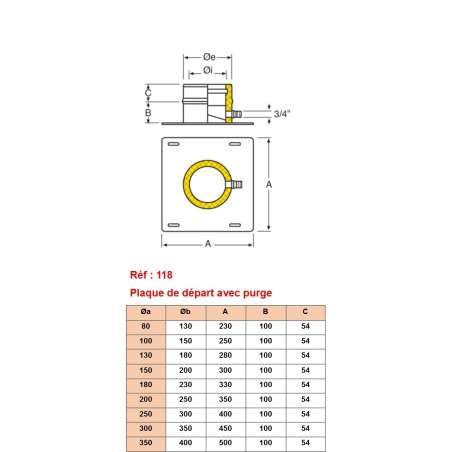

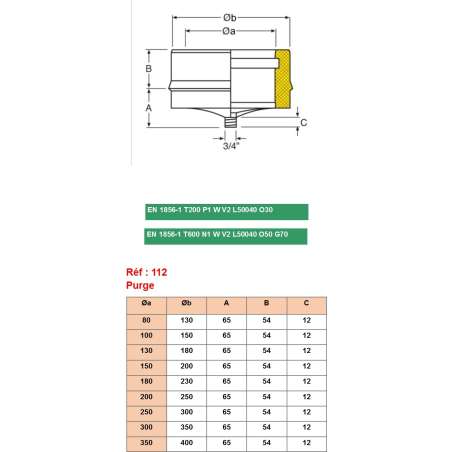

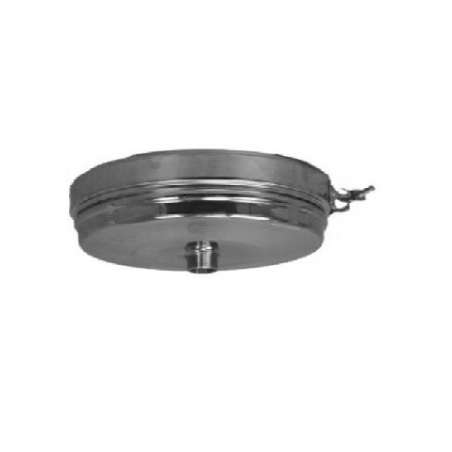

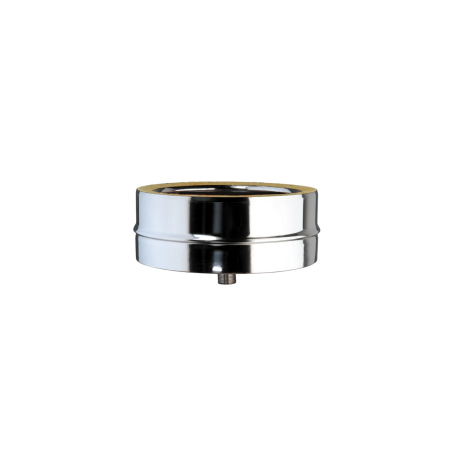

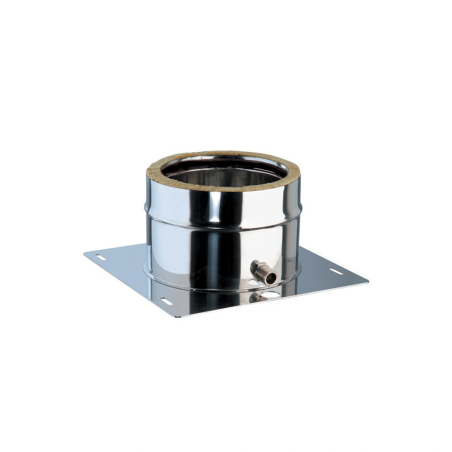

- Purge avec récupérateur de condensats : Évacue les liquides en pied de conduit

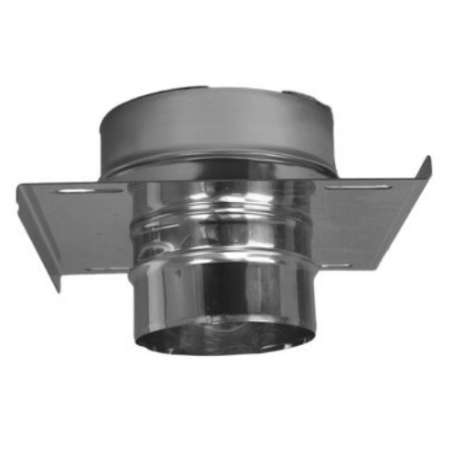

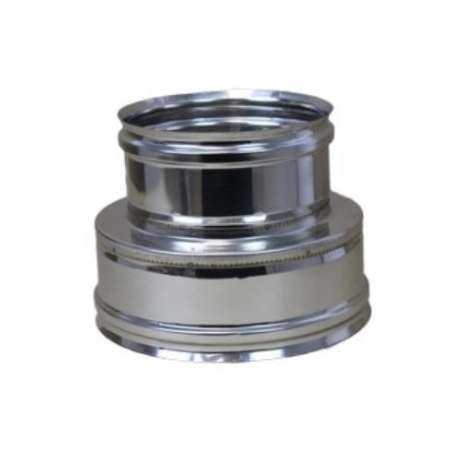

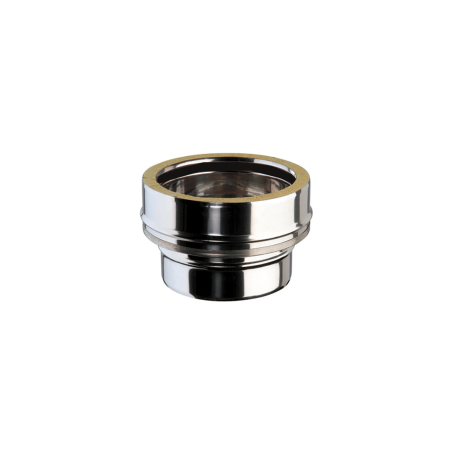

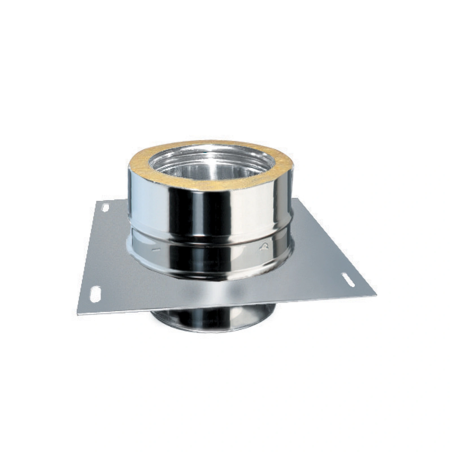

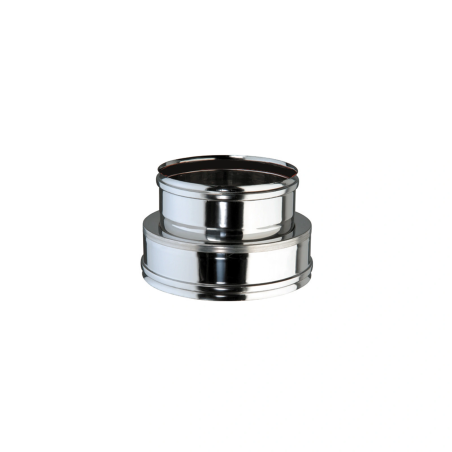

- Raccord simple vers double paroi : Liaison étanche avec le tuyau de poêle

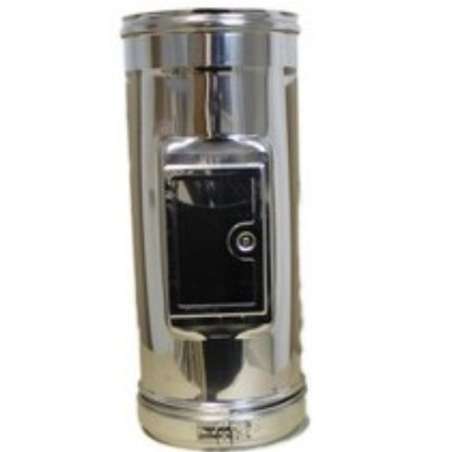

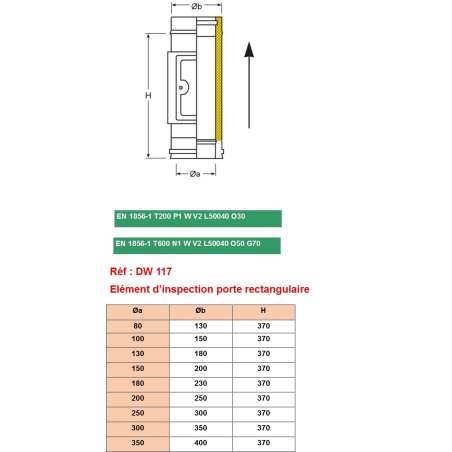

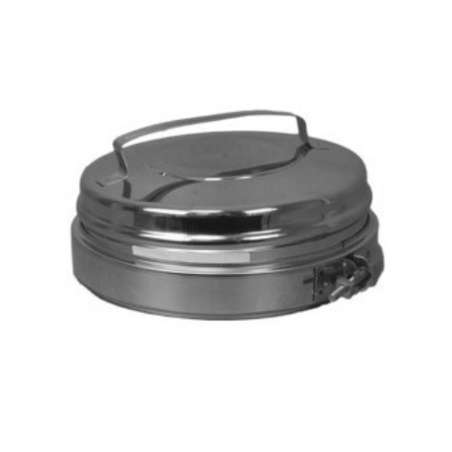

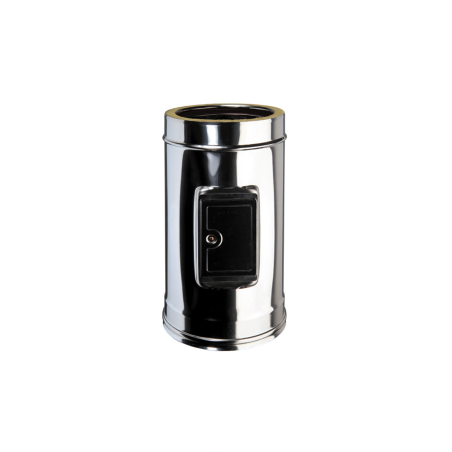

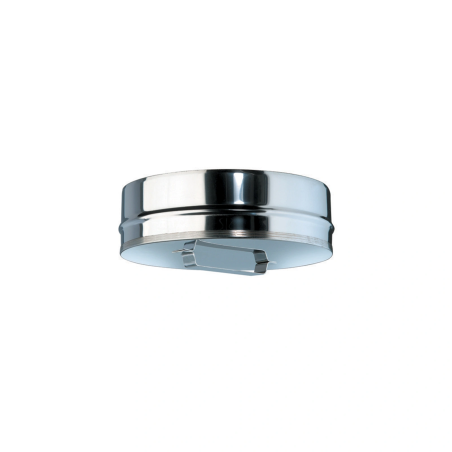

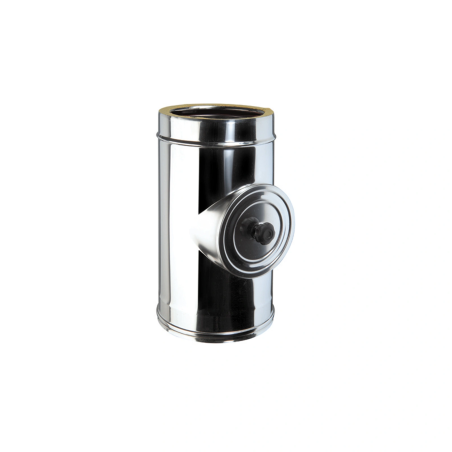

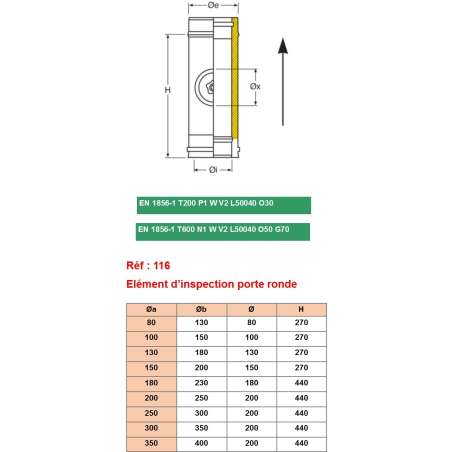

- Ramonage : Tampon de visite étanche pour entretien mécanique direct
Accessoires de charge, d'étanchéité sous tuiles et de protection contre la pluie.

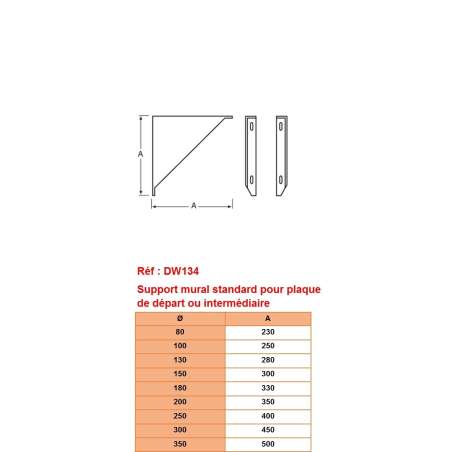

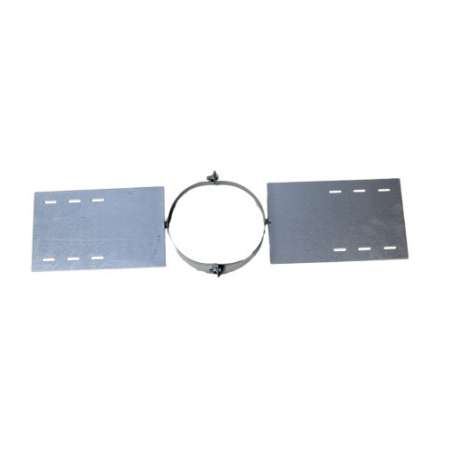

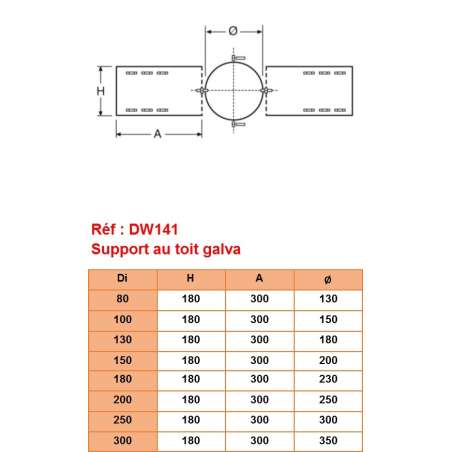

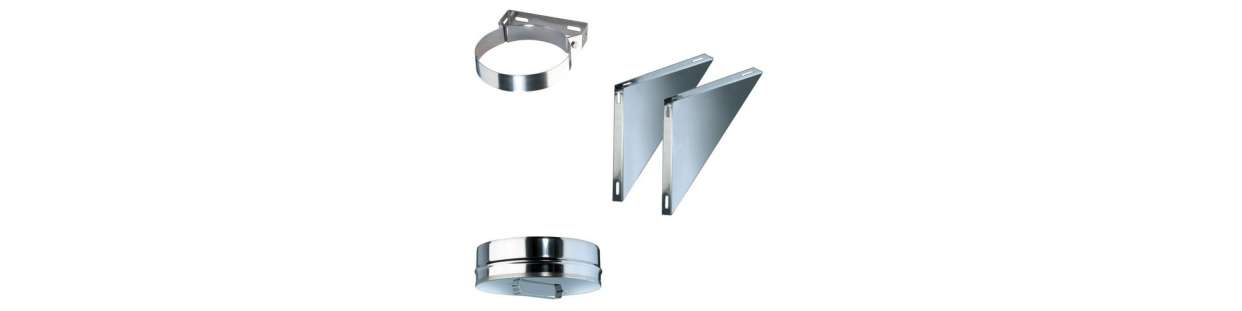

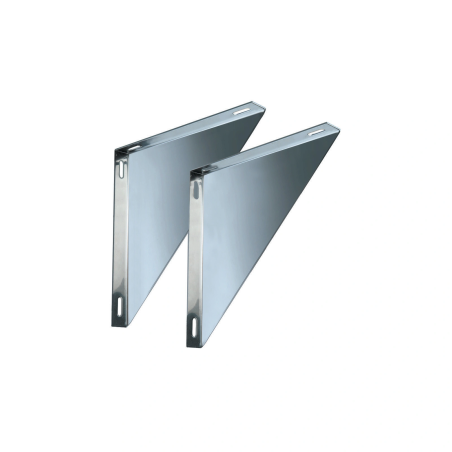

- Support mural standard : Reprise de charge mécanique de la colonne en façade

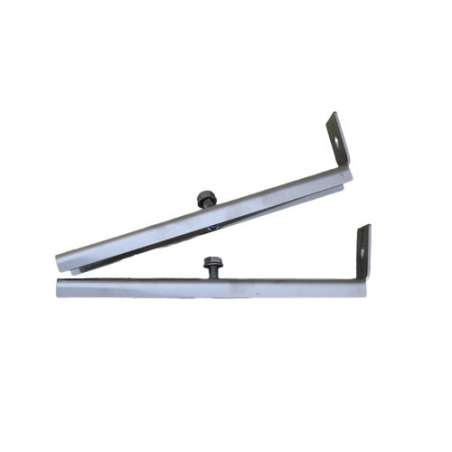

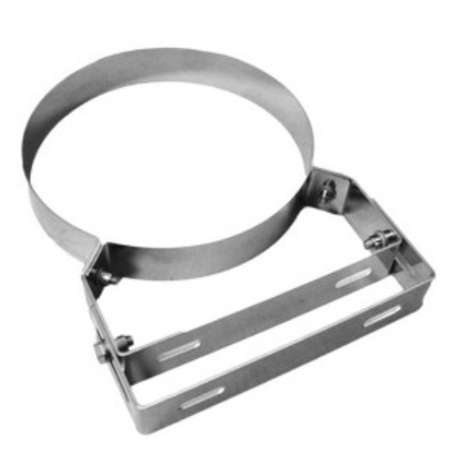

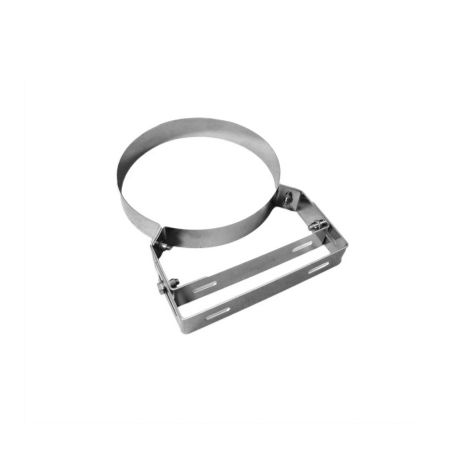

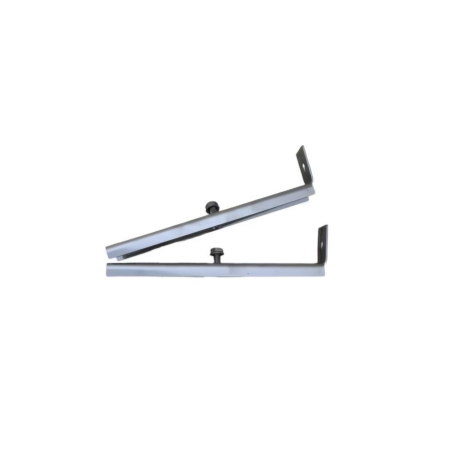

- Bride murale réglable 50-100mm : Guidage latéral du conduit contre la paroi

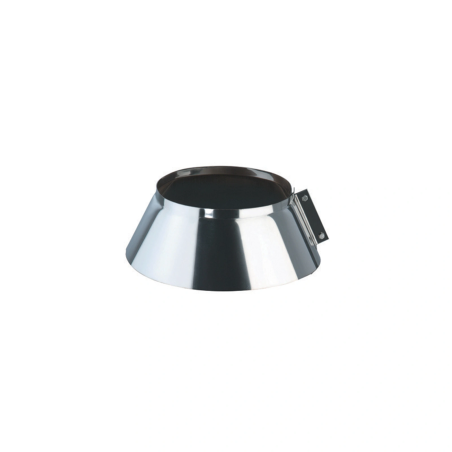

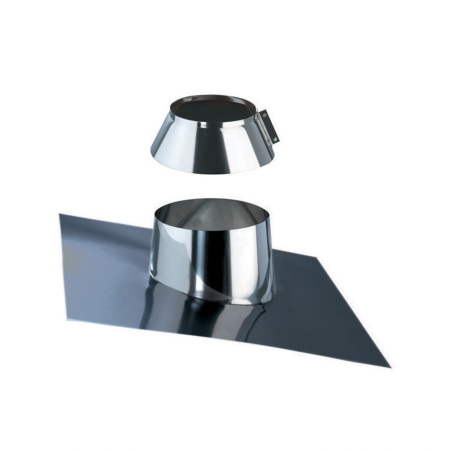

- Solin plomb 5° à 30° : Étanchéité sous tuiles avec collet d'intempéries

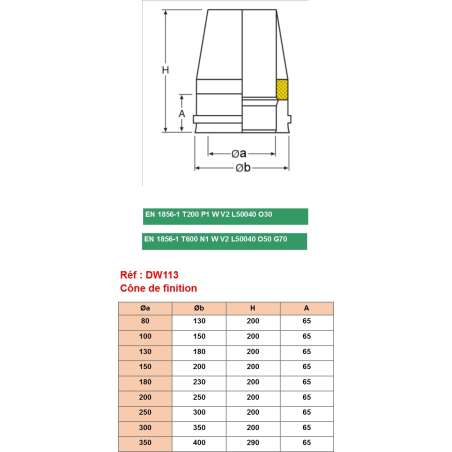

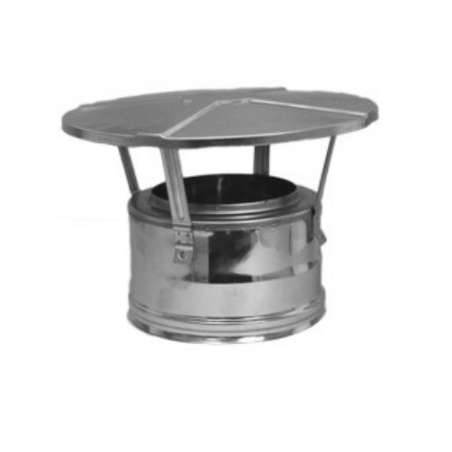

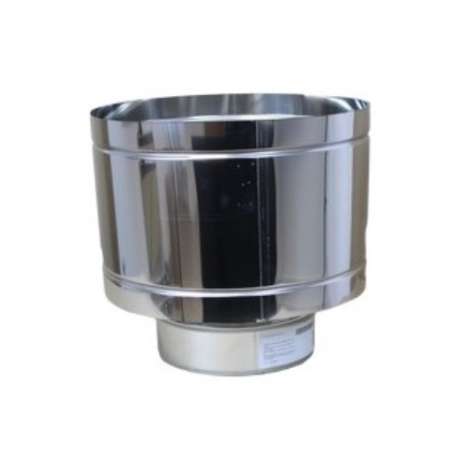

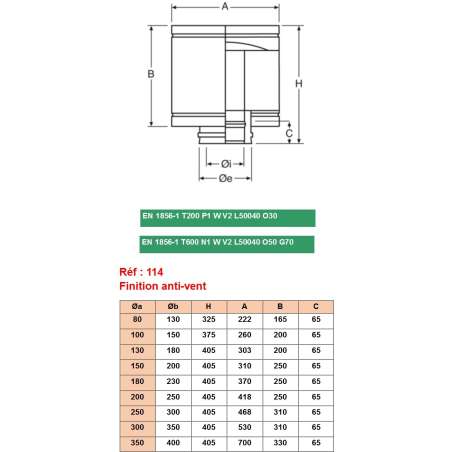

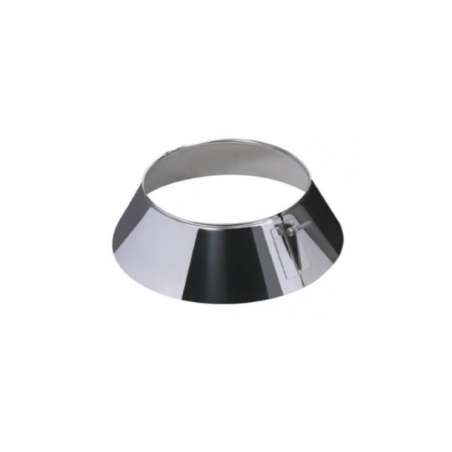

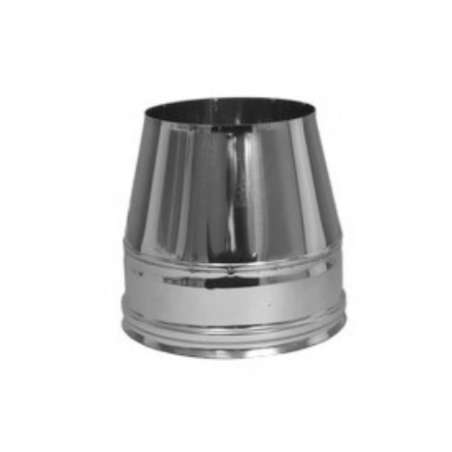

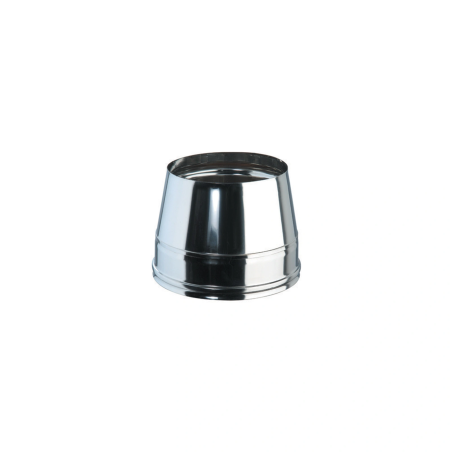

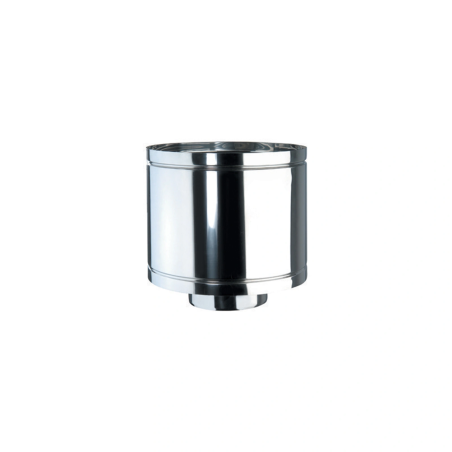

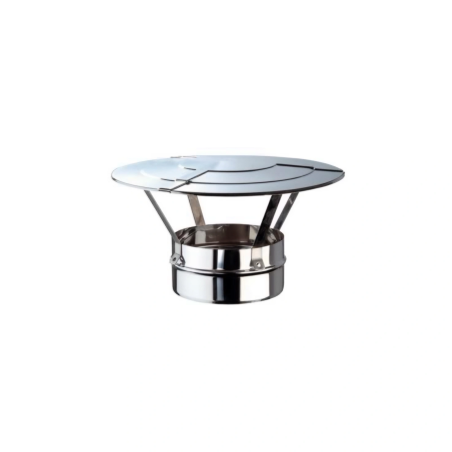

- Finition : Chapeau pare-pluie inox et cône de finition
Quand faut-il opter pour un diamètre supérieur Ø 250mm ?
Le diamètre intérieur de 200mm est la section de référence pour les chaudières bois jusqu'à 60kW et les grands inserts fermés. Dès lors que vous installez une chaudière biomasse industrielle (supérieure à 80kW), un réseau de chaleur collectif ou un très large foyer ouvert à foyer profond, le débit de fumée exige de passer en Ø 250mm pour ne pas saturer l'évacuation. Dans ce cas, les règles du DTU 24.1 imposent de monter un conduit isolé double paroi Ø 250mm pour garantir la vitesse ascensionnelle des gaz. Si vous raccordez un insert standard ou une chaudière compacte, consultez notre gamme double paroi Ø 180mm.
Règles d'installation du conduit isolé Ø 200mm pour chaudière bois et normes DTU 24.1
Pour quels appareils de chauffage le conduit double paroi de 200mm est-il préconisé ?
La section de Ø 200mm intérieur (250mm extérieur) est conçue pour les chaudières bois bûche de forte puissance (30kW à 60kW), les chaudières à granulés de gros volume, les foyers ouverts traditionnels et les inserts fermés de très grande largeur (vitres de 90cm à 110cm). Ce diamètre permet d'évacuer des débits de fumées importants sans risque de refoulement lors des ouvertures de porte et sans perturber le régime de combustion.
Comment calculer le diamètre extérieur et les réservations de trémie en Ø 200mm ?
Grâce aux 25mm d'isolation en laine de roche répartis sur tout le pourtour, le diamètre extérieur total d'un conduit de 200mm intérieur est de 250mm. Pour traverser un plafond ou un plancher en bois, la réservation brute dans le plancher doit respecter l'écart au feu réglementaire de 80mm tout autour du tube extérieur : la trémie doit donc mesurer au minimum 410 x 410mm (250mm de tube + 80mm de vide d'air de sécurité de chaque côté).
Quelle est la distance de sécurité (écart au feu) obligatoire selon le DTU 24.1 ?

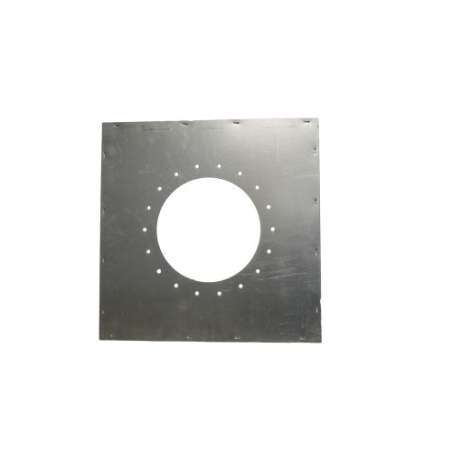

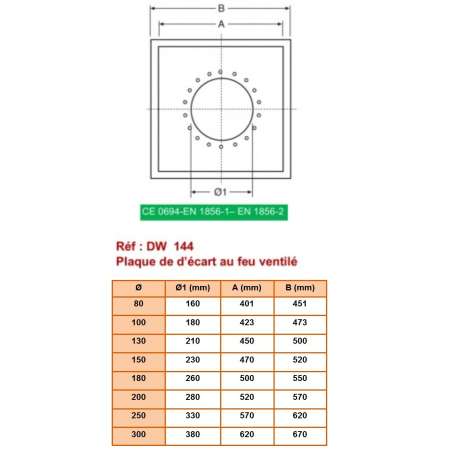

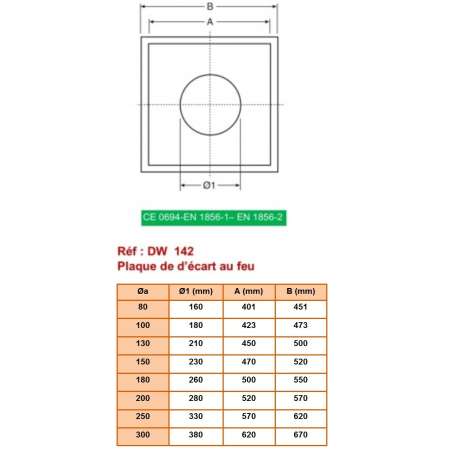

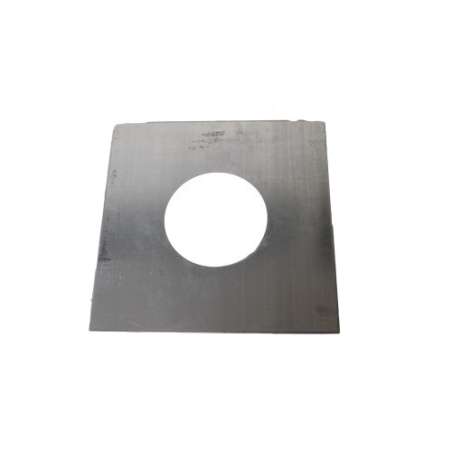

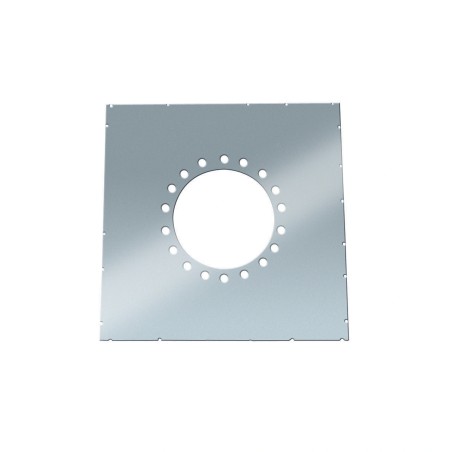

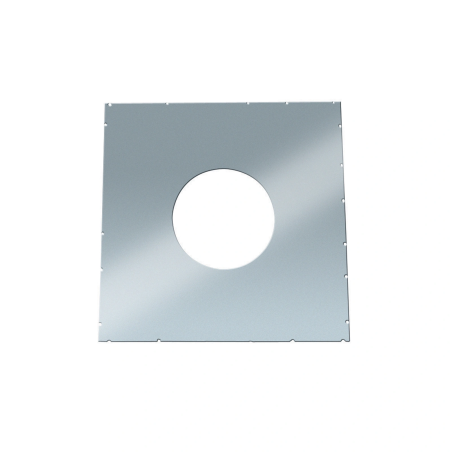

Certifié classe de température T450, le conduit isolé double paroi Nideck DW impose une distance de sécurité minimale de 80mm par rapport à tout matériau combustible (charpente en bois, liteaux, isolants inflammables, plaques de plâtre cartonné). Cette distance se mesure impérativement à partir de la paroi extérieure de 250mm du tube. Lors de la traversée de planchers ou de combles, cet espace d'air annulaire doit rester ventilé et protégé par une plaque d'écart au feu en acier.

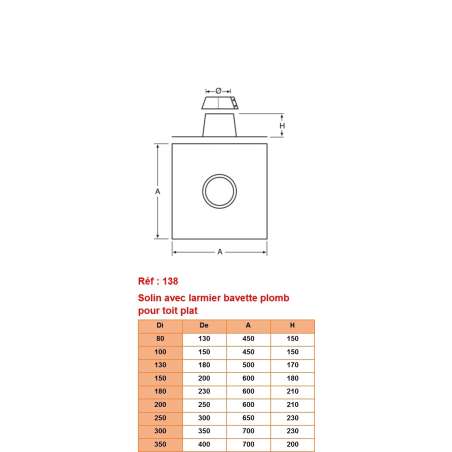

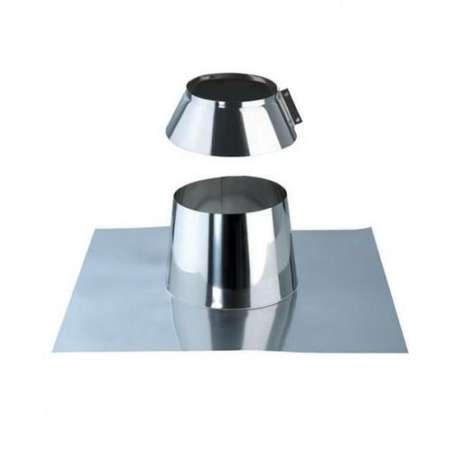

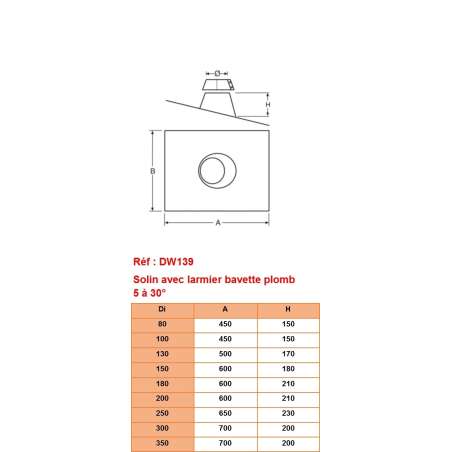

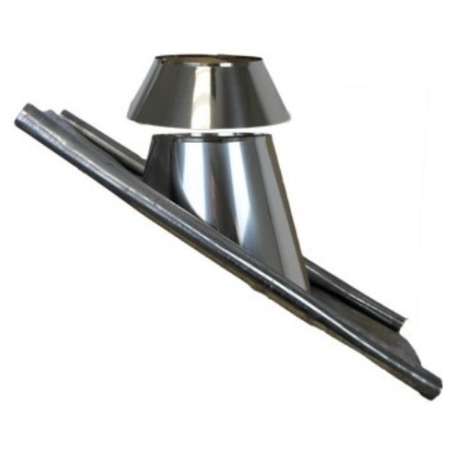

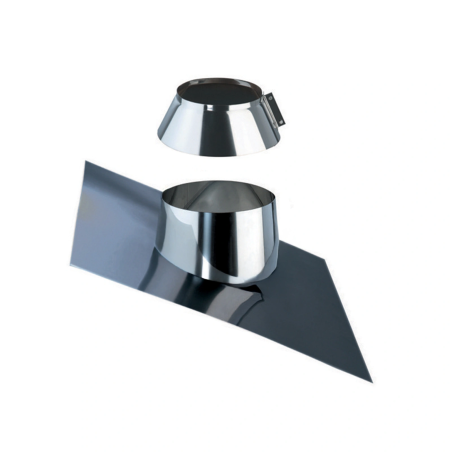

Quel type de solin choisir pour assurer l'étanchéité d'un conduit extérieur de 250mm ?

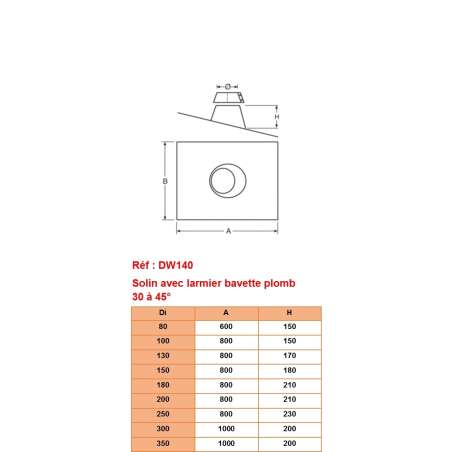

Pour un conduit de 200mm intérieur (250mm extérieur), sélectionnez le solin avec bavette plomb 5° à 30° (ou 30° à 45° selon l'inclinaison de votre toit). La bavette en plomb malléable de grand format épouse le relief des tuiles pour garantir une barrière étanche contre la pluie battante. Le cône en acier inoxydable guide le conduit, et un collet d'intempéries resserré au-dessus du solin dévie l'eau de ruissellement vers la couverture.

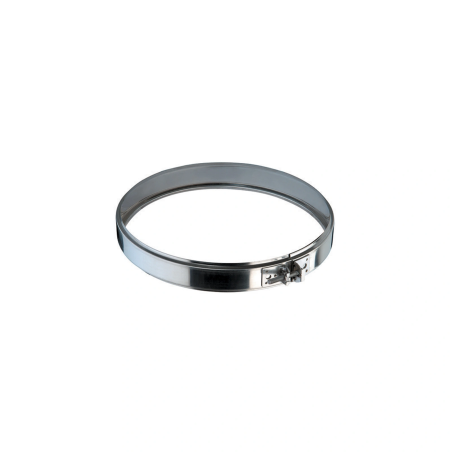

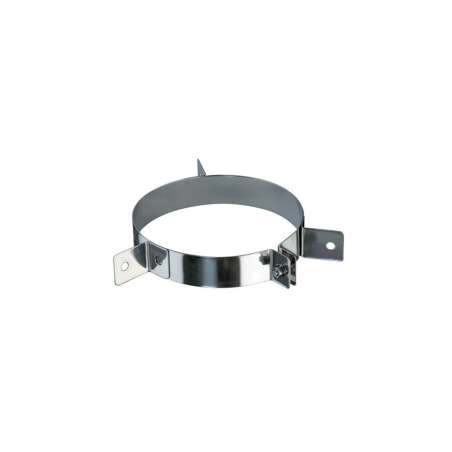

Pourquoi chaque élément droit et coude intègre-t-il sa bride de sécurité ?
Sur une section de 200mm où le poids au mètre linéaire et la prise au vent sont importants, la bride de sécurité métallique profilée est fournie d'origine avec chaque tuyau droit, coude ou té. Elle vient verrouiller mécaniquement la jonction mâle-femelle entre les deux éléments. Ce serrage empêche tout déboîtement causé par les rafales de vent en extérieur ou les vibrations thermiques, tout en garantissant un alignement vertical rigide de la colonne de fumée sur toute sa hauteur.
