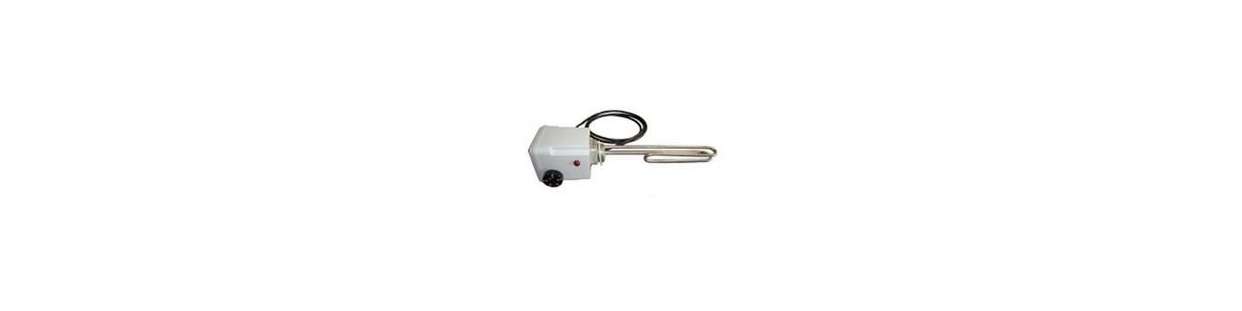

Thermoplongeur pour Chauffage
Complétez votre chaufferie avec nos thermoplongeurs électriques blindés de 2000W à 4500W filetés en 1"1/2 (40x49mm). Conçus pour se visser directement sur les ballons tampons, préparateurs d'eau chaude sanitaire et cuves d'accumulation, ils assurent un relais thermique automatique en monophasé 230V ou triphasé 380V. Équipés d'un thermostat de régulation réglable de 30°C à 75°C et d'un limiteur thermique de sécurité, ils permettent de maintenir l'installation hors gel en hiver, d'éviter d'allumer la chaudière bois en été ou de valoriser votre surplus d'électricité solaire photovoltaïque.
14 produits
Thermoplongeurs électriques blindés 1"1/2 : résistances d'appoint de 2kW à 4,5kW en 230V et 380V
Comment utiliser un thermoplongeur pour le secours de chauffage et l'autoconsommation photovoltaïque ?
Pour raccordement direct sur réseau électrique domestique monophasé.
- Modèle 2000W (230V) : Intensité 8,7A, idéal ballons de 200L à 500L
- Modèle 3000W (230V) : Intensité 13A, standard d'atelier pour cuves 800L à 1000L
- Modèle 4500W (230V) : Intensité 19,5A, montée rapide sur ligne dédiée
- Câblage : Raccordement 3 fils (Phase, Neutre, Terre) sous boîtier étanche IP44
Pour compteurs triphasés et gros volumes tampons de 1000L à 2000L.
- Modèle 3000W (380V) : Répartition équilibrée de 1000W par phase (4,5A)
- Modèle 4500W (380V) : Puissance continue de 1500W par phase (6,5A)
- Stabilité réseau : Évite les déséquilibres de phase et les déclenchements de disjoncteur
- Montage : Vissage direct sur piquage 1"1/2 de ballon tampon
Modules thermostatiques de remplacement pour remise à neuf rapide à sec.
- Thermostat Monophasé : Pour thermoplongeurs 230V de 2kW à 4,5kW
- Thermostat Triphasé : Pour thermoplongeurs 380V de 3kW et 4,5kW
- Intervention sans vidange : La tige de sonde se glisse dans le fourreau borgne
- Sécurité STB : Bouton poussoir de réarmement manuel sous le capot
Pourquoi intégrer une résistance électrique sur une installation bois ou solaire ?
Configurés par Nideck Chauffage, les thermoplongeurs apportent une flexibilité d'exploitation indispensable sur les énergies intermittentes. En hiver, si vous partez en vacances sans alimenter votre chaudière au bois, la résistance maintient le réseau de radiateurs hors gel à 15°C. En été, sur un ballon combiné NIOX ou un préparateur d'eau chaude émaillé, elle produit l'eau chaude sanitaire sans nécessiter de flambée de bûches. Enfin, raccordée à un routeur solaire, elle absorbe le surplus de production de vos panneaux photovoltaïques pour transformer l'électricité excédentaire en eau chaude gratuite.
Raccordement au tableau, intensités de coupure et réglage de la consigne thermique
Quelle section de câble et quel disjoncteur prévoir pour une résistance de 2000W à 4500W ?
La ligne d'alimentation électrique doit être tirée directement depuis le tableau principal et protégée par un interrupteur différentiel 30mA dédié :
- 2000W (230V - 8,7A) : Disjoncteur 16A avec câble cuivre de 3 x 2,5mm².
- 3000W (230V - 13A) : Disjoncteur 16A ou 20A avec câble de 3 x 2,5mm².
- 4500W (230V - 19,5A) : Disjoncteur 25A ou 32A avec câble renforcé de 3 x 4mm² ou 6mm².
- 3000W et 4500W (380V Triphasé - max 6,5A/phase) : Disjoncteur tétrapolaire 16A avec câble 5 x 2,5mm² (3 phases + neutre + terre).
Pourquoi le filetage 1"1/2 en laiton est-il le standard de montage sur cuve ?
Le pas de vis G1"1/2 (40x49mm) est la dimension universelle adoptée sur les ballons tampons et les réservoirs d'eau chaude de chauffage. Ce diamètre permet de loger les trois épingles blindées en cuivre ou inox sans qu'elles ne se touchent, garantissant une dissipation thermique fluide au contact de l'eau. Le corps hexagonal en laiton massif offre une prise solide pour le serrage à la clé plate avec un joint plat ou un joint torique résistant à la pression de 3bar à 6bar.
Comment brancher un thermoplongeur sur un routeur solaire photovoltaïque ?
Les techniciens de Nideck Chauffage préconisent de relier le thermoplongeur à la sortie modulée du routeur solaire (gradateur de puissance électronique). Lorsque les panneaux solaires photovoltaïques produisent plus d'électricité que le talon de consommation de la maison, le routeur injecte le surplus exact (par exemple 400W, 850W ou 1500W) dans la résistance au lieu de l'exporter sur le réseau. Le thermostat rotatif du thermoplongeur doit être réglé au maximum à 65°C ou 70°C pour servir de sécurité de surchauffe mécanique si le ballon est saturé d'énergie.
Quelle est la différence entre le thermostat de régulation et la sécurité thermique à réarmement ?
Le boîtier intègre deux systèmes de coupure distincts :
- Le thermostat de réglage : Molette rotative externe permettant d'ajuster la température de consigne de 30°C à 75°C. Il coupe et rétablit l'alimentation automatiquement dès que l'eau atteint la valeur choisie.
- La sécurité thermique de surchauffe (STB) : Contact mécanique indépendant calibré à 90°C. Si le thermostat principal reste bloqué en position fermée, la sécurité coupe définitivement l'électricité pour empêcher l'ébullition de l'eau. Un bouton poussoir accessible sous le couvercle permet son réarmement manuel après refroidissement.
Peut-on remplacer le thermostat déporté sans vidanger le ballon d'eau ?
Oui, c'est un avantage majeur de conception. Le bouchon fileté en laiton 1"1/2 intègre un doigt de gant borgne en cuivre qui plonge dans l'eau tout en restant parfaitement étanche. La tige rigide du bulbe thermostatique se glisse à l'intérieur de ce fourreau. En cas de dysfonctionnement du thermostat après plusieurs années de service, vous déconnectez les fils électriques et retirez le boîtier de commande à sec en deux minutes avec nos thermostats de remplacement d'origine, sans vidanger le réservoir.
