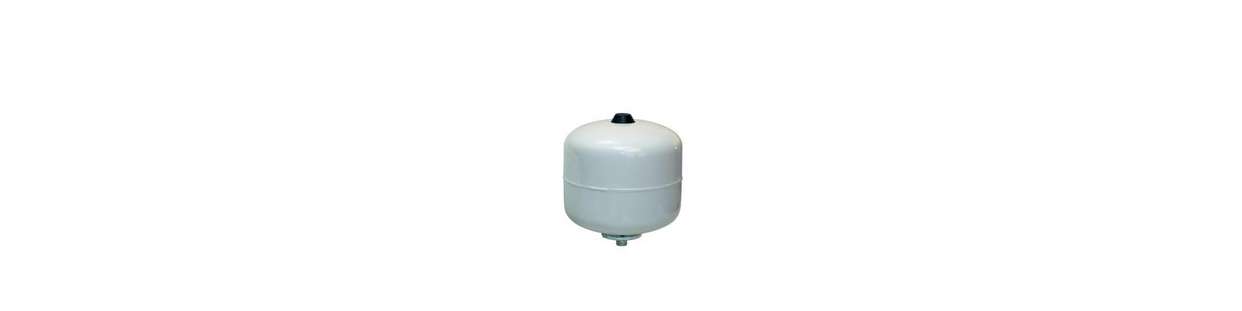

Vase d'Expansion Solaire
Absorbez la dilatation et la vaporisation du fluide caloporteur avec nos vases d'expansion solaires Watts de 18L, 24L et 50L. Équipés d'une membrane spéciale haute température résistante au glycol jusqu'à 130°C et d'une cuve en acier éprouvée à 10bar, ils protègent votre installation contre les surpressions lors des stagnations estivales. Raccordement fileté mâle 3/4" pour liaison directe sur votre station hydraulique solaire.
3 produits

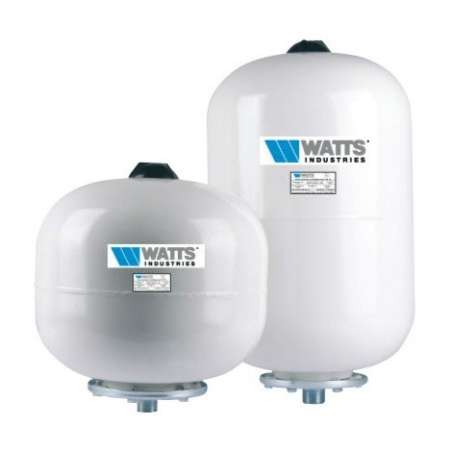

Vases d'expansion solaires haute température Watts : de 18L à 50L pour circuits glycolés
Pourquoi un vase d'expansion solaire est-il spécifique par rapport à un vase de chauffage ?
Pour chauffe-eau solaires individuels (CESI) équipés de 1 ou 2 capteurs (jusqu'à 4m²).
- Modèle Watts 18L : Format mural compact pour ballons solaires de 150L à 200L
- Membrane solaire : Élastomère haute résistance continue à 130°C
- Pression admissible : Pression max 8bar (prégonflage usine 2,5bar)
- Raccordement : Piquage fileté 3/4" Mâle
Le volume de référence pour chauffe-eau solaires de 300L à 400L (4m² à 8m² de capteurs).
- Modèle Watts 24L : Absorbe la dilatation complète et la vapeur de stagnation
- Résistance chimique : Parfaite tenue face aux fluides caloporteurs glycolés
- Valve de contrôle : Prise de pression type Schrader protégée sous capuchon
- Finition : Laquage époxy blanc anticorrosion haute durabilité
Pour systèmes solaires combinés (SSC - chauffage + ECS) et grands champs de 10m² à 20m².
- Modèle Watts 50L : Cuve sur pieds d'assise soudés pour pose stable au sol
- Capacité massive : Recommandé pour ballons tampons solaires de 800L à 1500L
- Pression d'épreuve : Testé en usine sous pression de 10bar
- Raccordement : Piquage fileté 3/4" Mâle sur embase inférieure
Pourquoi raccorder le vase solaire sur la ligne de retour froid du module hydraulique ?
Configurés par Nideck Chauffage, les vases d'expansion se connectent sur la dérivation 3/4" prévue d'origine sur notre station solaire 2 voies. Cette dérivation se situe sur la ligne de retour froid, en amont du circulateur et sous la soupape de sécurité 6bar. Ce raccordement permet à la membrane du vase de travailler dans la zone de fluide la plus froide du circuit (généralement 30°C à 50°C), évitant son exposition directe aux bouffées de chaleur venant des capteurs Nidosol 200 et garantissant la longévité de la chambre d'expansion.
Raccordement hydraulique, calcul de volume et pression de prégonflage
Quel volume de vase solaire (18L, 24L ou 50L) choisir selon le nombre de capteurs ?
Sur une installation solaire thermique, le vase d'expansion ne doit pas seulement absorber la dilatation du fluide : il doit être capable d'accueillir la totalité du liquide présent dans les capteurs en toiture lorsqu'ils se vaporisent :
- 1 ou 2 capteurs solaires (jusqu'à 4m²) : Vase solaire Watts de 18 Litres.
- 2 à 4 capteurs solaires (4m² à 8m²) : Vase solaire Watts de 24 Litres – dimensionnement de référence pour chauffe-eau 300L.
- 5 à 10 capteurs solaires (10m² à 20m²) : Vase solaire Watts de 50 Litres (ou deux vases de 24L/35L montés en parallèle).
Quelle est la différence entre une membrane solaire et une membrane de chauffage standard ?
Les vases de chauffage rouge standard utilisent une membrane en caoutchouc noir EPDM conçue pour de l'eau claire jusqu'à 99°C maximum. Exposée à du glycol chaud à plus de 100°C, cette membrane devient poreuse, durcit et se déchire en quelques mois. Les vases solaires Watts intègrent une membrane blanche spécifique en élastomère de synthèse insensible à la dégradation chimique du monopropylène glycol et certifiée pour des températures continues de 130°C avec des pics à 140°C lors des décharges de vapeur.
À quelle pression prégonfler la chambre d'azote du vase solaire ?
Les techniciens de Nideck Chauffage rappellent que nos vases solaires sont livrés prégonflés d'usine à 2,5bar. La pression de prégonflage doit être ajustée à vide (avant remplissage de l'installation) selon la hauteur statique de l'habitation : comptez 0,1bar par mètre de dénivelé entre le vase en chaufferie et le sommet des capteurs solaires, augmenté d'une pression résiduelle de sécurité de 1,5bar pour maintenir le point le plus haut en surpression. Pour une maison avec 10 mètres de dénivelé, le prégonflage idéal à vide est de 2,5bar, permettant un remplissage à froid à 2,8bar ou 3bar.
Que se passe-t-il dans le vase d'expansion lors de la vaporisation estivale (stagnation) ?
En plein été, lorsque le ballon a atteint sa consigne maximale de 85°C et que le circulateur s'arrête, la température des capteurs grimpe à plus de 180°C. Le fluide caloporteur contenu dans les absorbeurs se transforme en vapeur : le bouchon de vapeur pousse le liquide hors des panneaux et le refoule vers la chaufferie par la tuyauterie. Le vase d'expansion absorbe cette masse de liquide refoulée. La pression monte dans le vase mais reste en dessous des 6bar de la soupape : aucun liquide n'est perdu et le circuit se remet en route automatiquement dès la baisse de température nocturne.
Pourquoi est-il conseillé d'intercaler une boucle de refroidissement sur les grands circuits ?
Sur les installations solaires combinées (SSC) comportant plus de 5 capteurs, la quantité de vapeur refoulée lors d'une stagnation prolongée peut transmettre une chaleur excessive vers le vase d'expansion. L'installation d'une boucle de refroidissement en tube cuivre nu (ou d'un petit réservoir intermédiaire sans membrane de 5L à 10L) entre la ligne de retour et le vase permet de dissiper les calories par convection naturelle, garantissant que le liquide atteignant la membrane reste toujours en dessous du seuil limite de 130°C.
