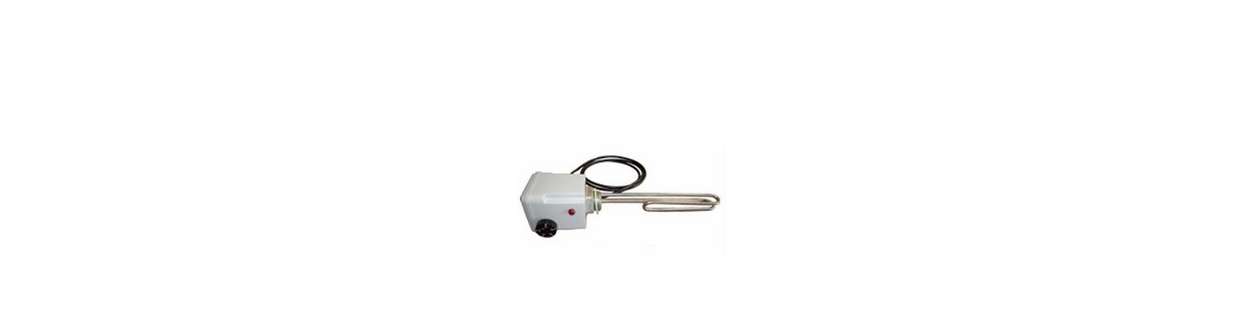

Thermoplongeur pour Ballon ECS
Assurez la production d'eau chaude sanitaire toute l'année avec nos thermoplongeurs électriques pour ballons d'eau chaude et chauffe-eau solaires. Équipées d'un filetage mâle 1"1/2 (40x49mm) en laiton, ces résistances blindées de 2000W à 4500W (monophasées 230V et triphasées 380V) intègrent un thermostat réglable de 30°C à 75°C avec sécurité thermique à réarmement manuel. Elles constituent l'appoint parfait pour produire de l'eau chaude en été sans allumer votre chaudière bois ou pour relayer vos capteurs solaires en hiver.
7 produits
Thermoplongeurs électriques 1"1/2 pour ballon d'eau chaude sanitaire : appoint de 2000W à 4500W
Pourquoi installer un thermoplongeur électrique sur un préparateur ECS ou chauffe-eau solaire ?
Pour raccordement direct sur compteur électrique résidentiel monophasé.
- Modèle 2000W : Idéal pour ballons ECS de 160L à 200L (disjoncteur 16A)

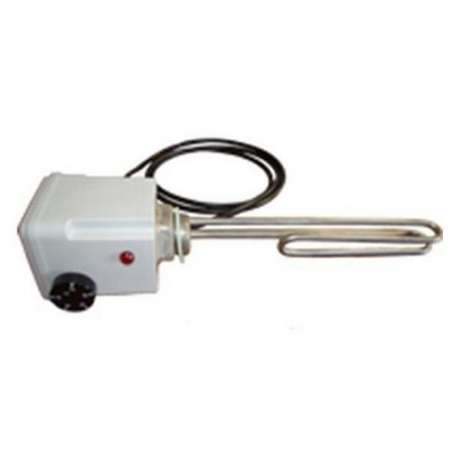

- Modèle 3000W : Puissance d'atelier pour ballons 200L à 300L (disjoncteur 16A/20A)
- Modèle 4500W : Montée très rapide en température pour 300L à 500L
- Résistance blindée : Matériau résistant au calcaire et à l'eau potable
Pour compteurs triphasés et gros préparateurs solaires de 300L à 500L.
- Modèle 3000W Triphasé : Répartition équilibrée de 1000W par phase (4,5A)
- Modèle 4500W Triphasé : Puissance de 1500W par phase (6,5A)
- Avantage réseau : Évite les déséquilibres de phase et les déclenchements de disjoncteur
- Compatibilité : Vissage standard sur manchon G1"1/2
Accessoires d'adaptation sur bride de visite et pièces détachées de régulation.
- Bride 1"1/2 pour ballon NI-1S/2S : Permet d'insérer la résistance sur la trappe de visite

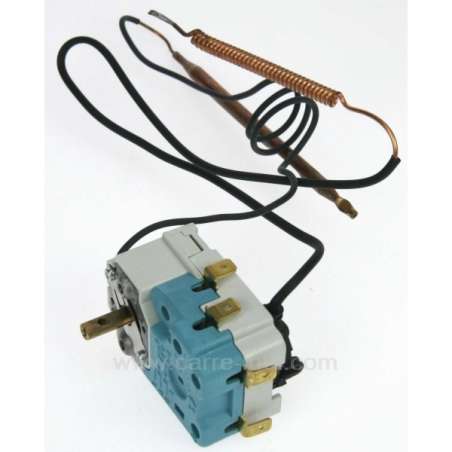

- Thermostat Monophasé : Module de rechange avec bulbe plongeur

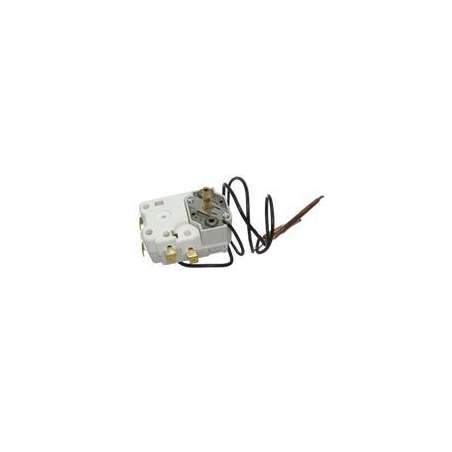

- Thermostat Triphasé : Régulation de remplacement 380V d'origine
- Sécurité intégrée : Double contact thermique avec bouton de réarmement manuel
Pourquoi associer un mitigeur anti-brûlure à un ballon ECS équipé d'un thermoplongeur ?
Configurés par Nideck Chauffage, les préparateurs d'eau chaude sanitaire (ballons 1 serpentin ou ballons 2 serpentins solaires) peuvent monter à haute température lorsqu'ils sont couplés au soleil ou au bois bûche. L'installation d'un mitigeur thermostatique anti-brûlure Watts en sortie eau chaude sécurise la distribution à 50°C aux robinets, tandis que le groupe de sécurité 7bar évacue l'eau dilatée lors du fonctionnement de la résistance électrique.
Réglage antilégionelle, raccordement électrique et montage sur trappe de visite
À quelle température régler le thermostat du thermoplongeur sur un ballon d'eau chaude ?
Pour l'eau chaude sanitaire, le réglage technique recommandé se situe entre 55°C et 60°C. Régler le thermostat au-dessus de 55°C élimine tout risque de développement de bactéries de légionellose dans la cuve. Régler en dessous de 60°C limite drastiquement la précipitation du calcaire sur la résistance blindée en cuivre, prolongeant ainsi sa durée de vie et maintenant son rendement thermique au fil des années.
Comment installer un thermoplongeur sur un ballon ECS émaillé sans piquage dédié ?
Les préparateurs d'eau chaude des séries NI-1S et NI-2S disposent d'une trappe de visite latérale circulaire boulonnée de 180mm de diamètre. Pour ajouter un appoint électrique, il suffit de remplacer la bride pleine en acier émaillé par une bride avec passage taraudé 1"1/2 équipée de son joint d'étanchéité neuf. Le thermoplongeur se visse directement au centre de cette bride, plaçant la résistance blindée au cœur de la cuve sans aucune opération de soudure.
Quelle puissance de thermoplongeur (2000W, 3000W ou 4500W) choisir selon le volume du chauffe-eau ?
Les techniciens de Nideck Chauffage préconisent d'adapter la puissance pour obtenir un temps de chauffe complet compris entre 2h30 et 3h30 :
- Ballons de 160L à 200L : Résistance de 2000W en monophasé 230V (consommation modérée de 8,7A).
- Ballons de 300L : Résistance de 3000W en 230V ou 380V (standard d'atelier pour famille de 4 à 5 personnes).
- Ballons de 400L à 500L : Résistance de 4500W en triphasé 380V pour éviter de surcharger une seule phase électrique.
Comment fonctionne le limiteur thermique de sécurité à réarmement manuel ?
En plus du thermostat rotatif de consigne (30°C à 75°C), chaque thermoplongeur intègre une sécurité thermique positive bilame. Si l'eau dépasse accidentellement 90°C (suite à un collage du contacteur ou un entartrage sévère de la tige plongeuse), le limiteur coupe instantanément l'alimentation électrique pour empêcher l'ébullition. Pour relancer la résistance après refroidissement sous 70°C, coupez le disjoncteur au tableau, dévissez le capot de protection en plastique et enfoncez le bouton poussoir de réarmement jusqu'au déclic.
Peut-on piloter le thermoplongeur avec un contacteur heures creuses ou un routeur photovoltaïque ?
Oui, le câblage électrique du boîtier permet de raccorder l'alimentation sur la sortie d'un contacteur jour/nuit (heures creuses) ou sur un routeur solaire d'autoconsommation photovoltaïque. Dans le cadre d'une installation solaire photovoltaïque en toiture, le surplus d'électricité produit en milieu de journée est dérivé vers le thermoplongeur : l'eau du chauffe-eau monte gratuitement en température, réduisant à zéro la consommation électrique du ballon durant les mois ensoleillés.
