Groupe de Sécurité ECS

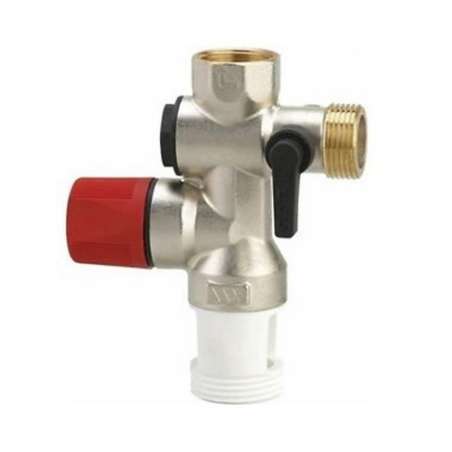

Protégez la cuve de votre préparateur d'eau chaude sanitaire contre la surpression de chauffe. Ce groupe de sécurité droit de type SFR 3/4" intègre une soupape tarée à 7bar et un clapet anti-retour.
24,00 €Prix
Groupe de Sécurité ECS
Protégez votre chauffe-eau et votre ballon d'eau chaude sanitaire avec nos groupes de sécurité conformes NF EN 1487 et leurs siphons d'évacuation. Raccordés sur l'entrée d'eau froide en 3/4" (20x27mm), nos groupes de sécurité tarés à 7bar intègrent une soupape de décharge, un clapet anti-retour et une vanne d'arrêt pour évacuer l'eau dilatée pendant la chauffe et empêcher le refoulement vers le réseau d'eau potable. Retrouvez ici la robinetterie certifiée pour préparateurs émaillés et cumulus.
2 produits
Grille
Grille-2
Liste
Liste-2
Catalogue
Groupe de Sécurité ECS

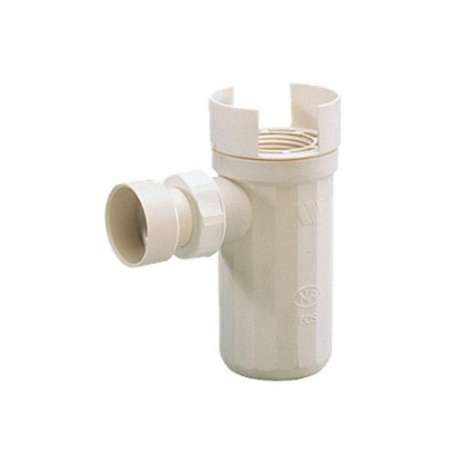

Canalisez proprement l'eau de vidange et de dilatation de votre chauffe-eau. Ce siphon s'installe directement sous votre groupe de sécurité pour rejeter l'eau vers vos eaux usées.
4,90 €Prix
Groupes de sécurité 7bar et siphons d'évacuation : protection obligatoire pour ballon ECS et chauffe-eau
Pourquoi le groupe de sécurité 7bar est-il obligatoire sur toute installation de chauffe-eau ?
Sélectionnés par Nideck Chauffage pour sécuriser l'alimentation en eau froide des préparateurs d'eau chaude des séries NI-1S et NI-2S, nos groupes de sécurité répondent aux exigences de la norme NF EN 1487. Lors de la montée en température de 15°C à 60°C, l'eau sanitaire se dilate d'environ 3%. L'eau étant incompressible, le groupe de sécurité évacue automatiquement cette surpression dès 7bar pour empêcher la déformation ou l'éclatement de la cuve émaillée.
Groupe 7bar 3/4" NF EN 1487 Laiton
Robinetterie 4-en-1 obligatoire à monter directement sur l'entrée d'eau froide de la cuve.
- Modèle droit 3/4" (20x27mm) : Raccordement standard pour ballons de 50L à 500L
- Soupape de surpression : Tarée d'usine à 7bar avec molette de vidange
- Clapet anti-pollution : Empêche l'eau chaude de refluer dans le réseau d'eau potable
- Vanne d'arrêt intégrée : Isole le ballon sans couper l'eau de la maison
Siphons d'Évacuation Ø 32mm Anti-odeurs
Entonnoir de raccordement pour évacuer l'eau de dilatation vers les eaux usées.
- Siphon Ø 32mm avec garde d'eau : Bloque les remontées d'odeurs d'égout
- Déflecteur anti-éclaboussures : Canalise les gouttes d'eau lors de la purge
- Raccordement haut : Écrou tournant 1" taraudé se vissant sous la soupape
- Sortie basse : Embout lisse standard à coller sur tube PVC de 32mm
Protection Réseau 3bar Régulé Anti-brûlure
Composants indispensables à associer pour protéger le groupe et l'installation.
- Réducteur Rédufix 3/4" : Maintient l'eau à 3bar pour éviter les fuites permanentes
- Mitigeur Watts MMV-C : Sécurité anti-brûlure bloquant l'eau à 50°C
- Raccords diélectriques 3/4" : Stoppent la corrosion galvanique sur l'acier
- Préservation : Prolonge la durée de vie du groupe et de la cuve émaillée
Pourquoi associer un réducteur de pression Rédufix à votre groupe de sécurité ?
Configurés par Nideck Chauffage, ces deux éléments fonctionnent en complémentarité directe. La pression fournie par le réseau public atteint fréquemment 4bar à 6bar, en particulier la nuit. Dès lors que la pression d'alimentation dépasse 3,5bar, le ressort de la soupape taré à 7bar s'ouvre prématurément, provoquant un écoulement continu d'eau au siphon même lorsque le ballon ne chauffe pas. L'installation d'un réducteur de pression Rédufix 3/4" abaisse la pression du réseau à 3bar, stoppant les fuites inutiles et protégeant la cuve de votre ballon ECS 1 serpentin ou ballon solaire 2 serpentins.
Fonctionnement des 4 organes, règles de pose et entretien de la soupape
Quelles sont les 4 fonctions obligatoires d'un groupe de sécurité conforme NF EN 1487 ?
Le groupe de sécurité rassemble quatre dispositifs hydrauliques distincts dans un même corps en laiton :
- Soupape de sécurité (7bar) : S'ouvre automatiquement dès que la pression intérieure dépasse 7bar lors de la chauffe pour évacuer l'eau dilatée.
- Clapet anti-retour : Empêche l'eau chaude sanitaire de refluer vers la tuyauterie d'alimentation en eau potable en cas de chute de pression réseau.
- Vanne d'arrêt : Isole l'arrivée d'eau froide du ballon pour permettre le remplacement des filtres ou des pièces sans couper l'eau dans le reste du bâtiment.
- Bouton de vidange manuelle : Permet de vidanger la cuve par gravité pour l'entretien ou le remplacement de l'anode en magnésium.
Pourquoi le groupe de sécurité coule-t-il pendant la période de chauffe ?
Ce goutte-à-goutte est le signe d'un fonctionnement normal et sain. Lorsque l'eau froide monte en température (passant par exemple de 15°C à 60°C), son volume augmente de près de 3%. L'eau ne pouvant pas comprimer les parois d'acier émaillé de la cuve et le clapet anti-retour bloquant le retour vers le réseau, la pression monte rapidement. La soupape s'entrouvre alors à 7bar pour libérer un filet d'eau (environ 1 à 3 litres par cycle de chauffe complet).
Que faire si le groupe de sécurité coule en continu 24h/24 hors période de chauffe ?
Un écoulement continu jour et nuit indique deux anomalies fréquentes :
- Pression réseau trop forte : Si la pression de ville dépasse 3,5bar ou 4bar, la soupape fuit en permanence. La pose d'un réducteur de pression Rédufix 3/4" en amont résout immédiatement le problème en stabilisant la pression à 3bar.
- Présence d'impuretés sous le clapet : Un grain de sable ou un morceau de calcaire s'est logé sous le joint de la soupape. Tournez d'un quart de tour la molette de vidange pour faire couler un jet d'eau franc pendant 3 secondes afin de chasser l'impureté.
Comment manœuvrer la soupape de vidange pour chasser les dépôts de calcaire ?
Les techniciens de Nideck Chauffage recommandent d'actionner la molette rouge ou bleue de la soupape une fois par mois. Tournez la molette dans le sens de la flèche jusqu'à entendre un déclic mécanique : l'eau sous pression jaillit brièvement à travers le siège de soupape vers le siphon, entraînant avec elle les particules de tartre naissantes. Cette manipulation préventive évite l'entartrage du mécanisme et prolonge la durée de vie du groupe.
Pourquoi est-il obligatoire de raccorder un siphon avec garde d'eau sous le groupe ?
La soupape de décharge ne doit jamais rejeter l'eau directement sur le sol ou dans un récipient fermé. Le siphon d'évacuation Ø 32mm se visse directement sous le filetage 1" du groupe. Il intègre une garde d'eau permanente qui bloque la remontée des gaz malodorants du réseau d'égout dans le local chaufferie. Son entonnoir ajouré permet de visualiser immédiatement l'écoulement normal lors de la chauffe ou de détecter une fuite anormale sans inondation.
