Raccord Diélectrique
Protégez la cuve de votre ballon contre la corrosion d'origine galvanique. Ce raccord diélectrique G3/4" (20x27mm) mâle-femelle prolonge la durée de vie de votre chauffe-eau.
21,00 €Prix
Raccord Diélectrique
Protégez votre chauffe-eau et votre ballon d'eau chaude sanitaire contre la corrosion galvanique avec nos raccords diélectriques isolants. Conçus pour interrompre le courant électrochimique entre le cuivre de la tuyauterie et l'acier de la cuve, ils évitent le perçage prématuré des filetages d'entrée et de sortie d'eau. Disponibles en dimension 3/4" (20x27mm) et 1" (26x34mm) jusqu'à 10bar et 110°C, ils constituent l'organe obligatoire pour préserver la garantie constructeur de votre préparateur ECS.
2 produits
Grille
Grille-2
Liste
Liste-2
Catalogue
Raccord Diélectrique
Protégez votre cuve contre la corrosion d'origine galvanique sur vos circuits de grand diamètre. Ce raccord diélectrique G1" (26x34mm) femelle-femelle prolonge la vie de votre ballon.
32,00 €Prix
Raccords diélectriques isolants 3/4" et 1" : protection anti-corrosion galvanique pour ballon ECS
Pourquoi le raccord diélectrique est-il obligatoire pour préserver la cuve du chauffe-eau ?
Sélectionnés par Nideck Chauffage pour équiper les ballons d'eau chaude sanitaire émaillés des séries NI-1S et NI-2S, nos raccords diélectriques isolants stoppent le phénomène de pile électrochimique. Lorsque deux métaux différents comme le cuivre et l'acier sont en contact direct dans un milieu conducteur comme l'eau potable chaude, un courant électrique naturel s'établit. L'acier étant le métal le plus réactif, ses atomes sont arrachés vers le cuivre, provoquant une rouille perforante sur le filetage de la cuve en moins de 3 à 5 ans. La bague isolante intégrée au raccord rompt ce circuit électrique pour préserver l'intégrité de la cuve sous une pression jusqu'à 10bar.

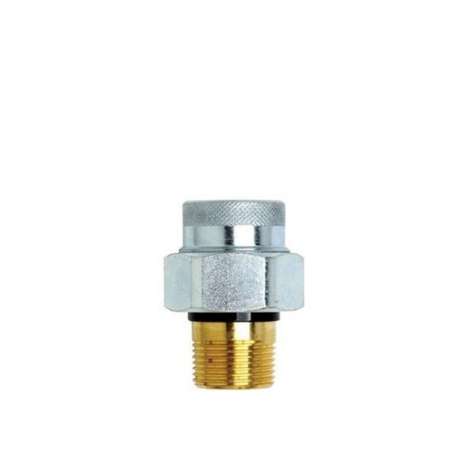

Modèle 3/4" M-F 20x27mm Standard
Dimension standard pour l'entrée eau froide et la sortie eau chaude des chauffe-eau résidentiels.
- Modèle 3/4" Mâle-Femelle : Se visse directement sur les piquages de cuve 20x27mm
- Isolation totale : Bague interne technique en polyamide évitant tout contact métal/métal
- Tenue en température : Résiste à une eau sanitaire continue jusqu'à 110°C
- Compatibilité : Adapté aux ballons de 160L à 500L

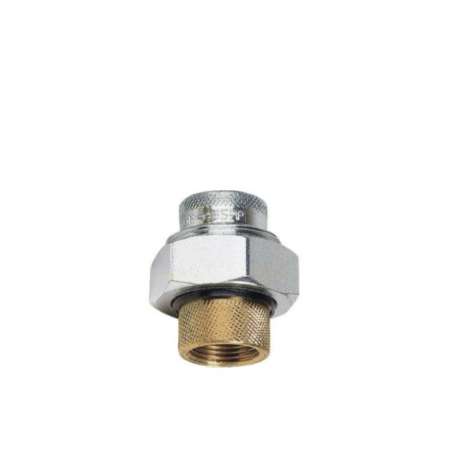

Modèle 1" F-F 26x34mm Gros Débit
Pour préparateurs d'eau chaude de grand volume, réseaux collectifs ou liaisons de chaufferie.
- Modèle 1" Femelle-Femelle : Section élargie 26x34mm sans étranglement de débit
- Pression d'épreuve : Certifié pour des pressions de réseau jusqu'à 10bar
- Matériaux : Corps en laiton et acier avec séparateur diélectrique haute densité
- Usage : Idéal pour piquages de bouclage d'eau chaude ou gros serpentins
Sécurité Complémentaire 7bar & 3bar Pack Sanitaire
Robinetterie indispensable à associer pour protéger le ballon contre les surpressions.
- Groupe de sécurité 7bar : Évacue l'expansion de l'eau en chauffe
- Réducteur Rédufix 3/4" : Maintient l'arrivée d'eau à 3bar
- Mitigeur Watts MMV-C : Limite l'eau distribuée à 50°C
- Installation conforme : Respecte les prescriptions de pose des constructeurs
Pourquoi la garantie fabricant exige-t-elle la pose d'un raccord diélectrique ?
Sur les préparateurs d'eau chaude émaillés (ballons 1 serpentin ou ballons solaires 2 serpentins), les constructeurs conditionnent expressément leur garantie de 5 ans contre le perçage à la présence d'un raccord diélectrique. En cas d'expertise après une fuite au niveau d'un piquage, l'absence de ce raccord isolant caractérise une corrosion galvanique externe non couverte par la garantie. Visser un raccord diélectrique 3/4" dès l'installation est une précaution de plomberie simple qui protège durablement votre investissement.
Principe de la corrosion galvanique, règles de pose et conseils d'atelier
Où installer le raccord diélectrique sur un ballon d'eau chaude (entrée, sortie ou les deux) ?
La pose est obligatoire sur la sortie d'eau chaude supérieure du ballon. L'eau chaude accélérant la vitesse des réactions électrochimiques par un facteur de 3 à 4, le piquage d'eau chaude est le premier exposé au perçage. Les techniciens recommandent vivement d'en poser également un second sur l'entrée d'eau froide (entre la cuve et le groupe de sécurité), assurant ainsi une isolation galvanique symétrique et intégrale de la cuve en acier par rapport à tout le réseau de cuivre de la maison.
Comment fonctionne la bague d'isolation électrique à l'intérieur du raccord ?
Le raccord diélectrique est constitué de deux pièces métalliques indépendantes séparées par un manchon isolant en thermoplastique ou polyamide technique haute densité et un joint élastomère étanche. Lorsque vous vissez le raccord, les filetages mâle et femelle ne se touchent jamais directement. L'eau s'écoule librement au centre à travers le passage lisse, mais le courant continu généré par le couple de métaux cuivre/acier ne peut pas traverser la matière isolante, ce qui annule instantanément la pile galvanique.
Quelle différence entre le modèle 3/4" M-F et le modèle 1" F-F ?
Le modèle 3/4" (20x27mm) Mâle-Femelle est le standard équipant 95% des chauffe-eau électriques et des préparateurs d'eau chaude de 160L à 500L : sa partie mâle se visse directement dans le piquage taraudé femelle de la cuve. Le modèle 1" (26x34mm) Femelle-Femelle est destiné aux gros préparateurs sanitaires collectifs ou aux circuits de bouclage de grand diamètre, permettant de raccorder deux éléments filetés mâles sans créer d'étranglement de débit.
Quel produit d'étanchéité utiliser pour visser le raccord diélectrique ?
Les techniciens de Nideck Chauffage conseillent d'utiliser du ruban téflon de qualité professionnelle ou une résine d'étanchéité anaérobie spéciale eau potable. Lors de l'utilisation de filasse de lin traditionnelle avec pâte à joint, veillez scrupuleusement à ne pas faire déborder de brins de filasse métallisés ou humides autour de la collerette plastique du raccord, car cela pourrait rétablir un micro-pont conducteur entre les deux parties métalliques.
Que se passe-t-il si un ballon d'eau chaude est raccordé en cuivre sans raccord diélectrique ?
En l'absence d'isolant, l'eau chaude agit comme un électrolyte. Une réaction d'oxydoréduction s'amorce immédiatement : le métal le moins noble (l'acier de la cuve) cède ses ions ferreux au cuivre. Visuellement, une rouille noirâtre et boursouflée apparaît autour du filetage en quelques mois. À terme, le filetage se désagrège jusqu'à provoquer une rupture brutale ou une fuite d'eau continue qui oblige à remplacer la cuve complète prématurément.
