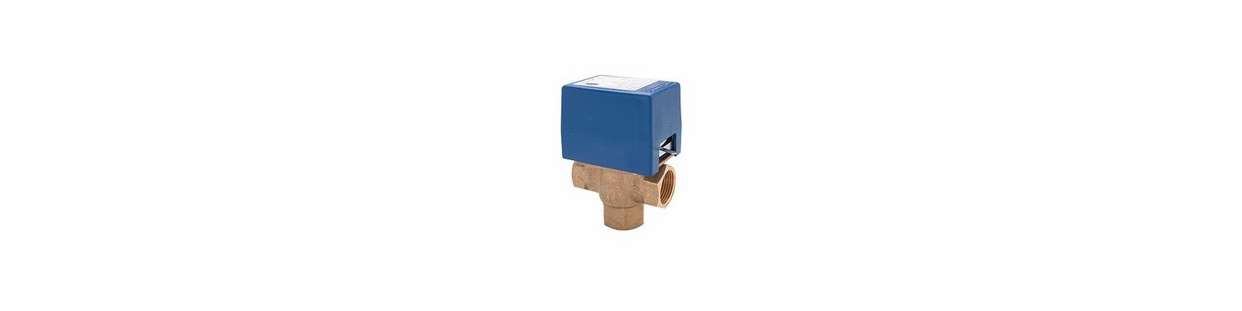

Vanne de Zone
Isolez, orientez ou séparez les circuits de votre installation de chauffage avec nos vannes de zone motorisées MUT à 2 voies et 3 voies. Alimentées en 230V avec servomoteur Tout ou Rien et ressort de rappel de sécurité mécanique, elles sont disponibles en raccords taraudés G1/2" (15x21mm), G3/4" (20x27mm) et G1" (26x34mm). Corps en laiton PN10 supportant 110°C, levier de commande manuelle débrayable et contact sec de fin de course auxiliaire intégré pour piloter un circulateur ou une chaudière.
6 produits
Vannes de zone motorisées 2 voies et 3 voies MUT : 230V Tout ou Rien en laiton
Comment fonctionne une vanne de zone motorisée avec ressort de rappel ?
Vannes d'arrêt motorisées pour ouvrir ou fermer l'alimentation d'une zone de chauffage.
- Modèle G1/2" (15x21mm) : DN15, coefficient Kvs 6m³/h, ΔP max 0,92bar
- Modèle G3/4" (20x27mm) : DN20, coefficient Kvs 7m³/h, standard résidentiel
- Modèle G1" (26x34mm) : DN25, coefficient Kvs 10m³/h pour collecteurs principaux
- Ressort de rappel : Fermeture mécanique automatique hors tension

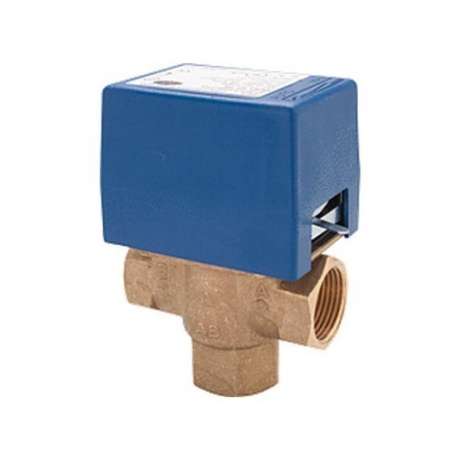

Vannes d'aiguillage pour basculer le flux d'eau chaude vers un circuit ou un autre.
- Modèle G1/2" (15x21mm) : DN15, aiguillage chauffage ou préparateur sanitaire
- Modèle G3/4" (20x27mm) : DN20, Kvs 8m³/h pour basculement chaudière / ballon
- Modèle G1" (26x34mm) : DN25, grand débit Kvs 12,6m³/h à faible résistance
- Usage : Priorité eau chaude sanitaire ou déviation multi-zones
Système mécanique de fermeture d'urgence et levier de verrouillage pour remplissage.
- Fermeture en 4 secondes : Le ressort inox referme la voie dès l'absence de tension 230V
- Levier manuel externe : Permet d'ouvrir manuellement le clapet sans démonter le moteur
- Blocage central : Position de verrouillage ouverte pour le rinçage et la mise en eau
- Protection : Évite les surchauffes ou les circulations parasites en cas de panne
Interrupteur intégré pour asservir le démarrage d'un circulateur ou d'une chaudière.
- Asservissement électrique : Le contact ne se ferme que lorsque la vanne est ouverte à 100%
- Protection circulateur : Empêche la pompe de tourner contre une vanne encore fermée
- Capacité de coupure : Contact sec libre de potentiel supportant 3A sous 250V AC
- Pilotage : Compatible avec nos thermostats et aquastats de chauffage
Pourquoi le ressort de rappel de sécurité est-il requis en circuit de chauffage ?
Sur une installation de chauffage central couplée à une chaudière ou un ballon tampon, une vanne motorisée dépourvue de ressort reste bloquée dans sa dernière position lors d'une coupure électrique. Si la vanne reste ouverte, la circulation gravitaire continue et décharge le ballon inutilement ; si elle reste fermée alors qu'une boucle de sécurité doit s'ouvrir, le générateur risque la surchauffe. La technologie à ressort mécanique des vannes MUT garantit un retour instantané en position de repos fermée en 4 secondes dès l'arrêt de l'alimentation électrique, assurant la sécurité passive du réseau sans exiger de batterie de secours.
Règles de raccordement électrique, débits Kvs et pression différentielle
Quelle est la différence d'usage entre une vanne de zone 2 voies et une vanne 3 voies ?
La vanne 2 voies est une vanne d'isolement Tout ou Rien : elle s'installe sur la tuyauterie de départ d'une zone (par exemple pour couper le chauffage de l'étage lorsque le thermostat d'ambiance dédié est satisfait). La vanne 3 voies est une vanne d'aiguillage (ou déviatrice) : elle possède une entrée commune et deux sorties distinctes (voie A et voie B). Elle s'utilise pour commuter l'eau chaude provenant de la chaudière soit vers les radiateurs de la maison (voie A), soit vers l'échangeur du préparateur d'eau chaude sanitaire (voie B) selon la demande prioritaire.
Comment raccorder électriquement le moteur et le contact auxiliaire de fin de course ?
Le câble électrique d'origine comporte généralement 5 ou 6 conducteurs :
- Alimentation du servomoteur 230V : Deux fils alimentent le moteur (Neutre bleu et Phase marron commandée par le thermostat d'ambiance). Dès que la phase reçoit le courant, le moteur s'ouvre contre le ressort. Dès que la phase se coupe, le ressort referme la vanne.
- Micro-interrupteur auxiliaire (contact sec) : Deux fils (généralement gris et noir) sont raccordés au contact de fin de course libre de potentiel. Ce contact se ferme mécaniquement uniquement lorsque la vanne a terminé sa course d'ouverture : raccordez-le en série sur la commande du circulateur de chauffage pour que la pompe ne démarre qu'une fois la voie totalement dégagée.
Qu'est-ce que la pression différentielle maximale (ΔP) et comment éviter les coups de bélier ?
La pression différentielle maximale admissible (notée ΔP, généralement comprise entre 0,8bar et 0,92bar sur la série SF) correspond à la différence de pression maximale que le moteur et le ressort peuvent vaincre pour manœuvrer le clapet sans bloquer. Si le circulateur génère une pression excessive en amont de la vanne fermée, le clapet risque de claquer ou de peiner à s'ouvrir. Le temps d'ouverture progressif de 10 secondes et le profilage sphérique de la bille en élastomère des vannes MUT évitent tout coup de bélier dans la tuyauterie lors de la manœuvre.
Comment manœuvrer manuellement la vanne lors du remplissage du circuit ?
Le boîtier moteur en ABS comporte un levier latéral en acier. Lors de la mise en eau initiale du réseau ou de la vidange d'une boucle, appuyez fermement sur le levier pour ouvrir la vanne manuellement contre le ressort, puis déplacez-le vers la droite pour le verrouiller dans son encoche centrale de retenue. Dans cette position, la voie est ouverte à 50% sans électricité, permettant à l'eau de remplir la tuyauterie et à l'air de s'échapper. Dès que le servomoteur est remis sous tension 230V pour la première fois, le verrouillage se décroche automatiquement et la vanne reprend son fonctionnement motorisé.
Quelle section choisir entre le G1/2", G3/4" et G1" selon le débit de l'installation ?
Les techniciens de Nideck Chauffage préconisent d'adapter la section au débit nominal de la boucle :
- G1/2" (DN15 - Kvs 6m³/h) : Pour boucles terminales ou radiateurs individuels avec tube cuivre de 14mm ou 16mm.
- G3/4" (DN20 - Kvs 7 à 8m³/h) : Section universelle pour alimenter une zone complète de 4 à 8 radiateurs ou un collecteur de plancher chauffant (tuyauterie cuivre de 20mm ou 22mm).
- G1" (DN25 - Kvs 10 à 12,6m³/h) : Pour colonnes montantes principales, chaudières jusqu'à 35kW ou liaisons vers ballon tampon en tuyau de 28mm à 32mm.
