Fonctionnement hydraulique chaudière bois avec ballon tampon

Auteur de cette article: Nideck Chauffage, Dominique D. responsable technique

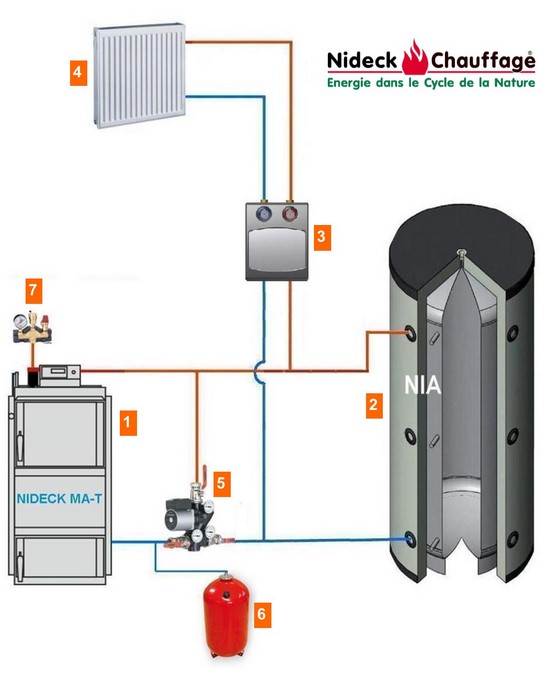

Composition du système présenté

 1    Chaudière bois bûche MAT à combustion inversée, avec arrêt automatique selon les températures
       de fumée du Laddomat et du ventilateur en fin de combustion.

 2    Ballon tampon NIA, uniquement chauffage, peut être remplacé par un autre ballon tampon,
       NIA1, NIA2 ou NIOX, NIOX1, NIOX2 suivant votre configuration.

 3    Groupe hydraulique avec vanne de mélange 3 voies motorisée et régulateur en fonction de la température
       extérieure MHCC, HCC4, HCC5 ou intérieure HM82 avec thermostat d'ambiance radio,
       pour un bon fonctionnement selon cette présentation la régulation est impérative.

 4    Radiateurs ou plancher chauffant

 5    Laddomat 21-60, ensemble avec circulateur, cartouche thermostatique permettant le recyclage de la chaudière
       et la charge du ballon tampon

 6    Vase d'expansion

 7    Groupe de sécurité chaudière

Attention d'autres accessoires sont nécessaire pour le bon fonctionnement de l'installation,
mais non représentés, cette présentation est uniquement l'explication du fonctionnement hydraulique
d'un système d'hydro-accumulation.

Le système présenté est avec un circuit départ radiateurs ou plancher chauffant avant le ballon tampon pour favoriser
d'abord le chauffage de la maison et dans un second temps le ballon tampon.

Ce système est le plus courant proposé par Nideck Chauffage, il est techniquement plus difficile à réaliser qu'un circuit
de départ après ballon tampon, certaines règles doivent être respectées, mais il est idéal lors d'absence longue et dans
des maisons moyennement isolées.

Lorsqu'on allume la chaudière le délai d'attente pour la mise en chauffe de la maison est beaucoup plus court
que les systèmes de départ après ballon tampon où l'on doit d'abord chauffer une partie du ballon tampon
et ensuite la maison.

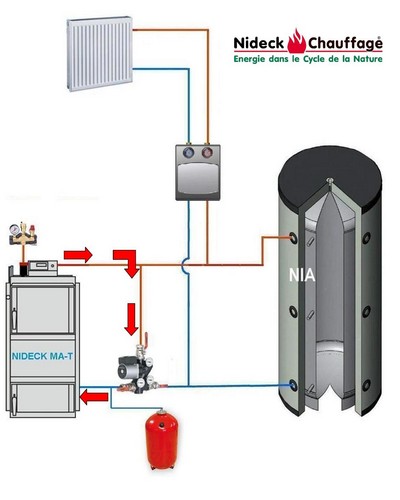

Phase de fonctionnement 1 :

Phase de recyclage de la chaudière, à sa mise en température pour avoir dans la partie basse toujours des températures au-dessus de 60°,
pour ne pas avoir de corrosion due à des températures de retour froides  qui peuvent endommagées la chaudière et raccourcir fortement sa durée de vie

Le Laddomat  est équipé d’une cartouche thermostatique de 53° à 78° qui est choisie d’après la chaudière et la configuration de l’installation,
pour une chaudière MAT la température d’ouverture idéale est 63 ou 72°.

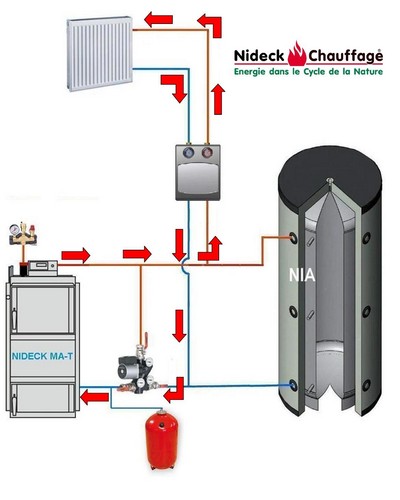

Phase de fonctionnement 2 :

Phase chauffage de la maison,  la température de chaudière est atteinte, le by-pass du Laddomat se ferme et l’eau de chauffage va vers l’installation,
la maison est en forte demande la vanne de mélange 3 voies est complètement ouverte, le circulateur des radiateurs aspire la quasi-totalité d’eau chaude,
les radiateurs commencent à chauffer.

Si les retours des radiateurs sont trop froids, le système se remet une courte période en phase 1 en reprenant de l’eau chaude directement du départ et va
de nouveau basculer en phase 2 et ceci jusqu’à ce que la maison atteigne  la température de consigne réglée.

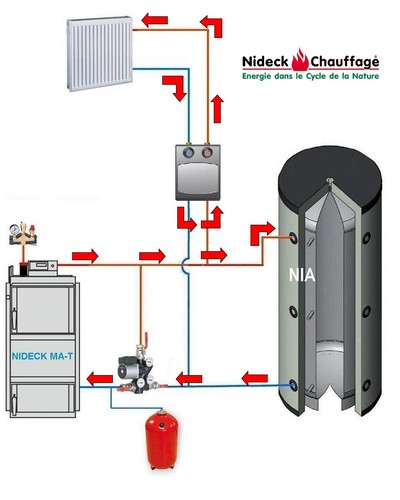

Phase de fonctionnement 3 :

Phase chauffage de la maison et ballon tampon, la température dans la maison monte,  la vanne de mélange 3 voies commence à fermer,
une partie de l’eau chaude va vers  le ballon tampon.

Plus la vanne de mélange ferme, plus d’eau chaude ira vers le ballon tampon celui-ci commence maintenant sa montée en température.

Phase de fonctionnement 4 :

Phase chauffage ballon tampon, la température de la maison est atteinte, la vanne de mélange 3 voies se ferme complètement,
toute l’eau chaude va vers le ballon tampon.

Durant une période plus ou moins longue selon l’isolation de votre maison, le système va de la phase 4 à 3 et de 3 à 4.

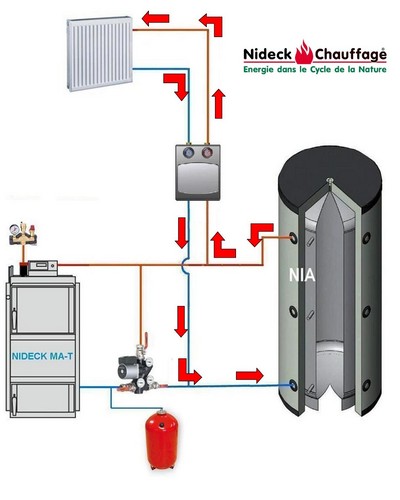

Phase de fonctionnement 5 :

Phase chaudière en fin de combustion,  la température de fumée de la chaudière est en dessous de la consigne minimum fumée,
le Laddomat s’est éteint, la chaudière est isolée du système, maintenant les radiateurs puisent l’eau chaude dans le ballon tampon.

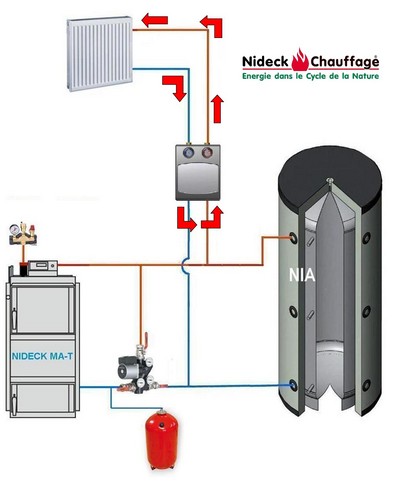

Phase de fonctionnement 6 :

Phase chauffage maison vanne de mélange fermée, la température de la maison est atteinte, la vanne de mélange 3 voies se ferme complètement.

Durant une période plus ou moins longue selon l’isolation de votre maison, le système va de la phase 6 à 5 et de 5 à 6.
