Accessoires Chaudière MAT

Groupes hydrauliques prémontés avec circulateur Classe A et cartouches d'ouverture tarées.

• Laddomat 11-30 : Pour chaudière MAT 20kW (raccordement 1" F)
• Laddomat 21-60 : Pour chaudières MAT 25kW, 31kW et 40kW (raccords 28mm ou 1"1/4 F)
• Cartouches thermiques : Versions 53°C, 57°C, 63°C et 72°C disponibles
• Protection : Supprime le point de rosée et bloque la corrosion du foyer

Organes obligatoires de protection contre la surchauffe et la surpression hydraulique.

• Soupape Watts STS 20S : Décharge thermique mécanique tarée à 97°C (G3/4")
• Groupe de sécurité Caleffi 3-en-1 : Soupape tarée à 3bar, manomètre et purgeur
• Action autonome : Refroidissement instantané du serpentin même en coupure de courant
• Pression admissible : Maintient le circuit sous le seuil maximal de la cuve

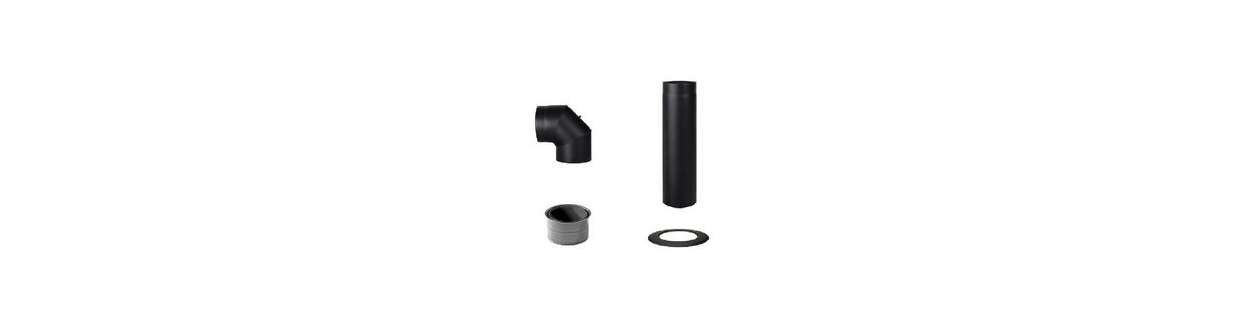

Conduits de raccordement épais en acier noir résistant aux fumées de gazéification.

• Tuyaux droits Ø 160mm : Longueurs de 1 mètre, 50cm et 25cm
• Coude 90° avec trappe : Ouverture de visite étanche pour ramonage direct
• Raccord mural : Collerette de finition pour raccordement sur boisseau maçonné

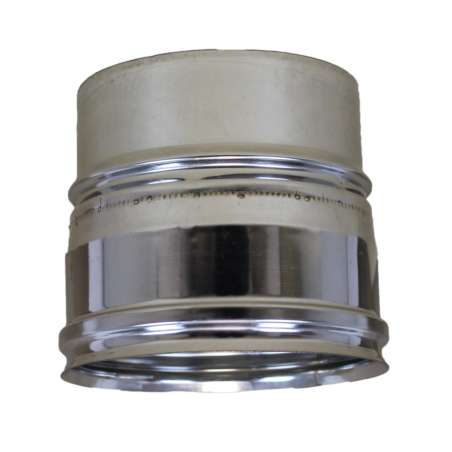

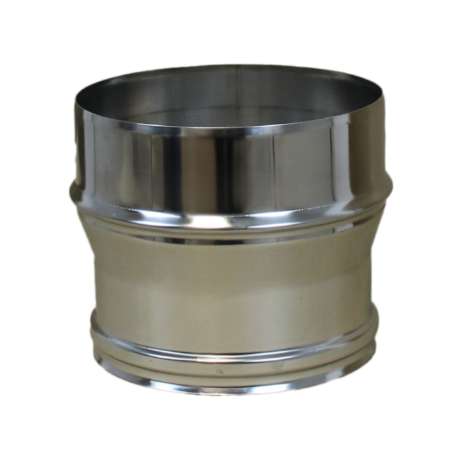

• Augmentation 160F vers 180M : Transition conique étanche vers conduit 180mm

Composants de stabilisation de dépression et d'étanchéité à l'air du foyer.

• Modérateur inox Ø 160-200mm : Ajuste le tirage thermique entre 15Pa et 20Pa
• Thermostat de fumée 50°C à 300°C : Coupe le circulateur en fin de braises

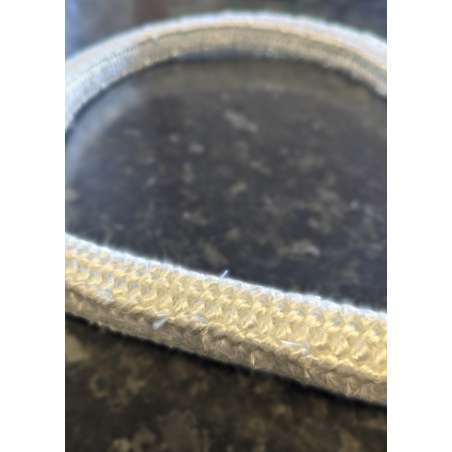

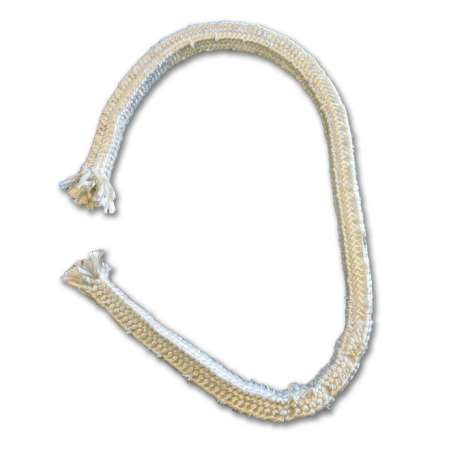

• Joint tressé carré 20x20mm : Bloque les entrées d'air parasites sur les portes
• Rendement préservé : Maintient l'allure de gazéification sans surconsommation

Quelle cartouche thermique installer dans le Laddomat pour une chaudière MAT ?

Pour les chaudières à gazéification MAT raccordées à un ballon d'accumulation, la cartouche thermostatique de 63°C ou 72°C est le standard technique préconisé. La cartouche 63°C permet une ouverture plus rapide vers le ballon tampon lors de l'allumage, idéale pour les réseaux de radiateurs fonte. La cartouche 72°C est recommandée pour favoriser une température de départ très élevée et une stratification thermique franche dès le début de charge. Les cartouches de 53°C et 57°C sont réservées aux configurations spécifiques ou à la relève de chaudières anciennes.

Pourquoi le thermostat de fumée est-il nécessaire pour préserver la réserve du ballon tampon ?

Les techniciens de Nideck Chauffage intègrent systématiquement le thermostat de fumée 50°C à 300°C sur le conduit de sortie. Lorsque la flambée se termine, la chaudière s'éteint et commence à refroidir. Si le circulateur continuait de fonctionner, l'eau chaude stockée dans le ballon tampon repasserait à travers le corps de chauffe froid : la chaleur serait alors aspirée et dissipée dans la cheminée. En coupant le circulateur dès que la température des fumées descend sous 80°C, le thermostat emprisonne les calories dans le ballon.

Comment la soupape Watts STS 20S protège-t-elle la chaudière en cas de panne de courant ?

Lors d'une coupure électrique, le circulateur s'arrête mais le foyer contient encore 20kg à 35kg de bûches en combustion vive. Privée de circulation d'eau, la chaudière monte rapidement en température. La soupape Watts STS 20S réagit par dilatation mécanique via sa double sonde plongeante : dès que l'eau atteint 97°C, le clapet s'ouvre sans électricité. L'eau froide du réseau sanitaire circule dans le serpentin de décharge pour refroidir l'acier avant d'être évacuée à l'égout, empêchant tout risque de surchauffe ou d'ébullition.

Pourquoi choisir des conduits de fumée en acier de 2mm d'épaisseur plutôt qu'en tôle fine ?

Les gaz issus de la gazéification du bois sortent à des températures oscillant entre 160°C et 220°C et contiennent des condensats acides. Une tôle fine de 0,5mm ou 0,8mm chauffe excessivement en surface et se corrode rapidement sous l'action du bistre. Les tuyaux en acier noir de 2mm offrent une rigidité mécanique totale, ne se déforment pas lors des variations thermiques et résistent au passage répété du hérisson métallique lors des ramonages obligatoires.

Quelles sont les exigences de conduit selon la norme NF DTU 24.1 ?

Le raccordement de la chaudière MAT s'effectue en diamètre 160mm. Le conduit vertical doit être étanche aux condensats acides et offrir un tirage stabilisé entre 15Pa et 20Pa. La mise en place d'un modérateur de tirage inox Ø 160-200mm est obligatoire pour écrêter les dépressions excessives par temps venteux, évitant ainsi d'aspirer prématurément le lit de braises et de dégrader le rendement.
