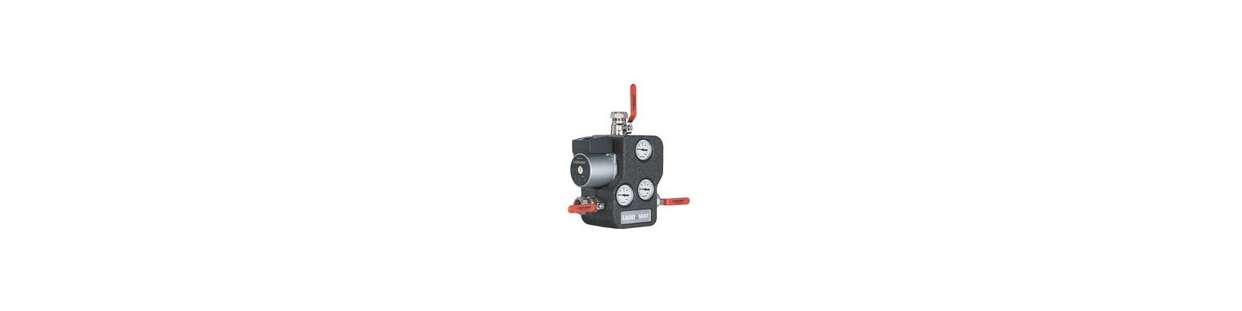

Groupe de Recyclage Laddomat 21-60 avec Pompe Classe A Chauffage

Laddomat 21-60

Sécurisez le retour d'eau de votre chaudière bois et chargez votre ballon tampon avec les unités de recyclage thermique Laddomat 21-60. Équipées d'un circulateur Grundfos Classe A, de 3 vannes d'arrêt avec thermomètres, d'un clapet anti-retour gravitaire et d'une coque isolante EPP, elles sont calibrées pour les puissances de 25kW à 80kW. Retrouvez ici les versions en raccords cuivre 28mm à olive et taraudés 1"1/4 Femelle avec cartouches d'ouverture tarées à 53°C, 57°C, 63°C et 72°C.

Filtres actifs

Unité de charge thermique Laddomat 21-60 tarée à 72°C avec circulateur Classe A et raccords bicone 28mm.
    • Promo !
    Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 72°C, un circulateur basse consommation Classe A et 3 vannes avec raccords cuivre 28mm pour sécuriser les chaudières jusqu'à 80kW raccordées à un ballon tampon. ...
    542,00 €Prix
    Unité de charge thermique Laddomat 21-60 tarée à 72°C avec circulateur Classe A et raccords bicone 28mm.
      • Promo !
      Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 72°C, un circulateur basse consommation Classe A et 3 vannes avec raccords cuivre 28mm pour sécuriser les chaudières jusqu'à 80kW raccordées à un ballon tampon. ...
      542,00 €Prix
      Unité de charge thermique Laddomat 21-60 tarée à 63°C avec circulateur Classe A et raccords bicone 28mm.
          Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 63°C, un circulateur basse consommation Classe A et 3 vannes avec raccords cuivre 28mm pour sécuriser les chaudières jusqu'à 80kW raccordées à un ballon...
          542,00 €Prix
          Unité de charge thermique Laddomat 21-60 tarée à 63°C avec circulateur Classe A et raccords bicone 28mm.
              Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 63°C, un circulateur basse consommation Classe A et 3 vannes avec raccords cuivre 28mm pour sécuriser les chaudières jusqu'à 80kW raccordées à un ballon...
              542,00 €Prix
              Unité de charge thermique Laddomat 21-60 tarée à 57°C avec circulateur Classe A et raccords bicone 28mm.
                  Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 57°C, un circulateur basse consommation Classe A et 3 vannes avec raccords cuivre 28mm pour sécuriser les chaudières jusqu'à 80kW raccordées à un ballon...
                  542,00 €Prix
                  Unité de charge thermique Laddomat 21-60 tarée à 57°C avec circulateur Classe A et raccords bicone 28mm.
                      Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 57°C, un circulateur basse consommation Classe A et 3 vannes avec raccords cuivre 28mm pour sécuriser les chaudières jusqu'à 80kW raccordées à un ballon...
                      542,00 €Prix

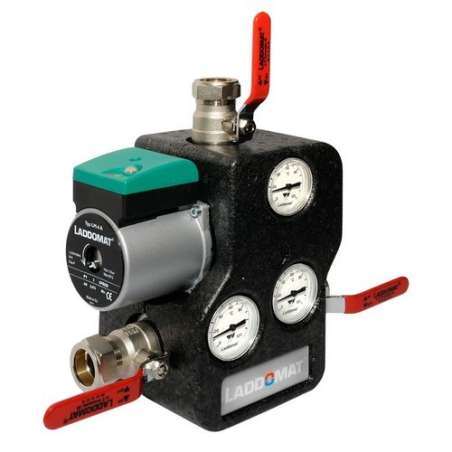

                      Unité de charge thermique Laddomat 21-60 avec cartouche 53°C et raccords cuivre 28mm.
                          Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 53°C, un circulateur basse consommation Classe A et 3 vannes avec raccords cuivre 28mm pour sécuriser les chaudières jusqu'à 80kW raccordées à un ballon...
                          542,00 €Prix
                          Unité de charge thermique Laddomat 21-60 avec cartouche 53°C et raccords cuivre 28mm.
                              Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 53°C, un circulateur basse consommation Classe A et 3 vannes avec raccords cuivre 28mm pour sécuriser les chaudières jusqu'à 80kW raccordées à un ballon...
                              542,00 €Prix
                              Unité de charge thermique Laddomat 21-60 tarée à 72°C avec circulateur Classe A et vannes 1"1/4 Femelle.
                                  Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 72°C, un circulateur basse consommation Classe A et 3 vannes taraudées 1"1/4 Femelle...
                                  542,00 €Prix
                                  Unité de charge thermique Laddomat 21-60 tarée à 72°C avec circulateur Classe A et vannes 1"1/4 Femelle.
                                      Protégez le corps de chauffe de votre chaudière à bois contre la condensation et le bistrage. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 72°C, un circulateur basse consommation Classe A et 3 vannes taraudées 1"1/4 Femelle...
                                      542,00 €Prix
                                      Unité de charge thermique Laddomat 21-60 avec cartouche 63°C et raccords 1 pouce 1/4 femelle.
                                          Protégez votre chaudière bois contre le bistrage et les chocs thermiques. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 63°C, un circulateur basse consommation Classe A et 3 vannes d'isolement 1"1/4 Femelle (33x42mm) avec...
                                          542,00 €Prix
                                          Unité de charge thermique Laddomat 21-60 avec cartouche 63°C et raccords 1 pouce 1/4 femelle.
                                              Protégez votre chaudière bois contre le bistrage et les chocs thermiques. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 63°C, un circulateur basse consommation Classe A et 3 vannes d'isolement 1"1/4 Femelle (33x42mm) avec...
                                              542,00 €Prix

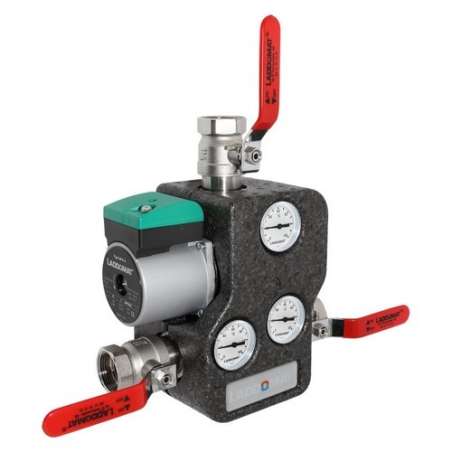

                                              Unité de charge thermique Laddomat 21-60 avec cartouche 57°C et raccords 1 pouce 1/4 femelle.
                                                  Protégez le corps de chauffe de votre chaudière bois contre le point de rosée et optimisez la charge de votre ballon tampon. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 57°C, un circulateur basse consommation Classe A et 3 vannes d'isolement 1"1/4 Femelle pour les chaudières jusqu'à...
                                                  542,00 €Prix
                                                  Unité de charge thermique Laddomat 21-60 avec cartouche 57°C et raccords 1 pouce 1/4 femelle.
                                                      Protégez le corps de chauffe de votre chaudière bois contre le point de rosée et optimisez la charge de votre ballon tampon. Cette unité de charge thermique Laddomat 21-60 intègre une cartouche calibrée à 57°C, un circulateur basse consommation Classe A et 3 vannes d'isolement 1"1/4 Femelle pour les chaudières jusqu'à...
                                                      542,00 €Prix
                                                      Unité de charge thermique Laddomat 21-60 avec cartouche 53°C et raccords 1 pouce 1/4 femelle.
                                                          Protégez votre chaudière à bois contre les retours froids avec une ouverture précoce à 53°C. Cette unité de charge Laddomat 21-60 intègre un circulateur Classe A, une cartouche 53°C et trois vannes d'arrêt 1"1/4 Femelle avec thermomètres pour sécuriser les...
                                                          542,00 €Prix
                                                          Unité de charge thermique Laddomat 21-60 avec cartouche 53°C et raccords 1 pouce 1/4 femelle.
                                                              Protégez votre chaudière à bois contre les retours froids avec une ouverture précoce à 53°C. Cette unité de charge Laddomat 21-60 intègre un circulateur Classe A, une cartouche 53°C et trois vannes d'arrêt 1"1/4 Femelle avec thermomètres pour sécuriser les...
                                                              542,00 €Prix

                                                              Unités de recyclage thermique Laddomat 21-60 : régulation de charge et protection anti-bistre de 25kW à 80kW

                                                              Quelle configuration choisir entre les raccords cuivre 28mm et 1"1/4 Femelle ?

                                                              Sélectionnées par Nideck Chauffage pour équiper les chaudières à bois bûches et à granulés de 25kW à 80kW, les unités de charge Laddomat 21-60 représentent la référence thermique d'atelier pour le raccordement des ballons tampons. Dès l'allumage du foyer, la cartouche thermostatique interne recycle l'eau en boucle courte sur la chaudière sans envoyer d'eau froide vers le réservoir. Ce bouclage élève rapidement la température de retour au-dessus de 60°C pour empêcher la condensation de goudron et l'acide pyroligneux de corroder l'acier. Dès que la consigne est atteinte, le groupe s'ouvre progressivement pour transférer les calories vers le ballon avec un débit régulier propice à une stratification nette.
                                                              Raccords Cuivre 28mm Cuivre 28mm Sans soudure

                                                              Vannes d'arrêt équipées de raccords à olive pour tube cuivre de 28mm sans brasage.

                                                              • Modèle 28mm (72°C) : Le standard d'atelier pour chaudière bois bûches
                                                              • Modèle 28mm (63°C) : Pour chaudières à gazéification ou granulés
                                                              • Montage rapide : Serrage mécanique par écrou et bague bicône
                                                              • Inclus : 3 thermomètres à cadran et coque isolante en EPP noir
                                                              Raccords 1"1/4 Femelle 1"1/4 F Acier taraudé

                                                              Vannes d'arrêt taraudées en 1"1/4 (33x42mm) pour canalisations en acier ou raccords à visser.

                                                              • Modèle 1"1/4 F (72°C) : Liaison gros débit pour chaudières 35kW à 80kW
                                                              • Modèle 1"1/4 F (63°C) : Charge accélérée du ballon tampon en début de feu
                                                              • Passage intégral : Réduit les pertes de charge hydrauliques à haut régime
                                                              • Vannes intégrées : Isole l'appareil sans vidanger le ballon tampon
                                                              Cartouches & Pièces SAV D'origine Maintenance

                                                              Cartouches de remplacement et pièces d'usure pour entretien sans démonter le groupe.

                                                              • Cartouches thermostatiques : Températures de 53°C, 57°C, 63°C, 72°C et 78°C
                                                              • Moteur Grundfos UPM3L : Tête de circulateur de rechange Classe A
                                                              • Thermomètres à plongeur : Cadrans de remplacement avec ressort de maintien
                                                              • Vannes de rechange : Boisseaux sphériques d'origine en 28mm et 1"1/4

                                                              Pourquoi le clapet de thermosiphon intégré et le thermostat de fumée sont-ils essentiels ?

                                                              Configurés par Nideck Chauffage, les composants du Laddomat 21-60 protègent votre installation au bois de manière passive et active. Le corps du Laddomat intègre un clapet de thermosiphon automatique : en cas de panne d'électricité générale, la bille de clapet s'ouvre pour autoriser une circulation par gravité vers le ballon tampon NIA, complétant l'action de la soupape thermique Watts STS 20S. En fin de feu, l'ajout d'un thermostat de fumée coupe immédiatement le circulateur dès que les braises s'éteignent, empêchant l'eau chaude du ballon de se refroidir à travers la chaudière à bois.

                                                              Choix de la cartouche thermique, stratification et sécurité gravitaire

                                                              Quelle cartouche d'ouverture choisir entre 63°C et 72°C pour une chaudière à bois ?

                                                              La cartouche tarée à 72°C est le standard d'atelier pour les chaudières à bois bûches couplées à un grand ballon tampon. Elle maintient un retour d'eau chaud qui élève le foyer à plus de 75°C, assurant une combustion complète des goudrons et chargeant le ballon avec une eau à haute température propice à une stratification immédiate. La cartouche tarée à 63°C est recommandée pour les chaudières à gazéification de forte puissance ou les réseaux de radiateurs exigeant une mise en circulation plus rapide dès l'allumage.

                                                              Comment fonctionne le clapet de thermosiphon gravitaire automatique intégré ?

                                                              Le Laddomat 21-60 intègre un clapet interne à battant ou bille libre. Lorsque le circulateur tourne, la pression dynamique plaque le clapet sur son siège pour forcer le passage par la cartouche thermostatique. Si une coupure d'électricité arrête la pompe alors que la chaudière est en pleine chauffe, la pression de circulation retombe : le clapet s'ouvre par simple gravité sous la poussée de l'eau chaude. Si le ballon tampon est situé au même niveau ou plus haut que la chaudière avec une tuyauterie en pente ascendante, une circulation naturelle par thermosiphon s'établit pour évacuer les calories vers le ballon sans surchauffe.

                                                              Pourquoi associer le thermostat de fumée au circulateur du Laddomat 21-60 ?

                                                              Les techniciens de Nideck Chauffage préconisent la pose du thermostat de fumée 50°C à 300°C sur le conduit de départ de fumée. Lorsque la flambée se termine, les braises s'éteignent et la chaudière commence à refroidir. Sans thermostat de fumée, le circulateur continuerait de fonctionner tant que l'eau du corps de chauffe est tiède : l'eau chaude accumulée dans le ballon tampon repasserait à travers la chaudière éteinte et ses calories seraient aspirées par le tirage de la cheminée. En coupant le circulateur dès que les fumées descendent sous 80°C, le thermostat conserve l'intégralité des calories dans le réservoir tampon.

                                                              Comment lire et interpréter les trois thermomètres intégrés sur les vannes ?

                                                              Les trois cadrans permettent de diagnostiquer la chauffe en un coup d'œil :

                                                              • Thermomètre supérieur (Aller chaudière) : Indique la température de l'eau sortant du foyer (généralement 75°C à 85°C).
                                                              • Thermomètre inférieur gauche (Retour ballon) : Indique la température de l'eau revenant du fond du ballon tampon (généralement froide à 30°C à 40°C en début de chauffe).
                                                              • Thermomètre inférieur droit (Retour chaudière) : Indique la température exacte de l'eau réinjectée dans le corps de chauffe après mélange : elle doit être égale ou supérieure à la consigne de la cartouche (ex : 72°C) pour valider l'absence de condensation.

                                                              Quelle est la différence entre le Laddomat 21-60 et le modèle compact 11-30 ?

                                                              Le modèle Laddomat 11-30 est un groupe compact avec raccords en 1" F destiné aux chaudières bois jusqu'à 30kW. Le Laddomat 21-60 est un ensemble plus massif à section de passage élargie (raccords 28mm à olive ou 1"1/4 F) conçu pour les puissances de 25kW à 80kW. Il intègre un clapet de thermosiphon gravitaire automatique de sécurité et des vannes d'arrêt à thermomètres démontables qui permettent d'isoler l'unité pour nettoyer la cartouche ou remplacer la tête de pompe sans vidanger la chaufferie.

                                                              Conseil technique par Nideck Chauffage
