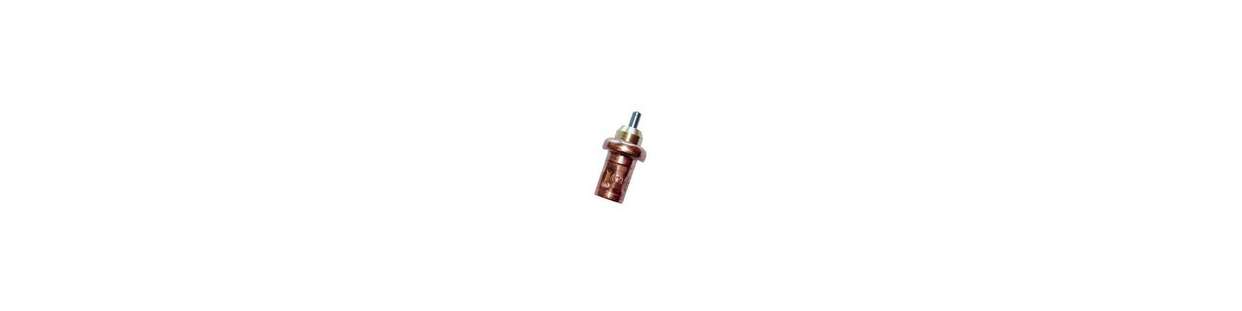

Laddomat Cartouche
Ajustez la température de retour de votre chaudière ou remplacez un élément d'usure avec nos cartouches thermostatiques d'origine Laddomat. Compatibles avec l'ensemble des unités de charge Laddomat 11-30, 21-60 et 21-100, elles sont disponibles en 8 températures d'ouverture de 53°C à 87°C (53°C, 57°C, 63°C, 66°C, 72°C, 78°C, 83°C et 87°C). Retrouvez ici la cartouche adaptée à votre combustible pour éliminer le point de rosée et assurer la stratification de votre ballon tampon.
8 produits
Cartouches thermostatiques Laddomat : températures d'ouverture de 53°C à 87°C pour unités 11-30, 21-60 et 21-100
Comment choisir la température d'ouverture adaptée à sa chaudière et son combustible ?
La plage thermique recommandée pour chaudières à bûches couplées à un ballon tampon.
- Cartouche 72°C (Réf 1456) : Le standard universel du bois bûche pour stratification nette
- Cartouche 63°C (Réf 5839) : Pour chaudières à gazéification à mise en charge rapide

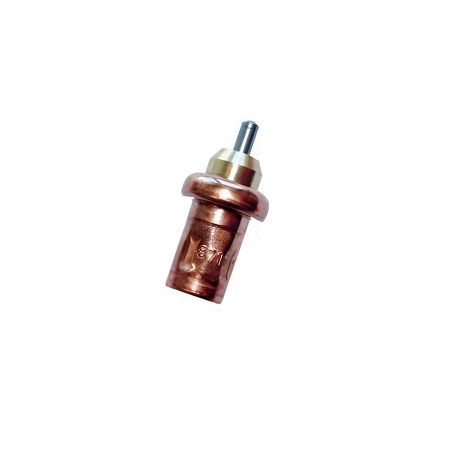

- Cartouche 66°C (Réf 8719) : Palier intermédiaire pour régimes d'eau modulés
- Protection : Maintient l'eau de retour au-dessus de 60°C en continu
Pour chaudières à granulés compactes, chaudières fonte ou relèves basse température.
- Cartouche 57°C (Réf 3111) : Ouverture précoce pour chaudières à pellets automatiques
- Cartouche 53°C (Réf 8716) : Pour circuits de relève ou retours d'eau tiède
- Circulation rapide : Alimente le réseau sans attendre une surchauffe du corps
- Sécurité fonte : Évite les chocs thermiques brutaux sur les éléments assemblés
Pour grands ballons tampons de 2000L à 3000L et chaufferies biomasse exigeantes.

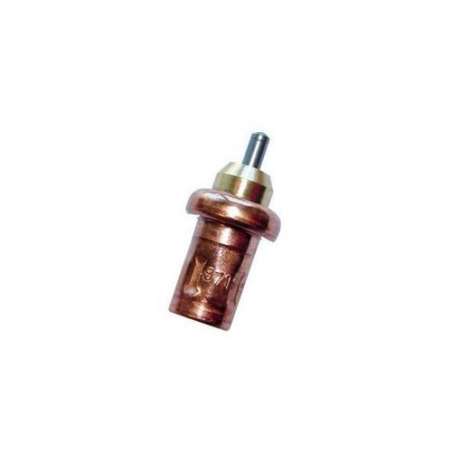

- Cartouche 78°C (Réf 1457) : Pour stockage thermique à très haute température
- Cartouche 83°C (Réf 8900) : Réservée aux chaudières avec départ supérieur à 85°C
- Cartouche 87°C (Réf 8901) : Pour applications industrielles ou réseaux déportés
- Autonomie maximale : Sature le ballon tampon à sa capacité calorifique maximale
Pourquoi vérifier l'état de sa cartouche Laddomat lors de l'entretien annuel ?
Configurées par Nideck Chauffage, les cartouches thermostatiques Termoventiler s'usent mécaniquement au fil des milliers de cycles de chauffe. Si la cire interne perd son étanchéité ou si le piston s'entartre, la cartouche peut rester bloquée en position ouverte (provoquant un retour d'eau trop froid et le goudronnage du corps de chauffe) ou fermée (entraînant la surchauffe immédiate de la chaudière). Le remplacement de la cartouche est une opération de maintenance simple qui redonne à votre unité Laddomat 21-60 ou Laddomat 11-30 sa précision de régulation d'origine pour charger votre ballon tampon NIA.
Procédure de remplacement, diagnostic de panne et choix thermique
Quelle est la cartouche recommandée par défaut pour une chaudière à bois bûches ?
La cartouche tarée à 72°C est le standard technique universel préconisé pour toute chaudière à bois bûche raccordée à un ballon tampon. Elle maintient l'eau de retour vers la chaudière entre 65°C et 72°C, ce qui garantit que les parois en acier de 6mm restent chaudes et sans suie collante. Elle permet également au ballon tampon de recevoir une eau directement chauffée à 75°C ou 80°C, créant une stratification thermique franche sans mélanger l'eau froide du fond.
Quels sont les symptômes d'une cartouche thermostatique bloquée ou défaillante ?
Deux comportements anormaux sur les thermomètres du Laddomat signalent une défaillance de la cartouche :
- Cartouche bloquée fermée : La chaudière monte en surchauffe rapide (plus de 95°C) alors que le thermomètre du ballon reste froid. Le Laddomat n'ouvre pas le passage vers le réservoir tampon.
- Cartouche bloquée ouverte (ou ressort avachi) : La chaudière peine à monter en température et plafonne à 50°C ou 55°C. Les parois du foyer s'encrassent de bistre noir brillant car l'eau froide du ballon pénètre dans la chaudière dès l'allumage sans bouclage préalable.
Comment remplacer la cartouche dans un groupe Laddomat sans vidanger la chaufferie ?
Les techniciens de Nideck Chauffage rappellent la simplicité de l'intervention :
- Arrêtez la chaudière et laissez refroidir l'eau sous 40°C.
- Fermez les 3 vannes d'arrêt intégrées au Laddomat (Aller chaudière, Retour chaudière, Retour ballon).
- Placez un récipient sous l'appareil et dévissez le gros bouchon en laiton situé sous le corps de vanne. Seul un demi-litre d'eau résiduelle s'écoule.
- Retirez l'ancienne cartouche et son ressort, insérez la nouvelle cartouche d'origine dans le bon sens (piston vers le haut).
- Revissez le bouchon avec son joint torique neuf, rouvrez les 3 vannes et contrôlez l'absence de fuite.
Peut-on tester une cartouche thermostatique avant de la remonter dans la vanne ?
Oui, le test d'atelier traditionnel à la casserole est très efficace. Plongez la cartouche dans une casserole d'eau froide accompagnée d'un thermomètre plongeur. Chauffez progressivement l'eau : observez le piston central. Dès que l'eau atteint la température gravée sur la capsule (par exemple 72°C), le piston doit commencer à sortir de son logement d'environ 5mm à 8mm. Laissez refroidir : le piston doit rentrer complètement sous l'action de son ressort interne. Si le piston ne bouge pas, la capsule de cire a perdu son étanchéité et doit être remplacée.
Pourquoi une cartouche 72°C améliore-t-elle la stratification dans le ballon tampon ?
Dans un ballon tampon, l'eau s'organise en strates selon sa densité : l'eau très chaude reste au sommet et l'eau froide au fond. Avec une cartouche trop basse (53°C), la chaudière injecte une eau tiède dès le début : le circulateur brasse le ballon et l'ensemble de la cuve devient tiède à 50°C, ce qui est insuffisant pour alimenter des radiateurs en fonte. Avec une cartouche à 72°C, l'eau injectée au sommet du réservoir est immédiatement utilisable à 75°C-80°C pour le chauffage, tandis que le bas reste froid, assurant un rendement maximal de la chaudière.
