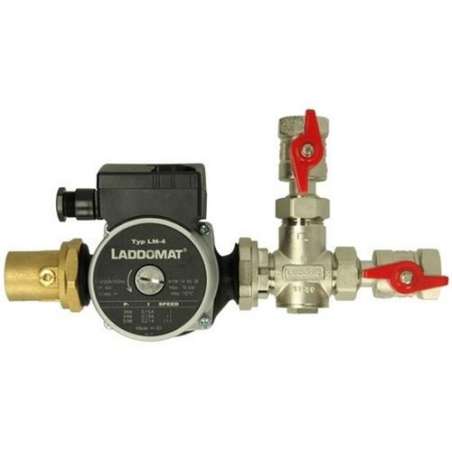

Laddomat 11-30
Protégez votre chaudière bois contre le bistrage et la condensation avec les unités de recyclage thermique Laddomat 11-30. Équipées d'une pompe haute efficacité Classe A, d'un corps en laiton avec raccords 1" Femelle (26x34mm) et d'une cartouche thermostatique d'ouverture (53°C, 57°C ou 72°C), elles assurent une montée rapide en température du foyer jusqu'à 30kW. Retrouvez ici les kits complets prêts à poser pour alimenter votre ballon tampon avec une stratification thermique nette.
3 produits
Unités de recyclage thermique Laddomat 11-30 : protection anti-condensation jusqu'à 30kW
Pourquoi le bouclage thermique Laddomat est-il nécessaire sur une chaudière à bois ?
Le réglage de référence pour chaudières à bois bûches raccordées à un ballon tampon.
- Modèle 72°C complet : Cartouche tarée à 72°C avec circulateur Classe A
- Stratification franche : Assure une eau de départ très chaude vers le haut de cuve
- Protection anti-goudron : Bloque tout retour d'eau sous 65°C vers l'acier
- Raccordement : Taraudage femelle G1" (26x34mm)
Pour chaudières à granulés ou chaudières fonte nécessitant une ouverture plus basse.
- Modèle 57°C complet : Cartouche d'ouverture calibrée à 57°C
- Ouverture précoce : Alimente le réseau de chauffage plus rapidement
- Usage préconisé : Chaudières pellets à allumage automatique
- Raccordement : Taraudage femelle G1" (26x34mm)
Pour régimes d'eau tiède ou relèves spécifiques évitant les surchauffes de retour.
- Modèle 53°C complet : Cartouche d'ouverture à 53°C
- Applications : Réseaux mixtes avec planchers chauffants en direct
- Pompe basse consommation : Conforme directive européenne ErP
- Raccordement : Taraudage femelle G1" (26x34mm)
Pourquoi associer un thermostat de fumée et un ballon tampon au Laddomat 11-30 ?
Configurés par Nideck Chauffage, les composants du circuit primaire sécurisent le stockage thermique. L'eau réchauffée par le Laddomat 11-30 est envoyée vers un ballon tampon NIA pour être stockée sans forcer la chaudière à étouffer le feu. L'installation d'un thermostat de fumée 50°C à 300°C sur le conduit de sortie est obligatoire : dès que les braises s'éteignent, le thermostat coupe automatiquement l'alimentation du circulateur, évitant ainsi que l'eau chaude du ballon ne repasse dans la chaudière froide pour se dissiper dans la cheminée. Si votre chaudière développe une puissance supérieure à 30kW, optez pour l'unité grand débit Laddomat 21-60.
Fonctionnement hydraulique, choix de cartouche et gestion de fin de feu
Quelle est la différence entre le Laddomat 11-30 et le Laddomat 21-60 ?
La différence repose sur la section de passage et la puissance admissible. Le modèle Laddomat 11-30 dispose d'un corps compact en 1" Femelle (26x34mm) dimensionné pour les chaudières bois et granulés jusqu'à 30kW. L'unité Laddomat 21-60 est un groupe plus imposant équipé de vannes d'arrêt intégrées avec thermomètres, d'un clapet de thermosiphon gravitaire et de raccords élargis en 28mm à olive ou 1"1/4 F : il est calibré pour les chaudières de 25kW à 80kW nécessitant des débits de transfert supérieurs vers de grands ballons tampons.
Pourquoi la cartouche 72°C est-elle préconisée pour le bois bûche ?
Les techniciens de Nideck Chauffage recommandent systématiquement la cartouche tarée à 72°C sur les installations de chaudières à bûches couplées à un ballon tampon. Le bois bûche dégage des goudrons et de l'humidité acide tant que la température interne du métal ne dépasse pas 60°C. Avec une cartouche 72°C, le retour d'eau reste supérieur à 65°C : la combustion s'opère à haute température, les parois de la chaudière restent propres sans bistre, et l'eau injectée au sommet du ballon tampon atteint immédiatement 75°C à 80°C pour une stratification thermique nette.
Comment le Laddomat empêche-t-il la condensation acide dans la chaudière ?
Les fumées de bois contiennent de la vapeur d'eau qui se condense sous forme liquide au contact d'une paroi métallique refroidie sous 55°C (phénomène du point de rosée). Cette eau se combine aux suies pour former de l'acide pyroligneux corrosif. Le Laddomat 11-30 intègre une cartouche thermostatique qui bloque l'arrivée d'eau froide du ballon tampon lors de l'allumage. La pompe fait tourner l'eau en boucle fermée sur la chaudière : le corps de chauffe franchit la zone critique de condensation en moins de 10 minutes, protégeant l'acier contre le percement.
À quoi sert le thermostat de fumée connecté au circulateur du Laddomat ?
Le thermostat de fumée à applique se fixe sur le conduit de raccordement et sert d'interrupteur automatique pour le circulateur. Lorsque le feu démarre et que le conduit atteint 80°C à 100°C, le thermostat autorise le fonctionnement du Laddomat. Quand la combustion est terminée et que le conduit refroidit, le thermostat coupe net le circulateur. Cette coupure automatique emprisonne la chaleur dans le ballon tampon et évite que la pompe ne fasse circuler l'eau chaude inutilement dans la chaudière éteinte.
Comment remplacer la cartouche thermostatique interne sans changer l'appareil ?
La maintenance du Laddomat s'effectue facilement grâce à sa conception modulaire. Isolez l'appareil à l'aide des vannes d'arrêt amont et aval, puis dévissez le bouchon inférieur en laiton du corps de vanne. La cartouche thermique Laddomat et son ressort se retirent directement à la main. Vous pouvez ainsi remplacer une cartouche usagée ou changer la température d'ouverture (par exemple passer de 57°C à 72°C) en quelques minutes sans démonter le circulateur ni modifier la tuyauterie.
