Cheminée Inox Double Paroi 80mm
Évacuez les fumées de votre poêle ou insert à granulés en toute sécurité avec nos conduits inox double paroi isolés de diamètre intérieur Ø 80mm (Ø extérieur 130mm). Conçus avec une paroi intérieure en inox 316L résistant aux condensats acides et une isolation en laine de roche de 25mm, ils garantissent un tirage thermique régulier en façade extérieure ou traversée de combles.
Brides de sécurité incluses avec l’ensemble des éléments droits, coudes et tés (hors réductions).
Besoin d'une section plus large pour un conduit de grande hauteur ? Accédez directement au conduit double paroi Ø 100mm →
38 produits

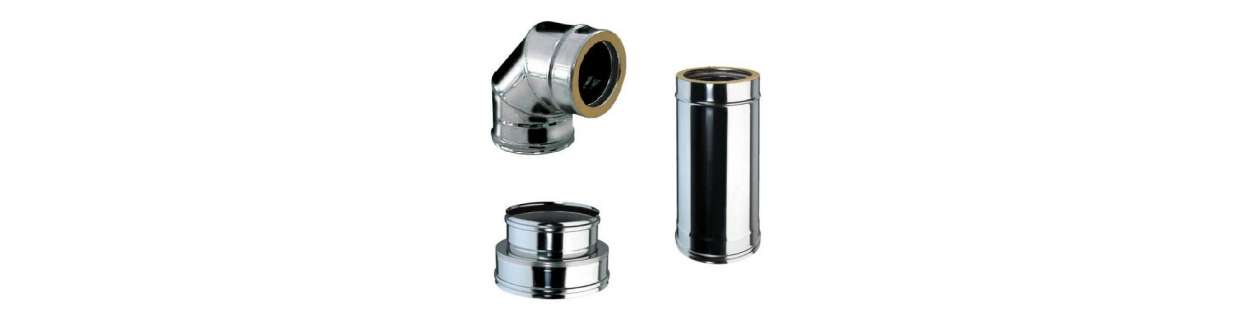

Conduits de cheminée inox double paroi isolés Ø 80mm : intérieur inox 316L et extérieur inox 304
Comment composer votre colonne d'évacuation extérieure ou traversée de combles en Ø 80mm ?
Tuyaux droits isolés pour monter la colonne verticale en limitant le nombre de raccords.

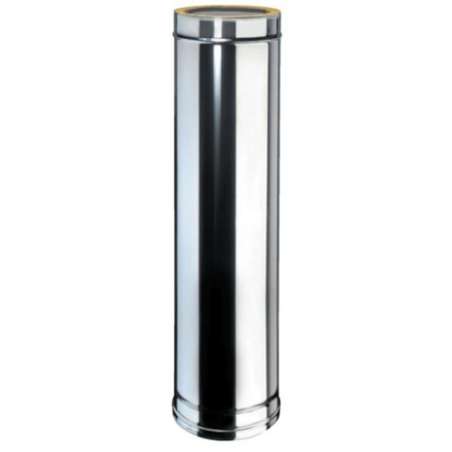

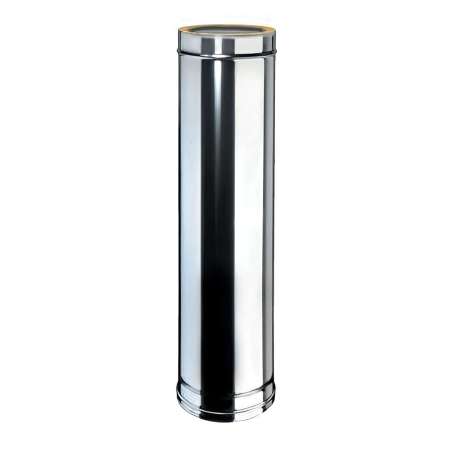

- Élément droit 1 mètre : Section principale pour monter la colonne verticale

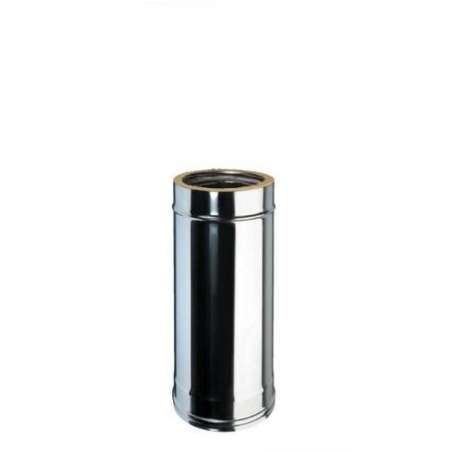

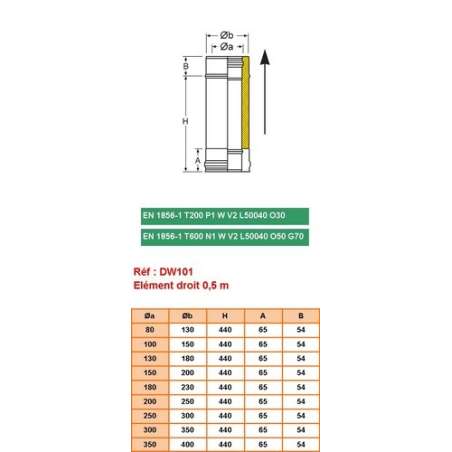

- Élément droit 0,5 mètre : Ajustement de hauteur sous plafond ou traversée

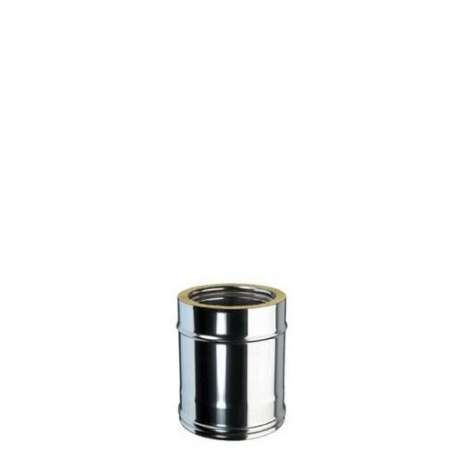

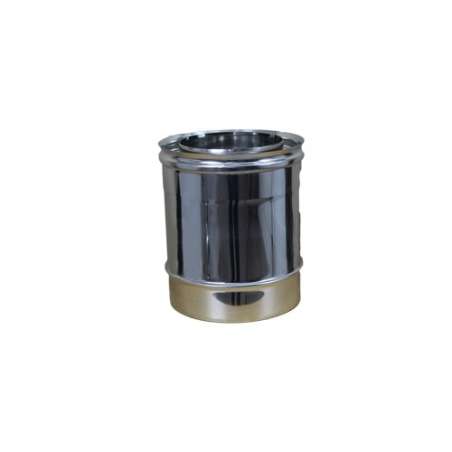

- Sections courtes : Longueurs de 0,33m et 0,25m pour calage précis
- Emboîtement : Guidage mâle-femelle avec collier de verrouillage fourni
Pour contourner un avant-toit ou une poutre de charpente en conservant l'isolation.

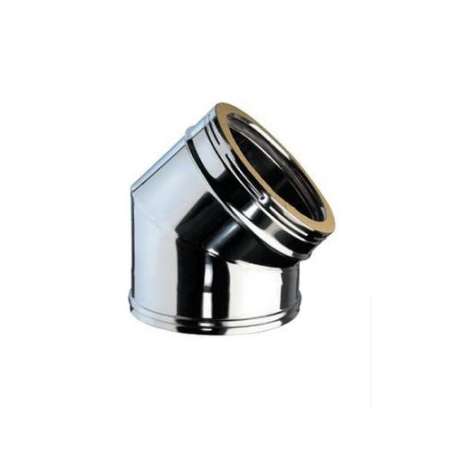

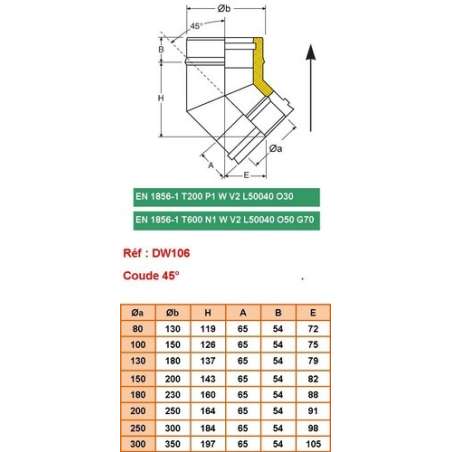

- Coude 45° : L'angle standard pour dévoiement conforme aux règles DTU 24.1

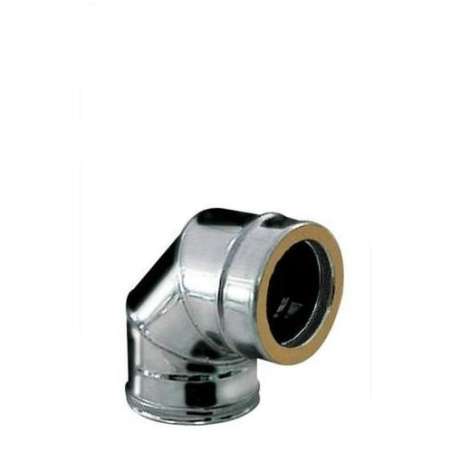

- Coude 90° : Changement d'orientation d'équerre en sortie murale

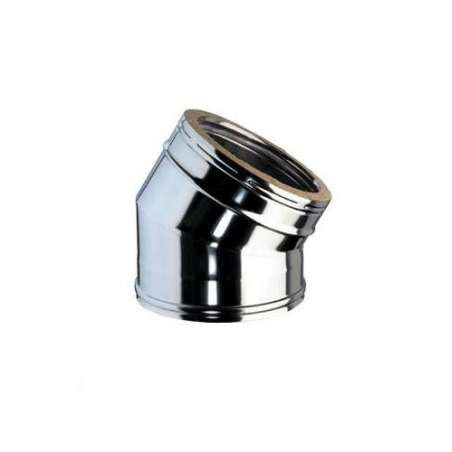

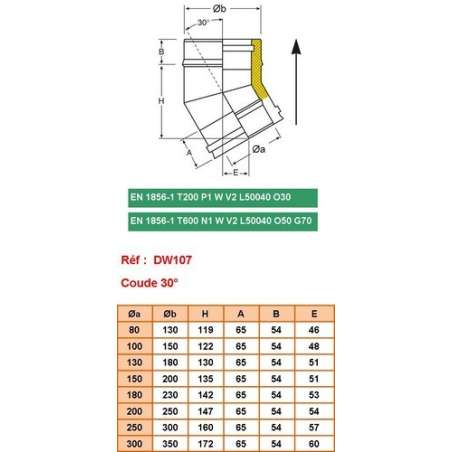

- Angles faibles : Modèles à 30° et 15° pour décalages légers
- Continuité thermique : Isolation laine de roche ininterrompue sur le coude
Composants de base pour départ mural extérieur et évacuation des condensats.

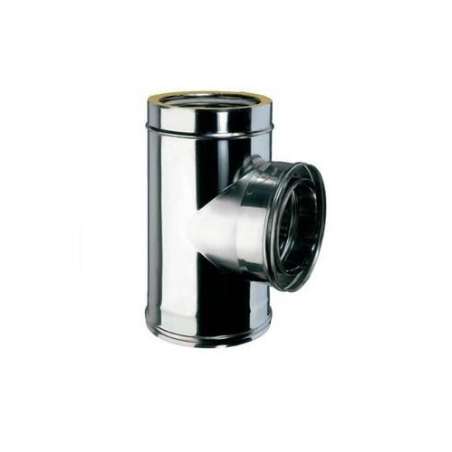

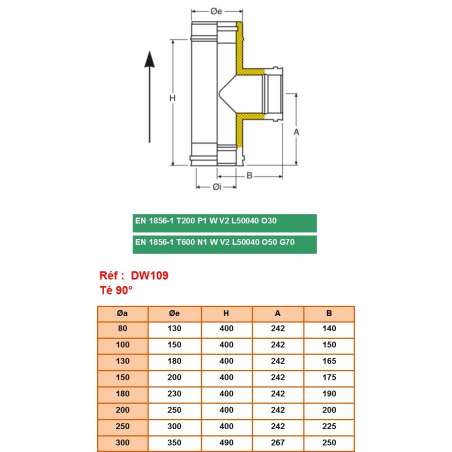

- Té 90° avec piquage : Point de jonction entre traversée horizontale et conduit vertical

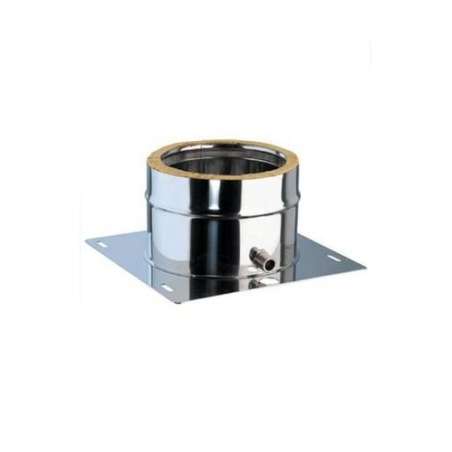

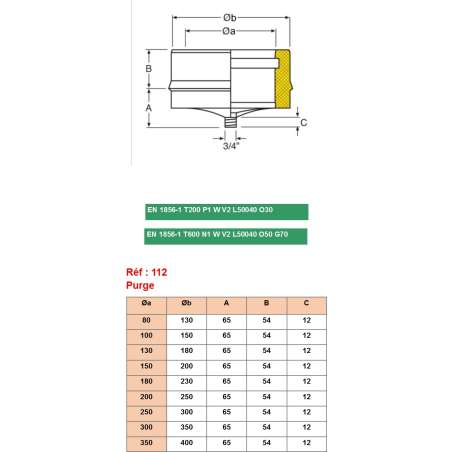

- Purge avec récupérateur de condensats : Évacue les liquides en pied de colonne

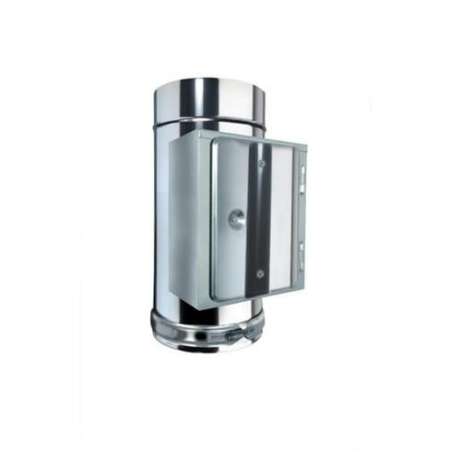

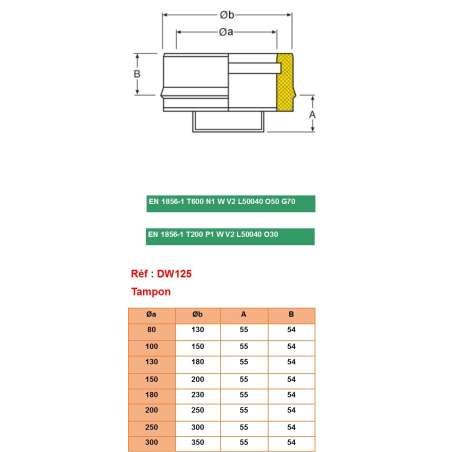

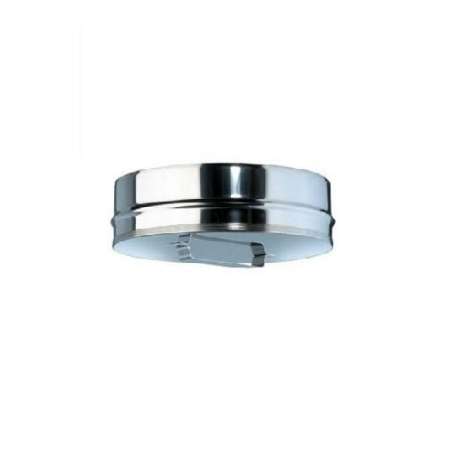

- Tampon de visite avec poignée : Accès direct pour le ramonage mécanique

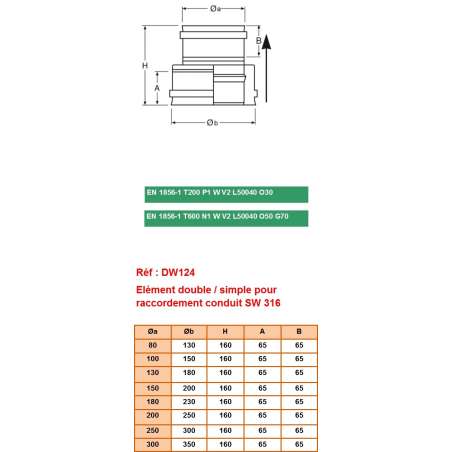

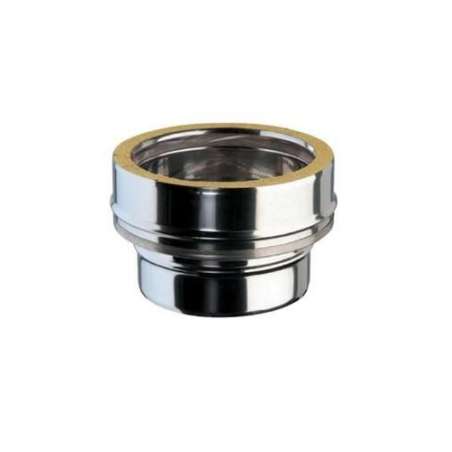

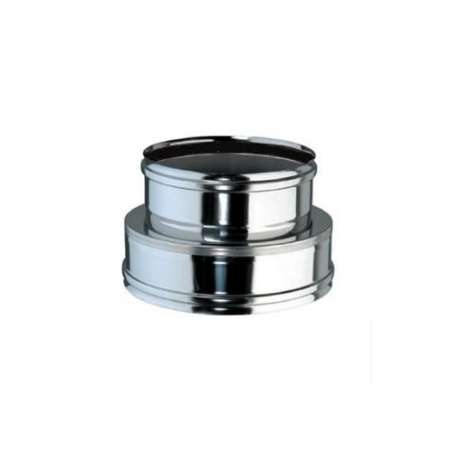

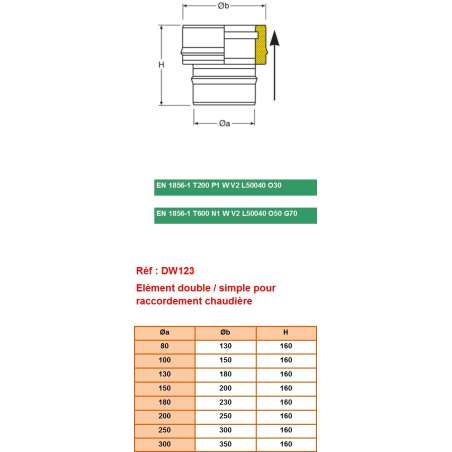

- Raccord poêle : Raccord double vers simple paroi pour la liaison intérieure
Accessoires de charge, d'étanchéité sous tuiles et de protection contre la pluie.

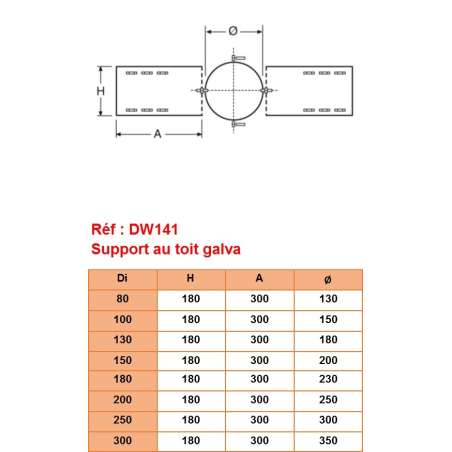

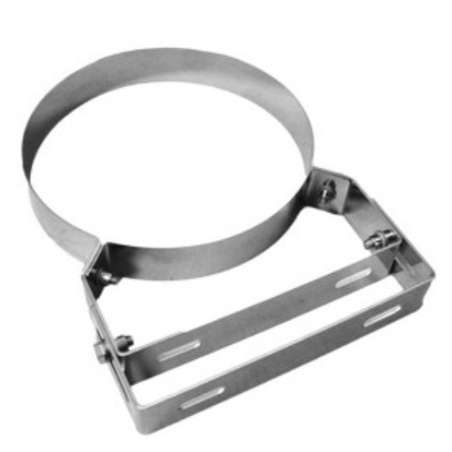

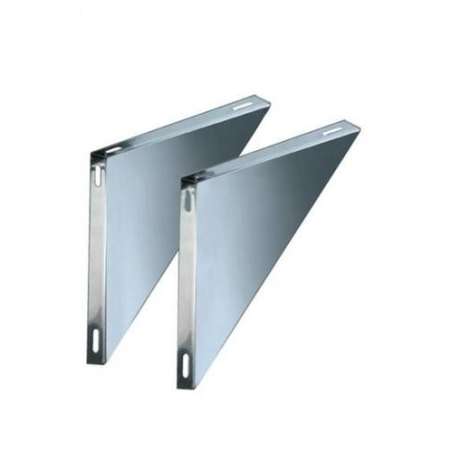

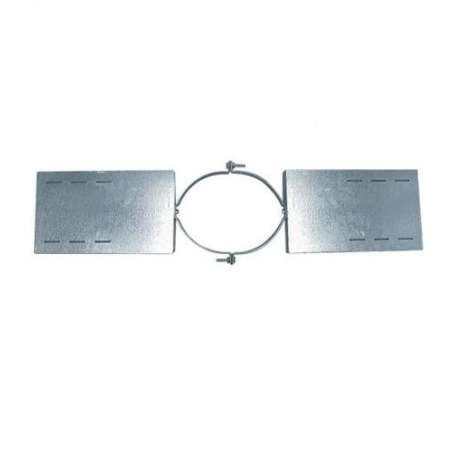

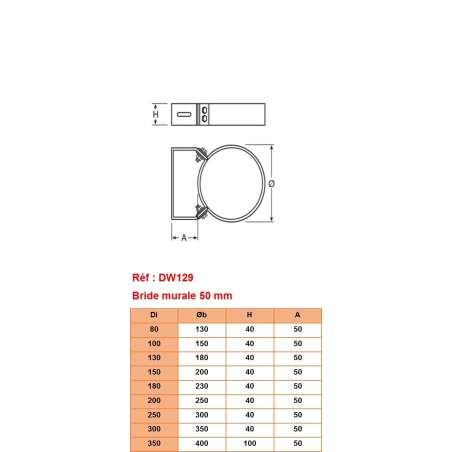

- Support mural standard : Reprise de charge mécanique de la colonne en façade

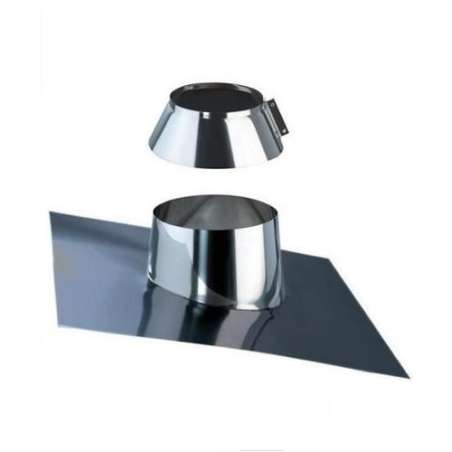

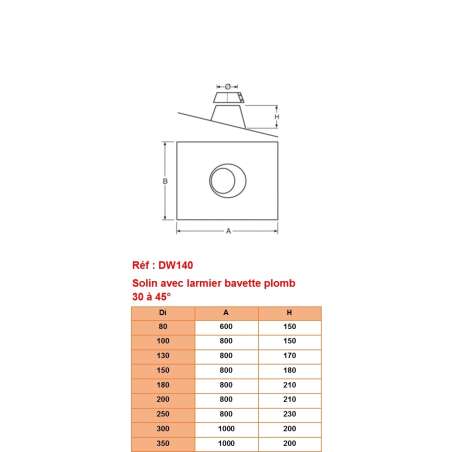

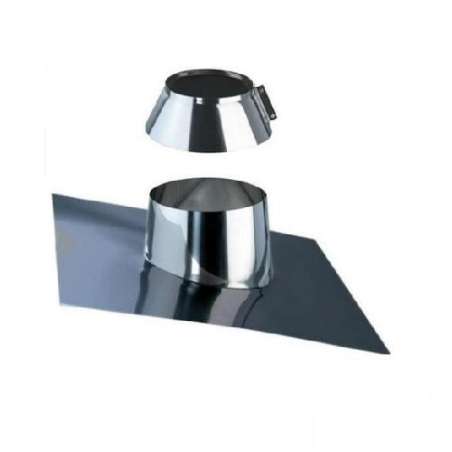

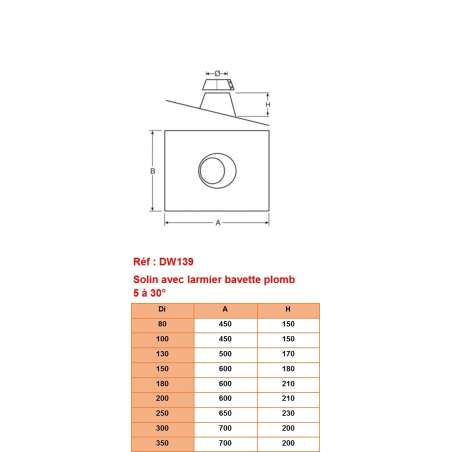

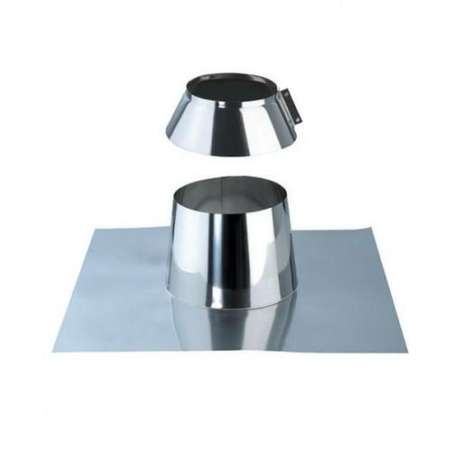

- Solin avec bavette plomb (5° à 30°) : Étanchéité sous tuiles avec collet d'intempéries

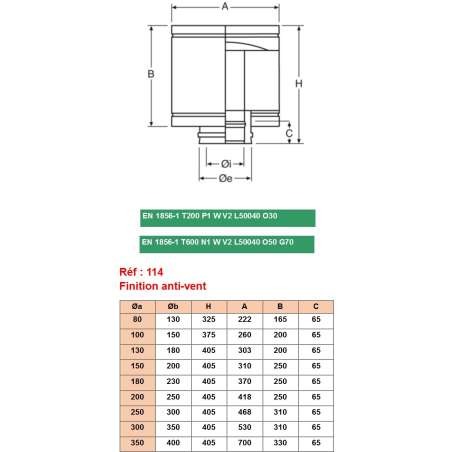

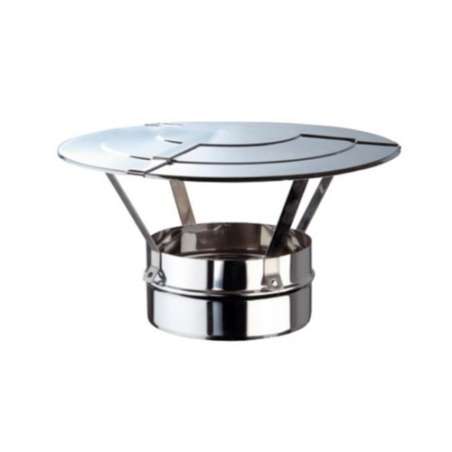

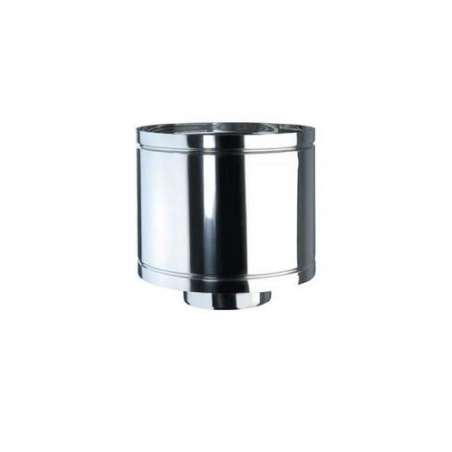

- Chapeau pare-pluie inox : Protège le conduit contre les infiltrations d'eau

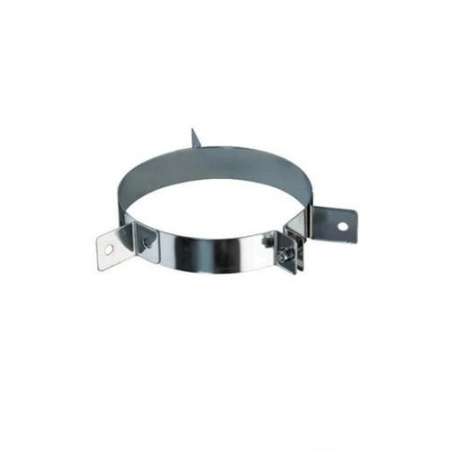

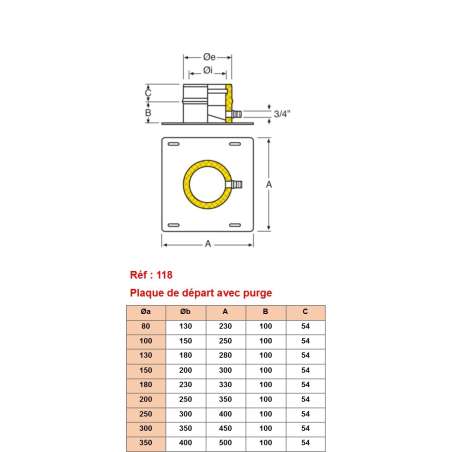

- Stabilité vent : Bride de haubanage au-delà de 1,5m de sortie de toit
Pourquoi basculer sur un diamètre supérieur Ø 100mm pour un poêle à granulés ?
Le diamètre intérieur de 80mm est la norme d'usine pour la grande majorité des poêles à granulés dont la hauteur de conduit reste inférieure à 5 mètres avec un tracé direct. Dès lors que votre installation dépasse 5 mètres de hauteur verticale, qu'elle comporte deux coudes à 45° ou qu'elle se situe en zone venteuse, la résistance aéraulique interne augmente. Les fumées peuvent alors freiner et provoquer des défauts de pressostat sur le poêle. Dans ce cas, les règles de calcul du DTU 24.1 préconisent d'installer un conduit isolé double paroi Ø 100mm pour maintenir un tirage fluide sans perte de charge.
Règles de pose du conduit isolé Ø 80mm, écart au feu de 80mm et normes DTU 24.1
Quel appareil raccorder sur un conduit double paroi de diamètre 80mm ?
La section de Ø 80mm intérieur (130mm extérieur) est conçue exclusivement pour l'évacuation des fumées de poêles à granulés de bois (pellets), inserts à granulés et petites chaudières à granulés dont la buse de sortie mesure 80mm. Ce diamètre ne doit jamais être utilisé pour un appareil à bois bûches (poêle à bois, insert traditionnel), ces derniers exigeant un diamètre minimal de 150mm à 180mm pour évacuer les volumes de gaz de combustion sans refoulement.
Quand faut-il privilégier le diamètre 100mm par rapport au diamètre 80mm ?
Les techniciens de Nideck Chauffage recommandent d'augmenter le diamètre vers le double paroi Ø 100mm dans trois situations de chantier précises : lorsque la hauteur totale du conduit dépasse 5 mètres, lorsque le tracé comporte plus de deux coudes à 45° générant des frottements aérauliques, ou si l'habitation est située en altitude (supérieure à 800 mètres). L'élargissement à 100mm compense la perte de charge et assure l'évacuation parfaite des gaz sans solliciter excessivement l'extracteur du poêle.
Comment calculer le diamètre extérieur et les réservations de plancher en Ø 80mm ?
Grâce aux 25mm d'isolation en laine de roche répartis sur tout le pourtour, le diamètre extérieur total d'un conduit de 80mm intérieur est de 130mm. Pour traverser un plafond ou un plancher en bois, la trémie doit réserver un espace suffisant pour respecter la distance de sécurité aux matériaux combustibles de 80mm tout autour du tube extérieur : la réservation brute dans le plancher doit donc mesurer au minimum 290 x 290mm (130mm de tube + 80mm de vide d'air de chaque côté).
Quelle est la distance de sécurité (écart au feu) obligatoire selon le DTU 24.1 ?

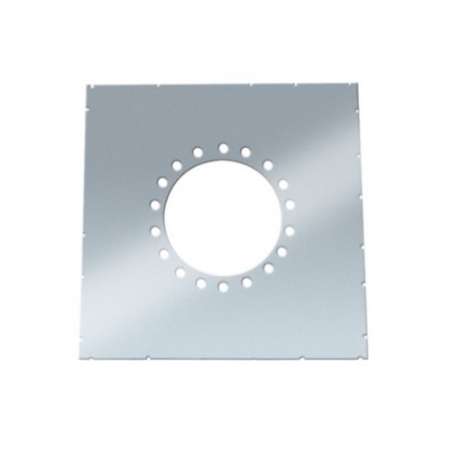

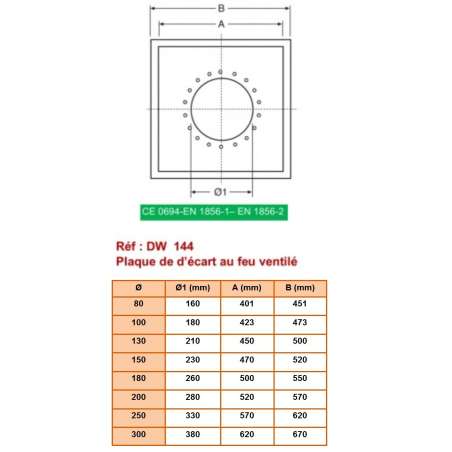

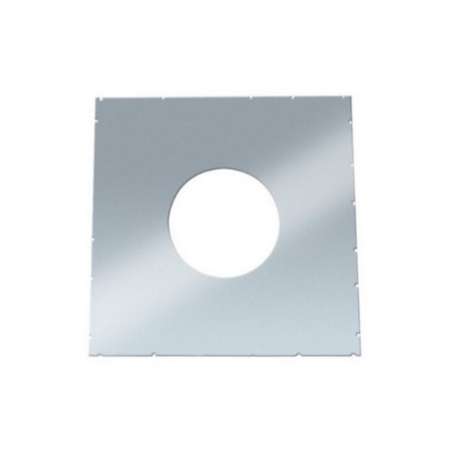

Certifié classe de température T450, le conduit isolé double paroi Nideck DW impose une distance de sécurité minimale de 80mm par rapport à tout élément combustible (chevrons de charpente, liteaux en bois, isolants inflammables, cloisons en plaques de plâtre cartonné). Cette distance se mesure impérativement à partir de la paroi extérieure de 130mm du tube. Lors de la traversée de planchers ou de combles, cet espace d'air doit rester ventilé et protégé par une plaque d'écart au feu en acier.
Pourquoi chaque élément droit et coude intègre-t-il sa bride de sécurité ?
La bride de sécurité métallique profilée est fournie d'origine avec chaque tuyau droit, coude ou té. Elle vient verrouiller mécaniquement la jonction mâle-femelle entre les deux éléments. Ce serrage empêche tout déboîtement accidentel causé par les rafales de vent en extérieur ou les vibrations thermiques, tout en garantissant un alignement vertical rigide de la colonne de fumée sur toute sa hauteur.
