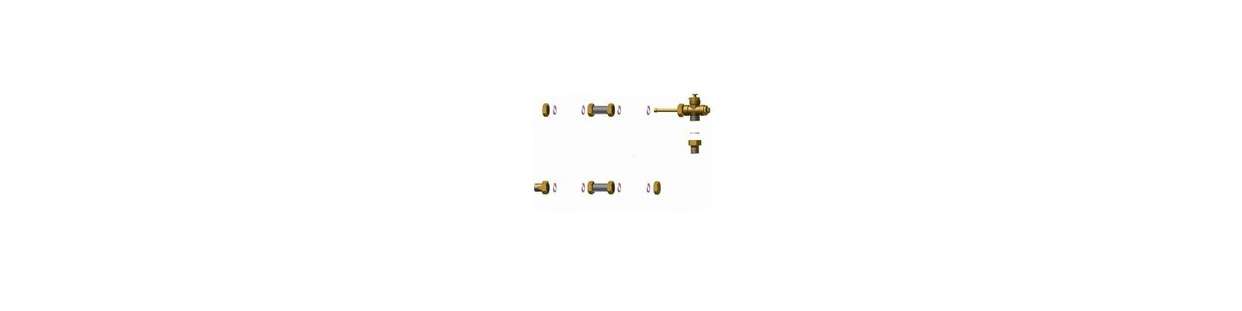

Kits de Raccordement Hydraulique pour Capteurs Solaires Ø 22mm

Capteur Solaire Raccordement

Raccordez votre champ de capteurs solaires thermiques sans soudure avec nos kits de raccordement hydraulique pour 1 à 8 panneaux. Équipés de raccords bicônes à olive de serrage Ø 22mm en laiton haute température (résistant à plus de 200°C), ils assurent l'interconnexion étanche des panneaux Nidosol 200, le bouchage des sorties et l'insertion de la sonde de régulation PT1000 dans un doigt de gant dédié. Retrouvez nos packs calibrés pour une liaison fiable vers vos tubes inox pré-isolés DN16 et DN20.

Filtres actifs

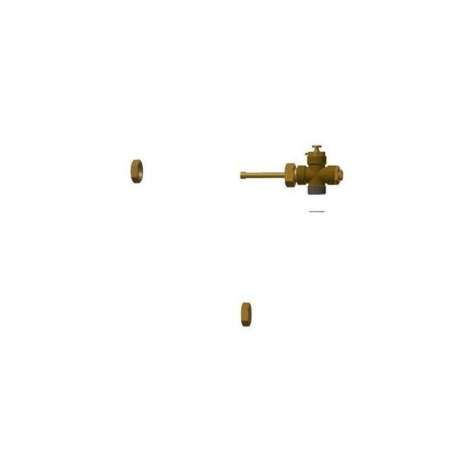

Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 1 panneau solaire thermique.
      Réalisez la connexion hydraulique de votre capteur solaire en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons en laiton, un Té à purgeur manuel et un doigt de gant pour sonde.
      36,00 €Prix
      Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 1 panneau solaire thermique.
          Réalisez la connexion hydraulique de votre capteur solaire en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons en laiton, un Té à purgeur manuel et un doigt de gant pour sonde.
          36,00 €Prix

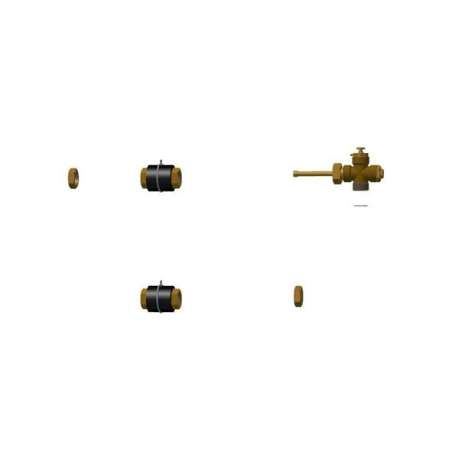

          Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 2 panneaux solaires thermiques.
              Réalisez la connexion hydraulique de vos deux capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
              51,00 €Prix
              Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 2 panneaux solaires thermiques.
                  Réalisez la connexion hydraulique de vos deux capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                  51,00 €Prix

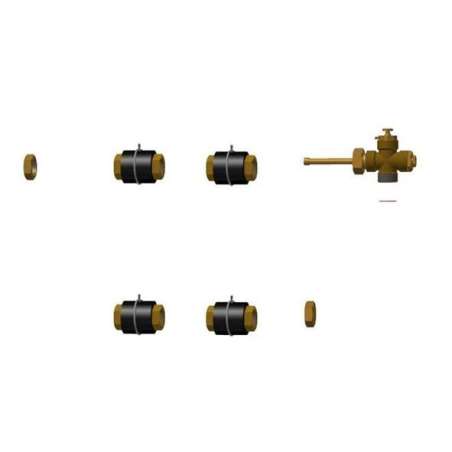

                  Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 3 panneaux solaires thermiques.
                      Réalisez la connexion hydraulique de vos trois capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                      64,00 €Prix
                      Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 3 panneaux solaires thermiques.
                          Réalisez la connexion hydraulique de vos trois capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                          64,00 €Prix

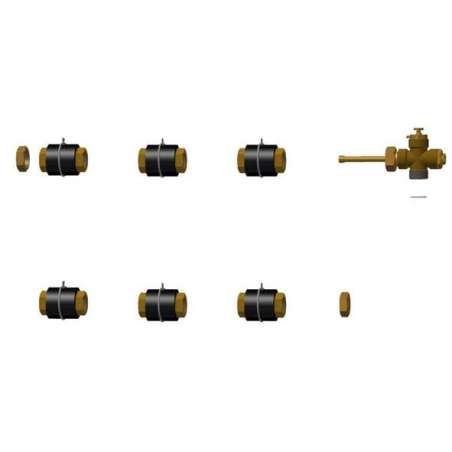

                          Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 4 panneaux solaires thermiques.
                              Réalisez la connexion hydraulique de vos quatre capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                              78,00 €Prix
                              Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 4 panneaux solaires thermiques.
                                  Réalisez la connexion hydraulique de vos quatre capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                  78,00 €Prix
                                  Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 5 panneaux solaires thermiques.
                                      Réalisez la connexion hydraulique de vos cinq capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                      92,00 €Prix
                                      Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 5 panneaux solaires thermiques.
                                          Réalisez la connexion hydraulique de vos cinq capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                          92,00 €Prix

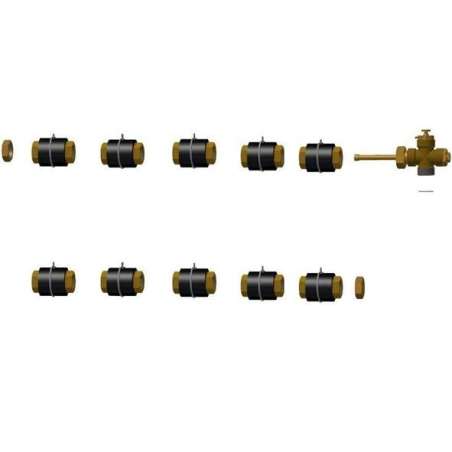

                                          Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 6 panneaux solaires thermiques.
                                              Réalisez la connexion hydraulique de vos six capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                              106,00 €Prix
                                              Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 6 panneaux solaires thermiques.
                                                  Réalisez la connexion hydraulique de vos six capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                                  106,00 €Prix

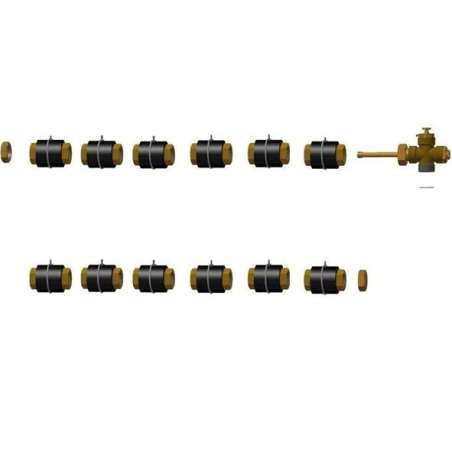

                                                  Ensemble raccordement 7 panneaux solaires
                                                      Réalisez la connexion hydraulique de vos sept capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                                      120,00 €Prix
                                                      Ensemble raccordement 7 panneaux solaires
                                                          Réalisez la connexion hydraulique de vos sept capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                                          120,00 €Prix

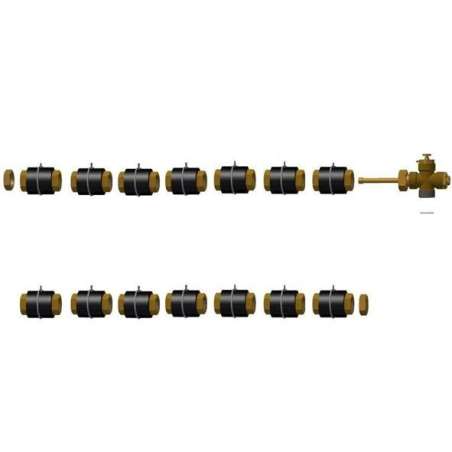

                                                          Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 8 panneaux solaires thermiques.
                                                              Réalisez la connexion hydraulique de vos huit capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                                              134,00 €Prix
                                                              Kit de raccordement hydraulique complet fileté G3/4" (20x27mm) pour 8 panneaux solaires thermiques.
                                                                  Réalisez la connexion hydraulique de vos huit capteurs solaires en série en toute simplicité. Ce kit de raccordement de G3/4" mâle inclut les bouchons, les liaisons isolées, un Té à purgeur manuel et un doigt de gant.
                                                                  134,00 €Prix

                                                                  Kits de raccordement hydraulique solaire Ø 22mm : liaisons sans soudure de 1 à 8 capteurs

                                                                  Comment interconnecter des capteurs solaires en toiture selon le principe de Tickelman ?

                                                                  Sélectionnés par Nideck Chauffage pour garantir une étanchéité parfaite sous des températures de stagnation supérieures à 200°C, nos kits de raccordement hydraulique évitent toute brasure sur le toit. L'assemblage s'effectue par serrage mécanique de raccords bicônes à olive en laiton sur les tubes cuivre de Ø 22mm des capteurs. Chaque kit fournit l'ensemble des jonctions droites, les bouchons d'extrémité et le té de départ avec doigt de gant pour positionner la sonde de température au point le plus chaud du champ de captage.
                                                                  Kits 1 & 2 Capteurs CESI Résidentiel Bicône 22mm

                                                                  Pour chauffe-eau solaires individuels couplés à des ballons de 200L à 300L.

                                                                  • Kit pour 1 capteur : Té de départ avec doigt de gant, raccord retour et bouchons
                                                                  • Kit pour 2 capteurs : Jonction bicône centrale et liaisons d'extrémité complètes
                                                                  • Doigt de gant sonde : Fourreau en laiton intégré sur la sortie d'eau chaude
                                                                  • Sortie filetée : Raccord de transition vers filetage 3/4" Mâle
                                                                  Kits 3 à 5 Capteurs 6m² à 10m² Grands CESI & SSC

                                                                  Pour grands chauffe-eau solaires ou soutien de chauffage sur ballon combiné.

                                                                  • Kit 3 capteurs : Pour ballon 400L ou combiné de 500L
                                                                  • Kit 4 capteurs : Pour ballon 500L ou système combiné de 800L
                                                                  • Kit 5 capteurs : Pour soutien de chauffage avec ballon 1000L
                                                                  • Étanchéité métal-métal : Olives de serrage en laiton haute pression
                                                                  Kits 6 à 8 Capteurs 12m² à 16,5m² Chauffage Solaire SSC

                                                                  Pour grands champs solaires combinés couplés à des ballons de 1000L à 2000L.

                                                                  • Packs disponibles : Kit 6, Kit 7 et Kit 8 capteurs
                                                                  • Ligne continue : Permet d'aligner jusqu'à 8 panneaux Nidosol 200 en parallèle
                                                                  • Équilibrage : Assure un balayage hydraulique régulier de chaque panneau
                                                                  • Raccordement aval : Connexion directe vers liaison bitube inox DN20

                                                                  Pourquoi le doigt de gant pour sonde PT1000 est-il intégré au té de sortie ?

                                                                  Configurés par Nideck Chauffage, nos kits placent la mesure thermique exactement au point le plus représentatif du champ de capteurs. La sonde silicone PT1000 doit obligatoirement mesurer la température du fluide caloporteur au point le plus haut et le plus chaud, sur la sortie du dernier panneau du circuit. En intégrant un doigt de gant borgne directement dans le té de raccordement en laiton, la sonde baigne au plus près du flux sans contact direct avec le fluide sous pression, garantissant une transmission instantanée de la température vers le régulateur différentiel.

                                                                  Raccordement en boucle de Tickelman, étanchéité et positionnement de sonde

                                                                  Comment fonctionne le raccordement bicône sans soudure sur le cuivre de 22mm ?

                                                                  Nos raccords en laiton utilisent la technologie de la bague bicône à écrasement mécanique. Il suffit d'emboîter le tube cuivre lisse de 22mm du capteur dans le corps du raccord, de glisser l'olive métallique et de serrer l'écrou à la clé plate. Lors du serrage, l'olive se déforme et s'incruste dans le cuivre pour créer une étanchéité métal-métal totale. Ce procédé supprime l'usage du chalumeau en toiture (évitant tout risque d'incendie de charpente sous les tuiles) et résiste sans fuite aux dilatations thermiques jusqu'à 10bar de pression.

                                                                  Qu'est-ce que le raccordement en boucle de Tickelman et pourquoi est-il obligatoire ?

                                                                  Les techniciens de Nideck Chauffage rappellent que l'eau circule naturellement par le chemin qui présente le moins de résistance. Si vous raccordez l'entrée et la sortie du côté du premier panneau, le fluide circulera uniquement dans ce capteur et délaissera les suivants. Le raccordement selon la boucle de Tickelman consiste à entrer le fluide froid par le bas du premier capteur, et à faire sortir le fluide chaud par le haut du dernier capteur à l'extrémité opposée. Ainsi, la distance totale parcourue par le fluide est rigoureusement identique pour chaque panneau, assurant un débit et un rendement thermique homogènes sur tout le champ solaire.

                                                                  Où doit être positionnée la sonde de température PT1000 du régulateur solaire ?

                                                                  La sonde de toiture doit impérativement être insérée dans le doigt de gant du té de sortie d'eau chaude du dernier capteur de la série (sur le départ vers le ballon). Si la sonde était placée sur le premier panneau ou sur le retour froid, le régulateur recevrait une température erronée et n'activerait pas le circulateur au bon moment, provoquant une montée en stagnation prématurée des capteurs.

                                                                  Peut-on utiliser du téflon ou de la filasse standard sur un circuit solaire thermique ?

                                                                  Non, le ruban téflon standard de plomberie sanitaire et la filasse traditionnelle sont strictement proscrits sur les circuits solaires thermiques en toiture. Lors des phases de stagnation estivale, la température du fluide caloporteur monte couramment entre 160°C et 200°C : à ce niveau de chaleur, le téflon standard fond et la filasse sèche et brûle, provoquant des fuites de glycol. L'étanchéité des kits solaires Nideck repose sur des liaisons mécaniques à olive métal-métal ou des joints plats solaires spécifiques résistant aux hydrocarbures et aux températures de plus de 200°C.

                                                                  Comment relier les sorties du kit de raccordement 22mm au tube inox pré-isolé Duo ?

                                                                  Nos kits intègrent des raccords de transition en laiton permettant de passer du tube cuivre lisse de 22mm à un filetage mâle G3/4" (20x27mm) ou G1" (26x34mm). Sur ce filetage, vous venez visser directement l'écrou tournant de notre liaison bitube inox flexible isolé Duo DN16 ou DN20 avec son joint haute température. Cette liaison étanche descend ensuite vers la chaufferie pour se raccorder à la station hydraulique solaire 2 voies.

                                                                  Conseil technique par Nideck Chauffage
