Tubes Inox Flexibles Isolés Duo DN16 et DN20 pour Solaire

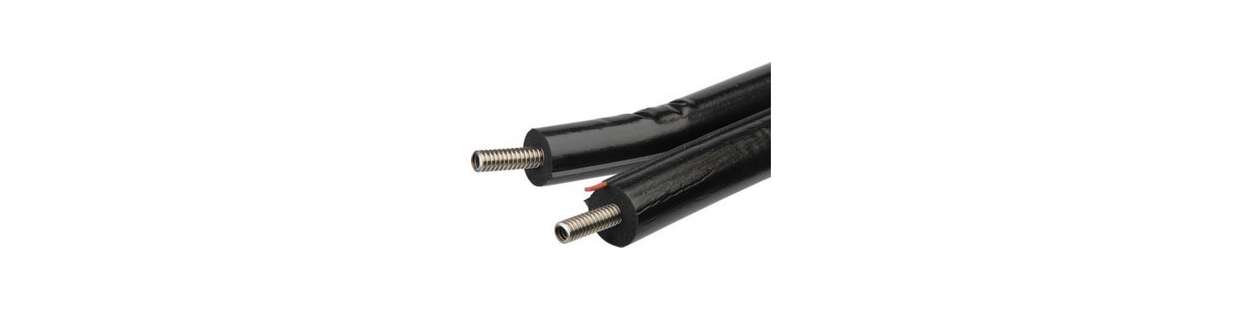

Tube Inox Flexible Isolé Duo

Reliez vos capteurs solaires en toiture à votre chaufferie avec nos liaisons bitubes inox flexibles pré-isolées Duo DN16 et DN20. Composés de deux tubes annelés en inox 316L sous isolation thermique haute température (jusqu'à 150°C) avec câble de sonde silicone intégré, ces flexibles garantissent un transport de chaleur sans déperdition. Retrouvez nos couronnes de 10m, 15m, 20m et 25m ainsi que tous les raccords à écrou tournant et tés de jonction pour une pose rapide sans soudure.

Filtres actifs

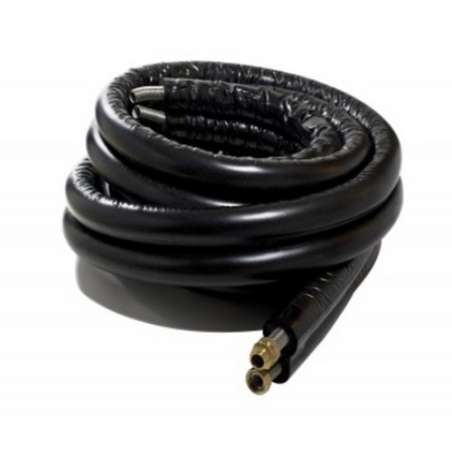

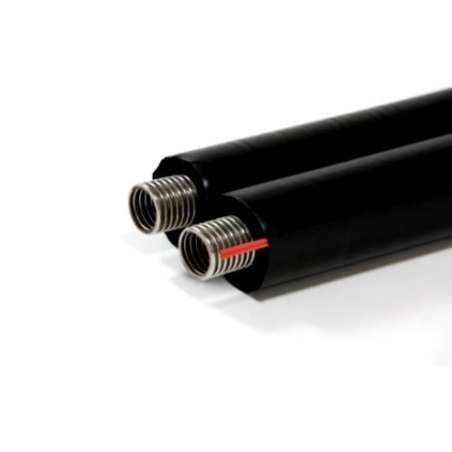

Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN16 - Longueur 10m
      La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 10 mètres de flexible DUO DN16 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Un gain de temps maximal pour une installation professionnelle.
      243,20 €Prix
      Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN16 - Longueur 10m
          La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 10 mètres de flexible DUO DN16 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Un gain de temps maximal pour une installation professionnelle.
          243,20 €Prix
          Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN16 - Longueur 15m
              La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 15 mètres de flexible DUO DN16 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Un gain de temps maximal pour une installation...
              362,00 €Prix
              Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN16 - Longueur 15m
                  La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 15 mètres de flexible DUO DN16 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Un gain de temps maximal pour une installation...
                  362,00 €Prix
                  Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN16 - Longueur 20m
                      La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 20 mètres de flexible DUO DN16 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Un gain de temps maximal pour une installation...
                      486,00 €Prix
                      Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN16 - Longueur 20m
                          La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 20 mètres de flexible DUO DN16 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Un gain de temps maximal pour une installation...
                          486,00 €Prix
                          Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN16 - Longueur 25m
                              La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 25 mètres de flexible DUO DN16 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Un gain de temps maximal pour une installation...
                              599,00 €Prix
                              Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN16 - Longueur 25m
                                  La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 25 mètres de flexible DUO DN16 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Un gain de temps maximal pour une installation...
                                  599,00 €Prix
                                  Raccord de jonction complet bicone fileté G3/4" (20x27mm) femelle pour tube inox cannelé DN16.
                                      Réalisez un raccordement étanche à l'extrémité de votre tuyauterie annelée. Ce kit de raccordement complet de G3/4" femelle s'adapte sur vos flexibles en inox DN16.
                                      3,10 €Prix
                                      Raccord de jonction complet bicone fileté G3/4" (20x27mm) femelle pour tube inox cannelé DN16.
                                          Réalisez un raccordement étanche à l'extrémité de votre tuyauterie annelée. Ce kit de raccordement complet de G3/4" femelle s'adapte sur vos flexibles en inox DN16.
                                          3,10 €Prix
                                          Raccord double de jonction pour tube inox annelé DN16 avec mamelon et joint.
                                              Raccord double de jonction pour tube inox annelé DN16 avec mamelon et joint.
                                                  Tube Inox Flexible Isolé Duo
                                                  Prolongez ou raccordez vos tubes inox annelés très simplement. Ce kit complet DN16 permet de relier deux sections de tube entre elles, assurant une étanchéité parfaite pour votre installation solaire ou de chauffage.
                                                  6,90 €Prix
                                                  Raccord double de jonction pour tube inox annelé DN16 avec mamelon et joint.
                                                      Tube Inox Flexible Isolé Duo
                                                      Prolongez ou raccordez vos tubes inox annelés très simplement. Ce kit complet DN16 permet de relier deux sections de tube entre elles, assurant une étanchéité parfaite pour votre installation solaire ou de chauffage.
                                                      6,90 €Prix

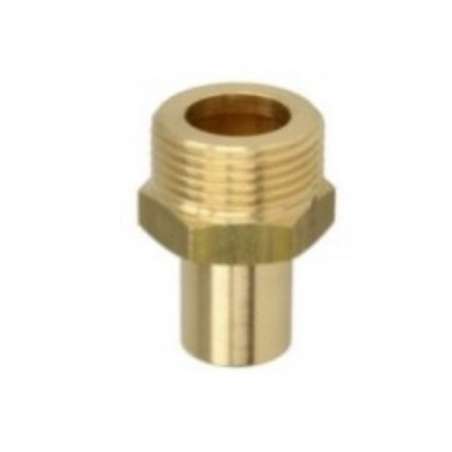

                                                      Raccord d'union droit en laiton bicone 22mm vers filetage 3/4" (20x27mm) mâle pour station solaire.
                                                          Assurez un raccordement étanche pour votre circuit de chauffage solaire. Ce raccord de jonction en laiton robuste assure la transition entre une sortie bicone de 22mm et un filetage mâle 3/4".
                                                          14,20 €Prix
                                                          Raccord d'union droit en laiton bicone 22mm vers filetage 3/4" (20x27mm) mâle pour station solaire.
                                                              Assurez un raccordement étanche pour votre circuit de chauffage solaire. Ce raccord de jonction en laiton robuste assure la transition entre une sortie bicone de 22mm et un filetage mâle 3/4".
                                                              14,20 €Prix
                                                              Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN20 - Longueur 10m
                                                                  La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 10 mètres de flexible DUO DN20 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Idéal pour les installations nécessitant un plus grand...
                                                                  312,00 €Prix
                                                                  Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN20 - Longueur 10m
                                                                      La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 10 mètres de flexible DUO DN20 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Idéal pour les installations nécessitant un plus grand...
                                                                      312,00 €Prix
                                                                      Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN20 - Longueur 15m
                                                                          La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 15 mètres de flexible DUO DN20 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Idéal pour les installations nécessitant un plus grand débit.
                                                                          462,00 €Prix
                                                                          Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN20 - Longueur 15m
                                                                              La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 15 mètres de flexible DUO DN20 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Idéal pour les installations nécessitant un plus grand débit.
                                                                              462,00 €Prix
                                                                              Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN20 - Longueur 20m
                                                                                  La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 20 mètres de flexible DUO DN20 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Idéal pour les installations nécessitant un plus grand débit.
                                                                                  613,00 €Prix
                                                                                  Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN20 - Longueur 20m
                                                                                      La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 20 mètres de flexible DUO DN20 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Idéal pour les installations nécessitant un plus grand débit.
                                                                                      613,00 €Prix
                                                                                      Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN20 - Longueur 25m
                                                                                          La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 25 mètres de flexible DUO DN20 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Idéal pour les installations nécessitant un plus grand...
                                                                                          763,00 €Prix
                                                                                          Tube flexible solaire duo DN 16 inox 10mTube Inox Flexible Solaire DUO Pré-Isolé DN20 - Longueur 25m
                                                                                              La solution "tout-en-un" pour relier vos panneaux solaires à votre ballon. Ce rouleau de 25 mètres de flexible DUO DN20 est pré-isolé pour les hautes températures et intègre déjà le câble pour la sonde de température. Idéal pour les installations nécessitant un plus grand...
                                                                                              763,00 €Prix
                                                                                              Raccord d'union droit en laiton bicone 22mm vers filetage 1" (26x34mm) mâle pour station solaire.
                                                                                                  Assurez un raccordement étanche et à grand débit pour votre circuit de chauffage solaire. Ce raccord de jonction en laiton robuste assure la transition entre une sortie bicone de 22mm et un filetage mâle 1".
                                                                                                  15,20 €Prix
                                                                                                  Raccord d'union droit en laiton bicone 22mm vers filetage 1" (26x34mm) mâle pour station solaire.
                                                                                                      Assurez un raccordement étanche et à grand débit pour votre circuit de chauffage solaire. Ce raccord de jonction en laiton robuste assure la transition entre une sortie bicone de 22mm et un filetage mâle 1".
                                                                                                      15,20 €Prix

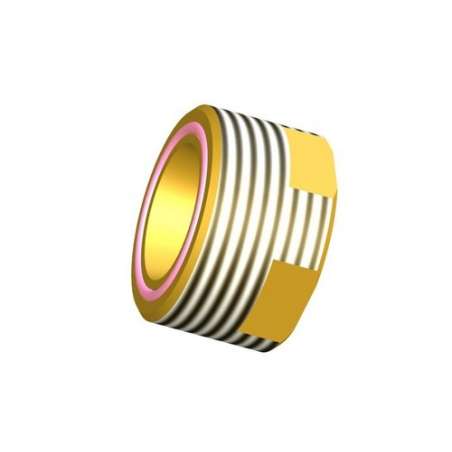

                                                                                                      Raccord d'adaptation augmentation fileté G3/4" (20x27mm) femelle vers G1" (26x34mm) mâle en laiton pour capteur solaire.
                                                                                                          Réalisez une transition étanche pour vos liaisons de chauffage solaire. Ce raccord d'adaptation en laiton robuste assure la transition entre un filetage femelle de 3/4" et un filetage mâle 1".
                                                                                                          10,20 €Prix
                                                                                                          Raccord d'adaptation augmentation fileté G3/4" (20x27mm) femelle vers G1" (26x34mm) mâle en laiton pour capteur solaire.
                                                                                                              Réalisez une transition étanche pour vos liaisons de chauffage solaire. Ce raccord d'adaptation en laiton robuste assure la transition entre un filetage femelle de 3/4" et un filetage mâle 1".
                                                                                                              10,20 €Prix
                                                                                                              Raccord de jonction complet bicone fileté G1" (26x34mm) femelle pour tube inox cannelé DN20.
                                                                                                                  Réalisez un raccordement étanche à l'extrémité de votre tuyauterie annelée de grand diamètre. Ce kit de raccordement complet de G1" femelle s'adapte sur vos flexibles en inox DN20.
                                                                                                                  4,15 €Prix
                                                                                                                  Raccord de jonction complet bicone fileté G1" (26x34mm) femelle pour tube inox cannelé DN20.
                                                                                                                      Réalisez un raccordement étanche à l'extrémité de votre tuyauterie annelée de grand diamètre. Ce kit de raccordement complet de G1" femelle s'adapte sur vos flexibles en inox DN20.
                                                                                                                      4,15 €Prix
                                                                                                                      Raccord double de jonction pour tube inox annelé DN20 avec mamelon et joint.
                                                                                                                          Raccord double de jonction pour tube inox annelé DN20 avec mamelon et joint.
                                                                                                                              Tube Inox Flexible Isolé Duo
                                                                                                                              Prolongez ou raccordez vos tubes inox annelés très simplement. Ce kit complet DN20 permet de relier deux sections de tube entre elles, assurant une étanchéité parfaite pour votre installation solaire ou de chauffage.
                                                                                                                              10,90 €Prix
                                                                                                                              Raccord double de jonction pour tube inox annelé DN20 avec mamelon et joint.
                                                                                                                                  Tube Inox Flexible Isolé Duo
                                                                                                                                  Prolongez ou raccordez vos tubes inox annelés très simplement. Ce kit complet DN20 permet de relier deux sections de tube entre elles, assurant une étanchéité parfaite pour votre installation solaire ou de chauffage.
                                                                                                                                  10,90 €Prix
                                                                                                                                  Raccord en laiton 1 pouce vers tube inox annelé DN20 pour capteur solaire thermique.
                                                                                                                                      Connectez vos capteurs solaires à votre circuit très simplement. Ce raccord en laiton de 1 pouce vers tube inox DN20 assure une jonction étanche et résistante aux hautes températures pour votre installation thermique.
                                                                                                                                      12,90 €Prix
                                                                                                                                      Raccord en laiton 1 pouce vers tube inox annelé DN20 pour capteur solaire thermique.
                                                                                                                                          Connectez vos capteurs solaires à votre circuit très simplement. Ce raccord en laiton de 1 pouce vers tube inox DN20 assure une jonction étanche et résistante aux hautes températures pour votre installation thermique.
                                                                                                                                          12,90 €Prix

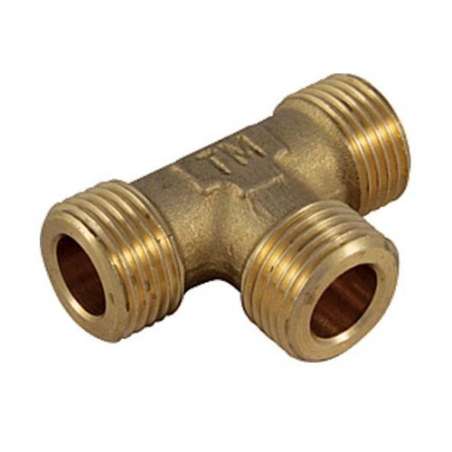

                                                                                                                                          Raccord Té 3/4 pouce DN20 en laiton pour étanchéité par joint plat.
                                                                                                                                              Tube Inox Flexible Isolé Duo
                                                                                                                                              Réalisez vos dérivations de circuit très simplement. Ce raccord en T en laiton pour joint plat (3/4'') assure une connexion étanche et durable pour vos installations de chauffage et de plomberie, garantissant une circulation fluide de vos liquides.
                                                                                                                                              27,90 €Prix
                                                                                                                                              Raccord Té 3/4 pouce DN20 en laiton pour étanchéité par joint plat.
                                                                                                                                                  Tube Inox Flexible Isolé Duo
                                                                                                                                                  Réalisez vos dérivations de circuit très simplement. Ce raccord en T en laiton pour joint plat (3/4'') assure une connexion étanche et durable pour vos installations de chauffage et de plomberie, garantissant une circulation fluide de vos liquides.
                                                                                                                                                  27,90 €Prix
                                                                                                                                                  Raccord Té 1 pouce DN25 en laiton pour étanchéité par joint plat.
                                                                                                                                                      Tube Inox Flexible Isolé Duo
                                                                                                                                                      Réalisez vos dérivations de circuit très simplement. Ce raccord en Té en laiton pour joint plat (1'') assure une connexion étanche et durable pour vos installations de chauffage et de plomberie, garantissant une circulation fluide de vos liquides.
                                                                                                                                                      14,90 €Prix
                                                                                                                                                      Raccord Té 1 pouce DN25 en laiton pour étanchéité par joint plat.
                                                                                                                                                          Tube Inox Flexible Isolé Duo
                                                                                                                                                          Réalisez vos dérivations de circuit très simplement. Ce raccord en Té en laiton pour joint plat (1'') assure une connexion étanche et durable pour vos installations de chauffage et de plomberie, garantissant une circulation fluide de vos liquides.
                                                                                                                                                          14,90 €Prix

                                                                                                                                                          Liaisons solaires bitubes inox pré-isolées Duo DN16 et DN20 : couronnes de 10m à 25m avec câble de sonde

                                                                                                                                                          Quelle section choisir entre le tube flexible solaire DN16 et DN20 ?

                                                                                                                                                          Sélectionnées par Nideck Chauffage pour acheminer le fluide caloporteur entre les capteurs solaires et le ballon d'eau chaude, nos liaisons bitubes Duo regroupent l'aller chaud et le retour froid en une seule gaine maniable. Les deux tubes en acier inoxydable Inox 316L sont protégés par une isolation élastomère EPDM résistante à 150°C en continu et recouverts d'un film extérieur anti-UV résistant aux intempéries. Un câble électrique bifilaire en silicone haute température est directement inséré entre les deux isolants pour relier la sonde PT1000 au régulateur solaire sans tirer de gaine électrique supplémentaire.
                                                                                                                                                          Bitubes Duo DN16 Filetage 3/4" 1 à 5 Capteurs

                                                                                                                                                          Pour chauffe-eau solaires individuels (CESI) et longueurs de parcours jusqu'à 20 mètres.

                                                                                                                                                          • Couronnes disponibles : Longueurs de 10m, 15m, 20m et 25m
                                                                                                                                                          • Diamètre nominal : DN16 (diamètre intérieur ~16mm, raccord 3/4" F)
                                                                                                                                                          • Câble intégré : Câble silicone 2 x 0,75mm² résistant à 180°C
                                                                                                                                                          • Débit conseillé : Jusqu'à 10 litres par minute sans perte de charge
                                                                                                                                                          Bitubes Duo DN20 Filetage 1" 6 à 12 Capteurs

                                                                                                                                                          Pour grands champs solaires, systèmes combinés (SSC) et tracés supérieurs à 20 mètres.

                                                                                                                                                          • Couronnes disponibles : Longueurs de 10m, 15m, 20m et 25m
                                                                                                                                                          • Diamètre nominal : DN20 (diamètre intérieur ~20mm, raccord 1" F)
                                                                                                                                                          • Section élargie : Réduit les pertes de charge sur les circuits longs
                                                                                                                                                          • Débit admissible : Débits soutenus de 15 à 30 litres par minute
                                                                                                                                                          Raccords & Jonctions Écrou Tournant Sans Soudure

                                                                                                                                                          Raccords d'extrémité en laiton et pièces de liaison mécanique pour tubes ondulés.

                                                                                                                                                          Pourquoi le câble de sonde intégré et l'isolant anti-UV simplifient-ils la pose ?

                                                                                                                                                          Configurés par Nideck Chauffage, nos bitubes Duo réduisent de moitié le temps de pose sur le chantier. Au lieu de passer deux tuyaux isolés séparés et de tirer un câble électrique sous gaine extérieure, un seul tirage regroupe l'ensemble des liaisons. En toiture, l'enveloppe noire tressée protège la mousse isolante contre les attaques d'oiseaux et la dégradation due aux rayons ultraviolets. Les extrémités du câble silicone se connectent directement d'un côté sur la sonde de température PT1000 des capteurs Nidosol 200 via nos kits de raccordement, et de l'autre sur le régulateur différentiel STDC raccordé à la station solaire 2 voies.

                                                                                                                                                          Rayon de courbure, pertes de charge et règles d'étanchéité solaire

                                                                                                                                                          Comment déterminer le diamètre nécessaire entre le DN16 et le DN20 selon le débit ?

                                                                                                                                                          Le choix de la section dépend du nombre de capteurs solaires et de la longueur totale de la liaison :

                                                                                                                                                          • Liaison bitube DN16 : Recommandée pour 1 à 5 capteurs solaires (jusqu'à 10m² de surface absorbante) lorsque la distance entre le toit et la chaufferie ne dépasse pas 20 mètres. Elle offre une grande souplesse de courbure dans les gaines techniques.
                                                                                                                                                          • Liaison bitube DN20 : Obligatoire pour les champs solaires de 6 capteurs et plus (surface de 12m² à 30m²), ou dès que le parcours dépasse 20 mètres. La section intérieure de 20mm diminue les frottements hydrauliques, permettant au circulateur de fonctionner à basse vitesse sans forcer.

                                                                                                                                                          Pourquoi l'isolation en mousse EPDM est-elle spécifique au solaire thermique ?

                                                                                                                                                          Les manchons d'isolation standard en polyéthylène ou mousse de plomberie sanitaire ne supportent pas plus de 90°C : au contact d'une tuyauterie solaire, ils fondent, durcissent et perdent tout pouvoir isolant. L'élastomère EPDM à cellules fermées de nos liaisons Duo conserve ses propriétés d'isolation jusqu'à 150°C en continu et résiste à des pointes de stagnation estivale à 175°C. Son étanchéité à la vapeur d'eau empêche toute condensation à l'intérieur de l'isolant.

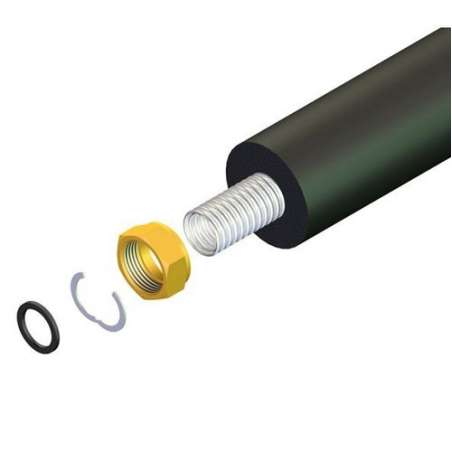

                                                                                                                                                          Comment monter un raccord à écrou tournant sur un tube inox annelé sans outil à battre les collets ?

                                                                                                                                                          Les techniciens de Nideck Chauffage fournissent des raccords solaires mécaniques à montage direct sans outil spécifique :

                                                                                                                                                          1. Coupez le tube inox annelé bien droit entre deux ondes à l'aide d'un coupe-tube adapté.
                                                                                                                                                          2. Glissez l'écrou tournant sur le tube, puis positionnez les deux demi-bagues d'arrêt métalliques dans la dernière gorge libre de l'inox.
                                                                                                                                                          3. Placez le joint plat solaire haute température sur la portée plate du raccord.
                                                                                                                                                          4. Vissez l'écrou sur le mamelon mâle et serrez fermement à la clé : la première onde s'écrase contre la bague pour former une collerette étanche indéboîtable sous 16bar de pression.

                                                                                                                                                          Quel rayon de courbure respecter lors du passage de cloison ou de toiture ?

                                                                                                                                                          Bien que l'inox annelé soit flexible, il ne doit jamais subir de pliure nette à angle vif. Le rayon de courbure minimal à respecter est de 25mm pour le tube DN16 et de 30mm pour le tube DN20 (mesuré à l'axe du tube nu). Lors du passage sous tuiles ou dans un coude de gaine technique, guidez la courbure à la main de manière progressive sans écraser la mousse isolante EPDM afin de préserver l'épaisseur thermique et le débit interne du fluide caloporteur.

                                                                                                                                                          Pourquoi est-il interdit d'utiliser des joints fibres standards sur les raccords solaires ?

                                                                                                                                                          Les joints en fibre vulcanisée rouge utilisés couramment en plomberie sanitaire se dessèchent, se craquellent et fuient au-delà de 90°C au contact du monopropylène glycol chaud. Nos kits intègrent exclusivement des joints plats solaires haute température sans amiante à base de fibres aramides et liant élastomère, certifiés pour supporter des températures de pointe à plus de 200°C et insensibles à la dégradation chimique du glycol sous pression.

                                                                                                                                                          Conseil technique par Nideck Chauffage
