Kits de Montage Capteurs Solaires : Tuiles, Toit Plat et Sol

Capteur Solaire Montage

Fixez et sécurisez vos capteurs solaires thermiques avec nos kits de montage en aluminium et acier inoxydable. Spécifiquement calibrés pour les panneaux Nidosol 200, nos systèmes de fixation couvrent toutes les configurations de toiture : surimposition sur tuiles (pentes de 30° à 60°), structures triangulées inclinées à 45° pour toit plat ou pose au sol, ainsi que des kits d'extension modulaires de 1 à 8 capteurs. Matériel certifié résistant aux vents violents et aux surcharges de neige.

Filtres actifs

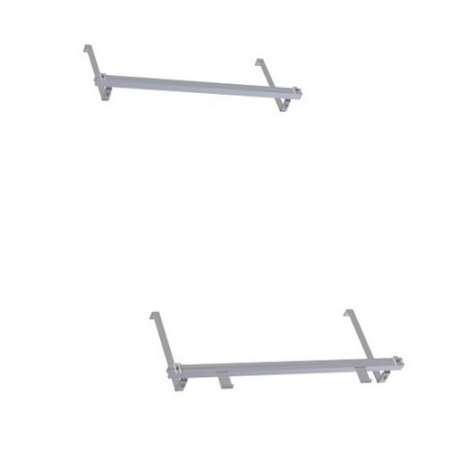

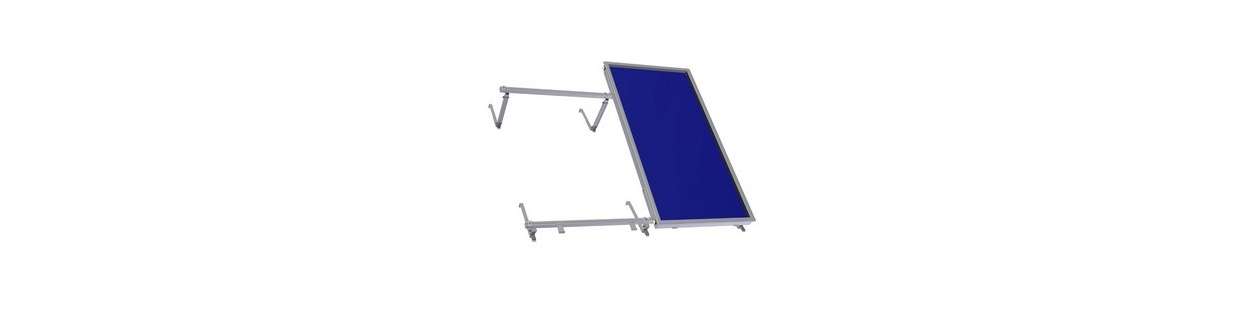

Montage 1 panneau en surimposition avec crochets pour tuilesKit de Montage pour 1 Capteur Solaire en Surimposition sur Tuiles (Pente 30-60°)
      Fixez solidement votre capteur de chauffage solaire en toute sécurité. Ce kit de montage en surimposition sur tuiles (pente de 30° à 60°) inclut l'ensemble des rails et crochets de toiture nécessaires.
      161,00 €Prix
      Montage 1 panneau en surimposition avec crochets pour tuilesKit de Montage pour 1 Capteur Solaire en Surimposition sur Tuiles (Pente 30-60°)
          Fixez solidement votre capteur de chauffage solaire en toute sécurité. Ce kit de montage en surimposition sur tuiles (pente de 30° à 60°) inclut l'ensemble des rails et crochets de toiture nécessaires.
          161,00 €Prix

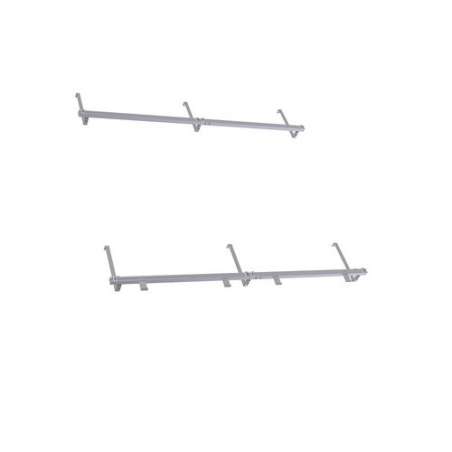

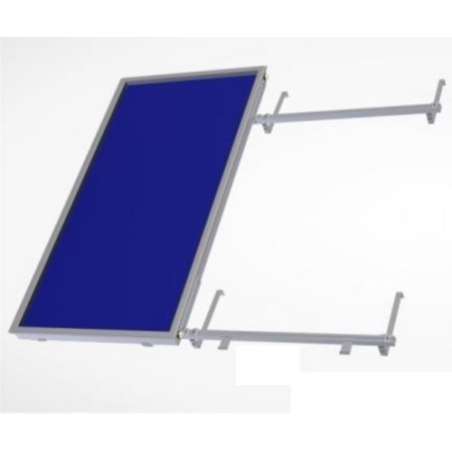

          Kit de montage complet en surimposition pour 2 capteurs solaires thermiques sur toit en tuiles.Kit de Montage pour 2 Capteurs Solaires en Surimposition sur Tuiles (Pente 30-60°)
              Fixez solidement vos deux capteurs de chauffage solaire côte à côte. Ce kit de montage en surimposition sur tuiles (pente de 30° à 60°) inclut l'ensemble des rails de jonction et crochets de toiture nécessaires.
              199,00 €Prix
              Kit de montage complet en surimposition pour 2 capteurs solaires thermiques sur toit en tuiles.Kit de Montage pour 2 Capteurs Solaires en Surimposition sur Tuiles (Pente 30-60°)
                  Fixez solidement vos deux capteurs de chauffage solaire côte à côte. Ce kit de montage en surimposition sur tuiles (pente de 30° à 60°) inclut l'ensemble des rails de jonction et crochets de toiture nécessaires.
                  199,00 €Prix

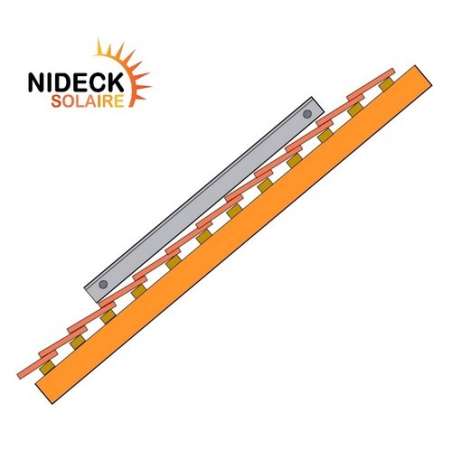

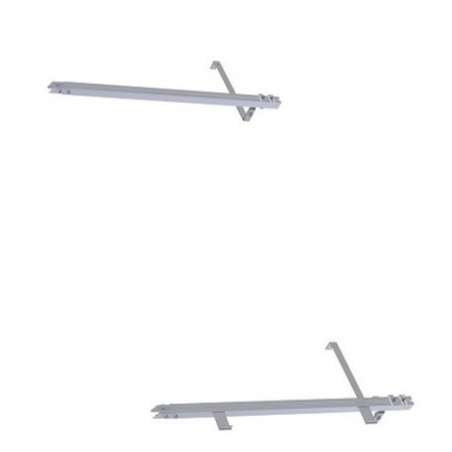

                  Kit d'extension en surimposition pour ajouter 1 capteur solaire thermique supplémentaire sur toit en tuiles.Kit d'Extension pour 1 Capteur Solaire Supplémentaire (Surimposition Tuiles)
                      Faites évoluer votre installation solaire en toute simplicité. Ce kit d'extension en surimposition sur tuiles (pente de 30° à 60°) s'ajoute à votre structure existante pour fixer proprement un panneau supplémentaire.
                      112,00 €Prix
                      Kit d'extension en surimposition pour ajouter 1 capteur solaire thermique supplémentaire sur toit en tuiles.Kit d'Extension pour 1 Capteur Solaire Supplémentaire (Surimposition Tuiles)
                          Faites évoluer votre installation solaire en toute simplicité. Ce kit d'extension en surimposition sur tuiles (pente de 30° à 60°) s'ajoute à votre structure existante pour fixer proprement un panneau supplémentaire.
                          112,00 €Prix

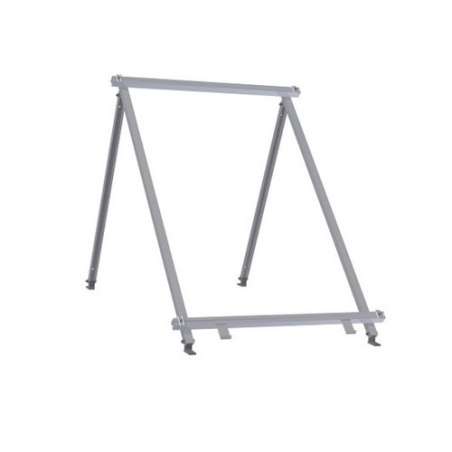

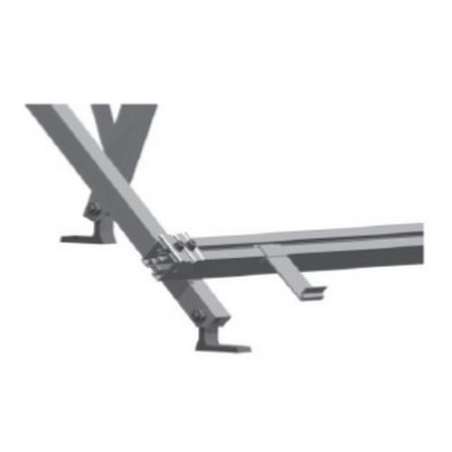

                          Châssis de fixation triangulaire au sol ou toit plat pour 1 capteur solaire thermique.Kit de Montage pour 1 Capteur Solaire sur Toit Plat ou au Sol
                              Installez votre capteur de chauffage solaire sur une terrasse horizontale ou dans votre jardin. Ce châssis de montage autoportant en acier ou alu robuste offre une assise stable et inclinée.
                              210,00 €Prix
                              Châssis de fixation triangulaire au sol ou toit plat pour 1 capteur solaire thermique.Kit de Montage pour 1 Capteur Solaire sur Toit Plat ou au Sol
                                  Installez votre capteur de chauffage solaire sur une terrasse horizontale ou dans votre jardin. Ce châssis de montage autoportant en acier ou alu robuste offre une assise stable et inclinée.
                                  210,00 €Prix

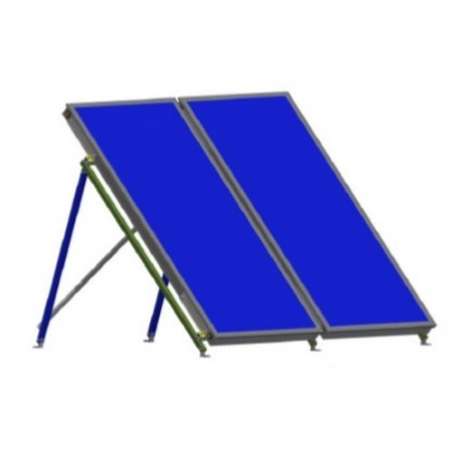

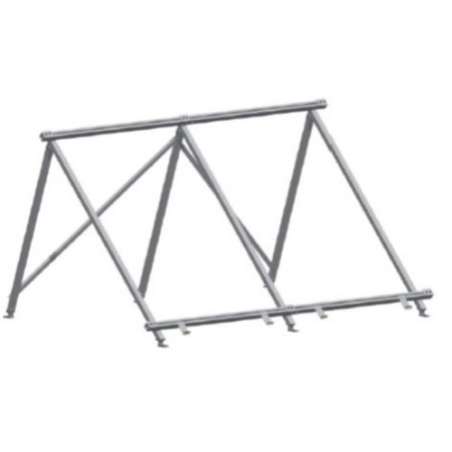

                                  Panneau solaire thermique installé sur son châssis de montage incliné pour toit plat ou sol.Kit de Montage pour 2 Capteurs Solaires sur Toit Plat ou au Sol
                                      Installez vos panneaux thermiques sur une surface plane très simplement. Ce kit complet permet de fixer deux capteurs solaires côte à côte au sol ou sur un toit terrasse, garantissant une inclinaison utile pour maximiser la chauffe de votre eau.
                                      265,00 €Prix
                                      Panneau solaire thermique installé sur son châssis de montage incliné pour toit plat ou sol.Kit de Montage pour 2 Capteurs Solaires sur Toit Plat ou au Sol
                                          Installez vos panneaux thermiques sur une surface plane très simplement. Ce kit complet permet de fixer deux capteurs solaires côte à côte au sol ou sur un toit terrasse, garantissant une inclinaison utile pour maximiser la chauffe de votre eau.
                                          265,00 €Prix

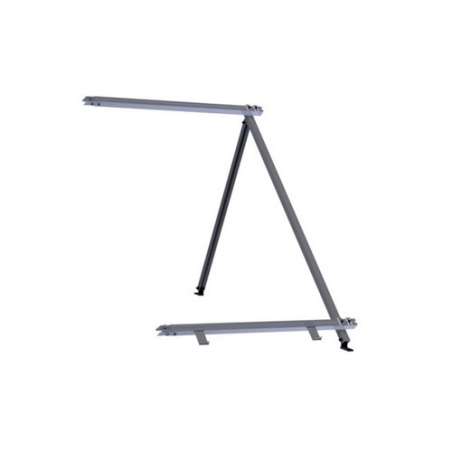

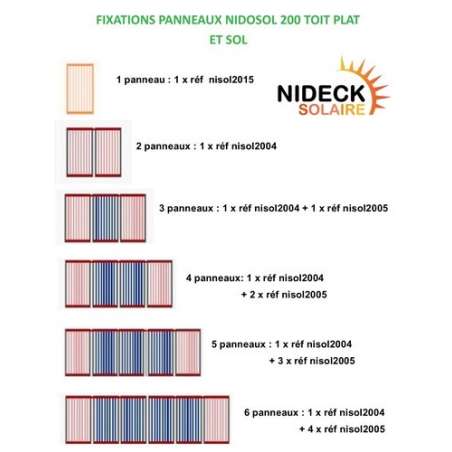

                                          Kit d'extension en surimposition pour ajouter 1 capteur solaire thermique supplémentaire sur châssis de toit plat ou sol.Kit d'Extension pour 1 Capteur Solaire Supplémentaire (Toit Plat/Sol)
                                              Faites évoluer votre installation solaire autoportante en toute simplicité. Ce kit d'extension pour toit plat ou sol s'ajoute à votre châssis existant pour fixer proprement un panneau de chauffage supplémentaire.
                                              116,00 €Prix
                                              Kit d'extension en surimposition pour ajouter 1 capteur solaire thermique supplémentaire sur châssis de toit plat ou sol.Kit d'Extension pour 1 Capteur Solaire Supplémentaire (Toit Plat/Sol)
                                                  Faites évoluer votre installation solaire autoportante en toute simplicité. Ce kit d'extension pour toit plat ou sol s'ajoute à votre châssis existant pour fixer proprement un panneau de chauffage supplémentaire.
                                                  116,00 €Prix

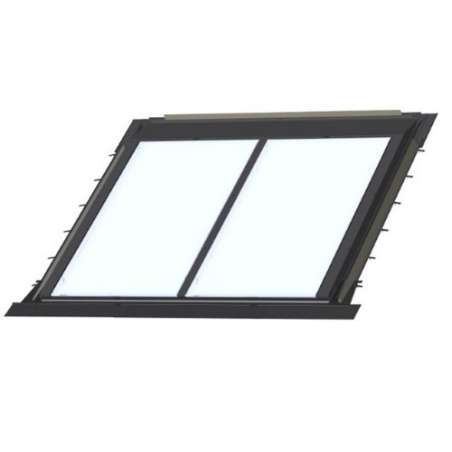

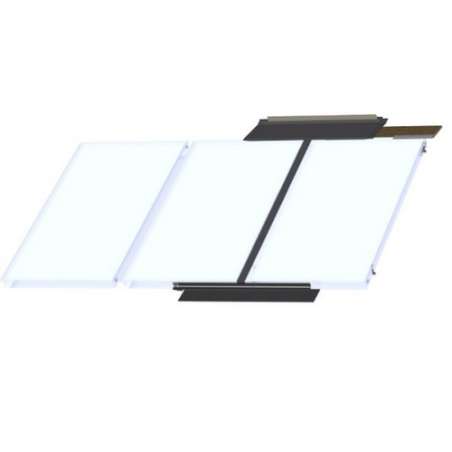

                                                  Kit d'extension pour intégration en toiture permettant d'ajouter 1 capteur solaire thermique supplémentaire.
                                                      Agrandissez votre champ de capteurs solaires en toiture tout en conservant une étanchéité irréprochable. Ce kit d'extension d'intégration en toiture pour 1 panneau supplémentaire s'assemble sur votre installation d'origine.
                                                      210,00 €Prix
                                                      Kit d'extension pour intégration en toiture permettant d'ajouter 1 capteur solaire thermique supplémentaire.
                                                          Agrandissez votre champ de capteurs solaires en toiture tout en conservant une étanchéité irréprochable. Ce kit d'extension d'intégration en toiture pour 1 panneau supplémentaire s'assemble sur votre installation d'origine.
                                                          210,00 €Prix

                                                          Kits de fixation pour capteurs solaires thermiques : surimposition tuiles, toit plat et pose au sol

                                                          Quelle structure de montage choisir selon la pente et la couverture de votre bâtiment ?

                                                          Sélectionnés par Nideck Chauffage pour assurer un ancrage mécanique sans faille en toiture, nos kits de montage pour capteurs solaires résistent aux contraintes climatiques les plus sévères (zones de vent fort et charges de neige). Fabriqués en profilés d'aluminium anodisé et visserie en acier inoxydable A2, ils garantissent une absence totale de corrosion sur plusieurs décennies. Le système modulaire repose sur des rails porteurs et des étriers de serrage rapide adaptés aux cadres aluminium des capteurs Nidosol 200 de 2,06m².
                                                          Surimposition Tuiles Pente 30° à 60° Inox A2

                                                          Crochets réglables pour fixation directe sur charpente bois sans percer les tuiles.

                                                          Toiture Plate & Sol Angle 45° Châssis Alu

                                                          Consoles triangulées pour toitures-terrasses, bacs de lestage ou implantation au sol.

                                                          Extensions & Intégration Modulaire 1 à 8 Panneaux

                                                          Accessoires d'assemblage mécanique pour étendre votre champ solaire sur mesure.

                                                          • Brides de jonction : Étriers centraux bloquant deux panneaux adjacents
                                                          • Éclisses de rails : Pièces de liaison en aluminium pour prolonger les profilés porteurs
                                                          • Kit intégration toiture : Extension pour encastrement sous couverture
                                                          • Visserie Inox A2 : Boulonnerie spéciale à tête marteau et écrous freins

                                                          Pourquoi privilégier une structure en aluminium et crochets inox réglables ?

                                                          Configurés par Nideck Chauffage, nos kits d'ancrage garantissent l'intégrité de votre toiture et de vos capteurs solaires Nidosol 200. L'utilisation d'alliages nobles (aluminium et inox A2) élimine la rouille et les coulures sales sur les tuiles. Les crochets de toit réglables permettent de rattraper les irrégularités de la charpente afin de garantir un plan de pose rigoureusement aligné, indispensable pour le bon écoulement du fluide caloporteur et la purge d'air des panneaux. Pour connecter le circuit hydraulique de vos capteurs, complétez votre montage avec nos kits de raccordement hydraulique solaire.

                                                          Règles d'implantation en toiture, étanchéité et résistance au vent

                                                          Comment installer les crochets de toiture sur charpente sans détériorer les tuiles ?

                                                          Les crochets en inox se vissent directement sur les chevrons porteurs de la charpente à l'aide de vis à bois renforcées de 8x100mm. Pour faire sortir la patte du crochet sous la tuile sans la soulever ni la fendre, un léger meulage du pureau inférieur de la tuile recouvrante peut être nécessaire à la meuleuse d'angle équipée d'un disque diamant. Le crochet doit reposer à environ 5mm au-dessus de la tuile inférieure pour ne pas exercer de pression sur celle-ci en cas de charge de neige, préservant ainsi l'étanchéité naturelle de la couverture.

                                                          Quelle inclinaison choisir pour un montage sur toiture plate ou au sol (châssis 45°) ?

                                                          Nos chevalets en aluminium pour toit plat sont profilés d'origine avec un angle fixe de 45°. Cette inclinaison constitue le compromis technique annuel idéal sous nos latitudes métropolitaines : elle assure un rendement optimal de mai à septembre pour la production d'eau chaude sanitaire (CESI), tout en conservant une bonne captation des rayons bas en automne et en hiver. L'angle de 45° favorise également le glissement naturel de la neige sur la vitre sécurit en période hivernale.

                                                          Comment assurer le lestage d'une structure solaire sur toiture-terrasse sans percer l'étanchéité ?

                                                          Les techniciens de Nideck Chauffage rappellent qu'il ne faut jamais perforer la membrane d'étanchéité (bitume, EPDM ou PVC) d'un toit plat. Les chevalets en aluminium se posent sur des bandes résilientes en caoutchouc ou tapis de protection, puis sont lestés avec des bacs de gravier ou des dallettes de béton posées sur les traverses inférieures du châssis. Le poids de lestage dépend de la hauteur du bâtiment et de la zone de vent : comptez généralement entre 80kg et 120kg de lest par capteur pour empêcher tout glissement ou basculement par grand vent.

                                                          Peut-on aligner jusqu'à 8 capteurs solaires avec les kits d'extension ?

                                                          Oui, le principe modulaire permet d'assembler une ligne continue en combinant un kit de base pour 2 capteurs avec plusieurs kits d'extension pour 1 capteur supplémentaire. Les profilés en aluminium s'aboutent à l'aide d'éclisses de jonction coulissantes, tandis que les étriers centraux maintiennent deux panneaux contigus avec un espacement régulier de 20mm. La limite aéraulique et hydraulique d'une ligne continue est de 8 capteurs Nidosol 200 en parallèle (soit environ 16,5m² de champ solaire).

                                                          Quelle est la résistance mécanique des profilés face aux fortes charges de vent et de neige ?

                                                          Nos systèmes de montage sont calculés selon les règles Eurocode pour résister à des dépressions de vent jusqu'à 130 km/h et des surcharges de neige en toiture jusqu'à 1,2 kN/m². La géométrie alvéolaire des rails en aluminium offre une rigidité élevée à la flexion : même sous une charge importante de neige accumulée, les profilés ne fléchissent pas et protègent le cadre et la vitre trempée du capteur de toute contrainte mécanique destructrice.

                                                          Conseil technique par Nideck Chauffage
