Régulateurs Solaires Thermiques Différentiels STDC et MTDC

Régulateur Solaire

Automatisez le captage et la distribution de votre énergie solaire avec nos régulateurs différentiels électroniques STDC et MTDC. Équipés d'écrans LCD graphiques rétroéclairés et de sondes de température PT1000 haute précision (résistantes à 200°C), ils pilotent la vitesse des circulateurs solaires PWM et commutent les vannes d'aiguillage 3 voies en temps réel. Retrouvez nos boîtiers à 1 ou 2 relais avec schémas hydrauliques préprogrammés pour chauffe-eau solaires (CESI) et systèmes solaires combinés (SSC).

Filtres actifs

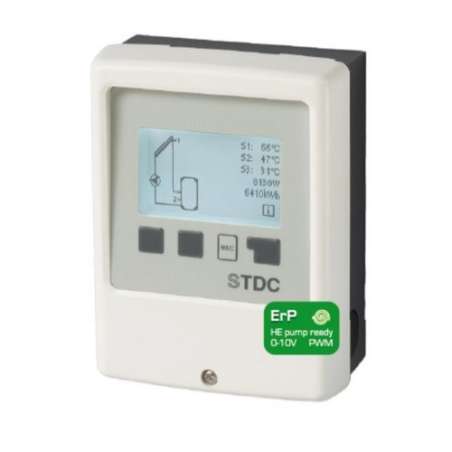

Régulateur électronique solaire thermique STDC avec écran LCD et touches de commande.Régulateur Solaire Thermique STDC (1 Relais)
      Pilotez votre installation solaire thermique très simplement. Ce contrôleur électronique STDC gère le démarrage de votre circulateur en fonction de la chaleur captée, assurant ainsi un rendement thermique utile pour votre production d'eau chaude. <a title="régulateur solaire thermique"...
      167,00 €Prix
      Régulateur électronique solaire thermique STDC avec écran LCD et touches de commande.Régulateur Solaire Thermique STDC (1 Relais)
          Pilotez votre installation solaire thermique très simplement. Ce contrôleur électronique STDC gère le démarrage de votre circulateur en fonction de la chaleur captée, assurant ainsi un rendement thermique utile pour votre production d'eau chaude. <a title="régulateur solaire thermique"...
          167,00 €Prix

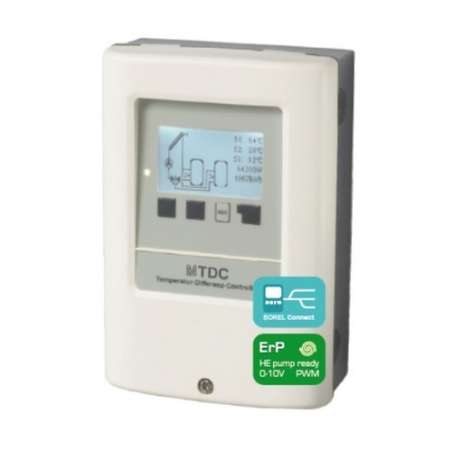

          Régulateur électronique solaire thermique MTDC avec 2 relais pour installations complexes.
              Gérez vos installations solaires complexes très simplement. Ce régulateur MTDC à 2 relais permet de piloter plusieurs circuits ou ballons de stockage, assurant une récupération d'énergie gratuite et sécurisée en un clin d'œil. <img...
              217,00 €Prix
              Régulateur électronique solaire thermique MTDC avec 2 relais pour installations complexes.
                  Gérez vos installations solaires complexes très simplement. Ce régulateur MTDC à 2 relais permet de piloter plusieurs circuits ou ballons de stockage, assurant une récupération d'énergie gratuite et sécurisée en un clin d'œil. <img...
                  217,00 €Prix
                  Sonde de température de contact pour tuyauterie de chauffage avec câble silicone de 2m.
                      Mesurez en temps réel la température de l'eau circulant dans vos canalisations. Cette sonde de contact s'attache directement sur vos tuyaux pour transmettre les données à votre système de régulation.
                      62,00 €Prix
                      Sonde de température de contact pour tuyauterie de chauffage avec câble silicone de 2m.
                          Mesurez en temps réel la température de l'eau circulant dans vos canalisations. Cette sonde de contact s'attache directement sur vos tuyaux pour transmettre les données à votre système de régulation.
                          62,00 €Prix

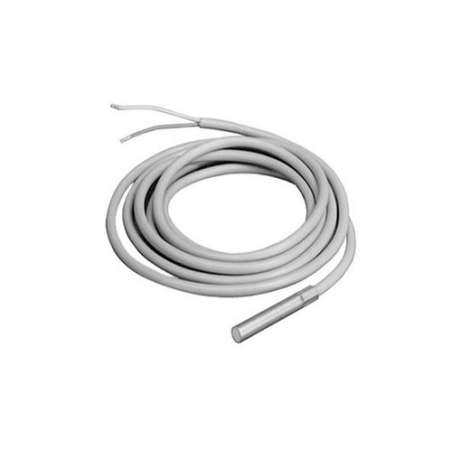

                          Sonde de température à sonde métallique PT1000 avec câble silicone de 2m.
                              Mesurez précisément la température de l'eau à l'intérieur de vos ballons de stockage. Cette sonde PT1000 s'insère dans un fourreau étanche pour transmettre les mesures à votre régulateur.
                              53,00 €Prix
                              Sonde de température à sonde métallique PT1000 avec câble silicone de 2m.
                                  Mesurez précisément la température de l'eau à l'intérieur de vos ballons de stockage. Cette sonde PT1000 s'insère dans un fourreau étanche pour transmettre les mesures à votre régulateur.
                                  53,00 €Prix

                                  Régulateurs solaires thermiques différentiels STDC et MTDC : pilotage automatique pour CESI et SSC

                                  Comment choisir entre le régulateur STDC 1 relais et le régulateur MTDC 2 relais ?

                                  Sélectionnés par Nideck Chauffage pour maximiser le gain énergétique des installations solaires thermiques, nos régulateurs électroniques différentiels comparent en continu la température des capteurs en toiture et du ballon de stockage. Dès que l'écart thermique programmé (généralement 6°C à 8°C) est atteint, le régulateur enclenche le circulateur à vitesse variable pour transférer les calories vers l'eau sanitaire ou le ballon tampon. Les deux boîtiers intègrent des fonctions de protection contre le gel, le refroidissement nocturne et la gestion de surchauffe jusqu'à 85°C ou 90°C.
                                  Régulateur STDC (1 Relais) Standard CESI 3 Sondes PT1000

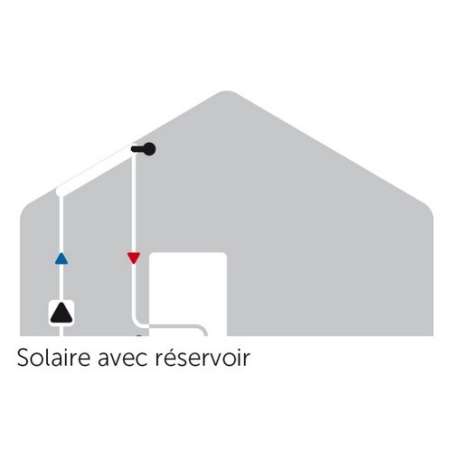

                                  Boîtier de commande électronique pour chauffe-eau solaires individuels à 1 ballon de stockage.

                                  • Modèle STDC complet : 1 sortie relais 230V avec modulation PWM de circulateur
                                  • Entrées sondes : 3 entrées pour sondes de température PT1000 de haute précision
                                  • Schémas intégrés : 9 configurations hydrauliques préprogrammées en mémoire
                                  • Écran graphique : Affichage LCD rétroéclairé avec synoptique animé du circuit
                                  Régulateur MTDC (2 Relais) Multi-systèmes SSC 4 Sondes PT1000

                                  Boîtier multi-fonctions pour systèmes combinés chauffage + ECS, double champ ou décharge.

                                  • Modèle MTDC complet : 2 sorties relais 230V indépendantes (pompe + vanne 3 voies)
                                  • Entrées sondes : 4 entrées PT1000 pour suivi multi-points (toit, ECS, tampon, retour)
                                  • Schémas avancés : 25 programmes préconfigurés pour circuits complexes
                                  • Gestion des priorités : Aiguille l'énergie vers le ballon sanitaire puis vers le chauffage

                                  Pourquoi associer des sondes PT1000 d'origine et une station solaire à votre régulateur ?

                                  Configurés par Nideck Chauffage, les régulateurs solaires exploitent la haute linéarité des sondes platine PT1000. La sonde de toiture en silicone résiste sans dérive de mesure jusqu'à 200°C lors des phases de stagnation estivale des capteurs Nidosol 200. Le signal de régulation pilote directement le circulateur Classe A de notre station solaire 2 voies ou actionne une vanne de zone 3 voies MUT pour diriger la chaleur vers le ballon le plus demandeur sans gaspillage de calories.

                                  Réglages différentiels, protection contre la surchauffe et câblage des sondes

                                  Quel est le principe de fonctionnement de la régulation différentielle de température (delta T) ?

                                  Le régulateur différentiel ne se contente pas de mesurer une température absolue : il calcule l'écart thermique (Delta T) entre la sonde capteur en toiture et la sonde située au fond du ballon d'eau chaude. Lorsque cet écart dépasse la valeur de démarrage réglée en atelier (généralement 6°C à 8°C), le relais alimente le circulateur : la pompe tourne et injecte les calories solaires dans l'échangeur. Dès que l'écart redescend sous le seuil d'arrêt (2°C à 4°C), la pompe se coupe, empêchant tout gaspillage d'électricité ou refroidissement du ballon par temps couvert.

                                  Quelle est la différence d'usage entre le boîtier STDC et le boîtier MTDC ?

                                  Le régulateur STDC (1 relais) est conçu pour les installations solaires simples : un seul champ de panneaux et un seul réservoir d'eau chaude sanitaire (CESI). Le régulateur MTDC (2 relais) est un contrôleur multi-fonctions : son second relais permet de commuter une vanne motorisée pour alimenter un deuxième ballon (priorité eau chaude sanitaire puis basculement vers le ballon tampon de chauffage), de gérer deux champs de panneaux orientés Est et Ouest, ou d'activer une boucle de décharge thermique en cas de surchauffe estivale.

                                  Comment le régulateur gère-t-il la sécurité contre la surchauffe et la stagnation estivale ?

                                  Les techniciens de Nideck Chauffage paramètrent la fonction de sécurité anti-surchauffe ballon : dès que l'eau du réservoir atteint la consigne maximale critique (généralement 85°C ou 90°C), le régulateur coupe impérativement le circulateur, même s'il y a du soleil, pour protéger l'émail de la cuve et les utilisateurs contre les brûlures. L'installation passe alors en phase de stagnation sécurisée : le fluide des capteurs se vaporise et repousse le liquide vers le vase d'expansion sans dommage pour la chaufferie.

                                  Comment raccorder et prolonger les sondes de température PT1000 sans fausser la mesure ?

                                  Les sondes de type PT1000 affichent une résistance de 1000 Ohms à 0°C. Cette résistance élevée les rend très peu sensibles à la longueur du câble électrique. Vous pouvez prolonger le câble de sonde bifilaire de toiture (intégré d'origine dans notre tube inox flexible isolé Duo) jusqu'à 50 mètres en utilisant du câble cuivre standard de section 2 x 0,75mm² sans fausser la lecture thermique. Les raccords électriques doivent être effectués par borniers à vis étanches ou soudure à l'étain protégée par gaine thermorétractable.

                                  À quoi sert la fonction de refroidissement nocturne (refroidissement du réservoir) ?

                                  Durant les canicules estivales, le ballon solaire peut rester saturé à 85°C plusieurs jours d'affilée en l'absence de consommation d'eau chaude. La fonction « refroidissement nocturne » activable dans le menu du régulateur fait tourner le circulateur la nuit pendant quelques heures lorsque les capteurs en toiture sont froids. La chaleur excédentaire du ballon est évacuée vers le ciel nocturne par rayonnement inverse à travers les panneaux, ramenant le ballon à 60°C ou 65°C pour permettre aux capteurs de capter à nouveau le soleil le lendemain matin sans stagner.

                                  Conseil technique par Nideck Chauffage
