Ballon Tampon Chauffage NIA1
Associez le bois et l'énergie solaire avec nos ballons tampons NIA1 de 500L à 2000L avec 1 serpentin. Fabriquées en acier S235JRG2 avec isolation thermique amovible de 100mm, ces cuves d'accumulation intègrent un échangeur tubulaire fixe en partie basse pour raccorder un champ de capteurs solaires thermiques ou une pompe à chaleur. Retrouvez l'ensemble des volumes pour stocker l'énergie de votre chaudière bois tout en valorisant les calories solaires sans mélange des fluides caloporteurs.
6 produits
Ballons tampons NIA1 avec 1 serpentin : hydro-accumulation solaire de 500L à 2000L
Pourquoi installer un ballon tampon à 1 serpentin pour coupler bois et solaire ?
Pour relève solaire sur chaudière à granulés compacte ou pompe à chaleur.

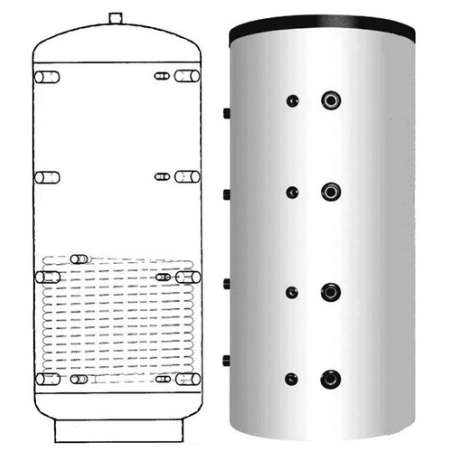

- Modèle NIA1 500L : Surface de capteurs solaires recommandée de 4m² à 6m²
- Échangeur inférieur : Serpentin acier à haut coefficient d'échange
- Isolation : Mousse souple 100mm amovible pour passage de porte
- Raccordements : Piquages 1"1/2 F et raccords serpentin 1" F
Pour chaudières à bûches de 20kW à 25kW associées à un champ solaire thermique.
- Modèle NIA1 800L : Absorbe une flambée bois de 20kW et l'apport solaire

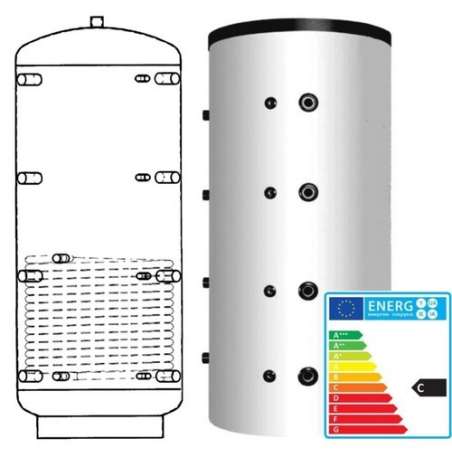

- Modèle NIA1 1000L : Ratio recommandé pour chaudières 25kW
- Autonomie : Couverture solaire en mi-saison et réserve bois en hiver
- Matériau : Acier de qualité S235JRG2 avec apprêt anticorrosion
Pour chaudières bois de 30kW à 50kW et champs solaires importants.
- Modèle NIA1 1500L : Autonomie étendue pour bâtisses de 200m² et plus
- Modèle NIA1 2000L : Stockage thermique massif pour très grands volumes
- Pression : Cuve éprouvée à 6bar (service 3bar, serpentin 10bar)
- Stratification : Séparation nette entre la zone solaire et la zone bois
Pourquoi associer un kit de raccordement et un appoint électrique au ballon NIA1 ?

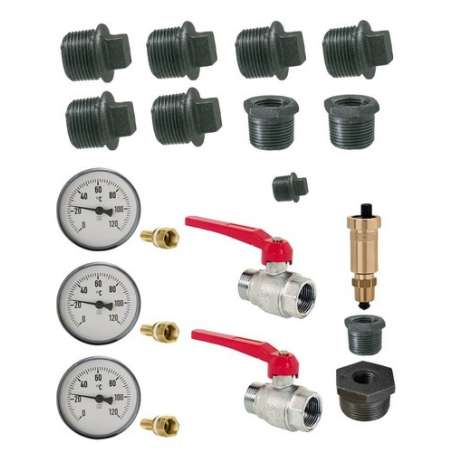

Configurés par Nideck Chauffage, nos accessoires de chaufferie assurent le raccordement étanche de votre système bi-énergie. Le kit de raccordement N°1 pour ballon NIA1 fournit les bouchons 1"1/2, vannes d'isolement, thermomètres à doigt de gant et vanne de vidange nécessaires au montage. Pour coupler votre installation solaire, retrouvez nos capteurs solaires thermiques à haut rendement. Pour maintenir le réseau hors gel lors de longues absences sans allumer la chaudière, un thermoplongeur électrique 1"1/2 de 2000W à 4500W s'installe directement sur le manchon latéral de la cuve.
Échange thermique solaire, dimensionnement et stratification
Quel est le rôle du serpentin fixe en acier situé en bas du ballon ?
Le serpentin en acier fixé en partie basse fait office d'échangeur thermique étanche. Le circuit des capteurs solaires fonctionnant avec un mélange d'eau et de glycol sous une pression de 2bar à 3bar, il ne doit pas se mélanger à l'eau technique de chauffage du ballon. Placé au fond de la cuve là où l'eau est la plus froide (généralement 25°C à 35°C), le serpentin transmet efficacement les calories des panneaux solaires même par ciel voilé ou en plein hiver, optimisant ainsi le rendement annuel de l'installation solaire.
Quelle surface de capteurs solaires thermiques raccorder selon le volume du ballon NIA1 ?
Les techniciens de Nideck Chauffage préconisent un ratio de 50L à 80L de volume tampon par mètre carré de capteurs solaires pour un système de chauffage combiné (SSC) :
- Ballon NIA1 500L : 2 à 3 capteurs solaires (environ 4m² à 6m²).
- Ballon NIA1 800L : 4 à 5 capteurs solaires (environ 8m² à 10m²).
- Ballon NIA1 1000L : 5 à 6 capteurs solaires (environ 10m² à 12m²).
- Ballon NIA1 1500L et 2000L : Champs solaires de 12m² à 20m² pour couverture importante en mi-saison.
Comment le ballon NIA1 gère-t-il la priorité entre le solaire et la chaudière bois ?
La priorité est naturellement solaire grâce au principe physique de stratification thermique. Le régulateur solaire déclenche la pompe de circulation dès que les capteurs en toiture sont plus chauds que le bas du ballon : le soleil préchauffe le bas de la cuve sans dépenser de combustible. Lorsque vous allumez la chaudière à bois, l'eau très chaude à 80°C est injectée directement par le sommet du ballon via les piquages supérieurs. Le système de régulation puise l'eau chaude en haut pour les radiateurs, tandis que le bas reste disponible pour accumuler les calories solaires dès le lendemain matin.
Pourquoi l'isolation thermique de 100mm est-elle amovible ?
L'isolation en mousse polyuréthane souple de 100mm d'épaisseur est équipée d'une fermeture éclair robuste sur toute sa hauteur. Avec son isolation, un réservoir de 1000L dépasse 990mm de diamètre, ce qui empêche le franchissement d'une porte intérieure de 80cm ou l'accès à une cave. En déposant la jaquette isolante avant la manutention, le diamètre de la cuve en acier nu redescend à 790mm, facilitant l'implantation dans les espaces techniques restreints sans risque d'endommager l'isolant.
Comment raccorder un thermoplongeur électrique pour le maintien hors gel ?
Le ballon NIA1 dispose d'un manchon taraudé femelle en 1"1/2 (40x49mm) situé à mi-hauteur de la cuve. Ce piquage reçoit un thermoplongeur électrique avec thermostat intégré de 2000W à 4500W. L'étanchéité mécanique s'effectue avec un joint plat ou de la filasse et pâte à joint. Ce dispositif permet de maintenir le réseau de radiateurs à une température minimale de 12°C à 15°C lors de longues absences sans nécessiter l'allumage manuel de la chaudière à bois.
