Accessoires Chaudière MA-D

Gestion continue de l'allure de chauffe et coupure automatique de circulation en fin de feu.

• Régulateur de tirage à chaînette G3/4" : Sonde à dilatation pour pilotage par gravité du volet d'air
• Thermostat de fumée 50°C à 300°C : Coupe la pompe dès que les braises s'éteignent
• Précision : Cadran de réglage gradué de 30°C à 90°C sur le corps de chaudière
• Autonomie : Fonctionnement 100% mécanique insensible aux pannes de secteur

Groupes hydrauliques prémontés pour élever la température de retour vers le foyer.

• Laddomat 11-30 : Pour chaudières MA-D 23kW et 28kW (raccords 1" F)
• Laddomat 21-60 : Débit renforcé pour MA-D 35kW (raccords 28mm ou 1"1/4 F)
• Cartouches thermiques : Tarage 63°C ou 72°C pour éliminer le point de rosée
• Protection : Préserve le corps de chauffe en acier 6mm contre l'oxydation acide

Dispositifs indispensables de protection thermique et de contrôle de pression.

• Soupape Watts STS 20S : Décharge thermique autonome à 97°C (G3/4")
• Groupe de sécurité Caleffi 3-en-1 : Soupape tarée à 3bar, manomètre et purgeur
• Action mécanique : Refroidit le serpentin en cuivre même en cas d'arrêt du circulateur
• Sécurité bâtiment : Évacue les calories excédentaires directement vers l'égout

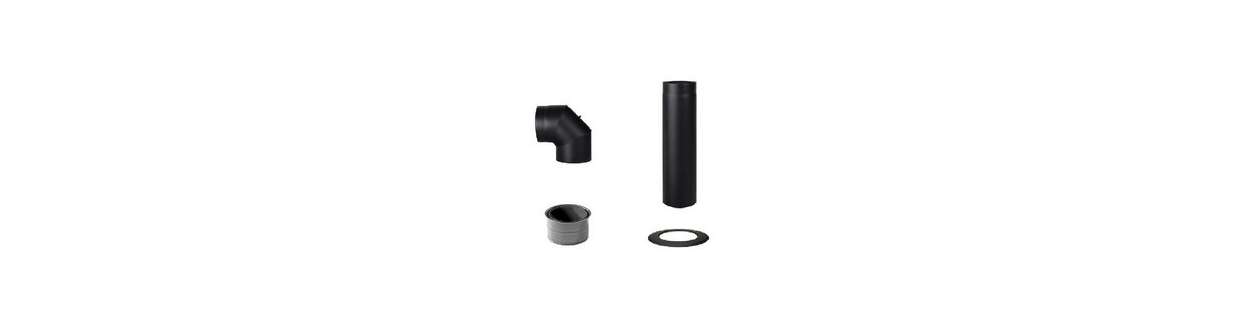

Conduits de raccordement épais et organes de stabilisation de dépression.

• Tuyaux droits en acier 2mm : Sections 1m, 50cm et 25cm (Ø 160mm et Ø 150mm)
• Coude 90° avec trappe : Ouverture étanche facilitant le ramonage périodique
• Raccord mural : Jonction propre vers le conduit maçonné ou boisseau
• Modérateur inox Ø 160-200mm : Stabilise le tirage entre 15Pa et 20Pa

Comment régler la longueur de la chaînette du régulateur de tirage G3/4" ?

Faites monter la chaudière en température jusqu'à atteindre 80°C sur le thermomètre de façade, avec le volet d'air ouvert manuellement. Réglez ensuite le cadran rotatif du régulateur sur 80°C. Ajustez la chaînette métallique de sorte que le clapet inférieur ne conserve qu'une fente résiduelle d'environ 1mm à 2mm. Lorsque l'eau dépassera 80°C, le levier descendra pour fermer complètement le clapet ; lorsque l'eau chutera, le levier tirera la chaînette pour rouvrir l'air. Ce réglage d'atelier garantit un contrôle de température fluide sans surchauffe.

Pourquoi le thermostat de fumée à applique est-il nécessaire sur une chaudière à bûches ?

Les techniciens de Nideck Chauffage préconisent la pose du thermostat de fumée 50°C à 300°C sur le conduit de sortie. En fin de combustion, les braises s'éteignent et le corps de chauffe commence à se refroidir. Si le circulateur continuait de fonctionner, l'eau chaude accumulée dans le ballon tampon circulerait en continu à travers la chaudière froide et ses calories seraient aspirées par le tirage de la cheminée. En coupant le circulateur dès que les fumées descendent sous 80°C, le thermostat conserve l'intégralité de la chaleur dans le réservoir.

Quelle est l'utilité du groupe Laddomat par rapport à une simple vanne mélangeuse ?

L'unité Laddomat 11-30 ou Laddomat 21-60 réunit en un seul ensemble une pompe Classe A, une cartouche thermostatique de précision et des clapets anti-retour intégrés. Contrairement à une vanne trois voies manuelle sujette aux erreurs de réglage, le Laddomat gère automatiquement la stratification thermique. Il recycle l'eau en boucle courte tant que la chaudière n'a pas atteint sa consigne de 63°C ou 72°C, empêchant la vapeur d'eau des fumées de condenser sur l'acier 6mm du foyer, avant d'ouvrir progressivement l'alimentation vers le ballon tampon.

Comment la soupape Watts STS 20S et le serpentin en cuivre refroidissent-ils la chaudière ?

Raccordée au serpentin interne de la chaudière MA-D, la soupape Watts STS 20S fonctionne par dilatation mécanique sans électricité. Si une coupure de courant interrompt le circulateur alors que le foyer est chargé de bûches incandescentes, l'eau monte vers 97°C. La sonde double bulbe de la soupape actionne instantanément le piston : l'eau froide sous pression du réseau public traverse le serpentin pour refroidir le corps de chauffe en acier avant d'être rejetée à l'égout, éliminant tout risque de surpression.

Quelles sont les exigences de conduit de fumée selon la norme NF DTU 24.1 ?

Le raccordement de la chaudière MA-D s'effectue en conduit d'acier de 2mm en diamètre 150mm ou 160mm. En tirage naturel pur, la cheminée verticale doit être étanche aux condensats acides et assurer une dépression stabilisée entre 15Pa et 20Pa. La mise en place d'un modérateur de tirage inox Ø 160-200mm est obligatoire pour écrêter les pointes de dépression par grand vent, évitant ainsi d'aspirer excessivement les braises et de faire chuter le rendement.
