Pompes de Remplissage Manuelles pour Circuit Solaire Thermique

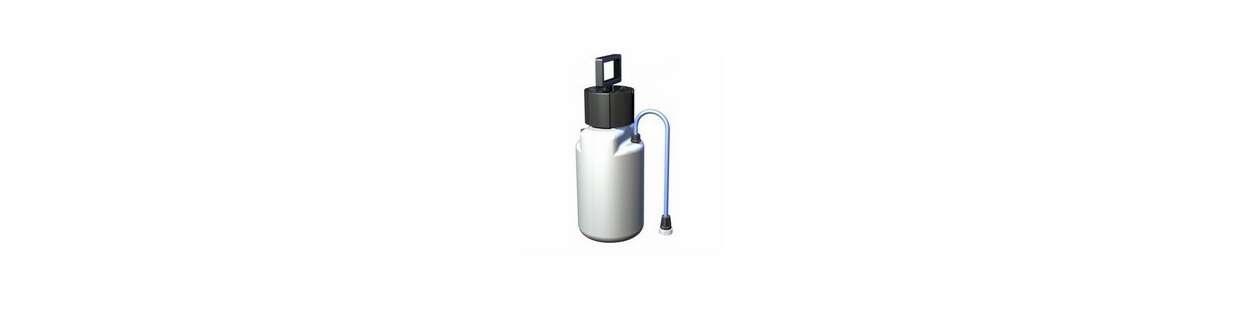

Pompe de Remplissage

Remplissez et mettez sous pression votre installation solaire thermique avec nos pompes de remplissage manuelles. Conçues pour injecter le fluide caloporteur glycolé et ajuster la pression de service à froid entre 2bar et 2,5bar, elles se raccordent directement sur les vannes de charge de votre station solaire. Équipées d'un manomètre de contrôle précis et d'un flexible haute pression avec vanne d'arrêt, elles assurent une mise en service et une maintenance propres sans nécessiter d'alimentation électrique.

Filtres actifs

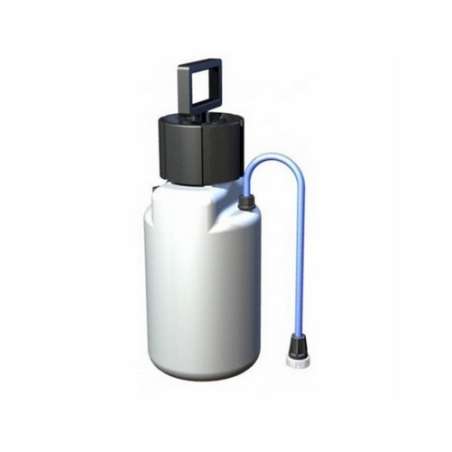

Pompe de remplissage manuelle à piston pour injection de fluide caloporteur dans le circuit solaire.
      Injectez proprement le fluide caloporteur et ajustez la pression de vos panneaux solaires thermiques. Cette pompe de remplissage manuelle atteint 3bar de pression pour l'appoint de votre circuit.
      76,00 €Prix
      Pompe de remplissage manuelle à piston pour injection de fluide caloporteur dans le circuit solaire.
          Injectez proprement le fluide caloporteur et ajustez la pression de vos panneaux solaires thermiques. Cette pompe de remplissage manuelle atteint 3bar de pression pour l'appoint de votre circuit.
          76,00 €Prix

          Pompes de remplissage et mise en pression pour circuits solaires thermiques

          Pourquoi utiliser une pompe manuelle dédiée pour le remplissage au glycol ?

          Sélectionnée par Nideck Chauffage pour réaliser la mise en service et les appoints périodiques des circuits primaires fermés, la pompe de remplissage manuelle permet d'introduire le fluide caloporteur sans dépendre du réseau électrique. Le circuit solaire fonctionnant sous une pression de 2bar à 2,5bar avec du monopropylène glycol visqueux, le recours à une pompe spécifique est obligatoire pour vaincre la hauteur statique vers les capteurs en toiture. Dotée d'un manomètre intégré et d'un tuyau flexible armé, elle permet d'injecter le liquide au litre près et de tester l'étanchéité mécanique du réseau avant la mise en chauffe.
          La Pompe Manuelle Haute Pression Manomètre

          Outillage compact et maniable pour injection de fluide sans alimentation électrique.

          • Pompe manuelle complète : Piston métallique renforcé et réservoir d'aspiration
          • Contrôle visuel : Manomètre à cadran intégré (0 à 6bar) pour lecture de pression exacte
          • Clapets spécifiques : Garnitures en élastomère résistant au monopropylène glycol
          • Flexible de liaison : Tuyau souple armé avec raccord à visser et vanne d'arrêt
          Fluide Caloporteur -25°C Prêt à l'emploi Antigel

          Liquide caloporteur non toxique formulé à l'eau déminéralisée et inhibiteurs de corrosion.

          • Bidon de 5kg : Format pratique pour appoints de pression ou remise à niveau
          • Bidon de 20kg : Format économique pour remplissage intégral d'installation
          • Protection thermique : Empêche le gel des capteurs jusqu'à -25°C
          • Sécurité cuve : Ne dépose aucun calcaire dans les canaux des absorbeurs
          Raccordement Station Robinets de Charge Vanne Débitmètre

          Connexion directe sur les vannes de remplissage et de rinçage de votre chaufferie.

          • Module solaire 2 voies : Raccordement sur robinets porte-caoutchouc 3/4"
          • Circulation forcée : Fermeture de la vanne centrale pour chasser les bulles d'air
          • Contrôle d'étanchéité : Test de maintien de pression avant allumage solaire
          • Déconnexion propre : Vanne d'isolement sur le flexible évitant les coulures

          Pourquoi la mise en pression à froid entre 2bar et 2,5bar est-elle obligatoire ?

          Dans un circuit solaire thermique sous pression, la pression du fluide caloporteur ne sert pas seulement à faire circuler le liquide : elle conditionne son point d'ébullition. Lorsque les capteurs solaires Nidosol 200 produisent une chaleur intense, le fluide monte au-delà de 100°C. Si le circuit était à pression atmosphérique, le liquide entrerait en ébullition instantanément, désamorçant la pompe de notre station solaire 2 voies. En ajustant la pression à froid à 2,5bar à l'aide de notre pompe de remplissage, le point d'ébullition est repoussé à plus de 135°C, garantissant un fonctionnement fluide et sans cavitation jusqu'au déclenchement de la sécurité du vase d'expansion solaire.

          Procédure de remplissage, dégazage et contrôle de pression

          Comment raccorder la pompe de remplissage sur le module hydraulique solaire ?

          La station solaire 2 voies comporte deux robinets quart de tour situés de part et d'autre de la vis de réglage du débitmètre. Raccordez le flexible haute pression de la pompe manuelle sur le robinet de remplissage inférieur. Fermez la fente de la vanne centrale du débitmètre à l'aide d'un tournevis plat : cette manœuvre isole l'aller et le retour, obligeant le fluide caloporteur injecté à monter vers les capteurs en toiture, à traverser l'ensemble de la boucle et à redescendre vers le robinet de purge supérieur où vous raccordez un tuyau de rejet plongeant dans votre récipient de glycol.

          À quelle pression exacte ajuster le circuit solaire thermique à froid ?

          Les techniciens de Nideck Chauffage préconisent de régler la pression à froid à 2,5bar sur le manomètre de la pompe (pour une maison standard avec une hauteur statique de 10 mètres entre la chaufferie et les capteurs). Cette valeur doit être supérieure d'environ 0,3bar à 0,5bar par rapport à la pression de prégonflage d'azote de la vessie de votre vase d'expansion (prégonflé à 2bar ou 2,2bar). Cet écart assure qu'une petite réserve de liquide pénètre dans le vase pour compenser les micro-variations sans faire chuter la pression sous 1bar.

          Comment chasser les poches d'air lors de l'injection du fluide caloporteur ?

          Pour purger l'air efficacement, pompez de manière régulière tout en laissant le robinet de retour ouvert vers un récipient transparent. Le liquide qui revient du toit refoule d'abord de la mousse et de grosses bulles d'air. Continuez de pomper jusqu'à ce que le fluide s'écoule de façon limpide et continue sans aucun crachotement d'air. Fermez alors en premier le robinet de retour, puis pompez quelques coups supplémentaires pour monter le manomètre à la pression de service requise (2,5bar) avant de fermer le robinet de remplissage et de rouvrir la vanne centrale du débitmètre.

          Pourquoi ne faut-il jamais utiliser une pompe de jardin ou de l'eau du robinet ?

          Les pompes d'arrosage de surface ne développent pas la pression nécessaire pour vaincre la hauteur manométrique d'un toit tout en poussant un liquide visqueux comme le glycol, et leurs joints en plastique sont rapidement détruits par les hydrocarbures. De plus, introduire de l'eau du robinet est formellement proscrit : le calcaire et les chlorures qu'elle contient précipitent dès 100°C et forment une couche de tartre isolante qui bouche les absorbeurs en cuivre des capteurs solaires, réduisant le rendement et accélérant la corrosion interne.

          Comment entretenir la pompe de remplissage après utilisation du glycol ?

          Une fois l'appoint ou le remplissage terminé, dévissez le flexible après avoir fermé la vanne d'isolement pour ne pas perdre de fluide. Rincez le réservoir de la pompe et pompez quelques litres d'eau propre pour rincer le corps de pompe, les clapets internes et le flexible. Ce nettoyage rapide empêche le monopropylène glycol de sécher et de cristalliser autour des joints du piston lors du stockage de l'outil, assurant un fonctionnement immédiat lors de la saison suivante.

          Conseil technique par Nideck Chauffage
