Cheminée Inox Simple Paroi 300mm
Tubez votre boisseau maçonné pour chaufferie biomasse industrielle ou foyer ouvert monumental avec nos conduits rigides en inox 316L simple paroi de diamètre Ø 300mm. Section maximale de notre gamme rigide, ils assurent l'évacuation de volumes de fumée exceptionnels sans freinage aéraulique jusqu'à 600°C.
Brides de sécurité incluses avec l’ensemble des éléments droits, coudes et tés (hors réductions). Vous recherchez un diamètre inférieur pour une puissance intermédiaire ?
Retrouvez directement notre conduit simple paroi Ø 250mm ←
33 produits
Tubages et conduits rigides inox 316L simple paroi Ø 300mm : très forts débits pour chaufferies industrielles et foyers monumentaux
Pourquoi le diamètre 300mm est-il la section maximale en tubage rigide ?
Tuyaux rigides en inox 316L pour constituer la colonne de tubage verticale.
- Élément droit 1 mètre : Longueur principale pour monter la colonne dans le boisseau
- Éléments d'ajustement (0,5m et 0,25m) : Réglage précis de la hauteur sous mitre
- Emboîtement : Raccordement mâle-femelle calibré de 50mm avec bride fournie
- Résistance thermique : Certifié pour fumées continues jusqu'à 600°C (classe T600)

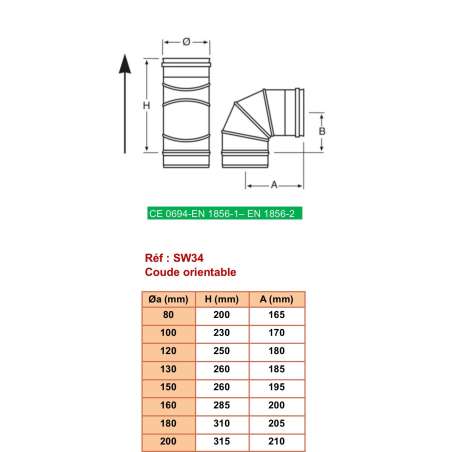

Pour aligner l'appareil sous le boisseau ou franchir un décalage d'axe.

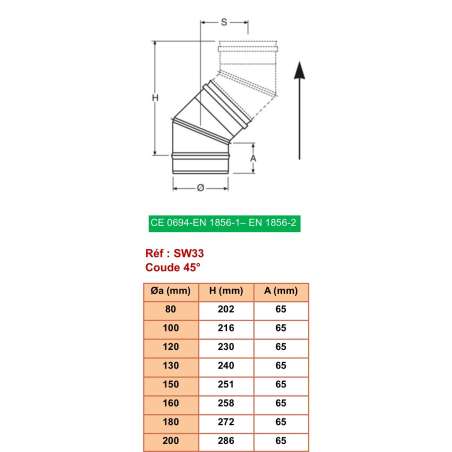

- Coude 45° : Angle technique recommandé pour décalage conforme aux règles DTU 24.1

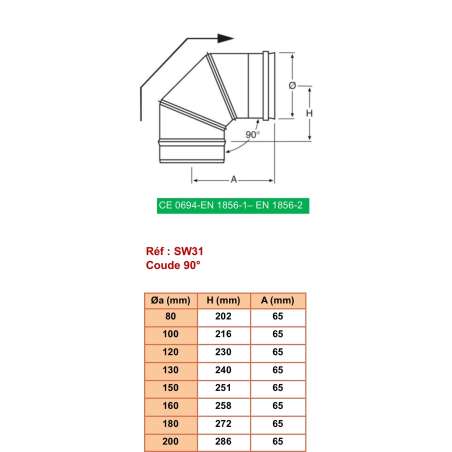

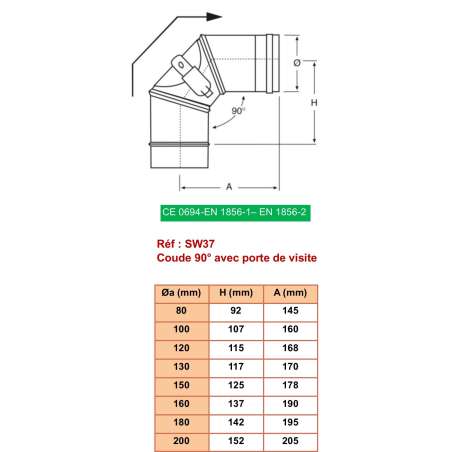

- Coude 90° : Raccordement d'équerre en sortie arrière de chaudière industrielle
- Coudes 15° et 30° : Ajustements doux pour préserver la vitesse d'évacuation
- Étanchéité : Emboîtement rigide verrouillé par collier profilé fourni
Composants inférieurs pour évacuation des condensats et ramonage mécanique.
- Té 90° avec piquage : Jonction entre la buse de l'appareil et la colonne verticale
- Purge avec récupérateur de condensats : Évacue les liquides acides en point bas

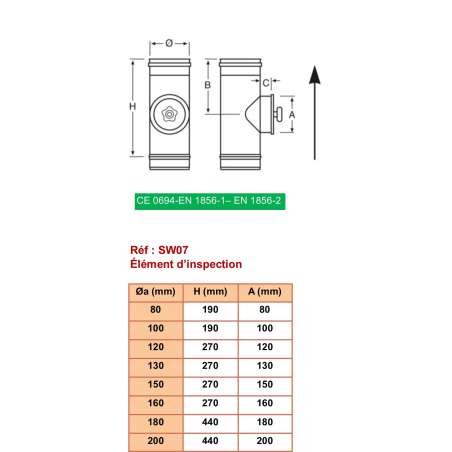

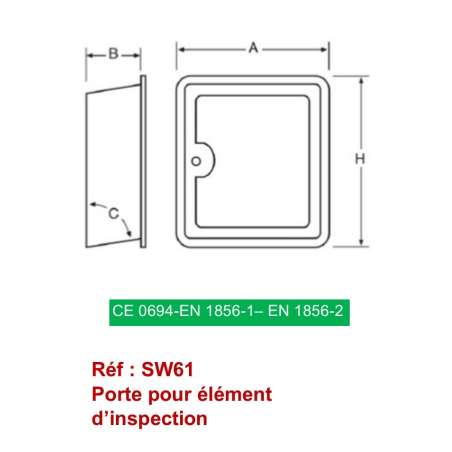

- Tampon de visite étanche : Bouchon démontable pour accès direct au hérisson
- Manchons de liaison : Raccords femelle-femelle pour inverser le sens d'emboîtement
Accessoires de tête de cheminée pour étanchéité du boisseau et maintien du tube.
- Plaque d'étanchéité haute : Ferme le boisseau tout en assurant la ventilation réglementaire
- Chapeau pare-pluie inox : Protège le tubage contre les infiltrations d'eau de pluie
- Collier de fixation haute : Maintient le tube suspendu en tête de cheminée
- Colliers de centrage : Guidage du tube à l'intérieur du boisseau maçonné
Comment assurer la reprise de charge d'un tubage rigide lourd de 300mm ?
Avec son diamètre imposant, un conduit simple paroi en inox de 300mm pèse près de 6kg au mètre linéaire. Sur une hauteur de 10 mètres, le poids total de la colonne approche les 60kg. Il est indispensable d'implanter un support de charge renforcé à la base du boisseau pour soutenir la colonne et éviter l'écrasement des tuyaux inférieurs. En tête de cheminée, la plaque d'étanchéité haute doit être solidement ancrée dans la maçonnerie pour reprendre l'effort de traction. Si votre appareil développe une puissance inférieure à 100kW, consultez notre gamme simple paroi Ø 250mm. Si vous devez créer un conduit sans boisseau maçonné existant, utilisez notre gamme double paroi isolée Ø 300mm.
Mise en œuvre du tubage lourd Ø 300mm pour chaufferie tertiaire et DTU 24.1
Pour quelles installations thermiques le tubage simple paroi de 300mm est-il conçu ?
La section de Ø 300mm intérieur est conçue pour les chaudières biomasse industrielles et tertiaires (100kW à 200kW et plus), les chaufferies de réseaux de chaleur au bois déchiqueté ou granulés, et les cheminées à foyer ouvert monumentales (châteaux, manoirs, restaurants dont l'âtre dépasse 1,50 mètre de largeur). Ce diamètre permet d'évacuer des volumes gazeux exceptionnels sans provoquer de refoulement d'air dans la chaufferie ou la pièce de vie.
Quel est le poids d'un tubage de 300mm et comment le stabiliser dans le boisseau ?
Les techniciens de Nideck Chauffage rappellent qu'un conduit rigide en inox 316L de 300mm présente une masse métallique conséquente. Pour empêcher le balancement du tube à l'intérieur d'un grand boisseau maçonné lors des tempêtes ou des coups de hérisson de ramonage, des colliers de centrage araignée en acier doivent être disposés tous les 3 mètres le long de la colonne. Ces colliers maintiennent le tube parfaitement centré dans la cheminée sans bloquer sa libre dilatation thermique verticale.
Quelles sont les règles de ventilation obligatoire du boisseau maçonné selon le DTU 24.1 ?
La réglementation impose d'assurer une circulation d'air continue entre la paroi extérieure du tube inox de 300mm et la paroi intérieure du boisseau maçonné. Cette ventilation évite la surchauffe de la maçonnerie et prévient l'accumulation d'humidité. Vous devez aménager une entrée d'air en partie basse d'au moins 20cm² au niveau du départ du tubage, et une sortie d'air en partie haute en toiture d'au moins 5cm² intégrée sous la plaque d'étanchéité haute.
Peut-on faire traverser un plancher ou des combles à un conduit simple paroi de 300mm ?
Non, le conduit simple paroi en inox 316L non isolé ne doit jamais traverser un plancher, un plafond ou des combles sans être coffré dans un boisseau maçonné fermé. La température de paroi d'un tube simple paroi monte rapidement au-dessus de 250°C à 350°C : la distance de sécurité imposée par le DTU 24.1 par rapport aux matériaux combustibles est de 3 fois le diamètre (soit 900mm au minimum). Pour toute traversée d'étage sans cheminée maçonnée existante, installez impérativement un conduit isolé double paroi Ø 300mm (écart au feu de 80mm).
Pourquoi chaque élément droit et coude intègre-t-il sa bride de sécurité ?
Sur une section de 300mm où les masses et les forces de tirage sont très élevées, la bride de sécurité métallique profilée est fournie d'origine avec chaque tuyau droit, coude ou té. Elle vient verrouiller mécaniquement la jonction mâle-femelle entre les deux éléments. Lors de l'abaissement des tuyaux dans la cheminée maçonnée, ce collier garantit que les sections ne se déboîtent pas sous leur propre poids et assure une rigidité mécanique totale de la colonne, indispensable lors des opérations de ramonage.
