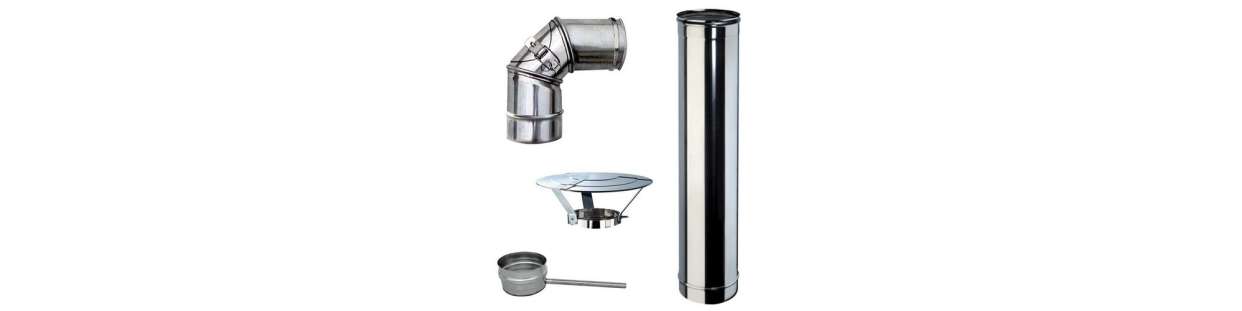

Tubages et Conduits de Cheminée Inox 316L Simple Paroi SW

Cheminée Inox Simple Paroi

Rénovez vos cheminées existantes ou réalisez vos raccordements intérieurs avec nos conduits rigides en inox 316L simple paroi du Ø 80mm au Ø 300mm. Spécifiquement développés pour le tubage de boisseaux maçonnés rectilignes et le raccordement en chaufferie, ils résistent aux températures de fumée jusqu'à 600°C et à la corrosion acide des condensats de bois et granulés.

Brides de sécurité incluses avec l'ensemble des éléments droits, coudes et tés (hors réductions).

Tubages et conduits rigides inox 316L simple paroi SW du Ø 80mm au Ø 300mm : tubage de boisseau et chaufferie

Pourquoi tuber un conduit maçonné avec un conduit rigide en inox 316L ?

Sélectionnés par Nideck Chauffage pour réhabiliter les cheminées anciennes et réaliser les liaisons apparentes en chaufferie, nos conduits rigides simple paroi couvrent l'ensemble des besoins du Ø 80mm au Ø 300mm. Les conduits Nideck SW en inox 316L tiennent dans le temps, même exposés aux fumées acides et aux fortes températures. Chaque élément droit, té et coude est livré avec sa bride de sécurité à verrouillage rapide incluse d'origine (hors réductions). En insérant une colonne continue d'inox 316L dans votre conduit en briques ou boisseaux de terre cuite, vous éliminez tout risque de fuite de monoxyde de carbone et protégez la maçonnerie contre les attaques acides des condensats.
Petits Diamètres (Ø 80 & 100mm) Granulés & Pellets

Pour le tubage de boisseaux dédiés aux poêles à granulés et chaudières compactes.

  • Simple Paroi Ø 80mm : Section standard pour poêles à granulés de 6kW à 9kW
  • Simple Paroi Ø 100mm : Pour poêles granulés grande hauteur ou chaudières pellets
  • Étanchéité : Jonction mâle-femelle calibrée avec bride de serrage fournie
  • Résistance : Inox 316L étanche aux suies et aux condensats humides
Diamètres Standards (Ø 130 & 150mm) Poêles à Bois

Les sections de référence pour tubage de poêles à bois traditionnels et cuisinières.

Diamètres Moyens (Ø 180 & 200mm) Inserts & Chaudières

Pour tubage de cheminées recevant des inserts à bois fermés ou chaudières bûches.

Diamètres Supérieurs (Ø 250 & 300mm) Grands Débits

Pour chaudières industrielles, chaufferies biomasse et foyers ouverts imposants.

  • Simple Paroi Ø 250mm : Pour chaudières biomasse de forte puissance (60kW à 100kW)
  • Simple Paroi Ø 300mm : Section maximale pour réseaux de chaleur et chaufferies collectives
  • Tenue mécanique : Emboîtement rigide de 50mm avec bride profilée
  • Finition haute : Fixation par plaque d'étanchéité et chapeau pare-pluie

Dans quel cas privilégier le conduit simple paroi rigide ou le tubage flexible ?

Le conduit simple paroi rigide en inox 316L (série SW) est la solution technique la plus durable pour le tubage des conduits maçonnés parfaitement verticaux et rectilignes. Sa surface interne d'une parfaite planéité facilite le passage du hérisson métallique lors des ramonages et offre une résistance maximale à l'usure mécanique. Si votre boisseau maçonné comporte un ou deux dévoiements ou des rétrécissements ponctuels, l'introduction de tuyaux rigides de 1 mètre est impossible : orientez-vous alors vers notre gamme de tubage flexible inox double peau. Si vous devez créer un conduit sans boisseau existant, installez notre gamme double paroi isolée DW.

Règles de pose, ventilation du boisseau et normes DTU 24.1

Quelles sont les obligations de ventilation du boisseau maçonné lors d'un tubage ?

La norme NF DTU 24.1 impose d'assurer une ventilation continue de l'espace annulaire situé entre le tube inox et la paroi maçonnée du boisseau. Cette ventilation évite les montées en température excessives de la maçonnerie et évacue l'humidité résiduelle. Pour cela, prévoyez une entrée d'air en partie basse d'au moins 20cm² (au niveau de la plaque d'étanchéité basse) et une sortie d'air en partie haute sous la plaque de tête d'au moins 5cm² protégée contre la pluie.

Peut-on faire traverser un plancher ou des combles à un conduit simple paroi ?

Non, le conduit en inox simple paroi non isolé ne doit jamais traverser un plancher, des combles ou un espace non chauffé sans être protégé par une gaine ou un boisseau maçonné étanche. La température de paroi d'un tube simple paroi peut atteindre 300°C à 400°C lors d'une vive flambée : la distance de sécurité imposée par le DTU 24.1 est de 3 fois le diamètre du tube par rapport aux matériaux combustibles. Pour toute traversée d'étage sans maçonnerie existante ou pour une installation en façade extérieure, vous devez obligatoirement utiliser un conduit isolé double paroi DW (écart au feu de 80mm).

Pourquoi l'utilisation de l'inox 316L est-elle obligatoire pour le bois et les granulés ?

La combustion de la biomasse (bûches et pellets) dégage des fumées contenant de l'eau, du soufre et des composés chlorés. Lorsque ces fumées refroidissent, elles forment des condensats liquides hautement corrosifs qui détruisent l'acier galvanisé ou l'inox standard (304) en quelques saisons. L'alliage Inox 316L (1.4404) enrichi en molybdène offre une résistance chimique absolue à ces attaques acides et supporte les chocs thermiques répétés jusqu'à 600°C en continu.

Comment déterminer le diamètre de tubage adapté à votre appareil ?

Les techniciens de Nideck Chauffage rappellent une règle fondamentale : la section du tubage ne doit jamais être inférieure au diamètre de la buse de l'appareil de chauffage. Pour un poêle à granulés standard, le diamètre requis est de 80mm ou 100mm. Pour un poêle à bois classique, le standard est de 150mm. Pour les inserts fermés et chaudières à bûches, le diamètre s'échelonne de 160mm à 200mm. Réduire le diamètre par rapport à la buse est formellement interdit car cela engendre des refoulements de fumées à l'ouverture de porte.

Pourquoi chaque élément droit et coude intègre-t-il sa bride de sécurité ?

La bride de sécurité métallique profilée est fournie d'origine avec chaque tuyau droit, coude ou té. Elle vient verrouiller mécaniquement la jonction mâle-femelle entre les deux éléments. Lors de l'abaissement des tuyaux dans la cheminée maçonnée, ce collier garantit que les sections ne se déboîtent pas sous leur propre poids et assure une rigidité mécanique totale de la colonne, indispensable lors des opérations de ramonage.

Attention : le conduit à réaliser doit toujours être dimensionné selon la Norme NF DTU 24.1.
Conseil technique par Nideck Chauffage
