Cheminée Inox Simple Paroi 200mm
Tubez votre boisseau maçonné pour chaudière bois bûche ou grand foyer ouvert avec nos conduits rigides en inox 316L simple paroi de diamètre Ø 200mm. Conçus pour évacuer des débits gazeux volumineux sans perte de charge, ils assurent une étanchéité totale face aux condensats acides et aux températures jusqu'à 600°C.
Brides de sécurité incluses avec l’ensemble des éléments droits, coudes et tés (hors réductions). Vous raccordez un insert en 180mm ou une chaufferie biomasse en 250mm ?
Retrouvez directement nos conduits simple paroi Ø 180mm ← et simple paroi Ø 250mm →
34 produits
Conduits rigides inox 316L simple paroi Ø 200mm : tubage de boisseau pour chaudières et foyers ouverts
Pourquoi choisir le diamètre 200mm pour tuber une cheminée de forte puissance ?
Tuyaux rigides en inox 316L pour constituer la colonne de tubage verticale.

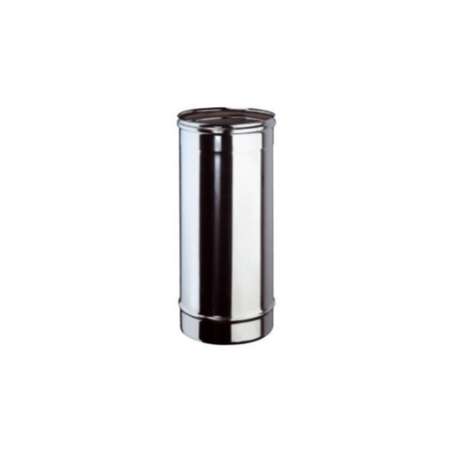

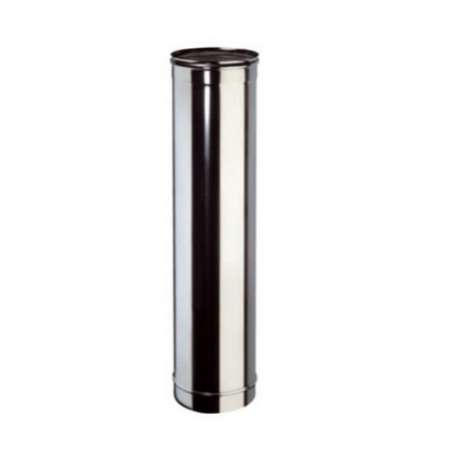

- Élément droit 1 mètre : Longueur principale pour monter la colonne dans le boisseau

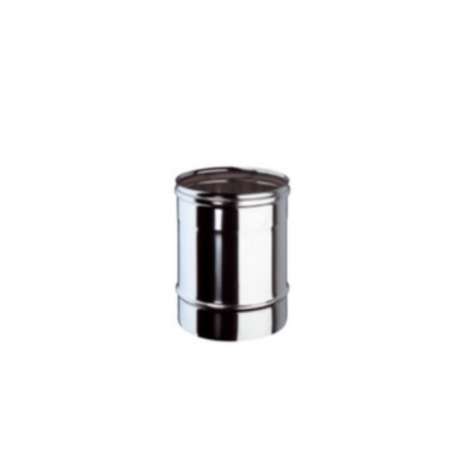

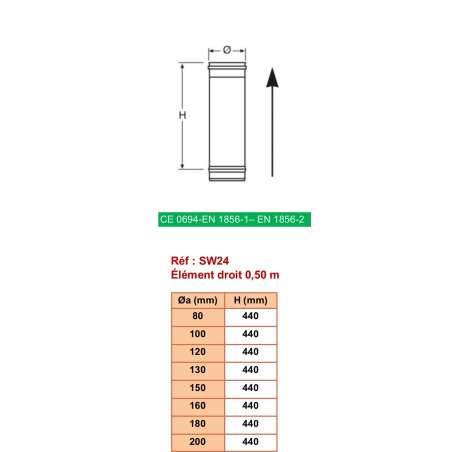

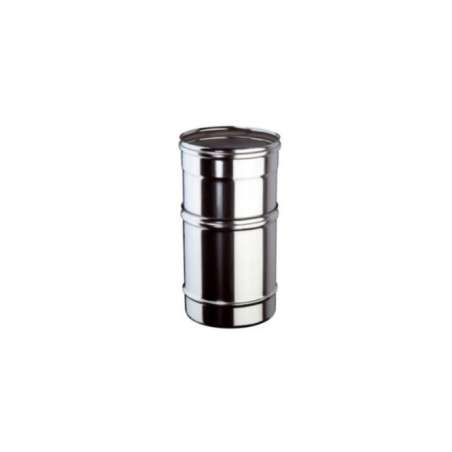

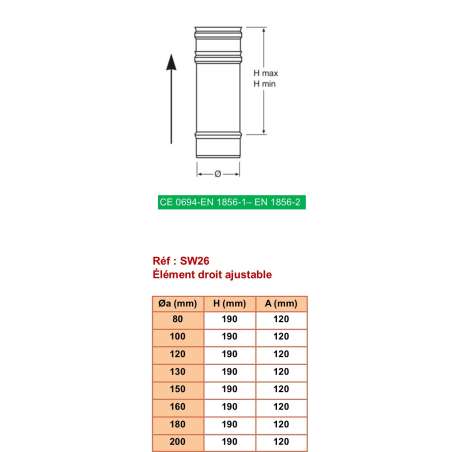

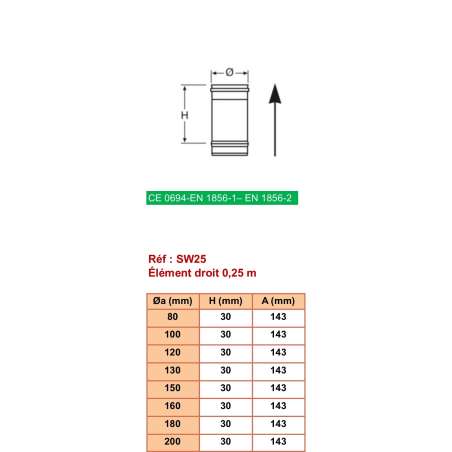

- Éléments d'ajustement (0,5m et 0,25m) : Réglage précis de la hauteur sous mitre
- Emboîtement : Raccordement mâle-femelle calibré de 50mm avec bride fournie
- Résistance thermique : Certifié pour fumées continues jusqu'à 600°C (classe T600)

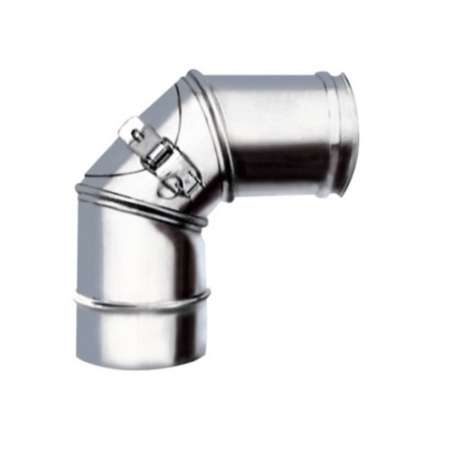

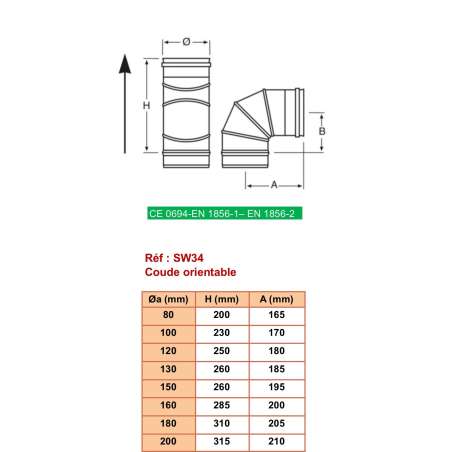

Pour aligner l'appareil sous le boisseau ou franchir un décalage d'axe.

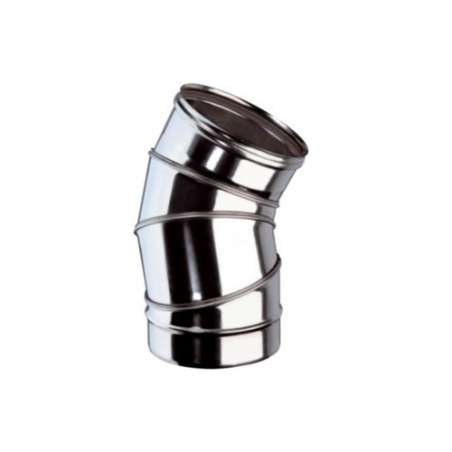

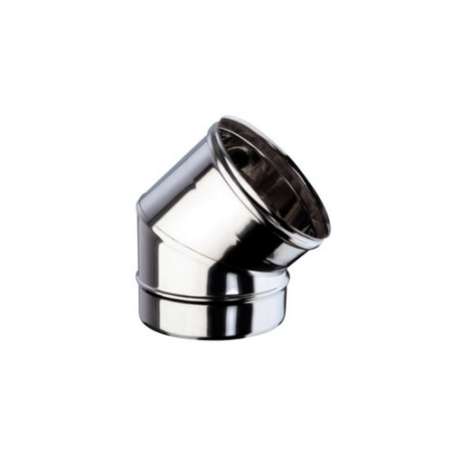

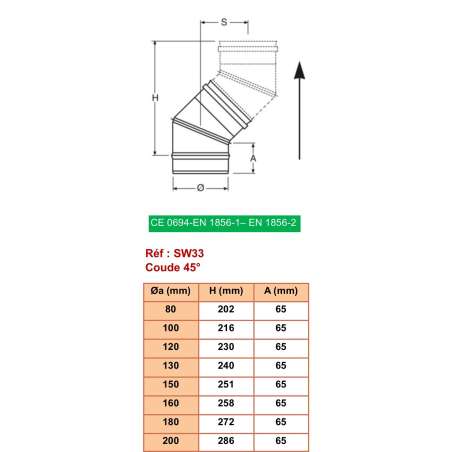

- Coude 45° : Angle technique recommandé pour décalage conforme aux règles DTU 24.1

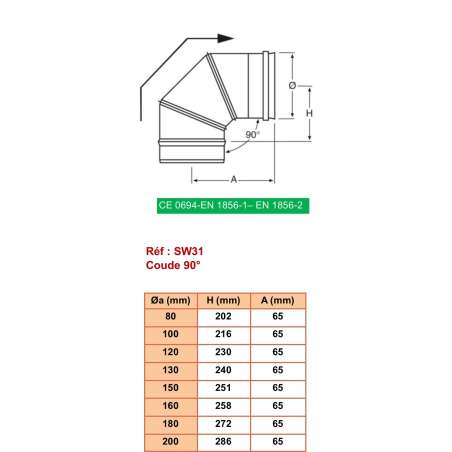

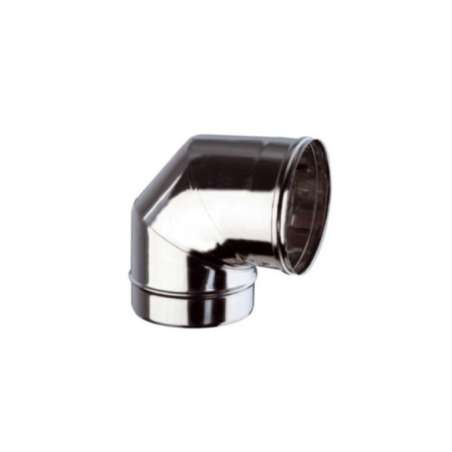

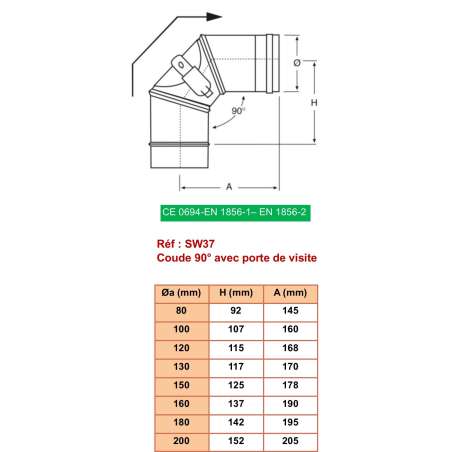

- Coude 90° : Raccordement d'équerre en sortie arrière de chaudière
- Coudes 15° et 30° : Dévoiements doux pour préserver la vitesse d'évacuation
- Étanchéité : Emboîtement rigide verrouillé par collier profilé fourni
Composants inférieurs pour évacuation des condensats et ramonage mécanique.

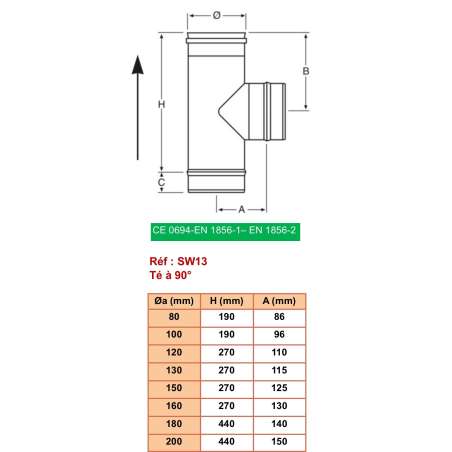

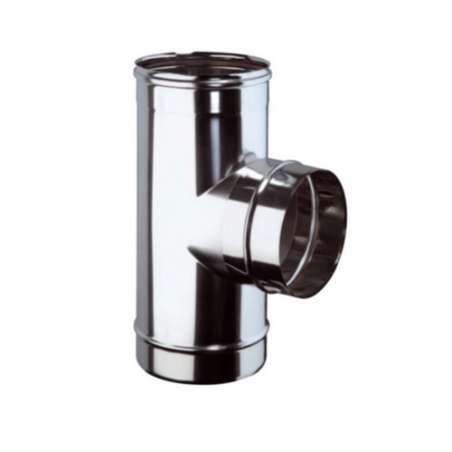

- Té 90° avec piquage : Jonction entre la buse de l'appareil et la colonne verticale

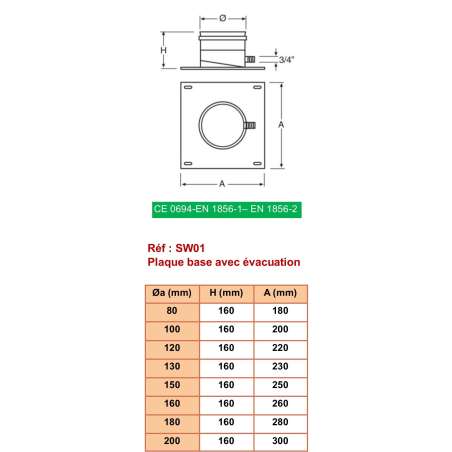

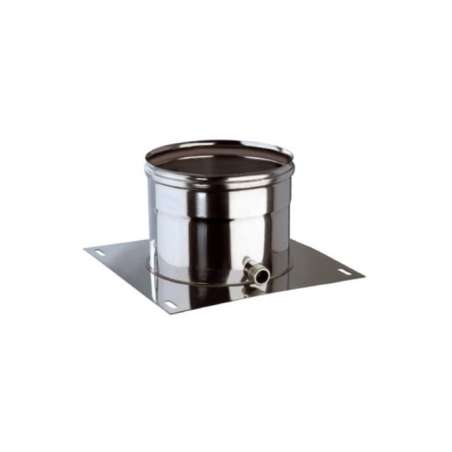

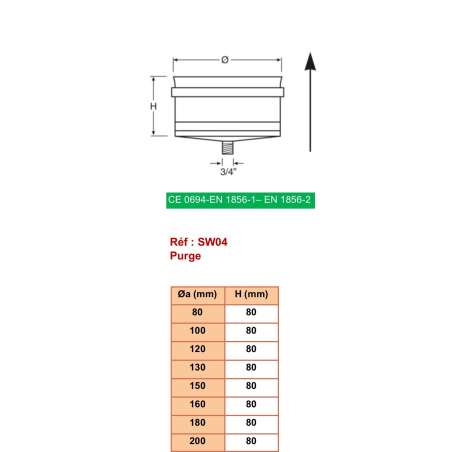

- Purge avec récupérateur de condensats : Évacue les liquides acides en point bas

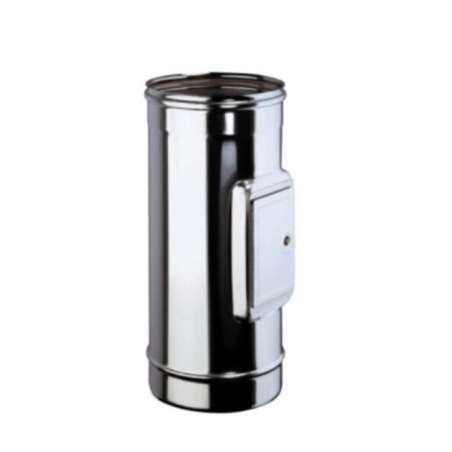

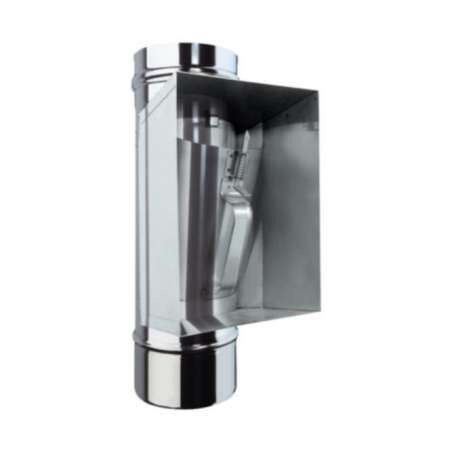

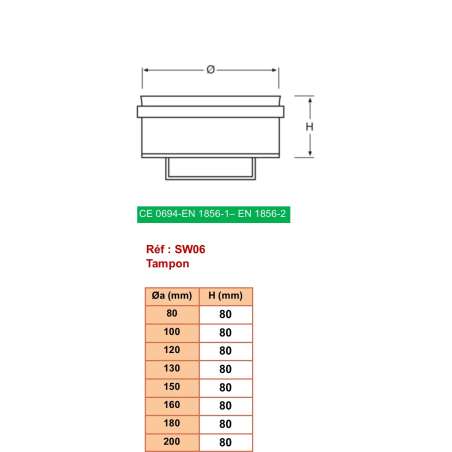

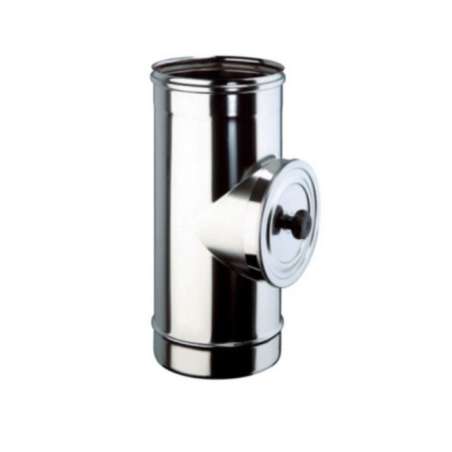

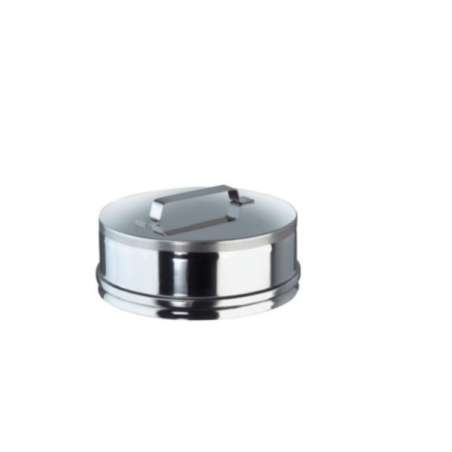

- Tampon de visite étanche : Bouchon démontable pour accès direct au hérisson

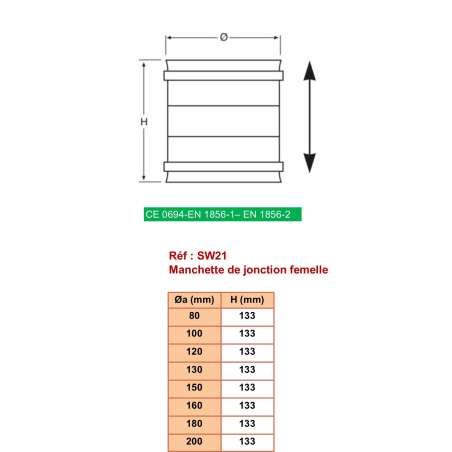

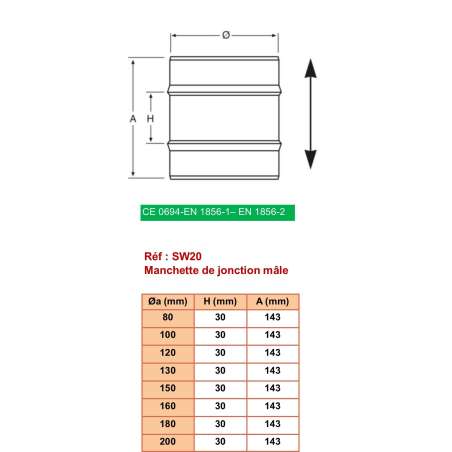

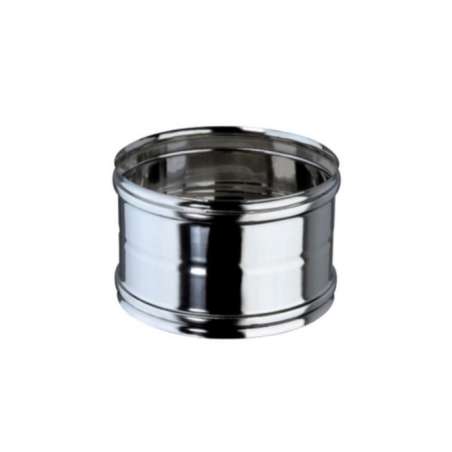

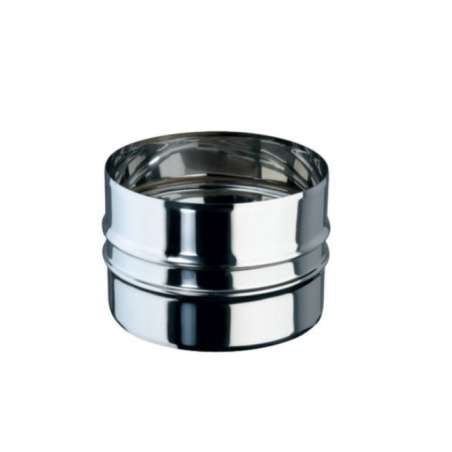

- Manchons de liaison : Raccords femelle-femelle pour inverser le sens d'emboîtement
Accessoires de tête de cheminée pour étanchéité du boisseau et maintien du tube.
- Plaque d'étanchéité haute : Ferme le boisseau tout en assurant la ventilation réglementaire

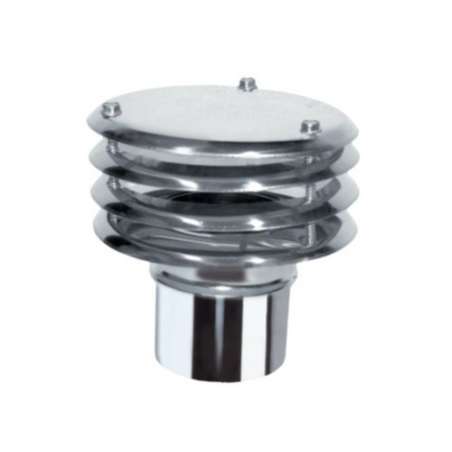

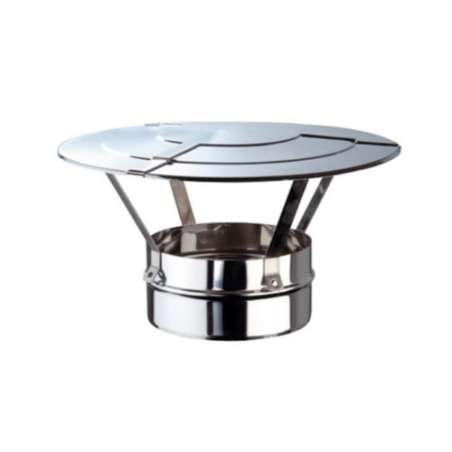

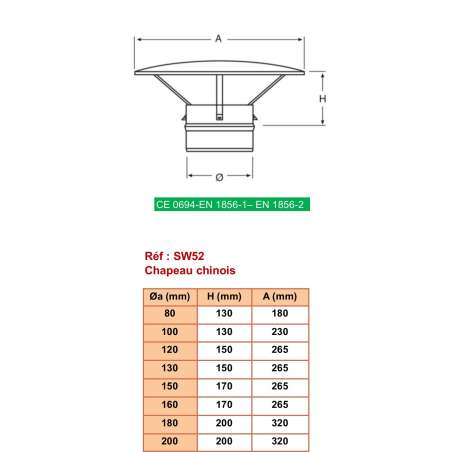

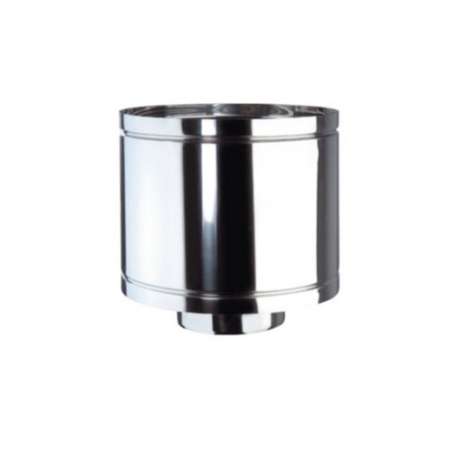

- Chapeau pare-pluie inox : Protège le tubage contre les infiltrations d'eau de pluie

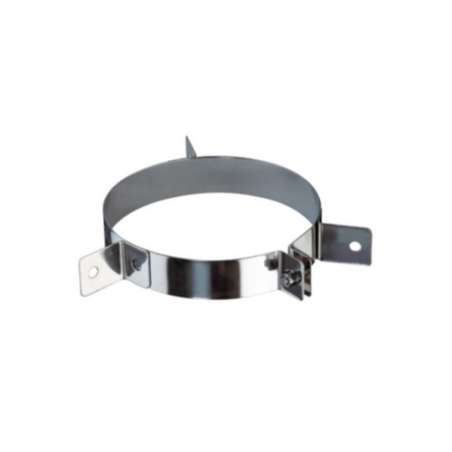

- Collier de fixation haute : Maintient le tube suspendu en tête de cheminée

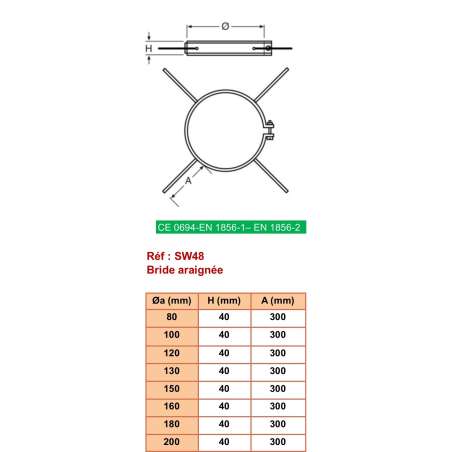

- Colliers de centrage : Guidage du tube à l'intérieur du boisseau maçonné
Quand faut-il opter pour un diamètre supérieur Ø 250mm ?
Le diamètre intérieur de 200mm est la section de référence pour les chaudières bois jusqu'à 60kW et les inserts de grande largeur. Dès lors que vous installez une chaudière biomasse industrielle (supérieure à 80kW), un réseau de chaleur collectif ou un très large foyer ouvert avec un âtre supérieur à 1 mètre de largeur, le débit aéraulique impose de passer en Ø 250mm. Dans ce cas, les règles du DTU 24.1 interdisent de brider la section et imposent d'orienter le montage vers notre gamme simple paroi rigide Ø 250mm pour garantir la vitesse ascensionnelle des gaz. Si vous raccordez un insert standard ou une chaudière compacte, consultez notre gamme simple paroi Ø 180mm. Si vous devez créer un conduit sans boisseau maçonné existant, utilisez notre gamme double paroi isolée Ø 200mm.
Tubage rigide Ø 200mm pour chaudière bois, tirage thermique et exigences DTU 24.1
Pour quels appareils de chauffage le tubage simple paroi de 200mm est-il préconisé ?
La section de Ø 200mm intérieur est conçue pour les chaudières bois bûche de forte puissance (30kW à 60kW), les chaudières à granulés de gros volume, les foyers ouverts traditionnels et les inserts fermés de très grande largeur (vitres de 90cm à 110cm). Ce diamètre permet d'évacuer des débits de fumées importants sans risque de refoulement lors des ouvertures de porte et sans perturber le régime de combustion.
Peut-on raccorder un appareil avec sortie 180mm sur un tubage de 200mm ?
Oui, c'est parfaitement conforme aux règles du DTU 24.1. Vous pouvez installer un adaptateur conique d'augmentation 180F vers 200M au départ du té de raccordement. La réglementation autorise l'augmentation d'un diamètre dans le sens d'évacuation des fumées, ce qui permet de diminuer la résistance au flux gazeux sur les colonnes de grande hauteur. En revanche, l'inverse (réduire une sortie de 200mm vers un tubage de 180mm) est strictement interdit.
Quelles sont les règles de ventilation obligatoire du boisseau maçonné selon le DTU 24.1 ?
La réglementation impose d'assurer une circulation d'air continue entre la paroi extérieure du tube inox de 200mm et la paroi intérieure du boisseau maçonné. Cette ventilation évite la surchauffe de la maçonnerie et prévient l'accumulation d'humidité. Vous devez aménager une entrée d'air en partie basse d'au moins 20cm² au niveau du départ du tubage, et une sortie d'air en partie haute en toiture d'au moins 5cm² intégrée sous la plaque d'étanchéité haute.
Peut-on faire traverser un plancher ou des combles à un conduit simple paroi de 200mm ?
Non, le conduit simple paroi en inox 316L non isolé ne doit jamais traverser un plancher, un plafond ou des combles sans être coffré dans un boisseau maçonné fermé. La température de paroi d'un tube simple paroi monte rapidement au-dessus de 250°C à 350°C : la distance de sécurité imposée par le DTU 24.1 par rapport aux matériaux combustibles est de 3 fois le diamètre (soit 600mm au minimum). Pour toute traversée d'étage sans cheminée maçonnée existante, installez impérativement un conduit isolé double paroi Ø 200mm (écart au feu de 80mm).

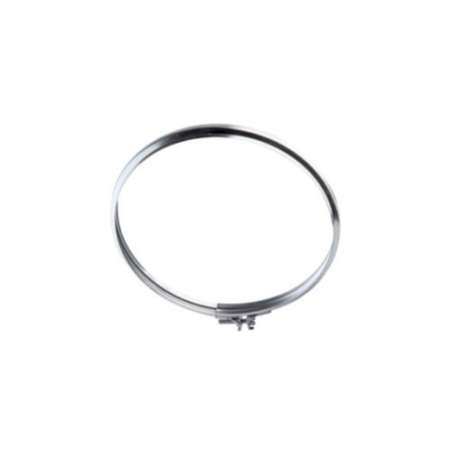

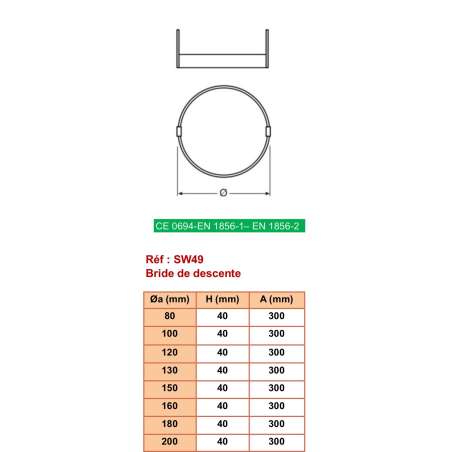

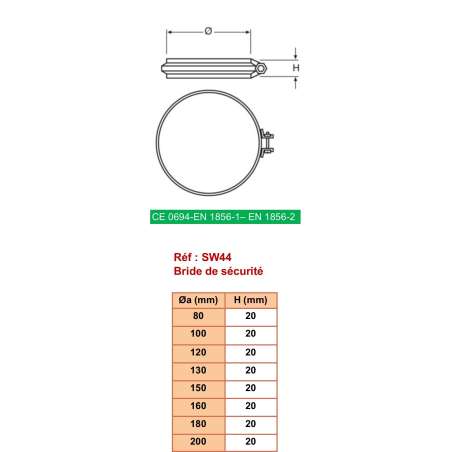

Pourquoi chaque élément droit et coude intègre-t-il sa bride de sécurité ?
Sur une section de 200mm où le poids au mètre linéaire est important, la bride de sécurité métallique profilée est fournie d'origine avec chaque tuyau droit, coude ou té. Elle vient verrouiller mécaniquement la jonction mâle-femelle entre les deux éléments. Lors de l'abaissement des tuyaux dans la cheminée maçonnée, ce collier garantit que les sections ne se déboîtent pas sous leur propre poids et assure une rigidité mécanique totale de la colonne, indispensable lors des opérations de ramonage.
