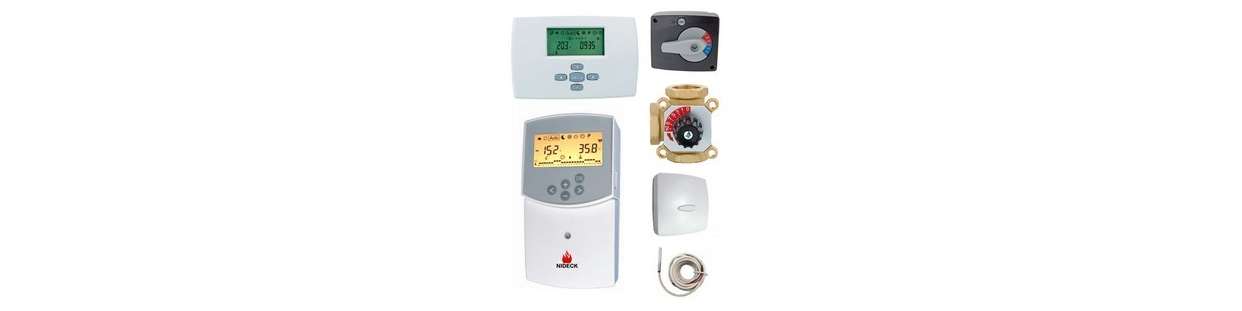

Kit de Mélange Régulateur CLIMA
Gérez précisément la loi d'eau de votre circuit de chauffage avec nos kits de mélange équipés du régulateur Climatic Control. Associant une vanne 3 voies en laiton 1" (DN25), un servomoteur 230V 3 points et un boîtier électronique asservi à une sonde extérieure et une sonde de départ, ces ensembles complets modulent la température d'eau sans à-coups thermiques. Retrouvez nos packs sans circulateur, déclinés avec thermostat d'ambiance programmable filaire ou radio pour radiateurs et plancher chauffant.
26 produits
Kits de mélange vanne 3 voies 1" avec régulateur Climatic Control : gestion loi d'eau
Comment le régulateur Climatic Control pilote-t-il la vanne 3 voies motorisée ?
Pour ajouter une régulation sur sonde extérieure sur un circuit déjà équipé d'une pompe.

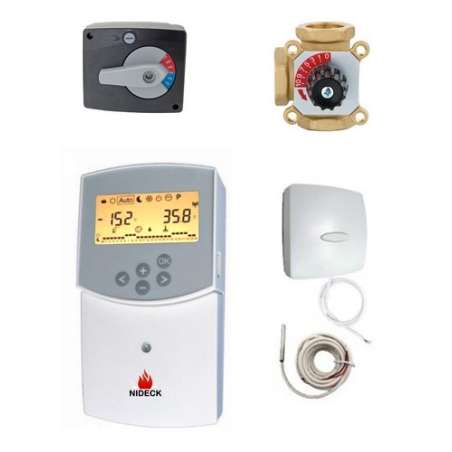

- Pack Clima sans circulateur : Vanne 3 voies 1" F + servomoteur 230V + boîtier Clima
- Sondes fournies : 1 sonde extérieure de façade et 1 sonde de départ applique
- Interfaçage : Sortie relais 230V dédiée pour piloter la marche/arrêt du circulateur
- Tenue en pression : Corps laiton PN10 éprouvé à 10bar (fluide jusqu'à 110°C)
Régulation météo-dépendante avec commande murale déportée dans la pièce principale.

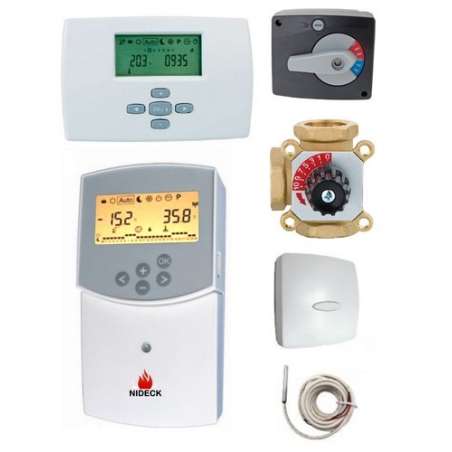

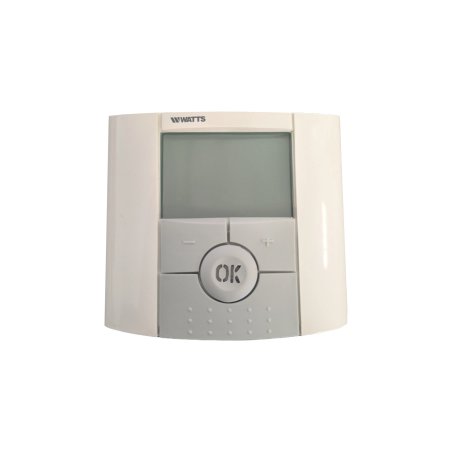

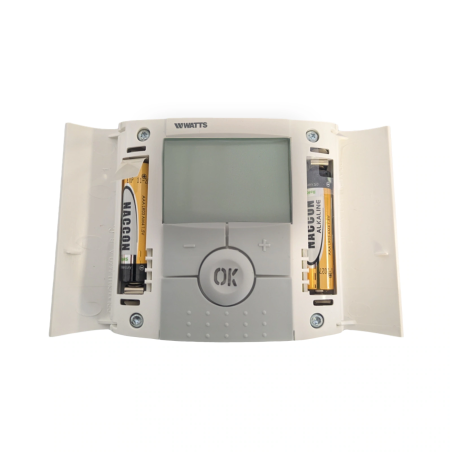

- Pack Clima thermostat filaire : Intègre le thermostat programmable Watts BT-DP
- Compensation d'ambiance : Corrige la vanne en cas d'apports gratuits (soleil, cheminée)
- Horloge journalière/hebdomadaire : Abaissement automatique en mode réduit la nuit
- Raccordement : Liaison 2 fils basse tension vers le boîtier de chaufferie
Pour les chantiers de rénovation sans passage de câble possible entre salon et chaufferie.

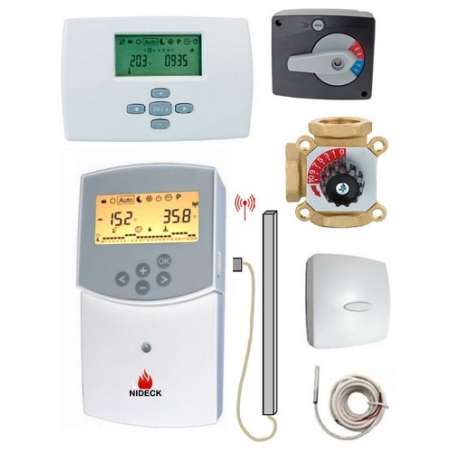

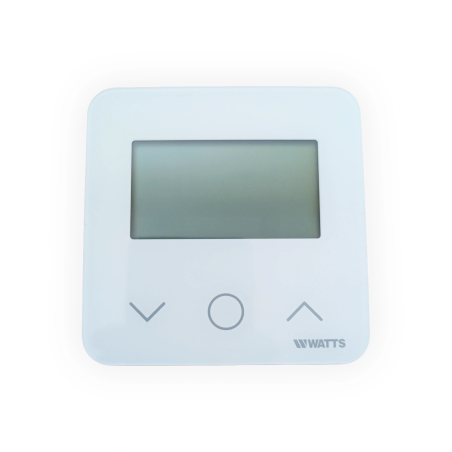

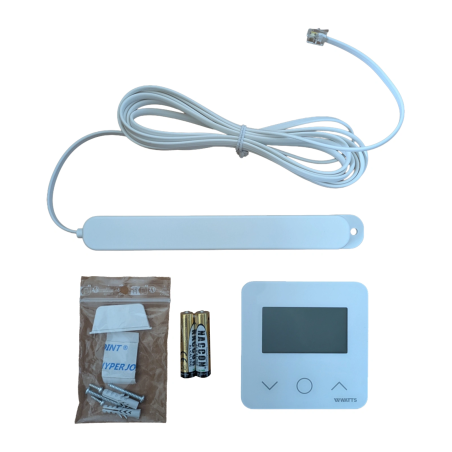

- Pack Clima thermostat radio : Intègre le thermostat sans fil Watts D03-HC RF
- Fréquence sécurisée : Signal haute portée 868MHz traversant les dalles béton
- Flexibilité d'installation : Boîtier mobile sur socle ou fixé au mur sans travaux
- Communication continue : Transmet la température intérieure réelle au régulateur Clima
Boîtier de régulation seul et circulateurs haute efficacité pour compléter le montage.

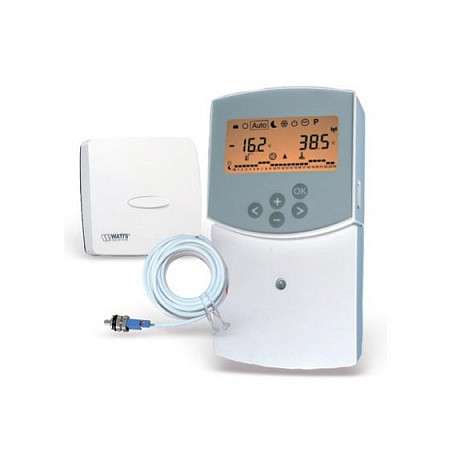

- Régulateur Climatic Control seul : Livré avec ses deux sondes de température
- Pompe recommandée : Circulateur Wilo Yonos Para 25/6 Classe A (entraxe 180mm)
- Robinetterie complémentaire : Kit 3 vannes 1" avec thermomètres pour isoler le circuit
- Sécurité plancher : Possibilité de fixer une température maximale de consigne
Pourquoi installer un régulateur Climatic Control sur un circuit avec ballon tampon ?
Dans une installation au bois bûche ou granulés équipée d'un ballon tampon NIA, l'eau stockée atteint couramment 75°C à 85°C. Envoyer cette eau surchauffée directement dans les émetteurs provoque des à-coups thermiques et vide le réservoir prématurément. Le régulateur Climatic Control mesure la température extérieure en continu et ajuste le servomoteur de la vanne 3 voies par impulsions fines : le départ vers les radiateurs est abaissé à 40°C ou 50°C lorsque la météo est douce, et monte à 65°C uniquement lors des gelées sévères. Cette régulation progressive allonge l'autonomie de votre réserve d'eau chaude de plusieurs heures sans perte de confort.
Réglages de la loi d'eau, sondes de température et câblage
Quelles sondes de température sont incluses avec le régulateur Climatic Control ?
Le régulateur Climatic Control est livré d'origine avec deux sondes de température : une sonde extérieure de façade sous boîtier étanche IP54 (à positionner sur le mur extérieur exposé au Nord ou Nord-Ouest, à l'abri du soleil direct) et une sonde applique de départ chauffage. La sonde applique se fixe fermement à l'aide d'un collier métallique directement sur la tuyauterie de départ, immédiatement après le circulateur. Pour garantir une mesure exacte sans perturbation par l'air ambiant, la sonde de départ doit être soigneusement recouverte par le manchon isolant du tuyau.
Comment le thermostat d'ambiance affine-t-il la régulation de la loi d'eau ?
Le thermostat d'ambiance mesure la température intérieure réelle de la pièce à vivre et transmet une correction au régulateur Climatic Control. Si un poêle à bois d'agrément est allumé dans le salon ou que les baies vitrées captent un fort ensoleillement, la température intérieure dépasse la consigne (par exemple 22°C pour 20°C demandés) alors que la sonde extérieure voit toujours du froid. Le thermostat ordonne au régulateur de refermer la vanne 3 voies et de couper le circulateur, empêchant la surchauffe des pièces et conservant la chaleur dans le ballon tampon.
Quel circulateur installer sur le kit de mélange sans circulateur ?
Le kit de mélange 1" s'associe à tout circulateur de chauffage standard d'entraxe 130mm ou 180mm équipé de raccords filetés 1"1/2 (26x34mm intérieur). Les techniciens de Nideck Chauffage préconisent un circulateur électronique Classe A haute efficacité comme le Wilo Yonos Para 25/6 : son alimentation électrique se connecte directement sur le relais 230V du régulateur Climatic Control, permettant au boîtier d'éteindre la pompe dès que les besoins de chauffage sont nuls.
Comment régler la courbe de chauffe sur l'écran du régulateur Climatic Control ?
Le réglage de la courbe s'effectue en sélectionnant la pente adaptée à vos émetteurs :
- Pour un réseau de radiateurs fonte ou acier : Réglez la pente de la loi d'eau entre 1,2 et 1,6, assurant un départ eau entre 45°C (par temps doux) et 65°C/70°C (lors des gelées sévères).
- Pour un plancher chauffant basse température : Réglez la pente entre 0,4 et 0,8. Le régulateur Climatic Control permet de paramétrer une température maximale absolue de sécurité (plafonnée à 45°C ou 50°C) pour protéger l'enrobage du plancher chauffant conformément au DTU 65.14.
Comment raccorder électriquement le servomoteur 230V au régulateur ?
Le servomoteur 3 points se raccorde sur le bornier dédié du régulateur Climatic Control : le fil bleu sur la borne neutre commune (N), le fil marron sur la borne d'ouverture (sens chaud) et le fil noir sur la borne de fermeture (sens froid). Lors de la mise en service, vérifiez que l'ouverture de la vanne correspond bien à une hausse de température sur le départ : si la vanne se ferme alors que le régulateur affiche un ordre d'ouverture, inversez simplement les phases noire et marron sur le bornier.
