Kits de Mélange Vanne 3 Voies et Régulation Climatique

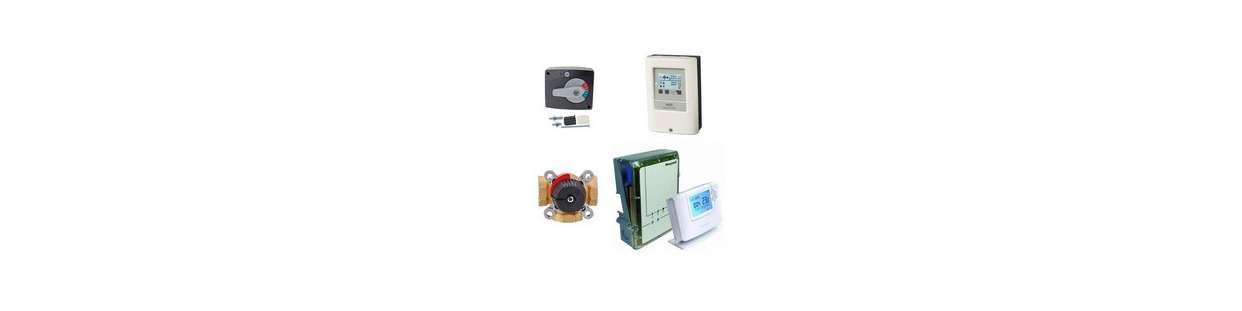

Kit de Mélange Avec Régulateur

Régulez automatiquement la température de vos radiateurs ou planchers chauffants avec nos kits de mélange motorisés avec régulateur. Associant une vanne 3 voies en laiton 1" (DN25), un servomoteur 230V et un régulateur climatique sur sonde extérieure (loi d'eau), ces ensembles complets ajustent le départ de chauffage au degré près selon la météo extérieure. Retrouvez nos packs prêts à poser avec ou sans circulateur, déclinés avec thermostat d'ambiance filaire ou radio pour circuit fermé jusqu'à 110°C.

Kits de mélange motorisés avec régulation climatique : vanne 3 voies 1" et gestion loi d'eau

Comment fonctionne la régulation climatique par vanne de mélange motorisée ?

Sélectionnés par Nideck Chauffage pour stabiliser la température ambiante et réduire la consommation de combustible sur ballon tampon ou chaudière, nos kits de mélange automatisent le dosage thermique. La sonde extérieure mesure la température de l'air en façade nord, tandis que le régulateur calcule instantanément la température de départ nécessaire selon la courbe de chauffe réglée. Le servomoteur 230V 3 points manœuvre la vanne 3 voies en laiton de 1" (DN25) pour réinjecter la juste proportion d'eau de retour dans le départ, éliminant les trains de chaleur et prolongeant la réserve d'énergie.
Kit Sans Circulateur Équipement Existant

Pour moderniser une installation possédant déjà un circulateur de chauffage en place.

  • Pack Clima sans circulateur : Vanne 3 voies 1" femelle + servomoteur 230V
  • Régulateur électronique : Boîtier Climatic Control avec sonde extérieure et sonde départ
  • Compatibilité : S'adapte sur tout circulateur standard d'entraxe 130mm ou 180mm
  • Pression de service : Corps laiton PN10 éprouvé à 10bar (jusqu'à 110°C)
Kit avec Thermostat Filaire Loi d'Eau + Ambiance

Régulation sur sonde extérieure avec compensation d'ambiance par liaison câblée.

  • Pack Clima thermostat filaire : Ensemble complet avec commande d'ambiance murale
  • Compensation active : Ajuste la vanne en cas d'apports gratuits (soleil sur baies vitrées)
  • Programmation horaire : Basculement automatique confort / réduit nocturne
  • Pilotage pompe : Coupe le circulateur lorsque le bâtiment n'exige aucune chauffe
Kit avec Thermostat Radio Sans Fil 868MHz

Pour les chantiers de rénovation où le passage de câble vers la pièce de vie est complexe.

  • Pack Clima thermostat radio : Thermostat d'ambiance sans fil haute portée
  • Transmission sécurisée : Signal radio 868MHz insensible aux perturbations domestiques
  • Liberté de pose : Boîtier d'ambiance posé sur meuble ou fixé au mur du salon
  • Régulation complète : Maintient le calcul de la loi d'eau avec affinage d'ambiance
Circulateurs & Régulateurs Wilo Yonos Sondes Extérieures

Composants hydrauliques et électroniques pour compléter votre boucle de chauffe.

Pourquoi coupler une vanne de mélange 3 voies à une sonde extérieure ?

Dans une installation au bois bûche ou granulés équipée d'un ballon tampon NIA, l'eau stockée atteint couramment 75°C à 85°C. Envoyer cette eau surchauffée directement dans les émetteurs provoque des à-coups thermiques et vide le réservoir prématurément. Le régulateur climatique mesure la température extérieure en continu et ajuste le servomoteur de la vanne 3 voies par impulsions fines : le départ vers les radiateurs est abaissé à 40°C ou 50°C lorsque la météo est douce, et monte à 65°C uniquement lors des gelées sévères. Cette régulation progressive allonge l'autonomie de votre réserve d'eau chaude de plusieurs heures sans perte de confort.

Réglages de la pente de chauffe, câblage et pilotage hydraulique

Qu'est-ce que la loi d'eau et comment ajuste-t-elle la vanne 3 voies ?

La loi d'eau calcule la température exacte de l'eau à envoyer dans les émetteurs pour compenser les déperditions thermiques du bâtiment en temps réel. Plus l'air extérieur se refroidit, plus la vanne 3 voies s'ouvre pour faire monter la température de départ. La sonde de départ applique fixée sur le tuyau après le circulateur transmet la valeur réelle au régulateur : le servomoteur corrige la position du boisseau en laiton pour maintenir la consigne calculée au degré près, supprimant les variations brutales de température dans l'habitation.

Quel est l'intérêt d'ajouter un thermostat d'ambiance (filaire ou radio) à la régulation climatique ?

Le thermostat d'ambiance apporte une correction active que la seule sonde extérieure ne peut pas anticiper. Lorsqu'un poêle à bois d'agrément est allumé dans le salon ou que le soleil chauffe les baies vitrées orientées au Sud, la sonde extérieure continue de voir du froid alors que la pièce principale surchauffe. Le thermostat d'ambiance transmet cette hausse au régulateur, qui ordonne immédiatement au servomoteur de refermer la vanne 3 voies pour ne pas gaspiller l'eau chaude du ballon tampon.

Pourquoi installer un kit de mélange motorisé en sortie de ballon tampon ?

Le raccordement d'un kit de mélange en sortie de ballon tampon est requis pour préserver la stratification thermique. En réinjectant l'eau refroidie du retour radiateurs directement dans le circuit de départ, la vanne ne prélève qu'une fraction d'eau chaude à 80°C au sommet du ballon. Le volume restant demeure disponible pour les heures suivantes, augmentant l'espacement entre deux allumages de chaudière et protégeant les canalisations contre les dilatations excessives.

Comment régler la courbe de chauffe pour des radiateurs ou un plancher chauffant ?

Le réglage de la courbe dépend directement de l'inertie et de la surface des émetteurs de chaleur :

  • Pour un réseau de radiateurs fonte ou acier : La pente de la courbe (loi d'eau) se règle généralement entre 1,2 et 1,6, avec une température maximale plafonnée à 70°C par grand froid.
  • Pour un plancher chauffant basse température : La pente se règle entre 0,4 et 0,8. Le régulateur doit impérativement brider la température maximale de départ à 45°C ou 50°C conformément au DTU 65.14 pour protéger la chape d'enrobage et les revêtements de sol.

Comment câbler le servomoteur 230V 3 points sur le régulateur climatique ?

Le servomoteur se raccorde via trois conducteurs : le neutre bleu (commun), la phase marron pour l'ordre d'ouverture et la phase noire pour l'ordre de fermeture. Le régulateur envoie des impulsions de phase sur l'un ou l'autre des relais en fonction du besoin de chauffe. Lors du premier raccordement en chaufferie, vérifiez le sens de rotation : si la température de départ mesurée par la sonde baisse alors que le régulateur demande d'ouvrir la vanne, inversez simplement les deux fils de phase d'ouverture et de fermeture sur le bornier du boîtier.

Conseil technique par Nideck Chauffage
