Vannes de Mélange 3 Voies Motorisables 1" et 1"1/4 Chauffage

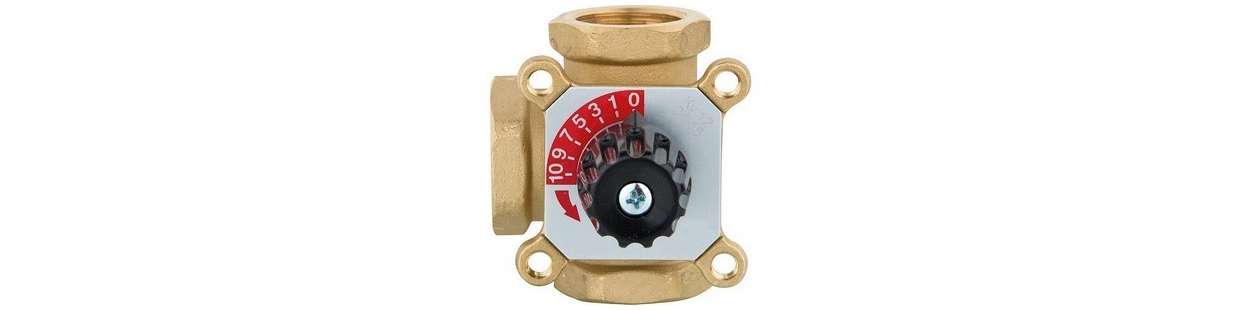

Vanne de Mélange

Régulez la température d'eau de vos circuits radiateurs et planchers chauffants avec nos vannes de mélange 3 voies motorisables en laiton. Disponibles en raccordement taraudé femelle 1" (DN25) et 1"1/4 (DN32) avec servomoteurs 230V compatibles ESBE, elles assurent un dosage précis du débit départ/retour pour stabiliser la loi d'eau de votre installation de chauffage central. Retrouvez ici nos vannes seules et accessoires de motorisation pour circuit fermé jusqu'à 110°C.

Filtres actifs

Vanne de mélange 3 voies motorisable en laiton filetée G1/2" (15x21mm) femelle.Vanne de Mélange 3 Voies Motorisable G1/2" (15x21mm) Femelle
      Ajustez la température de départ de vos circuits de radiateurs ou de plancher chauffant. Cette vanne de mélange 3 voies en laiton G1/2" est motorisable pour une régulation automatique.
      67,20 €Prix
      Vanne de mélange 3 voies motorisable en laiton filetée G1/2" (15x21mm) femelle.Vanne de Mélange 3 Voies Motorisable G1/2" (15x21mm) Femelle
          Ajustez la température de départ de vos circuits de radiateurs ou de plancher chauffant. Cette vanne de mélange 3 voies en laiton G1/2" est motorisable pour une régulation automatique.
          67,20 €Prix
          Vanne de mélange 3 voies motorisable en laiton filetée G3/4" (20x27mm) femelle.Vanne de Mélange 3 Voies Motorisable G3/4" (20x27mm) Femelle
              39,00 €43,40 €Prix de base-4,40 € dePrix
              Vanne de mélange 3 voies motorisable en laiton filetée G3/4" (20x27mm) femelle.Vanne de Mélange 3 Voies Motorisable G3/4" (20x27mm) Femelle
                  Ajustez la température de départ de vos circuits de radiateurs ou de plancher chauffant. Cette vanne de mélange 3 voies en laiton G3/4" est motorisable pour une régulation automatique.
                  39,00 €43,40 €Prix de base-4,40 € dePrix
                  Vanne de mélange 3 voies motorisable en laiton filetée G3/4" (20x27mm) femelle.Vanne de Mélange 3 Voies Motorisable G3/4" (20x27mm) Femelle
                      Ajustez la température de départ de vos circuits de radiateurs ou de plancher chauffant. Cette vanne de mélange 3 voies en laiton G3/4" est motorisable pour une régulation automatique.
                      39,00 €43,40 €Prix de base-4,40 € dePrix

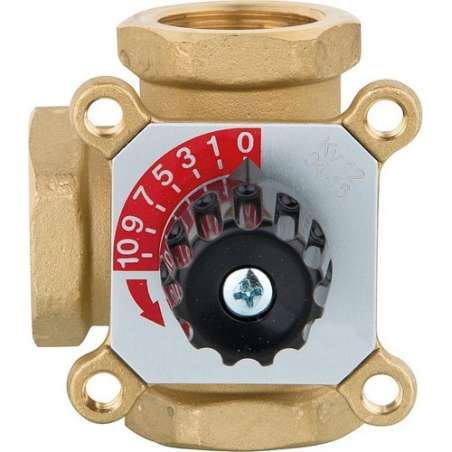

                      Vanne de mélange 3 voies motorisable en laiton filetée G1" (26x34mm) femelle.Vanne de Mélange 3 Voies Motorisable G1" (26x34mm) Femelle
                          Ajustez la température de départ de vos circuits de radiateurs ou de plancher chauffant. Cette vanne de mélange 3 voies en laiton G1" est motorisable pour une régulation automatique.
                          68,20 €Prix
                          Vanne de mélange 3 voies motorisable en laiton filetée G1" (26x34mm) femelle.Vanne de Mélange 3 Voies Motorisable G1" (26x34mm) Femelle
                              Ajustez la température de départ de vos circuits de radiateurs ou de plancher chauffant. Cette vanne de mélange 3 voies en laiton G1" est motorisable pour une régulation automatique.
                              68,20 €Prix
                              Vanne de mélange 3 voies motorisable en laiton de grand diamètre filetée G1"1/4 (33x42mm) femelle.Vanne de Mélange 3 Voies Motorisable G1"1/4 (33x42mm) Femelle
                                  Ajustez la température de départ de vos circuits de chauffage à grand débit. Cette vanne de mélange 3 voies en laiton G1"1/4 est motorisable pour une régulation automatique.
                                  68,60 €Prix
                                  Vanne de mélange 3 voies motorisable en laiton de grand diamètre filetée G1"1/4 (33x42mm) femelle.Vanne de Mélange 3 Voies Motorisable G1"1/4 (33x42mm) Femelle
                                      Ajustez la température de départ de vos circuits de chauffage à grand débit. Cette vanne de mélange 3 voies en laiton G1"1/4 est motorisable pour une régulation automatique.
                                      68,60 €Prix

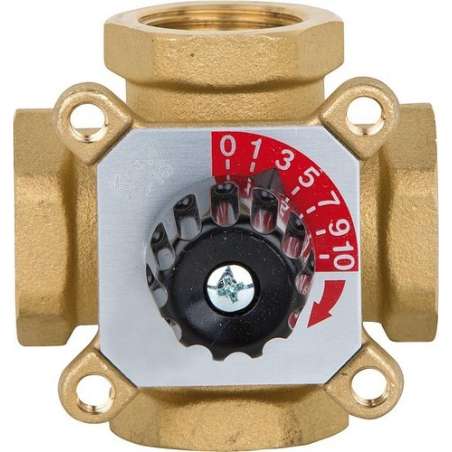

                                      Vanne de mélange 4 voies motorisable en laiton filetée G1/2" (15x21mm) femelle.
                                          Régulez la température de vos émetteurs et protégez votre chaudière des retours froids. Cette vanne de mélange 4 voies en laiton G1/2" est motorisable pour une gestion automatique.
                                          71,20 €Prix
                                          Vanne de mélange 4 voies motorisable en laiton filetée G1/2" (15x21mm) femelle.
                                              Régulez la température de vos émetteurs et protégez votre chaudière des retours froids. Cette vanne de mélange 4 voies en laiton G1/2" est motorisable pour une gestion automatique.
                                              71,20 €Prix
                                              Vanne de mélange 4 voies motorisable en laiton filetée G3/4" (20x27mm) femelle.
                                                  Régulez la température de vos émetteurs et protégez votre chaudière des retours froids. Cette vanne de mélange 4 voies en laiton G3/4" est motorisable pour une gestion automatique.
                                                  69,80 €Prix
                                                  Vanne de mélange 4 voies motorisable en laiton filetée G3/4" (20x27mm) femelle.
                                                      Régulez la température de vos émetteurs et protégez votre chaudière des retours froids. Cette vanne de mélange 4 voies en laiton G3/4" est motorisable pour une gestion automatique.
                                                      69,80 €Prix
                                                      Vanne de mélange 4 voies motorisable en laiton filetée G1" (26x34mm) femelle.
                                                          Régulez la température de vos émetteurs et protégez votre chaudière des retours froids. Cette vanne de mélange 4 voies en laiton G1" est motorisable pour une gestion automatique.
                                                          70,10 €Prix
                                                          Vanne de mélange 4 voies motorisable en laiton filetée G1" (26x34mm) femelle.
                                                              Régulez la température de vos émetteurs et protégez votre chaudière des retours froids. Cette vanne de mélange 4 voies en laiton G1" est motorisable pour une gestion automatique.
                                                              70,10 €Prix
                                                              Vanne de mélange 4 voies motorisable en laiton de grand diamètre filetée G1"1/4 (33x42mm) femelle.
                                                                  Régulez la température de vos émetteurs et protégez votre chaudière des retours froids sur les réseaux à fort débit. Cette vanne de mélange 4 voies en laiton G1"1/4 est motorisable pour une gestion automatique.
                                                                  69,70 €Prix
                                                                  Vanne de mélange 4 voies motorisable en laiton de grand diamètre filetée G1"1/4 (33x42mm) femelle.
                                                                      Régulez la température de vos émetteurs et protégez votre chaudière des retours froids sur les réseaux à fort débit. Cette vanne de mélange 4 voies en laiton G1"1/4 est motorisable pour une gestion automatique.
                                                                      69,70 €Prix

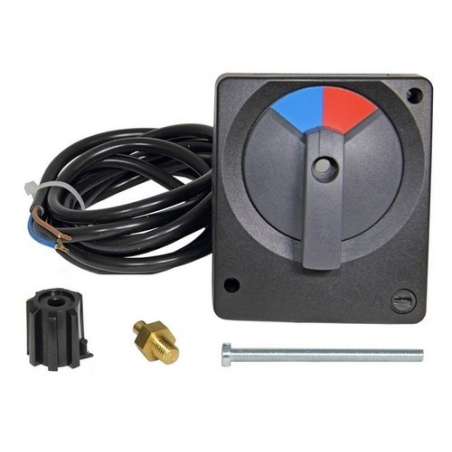

                                                                      Servomoteur électrique 230V à commande 3 points pour vanne de mélange 3 et 4 voies.
                                                                          Automatisez l'ajustement de température de vos circuits de chauffage. Ce servomoteur 230V à signal 3 points délivre un couple de 5Nm pour piloter vos vannes de mélange 3 ou 4 voies.
                                                                          78,00 €Prix
                                                                          Servomoteur électrique 230V à commande 3 points pour vanne de mélange 3 et 4 voies.
                                                                              Automatisez l'ajustement de température de vos circuits de chauffage. Ce servomoteur 230V à signal 3 points délivre un couple de 5Nm pour piloter vos vannes de mélange 3 ou 4 voies.
                                                                              78,00 €Prix

                                                                              Vannes de mélange 3 voies motorisables 1" et 1"1/4 : dosage précis et régulation loi d'eau

                                                                              Comment fonctionne une vanne 3 voies pour réguler la température de départ ?

                                                                              Sélectionnées par Nideck Chauffage pour moduler avec précision la température de l'eau distribuée dans vos émetteurs, nos vannes de mélange 3 voies fonctionnent par mélange direct. Elles reçoivent l'eau très chaude venant de la chaudière ou du ballon tampon sur la première voie, l'eau tiédie issue du retour des radiateurs sur la deuxième voie, et délivrent une eau à température exacte sur la troisième voie. Bâties avec un corps robuste en laiton matricé supportant une pression de 10bar et des températures de fluide jusqu'à 110°C, elles s'utilisent en commande manuelle ou motorisée par servomoteur 230V.
                                                                              Vannes 3 Voies 1" (DN25) 26x34mm

                                                                              Pour circuits de radiateurs ou planchers chauffants résidentiels jusqu'à 25kW.

                                                                              • Modèle 1" Femelle : Raccordement taraudé G1" femelle à passage intégral

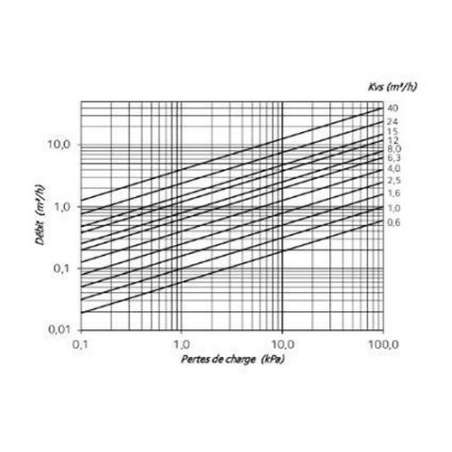

                                                                              • Coefficient de débit : Valeur Kvs adaptée aux débits domestiques sans sifflement
                                                                              • Double graduation : Échelle de lecture réversible 0-10 des deux côtés du boîtier
                                                                              • Commande manuelle : Poignée ergonomique démontable pour pose d'un moteur
                                                                              Vannes 3 Voies 1"1/4 (DN32) 33x42mm

                                                                              Pour grands débits, maisons spacieuses et puissances de 25kW à 50kW.

                                                                              • Modèle 1"1/4 Femelle : Raccordement G1"1/4 femelle à très faible perte de charge
                                                                              • Débit volumique élevé : Kvs renforcé pour alimenter plusieurs collecteurs
                                                                              • Étanchéité interne : Boisseau circulaire avec double joint torique EPDM
                                                                              • Motorisation directe : Embase compatible avec les servomoteurs standards
                                                                              Servomoteurs 230V 3 Points 5Nm / 140s

                                                                              Moteurs électriques réversibles pour pilotage automatique par régulateur de chauffe.

                                                                              • Servomoteur Progress compatible ESBE : Angle de rotation 90°, alimentation 230V AC
                                                                              • Couple mécanique : Couple de 5Nm assurant la manœuvre du boisseau sans forcer
                                                                              • Débrayage manuel : Bouton poussoir pour manœuvrer la vanne à la main en cas de coupure
                                                                              • Gamme complète : Découvrez tous nos modèles dans le rayon servomoteurs de chauffage
                                                                              Régulation Climatique Loi d'Eau Sonde Extérieure

                                                                              Boîtiers électroniques pour piloter l'ouverture du servomoteur selon la météo extérieure.

                                                                              • Asservissement continu : Ajuste la température d'eau sans à-coups thermiques
                                                                              • Économie de combustible : Puise uniquement les calories nécessaires dans le ballon tampon
                                                                              • Confort thermique : Température ambiante rigoureusement stable dans l'habitation
                                                                              • Modules dédiés : Retrouvez notre sélection de régulations sur température extérieure

                                                                              Pourquoi motoriser une vanne 3 voies avec un servomoteur asservi à une sonde extérieure ?

                                                                              Dans une installation moderne avec ballon tampon, l'eau stockée atteint couramment 75°C à 85°C. Envoyer directement cette eau très chaude dans les radiateurs provoque une surchauffe inconfortable des pièces et décharge le réservoir trop rapidement. Le servomoteur électrique 3 points actionne la vanne par impulsions régulières : il réinjecte une partie de l'eau tiède du retour radiateurs dans le départ, abaissant la température envoyée à 40°C ou 50°C selon le froid extérieur. Ce mélange automatique prolonge l'autonomie de votre réserve d'eau chaude de plusieurs heures tout en maintenant un confort intérieur stable.

                                                                              Règles de dimensionnement Kvs, sens de montage et motorisation

                                                                              Quelle est la différence entre la vanne 1" (DN25) et la vanne 1"1/4 (DN32) ?

                                                                              La différence réside dans le diamètre de passage et le débit maximal admissible. Le modèle 1" (DN25) est le standard des maisons individuelles chauffées par radiateurs jusqu'à 20kW à 25kW de puissance émetteurs. Le modèle 1"1/4 (DN32) offre une section élargie et un débit Kvs supérieur, recommandé dès que la puissance du réseau dépasse 25kW, pour les circuits alimentant plusieurs collecteurs de plancher chauffant ou lorsque les tuyauteries de distribution principales sont en cuivre de 28mm ou 35mm.

                                                                              Comment déterminer le bon sens de montage (mélange à gauche ou à droite) ?

                                                                              Les vannes de mélange Nideck sont entièrement réversibles. Le corps comporte trois voies : une voie de départ régulée (vers les radiateurs), une voie d'eau chaude (venant de la chaudière ou du ballon tampon) et une voie d'eau de retour froid. Selon la disposition de votre tuyauterie en chaufferie, l'arrivée d'eau chaude peut se situer indifféremment à gauche ou à droite. L'échelle graduée réversible fournie sur la façade permet d'adapter la lecture de 0 à 10 selon le sens d'ouverture choisi pour correspondre au sens de rotation du servomoteur.

                                                                              Pourquoi associer un servomoteur 230V 3 points plutôt qu'un modèle tout-ou-rien ?

                                                                              Un actionneur tout-ou-rien (on/off) ne sait que s'ouvrir à 100% ou se fermer à 0%, ce qui provoque des trains de chaleur violents dans les radiateurs. Le servomoteur 230V 3 points fonctionne par micro-impulsions électriques transmises par le régulateur : il ouvre ou referme la vanne par degrés d'angle très fins (temps de rotation complet de 140 secondes pour 90°). Cette régulation progressive stabilise la température de l'eau au degré près sans créer de contraintes thermiques sur les tuyaux.

                                                                              Comment manœuvrer manuellement la vanne en cas de panne électrique ?

                                                                              En cas de coupure de courant générale ou lors de la mise en eau initiale du réseau, le servomoteur Progress intègre un bouton de débrayage mécanique en façade. Il suffit d'appuyer sur ce bouton ou de tourner le sélecteur manuel pour libérer la pignonnerie interne : vous pouvez alors manœuvrer directement le boisseau de la vanne à la main sur une position fixe (par exemple à 50% d'ouverture) pour assurer un chauffage de secours sans électricité.

                                                                              Pourquoi la vanne de mélange doit-elle être placée en amont du circulateur ?

                                                                              Les techniciens de Nideck Chauffage rappellent la règle de base en hydraulique de chauffage : la vanne de mélange 3 voies se monte toujours en mélange, avec la pompe de circulation située sur la voie de départ, immédiatement après la vanne. Le circulateur aspire ainsi l'eau mélangée à la sortie de la vanne pour l'envoyer vers les radiateurs. Ce montage garantit une parfaite homogénéité du fluide avant son entrée dans les canalisations et évite les bruits de turbulence dans le corps en laiton.

                                                                              Conseil technique par Nideck Chauffage
