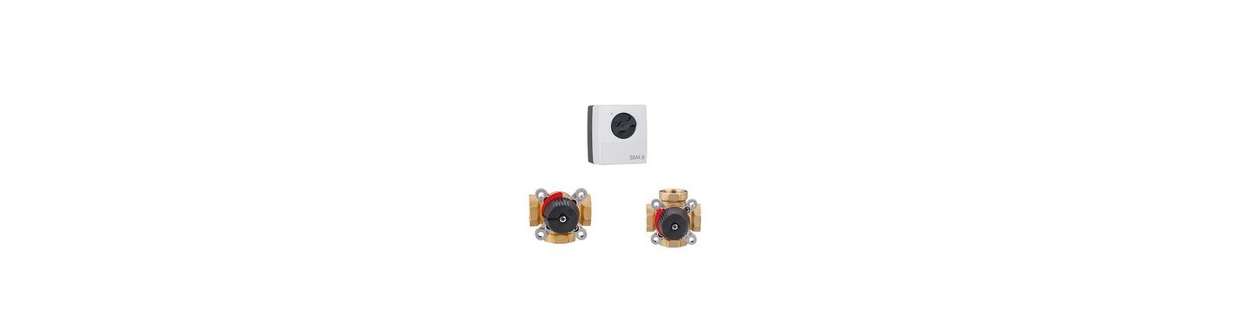

Vanne de Mélange, Servomoteur

Régulez la température de départ de vos circuits de chauffage avec nos vannes de mélange 3 et 4 voies motorisables et leurs servomoteurs électriques 230V. Conçues en laiton matricé résistant jusqu'à 110°C sous une pression de 10bar, ces vannes assurent un dosage précis entre l'eau chaude de la chaudière ou du ballon tampon et le retour froid des émetteurs. Retrouvez l'ensemble de nos vannes du G3/4" au G1"1/4, nos moteurs de régulation 3 points et nos kits complets pour plancher chauffant et radiateurs.

Vannes de mélange en laiton et servomoteurs 230V : régulation thermique du G3/4" au G1"1/4

Comment la vanne de mélange motorisée optimise-t-elle l'autonomie du chauffage ?

Sélectionnées par Nideck Chauffage pour réguler avec précision l'injection d'eau chaude vers les émetteurs, nos vannes de mélange en laiton travaillent sous une pression nominale de 10bar. Actionnées manuellement ou asservies à un servomoteur électrique 3 points, elles réinjectent une fraction de l'eau tiède de retour dans le circuit de départ. Ce mélange progressif permet de distribuer une eau à température exacte (de 25°C à 40°C pour un plancher chauffant ou de 50°C à 70°C pour des radiateurs), évitant de puiser massivement dans la réserve d'eau à 80°C du ballon tampon.

Corps en laiton robuste avec boisseau circulaire à rotation 90° et échelle graduée.

Actionneurs rotatifs universels pour automatisation du mélange par régulateur de chauffage.

  • Servomoteur rotatif 230V : Commande 3 points avec temps de rotation de 120 à 140 secondes
  • Compatibilité universelle : Adaptateurs fournis compatibles avec nos vannes, ESBE et Progress
  • Débrayage manuel : Bouton poussoir en façade pour basculer en réglage manuel instantané
  • Câblage simple : Câble pré-raccordé 3 conducteurs (Neutre, Ouverture, Fermeture)

Pourquoi associer un régulateur climatique par sonde extérieure à votre vanne de mélange ?

Une vanne de mélange motorisée nécessite un ordre électrique précis pour réguler la température. En raccordant le servomoteur à une régulation par sonde extérieure ou à un kit de mélange avec régulateur, la température de départ est ajustée automatiquement selon la météo extérieure (principe de la loi d'eau). S'il fait doux dehors, le servomoteur referme la voie chaude : les émetteurs reçoivent une eau à 35°C ou 45°C, conservant l'eau chaude accumulée dans votre ballon tampon NIA pour les journées de grand froid.

Principes hydrauliques de mélange, sens de montage et motorisation 3 points

Quelle est la différence de fonctionnement entre une vanne 3 voies et une vanne 4 voies ?

La vanne 3 voies possède deux entrées (eau chaude chaudière et retour froid radiateurs) et une sortie mélangée vers le circuit de chauffage : elle est la référence absolue lorsqu'un ballon tampon est présent, car elle puise uniquement le débit d'eau chaude nécessaire. La vanne 4 voies comporte deux entrées et deux sorties : en plus de mitiger l'eau de départ vers les radiateurs, elle renvoie une part d'eau chaude vers le retour de la chaudière. Cette fonction de double mélange est utilisée en direct sur les anciennes chaudières bois ou acier sans ballon tampon pour relever leur température de retour et limiter la condensation.

Comment déterminer le diamètre nominal de la vanne (1" ou 1"1/4) selon le débit ?

Les techniciens de Nideck Chauffage préconisent de dimensionner la vanne selon la puissance du réseau et le type d'émetteurs :

  • Vanne 1" (26x34mm) : Adaptée aux installations résidentielles de 10kW à 25kW (Kvs de 6 à 8 m³/h), courante sur les circuits radiateurs de pavillons standards jusqu'à 180m².
  • Vanne 1"1/4 (33x42mm) : Indispensable pour les puissances de 25kW à 45kW ou sur les planchers chauffants étendus nécessitant un débit volumique élevé (Kvs de 10 à 12 m³/h) pour éviter les pertes de charge hydrauliques.

Comment fonctionne le pilotage électrique 3 points d'un servomoteur 230V ?

Le servomoteur universel se câble sur un bornier à commande 3 points via ses trois conducteurs : le neutre permanent, une phase pour la rotation dans le sens horaire (ouverture de la voie chaude) et une seconde phase pour le sens anti-horaire (fermeture). Le régulateur de chauffage envoie des impulsions électriques de quelques secondes selon la mesure de la sonde de départ : le moteur tourne avec un couple puissant de 5Nm pour ajuster l'angle de la vanne au degré près, sans à-coups ni sifflements hydrauliques.

Comment orienter le boisseau de la vanne lors du montage du moteur ?

Avant de clipser le servomoteur sur le corps de vanne, il est impératif de caler la position physique du boisseau. Tournez l'axe de la vanne manuellement à l'aide de sa manette pour vérifier les trois voies : voie d'eau chaude venant du générateur, voie de retour froid et voie de départ mélangée. Positionnez ensuite le servomoteur en position médiane (50% de course) en appuyant sur le bouton de débrayage manuel, puis emboîtez l'adaptateur sans forcer sur le méplat de l'axe. Cette procédure garantit que les 90° de rotation du moteur correspondent rigoureusement à la plage 0-100% de la vanne.

Pourquoi la vanne de mélange doit-elle être placée en amont du circulateur ?

Dans un circuit de chauffage mélangé, le circulateur doit impérativement être installé sur le tuyau de départ, juste après la sortie d'eau mélangée de la vanne 3 voies. Placé à cet endroit, le circulateur aspire simultanément dans la voie chaude et dans la voie froide de la vanne : il crée le brassage mécanique turbulent nécessaire à une parfaite homogénéisation thermique de l'eau avant son injection vers les radiateurs ou le plancher chauffant.

Conseil technique par Nideck Chauffage
