Servomoteurs 230V pour Vannes de Mélange 3 Voies Chauffage

Servomoteur

Automatisez le pilotage de vos vannes de mélange avec nos servomoteurs rotatifs 230V. Dotés d'un signal de commande 3 points réversible, d'un angle de rotation de 90° (temps de course 140s) et d'un couple mécanique de 5Nm, ils sont compatibles avec les vannes ESBE, Progress et standards du marché. Équipés d'un bouton de débrayage manuel en façade et d'un indicateur de position réversible, ils permettent d'ajuster le départ chauffage au degré près via votre régulateur climatique.

Filtres actifs

Servomoteur électrique 230V à commande 3 points pour vanne de mélange 3 et 4 voies.
      Automatisez l'ajustement de température de vos circuits de chauffage. Ce servomoteur 230V à signal 3 points délivre un couple de 5Nm pour piloter vos vannes de mélange 3 ou 4 voies.
      78,00 €Prix
      Servomoteur électrique 230V à commande 3 points pour vanne de mélange 3 et 4 voies.
          Automatisez l'ajustement de température de vos circuits de chauffage. Ce servomoteur 230V à signal 3 points délivre un couple de 5Nm pour piloter vos vannes de mélange 3 ou 4 voies.
          78,00 €Prix

          Servomoteurs électriques 230V pour vannes de mélange : régulation 3 points et compatibilité ESBE

          Comment un servomoteur rotatif 3 points pilote-t-il l'ouverture d'une vanne de mélange ?

          Sélectionnés par Nideck Chauffage pour motoriser les vannes de mélange 3 voies et 4 voies en chaufferie, nos servomoteurs électriques convertissent les ordres d'un régulateur climatique en rotation mécanique précise. Alimenté en 230V AC (50Hz), le moteur déplace le boisseau interne de la vanne sur une course angulaire de 90° avec un couple de 5Nm. La commande 3 points permet d'ouvrir, de fermer ou de maintenir une position intermédiaire millimétrée, garantissant un dosage rigoureux de l'eau chaude injectée dans le réseau de radiateurs ou de plancher chauffant.

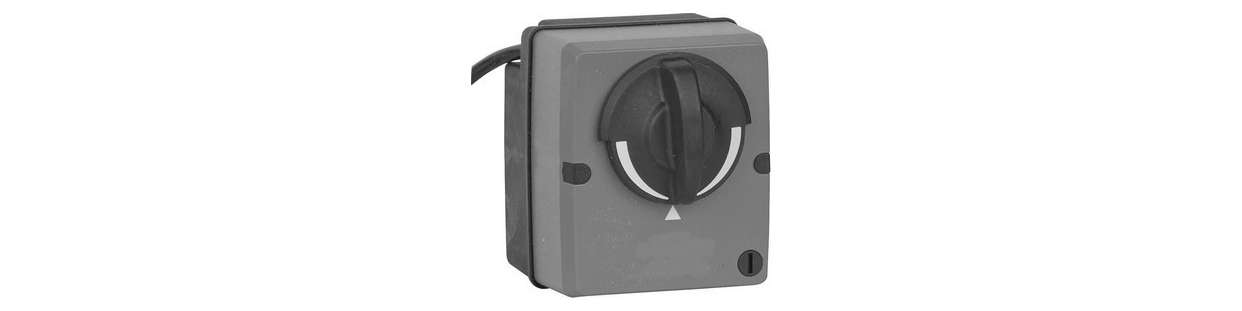

          Servomoteur Progress 230V Compatible ESBE

          Actionneur réversible pour vannes de mélange rotatives à secteur ou boisseau circulaire.

          • Modèle Progress 230V : Temps de rotation de 140 secondes pour 90°
          • Couple moteur : 5Nm pour manœuvrer des vannes du DN15 au DN32 sans grippage
          • Débrayage manuel : Bouton poussoir en façade pour réglage de secours
          • Câblage : Câble pré-raccordé 3 conducteurs (Neutre, Ouverture, Fermeture)

          Corps de vannes 3 voies taraudés recevant directement l'embase du servomoteur.

          • Vanne 3 voies 1" Femelle : DN25 pour circuits radiateurs résidentiels jusqu'à 25kW
          • Vanne 3 voies 1"1/4 Femelle : DN32 à débit Kvs renforcé pour grands collecteurs
          • Montage direct : Kit d'adaptation fourni pour verrouillage sans jeu
          • Pression de service : Corps laiton résistant à 10bar et fluide jusqu'à 110°C

          Boîtiers électroniques pilotant les impulsions d'ouverture/fermeture du moteur.

          • Régulateur MHCC : Pilotage d'une vanne motorisée sur courbe de chauffe extérieure
          • Régulateur multi-zones LHCC : Gestion de plusieurs servomoteurs (radiateurs + PCBT)
          • Sondes de contact : Mesure directe sur le tube départ après la vanne
          • Économie d'énergie : Supprime les surchauffes et optimise la réserve tampon

          Packs intégrant vanne, servomoteur, régulateur et sondes de température.

          • Kits Clima : Association préréglée de la vanne laiton et de son moteur 230V
          • Thermostats d'ambiance : Versions filaires ou sans fil pour consigne déportée
          • Gain de temps : Composants étalonnés garantissant une mise en service rapide
          • Chaufferie bois : Idéal en départ d'un ballon tampon NIA

          Pourquoi associer un servomoteur 140 secondes à une régulation climatique ?

          L'eau accumulée dans un ballon tampon atteint fréquemment 75°C à 85°C. Envoyer cette température directement vers les émetteurs provoque des à-coups thermiques et épuise le stock d'eau chaude trop vite. Le servomoteur rotatif 3 points manœuvre lentement (140s pour 90°) par impulsions électriques millimétrées : il injecte la proportion exacte d'eau de retour pour maintenir la température de départ calculée par la loi d'eau (par exemple 45°C pour des radiateurs ou 32°C pour un plancher chauffant). Cette régulation continue supprime les trains de chaleur et prolonge l'autonomie de votre réserve d'énergie.

          Raccordement électrique, sens de rotation et débrayage mécanique

          Quelle est la compatibilité mécanique du servomoteur avec les vannes du marché ?

          Le servomoteur Progress est équipé d'un kit de montage universel comprenant un doigt anti-rotation et des bagues d'accouplement spécifiques. Il se monte directement sur l'ensemble de nos vannes de mélange 3 voies Nideck, ainsi que sur les corps de vannes rotatives des marques ESBE (séries VRG, VRB, 3F), Progress, Termoventiler et Somatherm. L'assemblage s'effectue en quelques minutes par une simple vis centrale sans démonter la tuyauterie.

          Comment fonctionne le signal de commande 3 points réversible (230V) ?

          Le servomoteur dispose d'un câble à 3 fils : un conducteur neutre permanent (bleu) et deux conducteurs de phase de commande (marron et noir). Lorsque le régulateur applique la phase 230V sur le fil marron, le moteur tourne dans le sens horaire (ouverture). Lorsqu'il applique la phase sur le fil noir, le moteur tourne dans le sens anti-horaire (fermeture). En l'absence de tension sur les deux phases de commande, le moteur reste immobile et verrouille la vanne sur sa position courante.

          Comment inverser le sens de rotation du servomoteur selon le montage de la vanne ?

          En chaufferie, l'arrivée d'eau chaude sur la vanne 3 voies peut être située à gauche ou à droite. Pour que l'action du régulateur corresponde à la réalité hydraulique, le sens de rotation doit être synchronisé. Cette inversion se réalise facilement : soit en inversant le branchement des deux fils de commande (marron et noir) sur le bornier du régulateur, soit en basculant le micro-interrupteur d'inversion de sens situé sous le capot du servomoteur. L'échelle graduée réversible en façade se retourne pour afficher la position de 0 à 10 en concordance avec le flux.

          Pourquoi un temps de course de 140 secondes est-il préconisé pour le chauffage ?

          Les techniciens de Nideck Chauffage rappellent que l'inertie d'un réseau hydraulique de chauffage se mesure en minutes. Un moteur trop rapide (par exemple 15 ou 30 secondes) provoquerait des variations de température brutales et ferait osciller la régulation en permanence sans jamais trouver l'équilibre. Une vitesse de 140 secondes pour parcourir 90° permet un déplacement angulaire très lent et progressif : la sonde de départ a le temps de mesurer la variation de température de l'eau, permettant au régulateur d'ajuster sa commande avec une stabilité absolue.

          Comment utiliser le débrayage manuel en cas de coupure de courant ?

          Le boîtier du servomoteur intègre un bouton poussoir de débrayage mécanique en façade. En appuyant sur ce bouton, la pignonnerie interne est désolidarisée de l'axe de la vanne : vous pouvez alors tourner la poignée manuellement sur la graduation de votre choix (par exemple à 50% pour assurer une circulation d'eau tiède de secours). Dès le rétablissement de l'électricité, relâchez le bouton pour réengager automatiquement l'entraînement motorisé sans perdre le calage d'origine.

          Conseil technique par Nideck Chauffage
