Pilotez la température de départ de votre circuit de chauffage selon la météo. Ce kit réunit une vanne 3 voies G1", un servomoteur et un régulateur climatique Sorel MHCC avec ses deux sondes.
469,00 €Prix

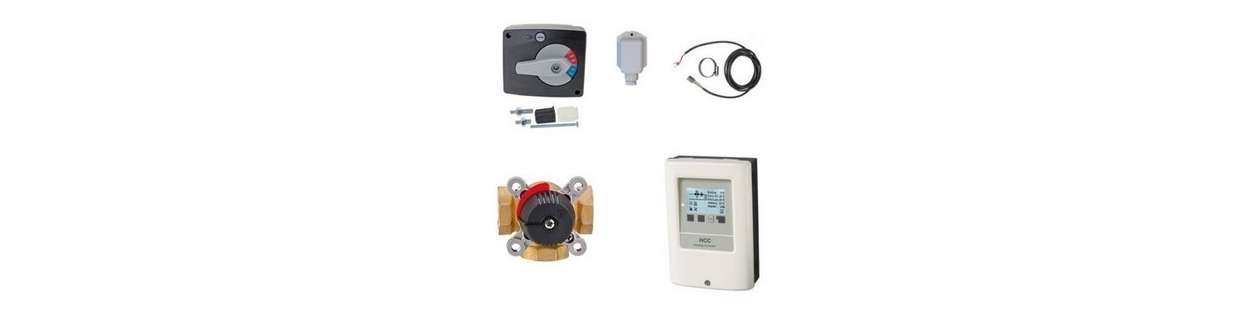

Kit de Mélange Régulateur SOREL
Pilotez la température de départ de votre circuit de chauffage selon la météo extérieure avec nos kits de mélange équipés des régulateurs climatiques Sorel. Associant une vanne 3 voies en laiton G1" (26x34mm), un servomoteur 230V 3 points et un boîtier électronique Sorel MHCC ou LHCC avec ses sondes de température, ces packs complets ajustent l'ouverture de la vanne pour stabiliser la loi d'eau au degré près. Retrouvez nos ensembles prêts à monter pour radiateurs ou planchers chauffants raccordés sur chaudière bois ou ballon tampon.
4 produits
Grille
Grille-2
Liste
Liste-2
Catalogue
Kit de Mélange Régulateur SOREL

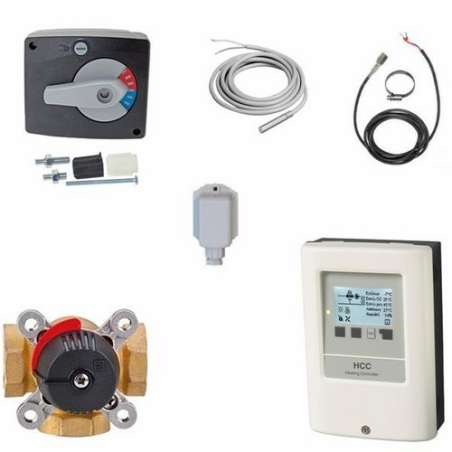

Le kit "tout-en-un" pour une régulation complète de votre chaufferie. Il inclut une vanne 3 voies, son servomoteur et le régulateur SOREL LHCC pour piloter un circuit de chauffage mélangé ET la production de votre eau chaude sanitaire.
515,00 €Prix
Faites circuler l'eau de votre circuit de chauffage central en réduisant les consommations électriques. Ce circulateur électronique Wilo Yonos Para de classe A s'adapte automatiquement aux variations de débit.
219,00 €Prix
Montez et isolez votre pompe de circulation de chauffage central. Ce kit de 3 vannes en laiton G1" intègre des thermomètres de contrôle de 0 à 120°C et un clapet anti-thermosiphon.
197,00 €Prix
Kits de mélange vanne 3 voies G1" avec régulation climatique Sorel : pilotage loi d'eau MHCC et LHCC
Comment la régulation climatique Sorel ajuste-t-elle le mélange hydraulique ?
Sélectionnés par Nideck Chauffage pour équiper les chaufferies exigeant une grande précision de dosage, nos kits de mélange intègrent la technologie de régulation climatique allemande Sorel. La sonde extérieure mesure la température de l'air en façade, tandis que le régulateur calcule la courbe de chauffe requise pour compenser les déperditions du bâtiment. Le servomoteur 230V 3 points manœuvre la vanne 3 voies en laiton G1" (26x34mm) par micro-impulsions pour injecter la quantité exacte d'eau chaude dans le départ, éliminant les variations thermiques et préservant les calories du ballon tampon.

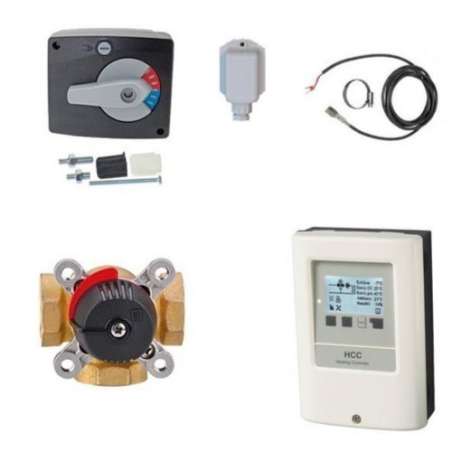

Kit Complet Sorel MHCC 1 Circuit Mélangé
Pack complet prêt à poser pour gérer un circuit radiateurs ou plancher chauffant.
- Vanne 3 voies G1" (26x34mm) : Corps en laiton PN10 éprouvé à 10bar (jusqu'à 110°C)
- Servomoteur 230V : Moteur 3 points à angle de rotation 90° avec commande manuelle débrayable
- Régulateur Sorel MHCC : Boîtier électronique avec grand écran rétroéclairé et menus clairs
- Sondes incluses : 1 sonde extérieure sous boîtier et 1 sonde applique de départ tuyauterie
Régulateur Sorel MHCC Seul Loi d'Eau Mono-Zone
Boîtier de régulation climatique seul pour piloter une vanne mélangeuse existante.
- Modèle Sorel MHCC : Régulation météorologique avec 3 entrées sondes et 2 sorties relais
- Gestion du circulateur : Enclenche et coupe la pompe selon les besoins de chauffe
- Protection antigel : Maintien hors gel automatique du réseau en cas de grand froid
- Programme anti-grippage : Impulsion périodique sur la vanne et la pompe en période estivale

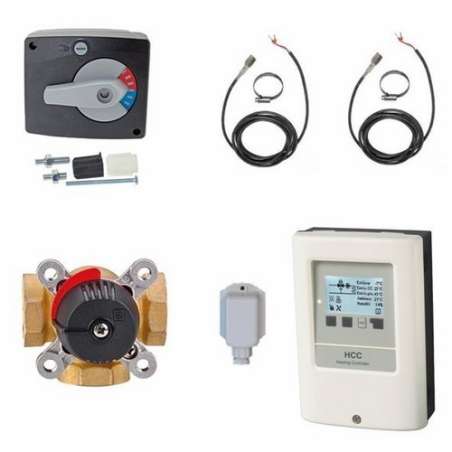

Régulateur Multi-Zones LHCC Chauffage + ECS
Pour les installations complexes avec deux circuits de chauffage ou gestion d'un ballon ECS.
- Modèle Sorel LHCC : Contrôleur universel avec entrées sondes multiples et sorties relais libres
- Multi-circuits : Pilote 2 circuits mélangés (ex : radiateurs étage + plancher rez-de-chaussée)
- Production d'eau chaude : Gestion prioritaire de la charge d'un préparateur sanitaire
- Schémas hydrauliques : Nombreux schémas préprogrammés paramétrables en façade
Composants & Circulateurs Wilo Classe A Vannes Laiton
Matériel hydraulique pour compléter le montage de votre boucle de régulation.
- Circulateur électronique : Wilo Yonos Para 25/6 Classe A (entraxe 180mm)
- Vannes seules : Vanne 3 voies 1" femelle en laiton à boisseau réversible
- Moteur seul : Servomoteur Progress compatible ESBE 230V 5Nm
- Sonde de remplacement : Sonde extérieure étanche pour régulateur HCC
Pourquoi coupler une vanne de mélange 3 voies à une régulation Sorel en sortie de ballon tampon ?
Dans une installation au bois bûche ou granulés équipée d'un ballon tampon NIA, l'eau stockée atteint couramment 75°C à 85°C. Envoyer cette eau surchauffée directement dans les émetteurs provoque des à-coups thermiques et vide le réservoir prématurément. Le régulateur Sorel MHCC mesure la température extérieure en continu et ajuste le servomoteur de la vanne 3 voies par impulsions fines : le départ vers les radiateurs est abaissé à 40°C ou 50°C lorsque la météo est douce, et monte à 65°C uniquement lors des gelées sévères. Cette régulation progressive allonge l'autonomie de votre réserve d'eau chaude de plusieurs heures sans perte de confort.
Paramétrage des courbes de chauffe, raccordement électrique et lois d'eau
Quelles sont les sondes de température fournies dans le kit Sorel MHCC ?
Le kit Sorel MHCC comprend deux sondes de précision en technologie platine PT1000 : une sonde extérieure sous boîtier étanche IP54 et une sonde applique de départ avec collier métallique. La sonde extérieure se place sur la façade la plus froide du bâtiment (Nord ou Nord-Ouest), à environ 2 mètres du sol, à l'abri du soleil direct et des cheminées d'évacuation. La sonde applique se fixe directement sur le tuyau de cuivre ou d'acier en sortie immédiate du circulateur de chauffage, recouverte par le manchon isolant pour ne mesurer que la température réelle de l'eau en circulation.
Quelle est la différence entre le régulateur Sorel MHCC et le régulateur multi-zones LHCC ?
La différence réside dans le nombre de circuits gérés. Le modèle Sorel MHCC est un contrôleur mono-circuit conçu pour piloter une vanne mélangeuse 3 voies et un circulateur de chauffage. Le modèle Sorel LHCC est un régulateur multi-zones supérieur : il peut piloter deux circuits de chauffage indépendants avec des températures d'eau différentes (par exemple un circuit radiateurs à 60°C et un plancher chauffant à 35°C), ou gérer simultanément un circuit de chauffage mélangé et la charge d'un préparateur d'eau chaude sanitaire.
Comment régler la pente de la courbe de chauffe sur l'écran du régulateur Sorel ?
Le réglage s'effectue dans le menu installateur en adaptant la pente aux émetteurs en place :
- Pour un réseau de radiateurs fonte ou acier : Réglez la pente de chauffe entre 1,2 et 1,5. Cela permet d'obtenir un départ d'eau tiède à 40°C en mi-saison et d'élever progressivement la température jusqu'à 65°C/70°C lors des gelées hivernales.
- Pour un plancher chauffant basse température : Réglez la pente entre 0,4 et 0,7. Le régulateur Sorel intègre un paramètre de consigne maximale qui permet de brider la température à 45°C ou 50°C conformément à la norme DTU 65.14 pour préserver la dalle.
Comment raccorder électriquement le servomoteur 230V sur le bornier Sorel ?
Le servomoteur 3 points se connecte sur les sorties relais 230V du boîtier Sorel : le neutre commun (fil bleu) sur la borne N, la phase d'ouverture (fil marron) sur le relais R1 (sens chaud) et la phase de fermeture (fil noir) sur le relais R2 (sens froid). Lors du test manuel de mise en service dans le menu Sorel, vous pouvez forcer l'ouverture du servomoteur pour vérifier le sens de rotation : si la vanne tourne vers le froid alors que l'écran indique une ouverture, il suffit d'inverser les fils noir et marron sur le bornier.
À quoi sert la fonction anti-grippage automatique intégrée aux régulateurs Sorel ?
Durant la saison estivale, lorsque le chauffage est coupé pendant plusieurs mois consécutifs, les dépôts de calcaire et de magnétite risquent de bloquer l'axe de la vanne et le rotor du circulateur. Le logiciel Sorel intègre un programme d'entretien automatique : une fois par semaine durant l'été, le boîtier envoie un ordre de rotation complet d'ouverture et de fermeture à la vanne et actionne le circulateur pendant 20 secondes. Cette manœuvre périodique évite tout grippage mécanique lors de la remise en route à l'automne.
