Kits de Recyclage Motorisés et Réglables pour Chaudière Bois

Recyclage Avec Servomoteur Réglable

Contrôlez et ajustez au degré près la température de retour vers votre chaudière bois avec nos kits de recyclage à servomoteur réglable. Équipés d'une vanne de mélange 3 voies motorisée 1", d'un servomoteur régulateur avec affichage digital de consigne et d'un circulateur haute efficacité Classe A, ils remplacent avantageusement les unités à cartouche fixe. Ce dispositif dynamique protège le corps de chauffe contre la condensation acide et le bistre en maintenant l'eau de retour au-dessus de 60°C ou 70°C selon vos réglages.

Filtres actifs

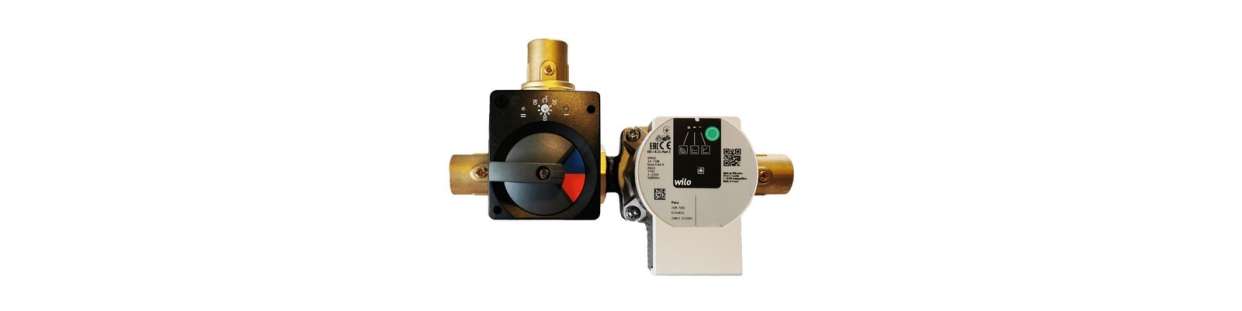

Kit de recyclage thermique régulé et motorisé avec circulateur Wilo et vannes G1" pour chaudière à bois.
      Gérez précisément la charge de votre ballon tampon et protégez votre chaudière contre les retours froids. Ce kit de recyclage motorisé avec régulation intégrée et circulateur Wilo assure une température de retour réglable de 20°C à 80°C.
      501,00 €Prix
      Kit de recyclage thermique régulé et motorisé avec circulateur Wilo et vannes G1" pour chaudière à bois.
          Gérez précisément la charge de votre ballon tampon et protégez votre chaudière contre les retours froids. Ce kit de recyclage motorisé avec régulation intégrée et circulateur Wilo assure une température de retour réglable de 20°C à 80°C.
          501,00 €Prix

          Kits de recyclage motorisés et réglables : régulation active de température de retour pour chaudière bois

          Pourquoi choisir un recyclage par vanne motorisée plutôt qu'une cartouche thermostatique fixe ?

          Sélectionnés par Nideck Chauffage pour offrir une souplesse de réglage maximale sur les chaufferies au bois bûche et à granulés, nos kits de recyclage motorisés gèrent activement le bouclage de la boucle primaire. Contrairement à une unité classique type Laddomat qui impose une température fixe figée par une cartouche mécanique (63°C ou 72°C), le servomoteur régulateur électronique permet de modifier la consigne de retour d'eau entre 20°C et 80°C directement depuis son cadran. La sonde de température intégrée mesure en temps réel l'eau admise dans le bas de la chaudière et pilote le servomoteur au degré près pour éliminer tout risque de point de rosée.
          Vanne 3 Voies 1" Laiton Jusqu'à 40kW

          Corps de vanne de mélange en laiton à boisseau rotatif à faible couple de friction.

          • Raccordement standard : Filetage femelle G1" (26x34mm)
          • Mélange progressif : Équilibre le départ chaud et le retour froid du ballon
          • Passage hydraulique : Débit Kvs élevé limitant les pertes de charge
          • Résistance : Corps en laiton CW617N supportant des températures de 110°C
          Servomoteur Régulateur 20°C à 80°C PID Électronique

          Moteur électrique 230V intégrant sa propre régulation de température à sonde de contact.

          • Consigne ajustable : Réglage manuel de consigne de 20°C à 80°C
          • Sonde de retour : Capteur de température filaire à plaquer sur la tuyauterie
          • Algorithme précis : Modulation continue évitant les chocs thermiques
          • Débrayage manuel : Levier de commande manuelle en cas d'intervention
          Circulateur Classe A Directive ErP Haute Efficacité

          Pompe de circulation électronique assurant un débit régulier vers le ballon tampon.

          • Basse consommation : Moteur synchrone conforme aux normes européennes
          • Vannes d'isolement : Vannes à boisseau sphérique avec thermomètres intégrés
          • Maintenance : Permet d'isoler le groupe sans vidanger la chaufferie
          • Débit constant : Alimentation homogène de la zone haute du ballon d'accumulation

          Pourquoi le maintien précis du retour au-dessus du point de rosée est-il vital pour l'acier ?

          Configurés par Nideck Chauffage, nos modules de recyclage protègent la structure métallique de votre installation. Dans une chaudière à bois, les fumées de combustion contiennent de la vapeur d'eau chargée d'acides pyroligneux. Si l'eau qui revient du fond d'un ballon tampon NIA entre dans la chaudière à moins de 55°C, les parois d'acier condensent instantanément cette vapeur : il se forme alors du bistre corrosif qui perfore le corps de chauffe en acier 6mm en quelques saisons. Le kit de recyclage motorisé réglable 1" recycle l'eau en boucle courte dès l'allumage pour maintenir une température de retour constante à 60°C ou 65°C.

          Réglages d'atelier, calibration de consigne et comparaison avec les cartouches thermostatiques

          Quelle est la différence entre un kit à servomoteur réglable et un Laddomat à cartouche fixe ?

          Une unité de charge classique type Laddomat 11-30 ou Laddomat 21-60 utilise une cartouche thermostatique à cire tarée en usine à une température fixe (par exemple 63°C ou 72°C). Pour modifier ce seuil de consigne, il est nécessaire d'isoler la vanne, de la démonter et de remplacer physiquement la cartouche. Le kit motorisé utilise quant à lui une vanne de mélange 3 voies pilotée par un servomoteur électronique : vous modifiez la température de consigne d'un simple geste sur le bouton rotatif de 20°C à 80°C, permettant d'adapter précisément le retour selon le combustible utilisé (bûches denses, bois blanc ou pellets).

          À quelle température régler la consigne de retour pour une chaudière bois en acier 6mm ?

          Pour une chaudière à bois bûche à tirage naturel ou à gazéification, les fabricants imposent une température de retour minimale de 60°C pour se situer au-dessus du point de rosée de l'acier. En pratique d'atelier, régler la consigne du servomoteur entre 63°C et 68°C offre le meilleur équilibre : cela assure une montée en régime rapide du foyer, limite la formation de goudron sur les échangeurs tubulaires et permet une stratification thermique nette avec un départ d'eau chaude vers le ballon tampon autour de 75°C à 80°C.

          Où doit être positionnée la sonde de température du servomoteur régulateur ?

          Les techniciens de Nideck Chauffage rappellent que la sonde de température filaire doit obligatoirement être fixée sur la tuyauterie de retour d'eau, entre la sortie de la vanne de mélange et l'entrée inférieure de la chaudière. Appliquez de la pâte thermique entre le capteur métallique et le tuyau, puis serrez le collier de fixation fourni et recouvrez l'ensemble d'un manchon isolant. Si la sonde était placée par erreur en amont de la vanne ou sur le départ chaud, le régulateur recevrait une mesure erronée et ne pourrait pas équilibrer le mélange d'eau.

          Le kit de recyclage motorisé fonctionne-t-il avec tous les types de générateurs ?

          Oui, ce dispositif est universel pour tous les générateurs de chauffage central à combustible solide ou liquide d'une puissance maximale de 40kW (chaudières bois bûche à combustion montante ou inversée, chaudières à granulés, chaudières à charbon, relève de chaudière fioul). Son raccordement femelle 1" (26x34mm) et son coefficient de débit permettent d'alimenter un circuit primaire vers des réservoirs tampons de 500L à 1500L sans créer de résistance hydraulique.

          Que se passe-t-il en cas de coupure de courant sur un recyclage motorisé ?

          Lors d'une panne d'électricité, le circulateur s'arrête et le servomoteur reste figé dans sa dernière position. Dans un circuit fermé sous pression, la sécurité active est assurée de manière autonome par la soupape de sécurité thermique Watts STS 20S tarée à 97°C qui injecte l'eau froide du réseau dans le serpentin de décharge. Pour faciliter les opérations de remplissage initial du circuit ou purger l'installation hors tension, le servomoteur dispose d'un levier de débrayage manuel qui permet de basculer la vanne 3 voies en position ouverte à 50% sans forcer sur les engrenages du moteur.

          Conseil technique par Nideck Chauffage
