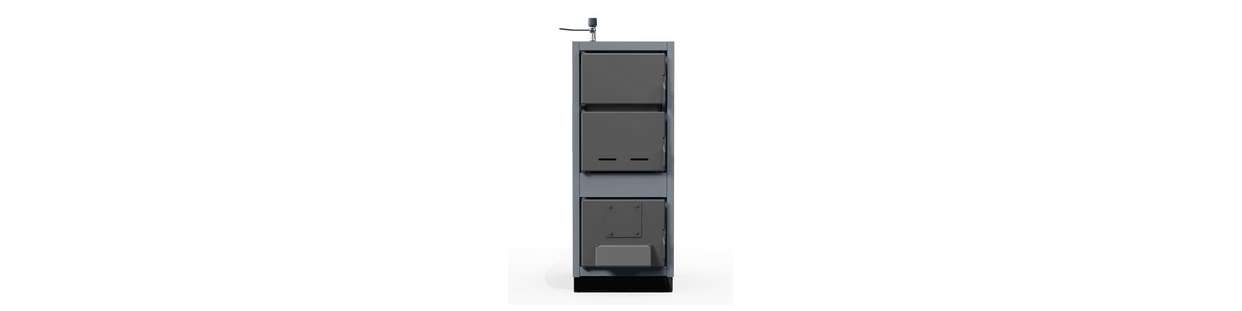

Chaudière à Tirage Naturel MAX
Découvrez nos chaudières bois bûche MAX (25 à 50 kW) à tirage naturel. Une solution de chauffage simple, robuste et économique. Leur atout : une bride permet d'ajouter un brûleur granulés/fioul en option. Grande autonomie (bûches 50cm).
5 produits
Chaudières bois à tirage naturel MAX 25kW à 50kW : autonomie mécanique et bride évolutive
Comment la chaudière MAX fonctionne-t-elle sans électricité et avec option brûleur ?
Pour habitations moyennes de 120m² à 180m² en relève ou chauffage principal.

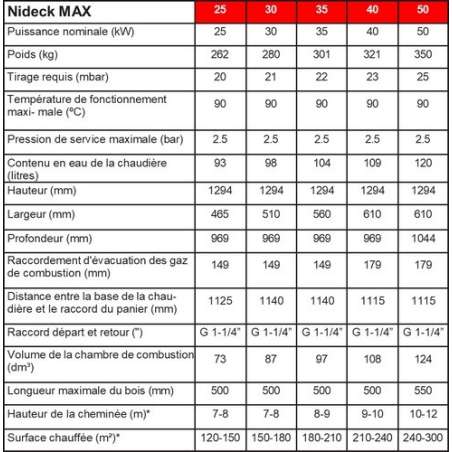

- Chambre de chauffe : 73L (25kW) et 87L (30kW) pour bûches de 50cm
- Contenance en eau : 93L à 98L (pression max 2,5bar)
- Tirage recommandé : 20Pa à 21Pa (buse 149mm)
- Raccordements : Circuits départ/retour G1"1/2
Pour bâtisses volumineuses ou maisons anciennes de 180m² à 260m².
- Chambre de chauffe : 98L (35kW) et 108L (40kW) pour bûches de 50cm
- Contenance en eau : 104L à 109L (pression max 2,5bar)
- Tirage recommandé : 22Pa à 23Pa (buse 159mm)
- Raccordements : Circuits départ/retour G1"1/2 ou G2"
Pour grands volumes, ateliers, fermes ou petits collectifs jusqu'à 350m².
- Chambre de chauffe : Foyer massif de 124L pour bûches de 50cm
- Contenance en eau : 120L (pression max 2,5bar, poids 350kg)
- Tirage recommandé : 25Pa (buse 179mm)
- Raccordements : Circuits départ/retour G2"
Pourquoi opter pour un kit complet ?
Configurés par Nideck Chauffage, nos packs chaudière MAX associent le générateur à tirage naturel à un stockage dimensionné : ballon tampon NIA de 800L à 2000L. Chaque ensemble inclut l'unité de recyclage thermique Laddomat 11-30 ou Laddomat 21-60 pour maintenir l'eau de retour au-dessus de 60°C, le thermostat de fumée 50°C à 300°C, la soupape thermique de décharge Watts STS 20S (97°C) et le groupe de sécurité pour un fonctionnement sécurisé en circuit fermé.
Raccordement hydraulique, transition granulés et sécurité thermique
Comment fonctionne la porte inférieure avec bride réversible pour brûleur ?

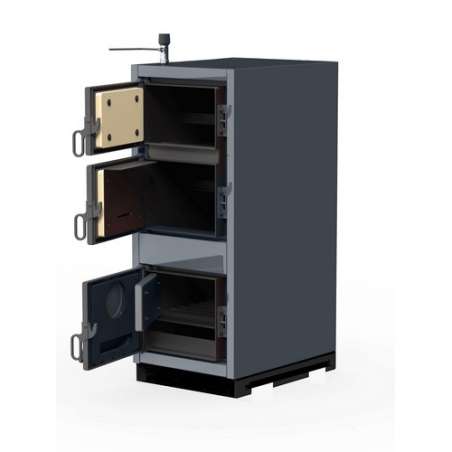

La porte de décendrage de la chaudière MAX comporte une ouverture circulaire pré-percée aux cotes universelles de l'industrie, obturée d'origine par une plaque pleine isolée. Si vous souhaitez automatiser votre chauffage, il suffit de retirer cette plaque pour y fixer directement un brûleur à granulés de bois (pellets) ou à fioul. Cette modularité permet de profiter du faible coût des bûches de bois au quotidien, tout en conservant la possibilité de faire fonctionner l'installation automatiquement aux granulés lors de vos absences sans remplacer la chaudière.
Quel volume de ballon tampon raccorder sur une chaudière MAX (25kW à 50kW) ?
Les techniciens de Nideck Chauffage préconisent un volume d'accumulation minimal de 50L d'eau par kilowatt pour stocker l'intégralité d'une charge de bois sans forcer l'étouffement d'air :
- MAX 25kW (foyer 73L) : ballon tampon NIA de 800L à 1000L.
- MAX 30kW et 35kW (foyers 87L et 98L) : ballon tampon NIA de 1000L à 1500L.
- MAX 40kW et 50kW (foyers 108L et 124L) : ballon tampon NIA de 2000L à 2500L (jumelage de deux réservoirs en parallèle).
Pourquoi la pression de service est-elle limitée à 2,5bar ?
La structure interne en acier de la chaudière MAX est certifiée pour une pression d'épreuve et de service maximale de 2,5bar. Dans un circuit fermé sous pression, le groupe de sécurité doit comporter une soupape de surpression tarée à 2,5bar ou 3bar maximum. Le vase d'expansion à membrane doit être dimensionné à hauteur de 10% à 12% du volume total d'eau de l'installation et gonflé à 1,5bar pour absorber la dilatation du fluide sans solliciter les soudures du corps de chauffe.
Comment la soupape Watts STS 20S et le régulateur mécanique sécurisent-ils le circuit fermé ?
Le régulateur thermostatique à chaînette contrôle la température d'eau en continu sans électricité en refermant l'air primaire dès que l'eau atteint 85°C. Si une panne de courant coupe le circulateur alors que le foyer contient du bois incandescent, la soupape Watts STS 20S intervient en sécurité passive : sa sonde mécanique ouvre le passage dès 97°C pour faire circuler l'eau froide du réseau dans le serpentin de décharge thermique en cuivre, évacuant les calories à l'égout sans aucune assistance électrique.
Quelles sont les exigences de conduit pour les chaudières MAX selon le DTU 24.1 ?
La chaudière MAX exige un tirage thermique stabilisé compris entre 20Pa et 25Pa selon la puissance. La buse de fumée mesure de 149mm à 179mm selon le modèle (raccordement en tuyau acier 2mm de 150mm ou 160mm). Le conduit vertical doit être étanche aux condensats acides (tubage inox 316L ou double paroi isolé). L'installation d'un modérateur de tirage inox Ø 160-200mm est obligatoire pour réguler les accélérations de tirage par grand vent et préserver l'autonomie de combustion.
