  Chaudière bois bûche en fonte Nideck S de 17 à 58 kW

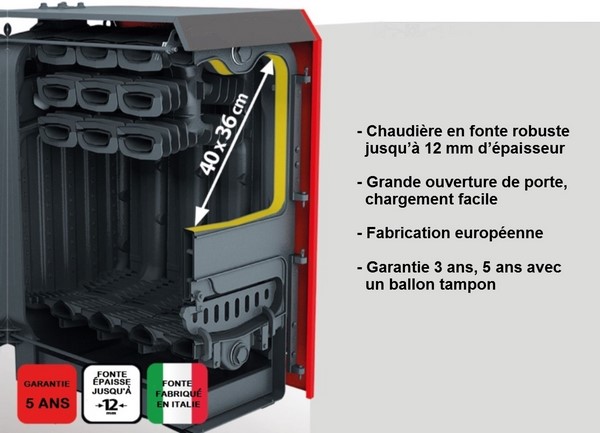

   Chaudière bois buches fonte S les points forts :




   Chaudière bois bûches fonte S description :

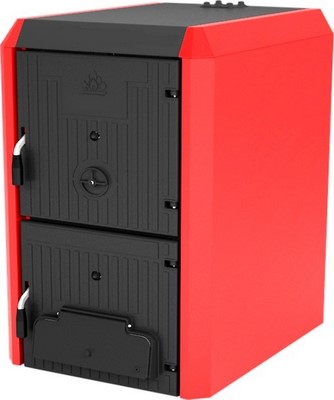

La chaudière Fonte S est adaptée à la combustion du bois de bûches
avec un tirage naturel. Elle est conçue pour le chauffage domestique et industriel
de 50 à 350 m2 ainsi que pour la production d'eau chaude sanitaire.
.

   Chaudière bois bûches fonte S descriptif  :

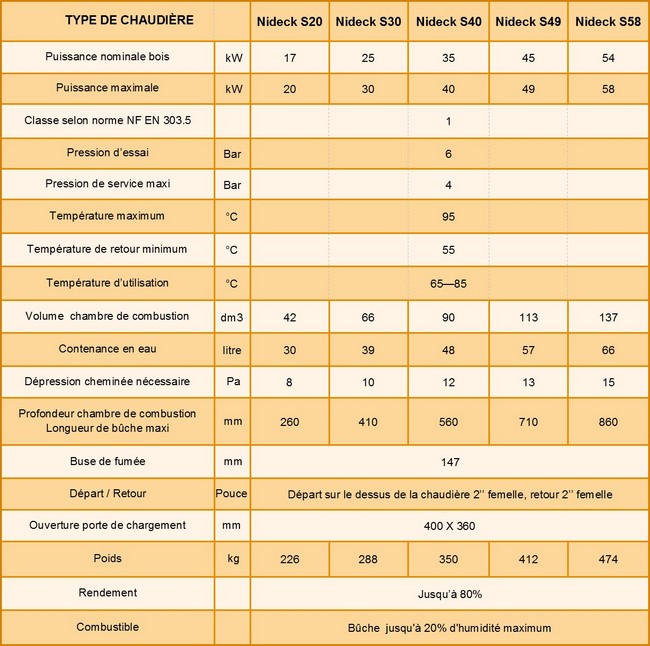

   Chaudière bois bûches fonte S caractéristiques :

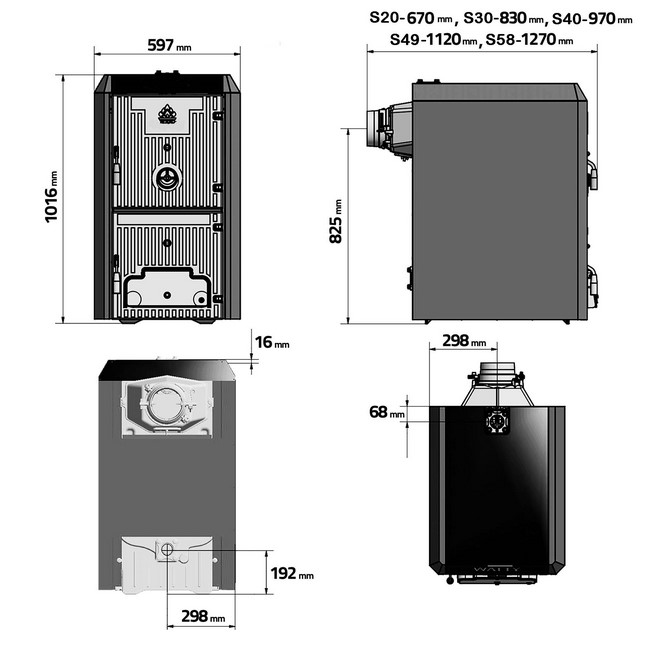

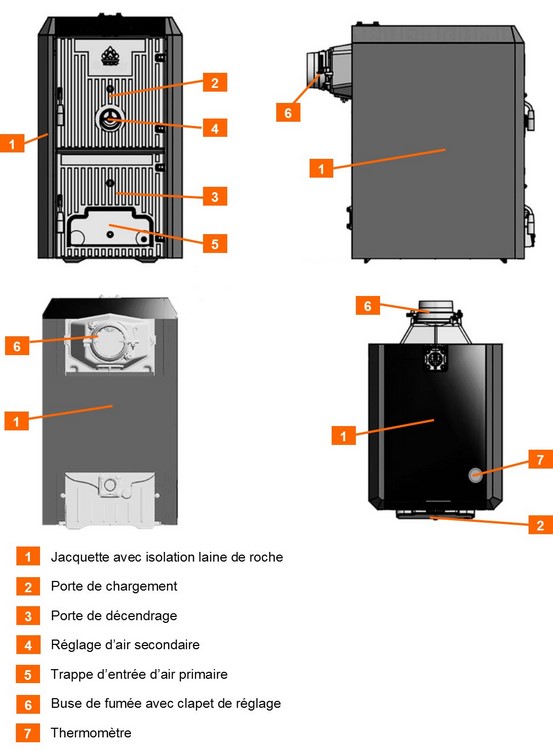

    Chaudière bois bûches fonte S dimensions :

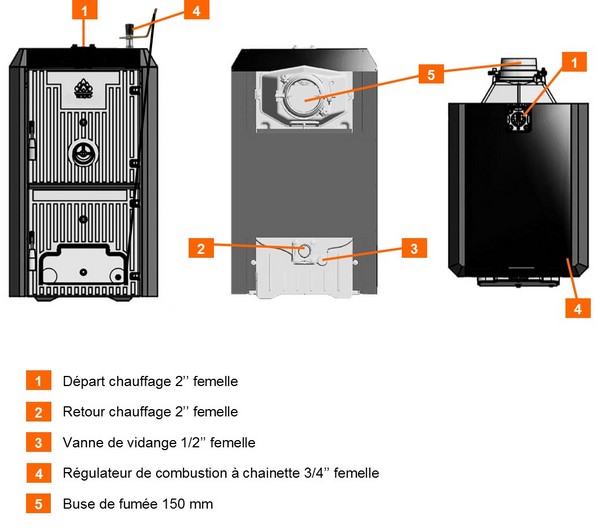

    Chaudière bois bûches fonte S orifices de raccordement :

    Chaudière bois bûches fonte S régulateur de tirage :

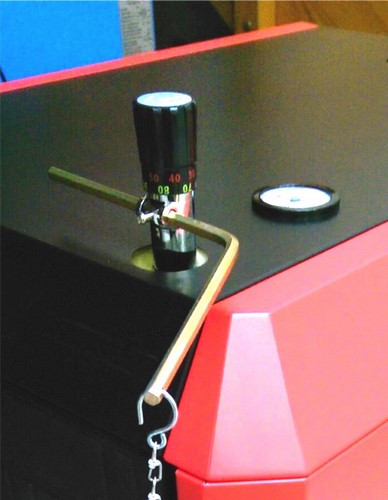

Le régulateur à chainette est équipé d'un bouton réglable de 30 à 90 °C. Visser le régulateur dans l’orifice 3/4" sur
le dessus de la chaudière. Le levier avec chaînette doit être introduit dans le support du régulateur après avoir
enlevé l'arrêt en plastique. Si l'articulation qui fixe le levier avec chaînette devait se défaire, il faut veiller à le
remonter dans la même position.
Après avoir placé le bouton sur 60°C, bloquer le levier avec chaînette dans une position légèrement inclinée vers le
bas, de manière que la chaîne se trouve dans l'axe par rapport au raccord du volet de l'air.
Maintenant il faut déterminer la longueur de la chaînette, procéder de la manière suivante, placer le bouton sur 60 °C
allumer la chaudière avec le clapet d’air ouvert, au moment où une température de 60 °C de l'eau est atteinte,
fixer la chaînette sur le levier du clapet d'introduction de l'air en faisant en sorte que ce dernier présente une ouver-
ture d'environ 1 mm
À ce stade, le régulateur est réglé et il est possible de choisir la température de travail souhaitée en tournant le bouton.

Une notice de montage est jointe au régulateur de tirage


   Chaudière bois bûches fonte S sécurité surchauffe DBV1 :

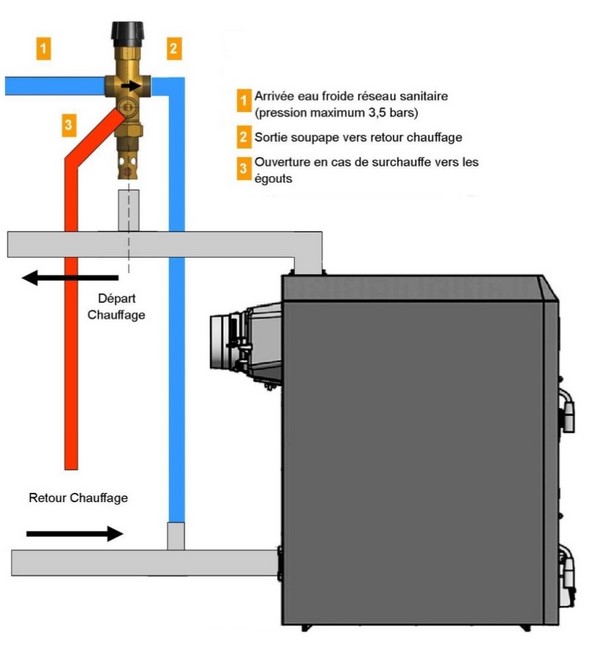

La vanne thermostatique deux voies DBV1 est destinée à la protection du circuit de chauffage central contre les surchauffes.
Quand la température limite est atteinte environ 97° la vanne s’ouvre permettant à l’eau surchauffée de s’échapper à l’égout.
En même temps la vanne de remplissage s’ouvre pour introduire de l’eau froide dans le circuit retour, la chaudière est refroidie du bas vers le haut,
on évite ainsi les chocs thermique.
Une fois la température redescendue sous la limite, la vanne se referme.
Si la pression de de l’eau est supérieure à 4 bars, un réducteur de pression doit être monté sur l’arrivée d’eau froide.

Attention : la soupape de sécurité DBV1 n'est pas livrée avec la chaudière Fonte S, il faut la commander séparément, vous pouvez la commander ICI

              INSTALLATION D’UNE
        SOUPAPE DE SECURITE
         SURCHAUFFE 2 VOIES
                OBLIGATOIRE

Aucune vanne d’isolement ne doit être installée sur l’arrivée d’eau froide du serpentin de surchauffe ou
sur le départ vers les égouts Dysfonctionnement grave. Attention danger

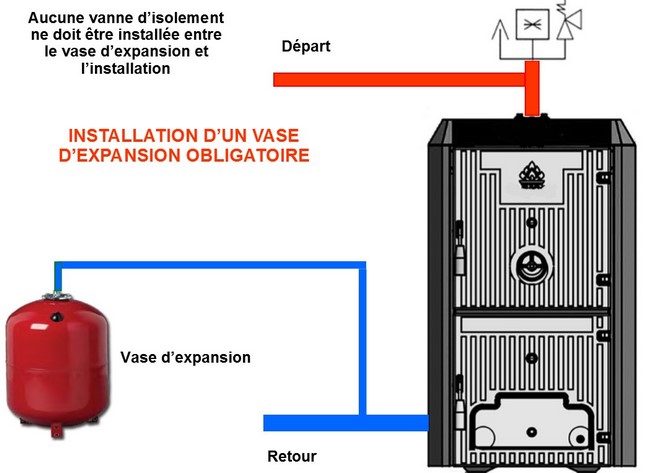

   Chaudière bois bûches fonte S vase d'expansion :

Le vase d'expansion est un dispositif qui permet d'absorber les variations de volume de l'eau d'un circuit de chauffage en fonction de la température.
Il permet donc d'absorber le surplus de pression causé par l'eau qui se dilate en chauffant et permet d'éviter une détérioration du circuit tout en le maintenant étanche.
Vase d'expansion cylindrique à membrane pour circuit de chauffage, pré gonflage 1,5 bar
Il est toujours préférable de l’installer sur le retour près de la chaudière, aucune vanne de coupure entre le vase d’expansion et l’installation
La capacité utile du vase d’expansion sera appropriée au volume d’eau et la hauteur statique de l’installation, elle sera au minimum égale à 7% du volume d’eau total de l’installation
Exemple pour une installation d’une contenance d’eau de 1250 litres, le vase aura un minimum de   contenance de 87,5 litres, le modèle à installer est celui de 100 litres
Ne jamais opter pour un modèle d’une contenance inférieure, toujours installer un vase d’expansion d’une contenance supérieure, ceci est important pour le bon fonctionnement de votre installation

Attention : le vase d'expansion n'est pas livré avec la chaudière Fonte S, il faut le commander séparément, vous pouvez le commander ICI

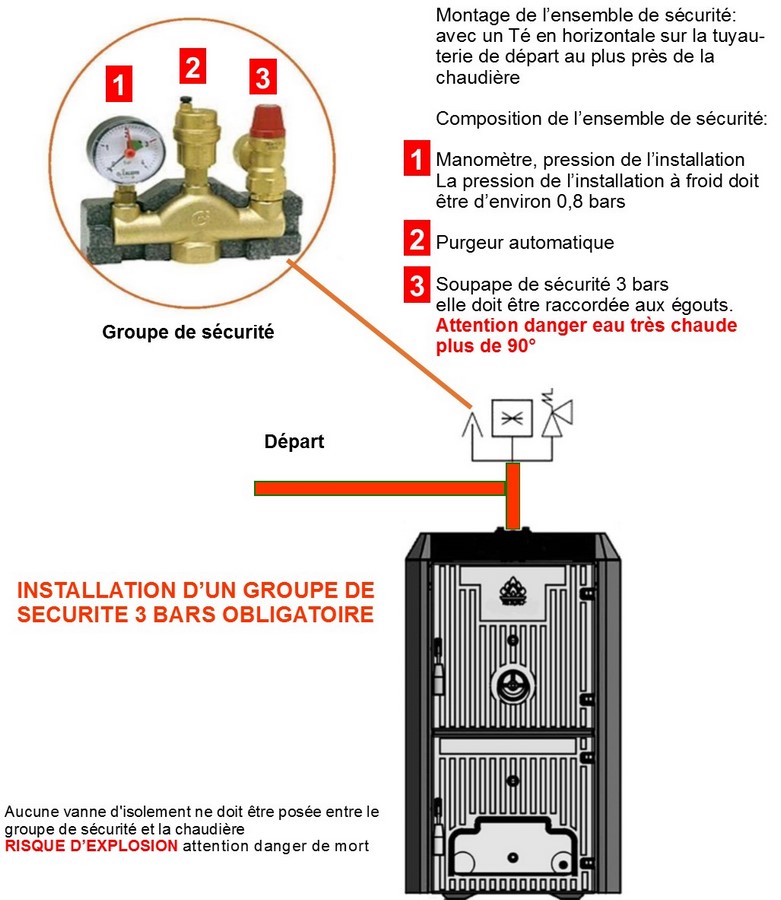

  Chaudière bois bûches fonte S groupe de sécurité :

Attention : le groupe de sécurité n'est pas livré avec la chaudière Fonte S, il faut le commander séparément, vous pouvez le commander ICI

  Chaudière bois bûches fonte S tirage nécessaire :

L’installation de la cheminée doit être réalisée d’après les normes et DTU en vigueur.
La hauteur minimum de la cheminée devra être de 7m et dépasser le faîtage de 40 cm.
Le conduit de fumée de la cheminée à la chaudière devra avoir un diamètre de 150 mm et ne devra jamais être restreint,
il doit être augmenté si le tirage n’est pas suffisant, il ne doit pas avoir plus que 2 coudes.

Le tirage de la cheminée doit être compris entre 0,18 et 0,20 mbar selon le modèle pour permettre le bon
fonctionnement de la chaudière

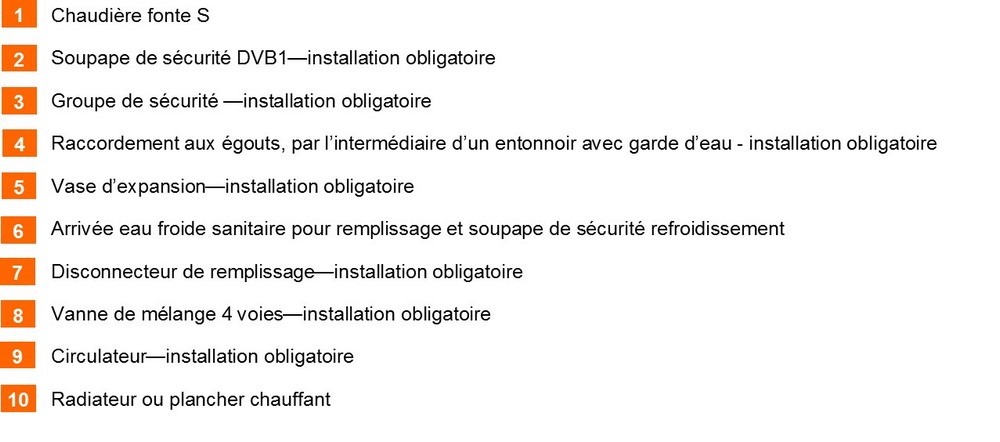

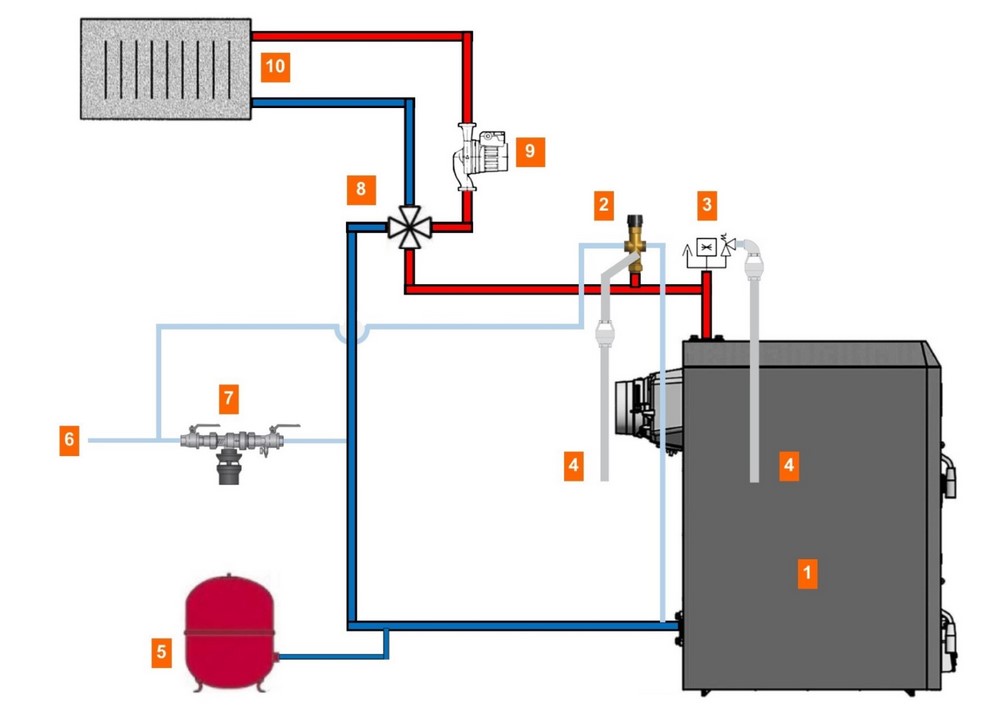

   Chaudière bois bûches fonte S schéma de montage 1 :

Le schéma numéro 1 est le minimum nécessaire à un bon fonctionnement et l'obtention de la garantie.
La chaudière doit fonctionner impérativement entre 70 et 80°C.
On utilise la vanne 4 voies pour moduler la température de départ, tout en maintenant la chaudière bois en température.
Il faut adapter le chargement du bois aux besoins de chauffage pour que le bois brûle régulièrement.
Dans le cas où vous chargez trop de bois, le clapet de tirage est trop souvent fermé (dégagement important de fumées,
formation de goudron).
Pour la nuit, on peut également réduire le chauffage par l’intermédiaire de la vanne 4 voies, surtout ne pas baisser
la température de la chaudière en baissant le régulateur de tirage.
Inconvénient : la température de retour est contrôlée manuellement, donc risque de corrosion par des températures
de retour trop froides (- de 60°), il faut adapter le chargement du bois aux besoins de chauffage.

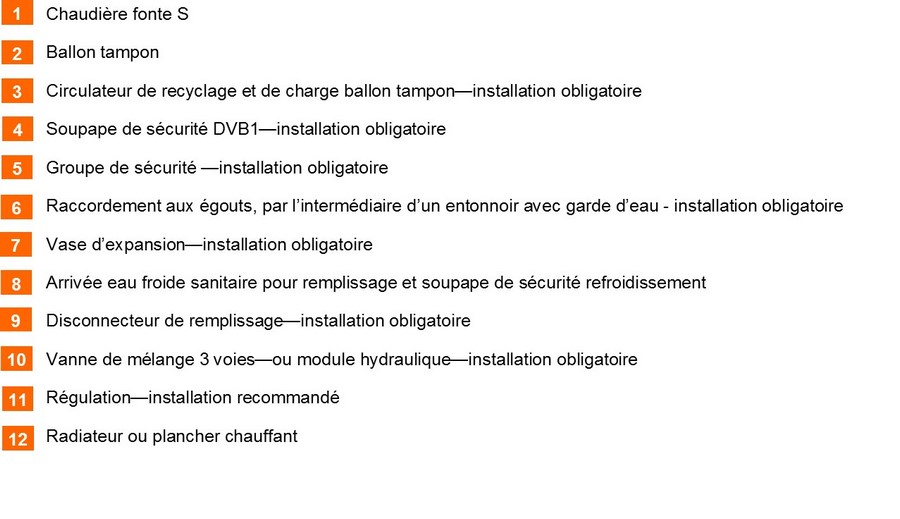

   Chaudière bois bûches fonte S schéma de montage 2  :

Le montage selon le schéma n°2 est idéal, il permet d'avoir le même confort qu'avec un chauffage fioul ou gaz.
L'installation d'une régulation HCC ou HM82 avec servomoteur est fortement conseillée afin de pouvoir limiter
la température de départ et réguler la maison,
Ne charger la chaudière que lorsque la température du ballon tampon a fortement chuté, pour qu’il puisse à
nouveau absorber une charge de bois.
Faire fonctionner la chaudière à 80° C minimum.

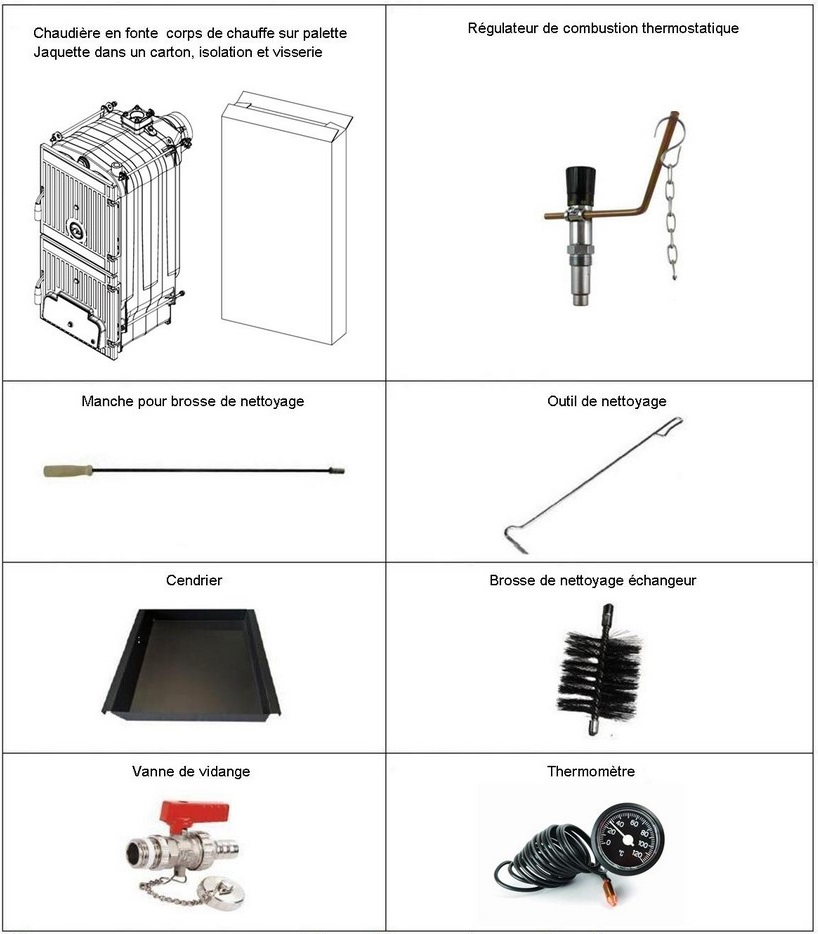

  Chaudière bois bûches fonte S contenu de la livraison :
