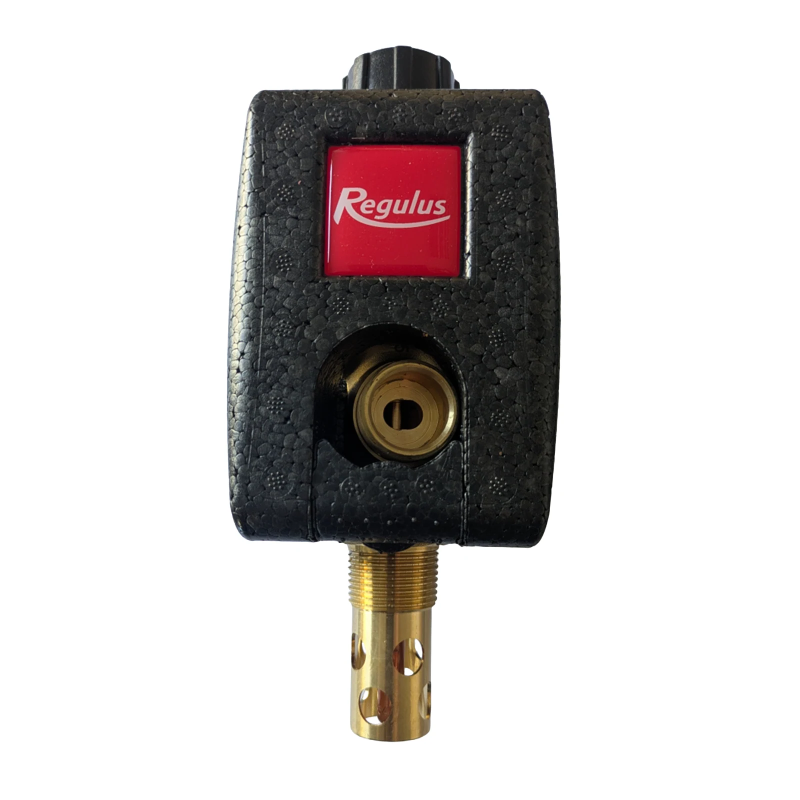

Soupape de Sécurité Thermique Anti-Surchauffe Regulus DBV1 (Isolation Incluse)

Dispositif de Protection Thermique à Double Flux DBV1

Cette soupape thermique est l'élément de sécurité essentiel pour les chaudières à combustible solide (bois, granulés) qui n'ont pas d'échangeur de sécurité intégré. Son rôle est de surveiller la température de votre foyer. En cas de dépassement du seuil de sécurité, elle agit sur deux circuits en même temps : elle évacue l'eau surchauffée vers l'égout et injecte simultanément de l'eau froide du réseau dans le circuit. Ce double flux permet de faire baisser la température de votre installation très rapidement et de protéger votre matériel.

Points Forts de la Soupape de Sécurité Thermique DBV1

• Double Action de Refroidissement : Cette pièce permet d'ouvrir en même temps l'arrivée d'eau froide et la vidange de l'eau chaude. C'est la solution la plus efficace pour éviter les dommages causés par une surchauffe accidentelle.
• Installation Simplifiée et Isolation : Grâce à sa conception compacte, elle se monte très simplement sur votre départ de chaudière. Elle est livrée avec une coque d'isolation thermique pour éviter les déperditions de chaleur et protéger la vanne.
• Fonctionnement Mécanique Autonome : La soupape fonctionne sans électricité. Elle utilise un capteur thermostatique interne qui déclenche le refroidissement dès que l'eau atteint 97°C, ce qui assure votre sécurité même pendant une panne de courant.
• Conformité et Sécurité : Produit certifié conforme au marquage CE qui répond strictement aux exigences de sécurité pour la protection des générateurs de chaleur en circuit de chauffage.

---

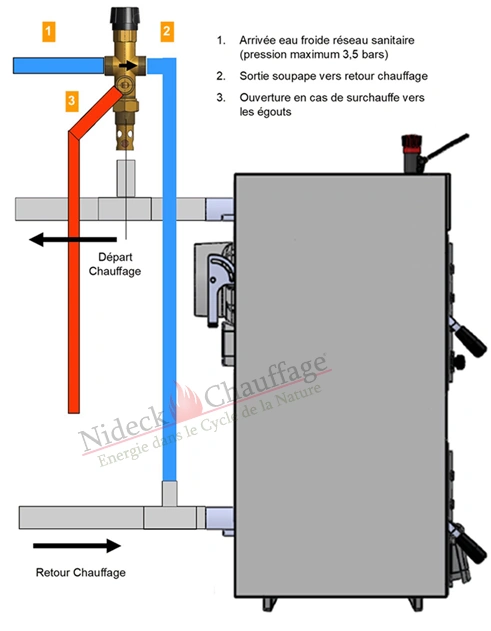

Schéma de Montage et Fonctionnement de la Soupape DBV1

Explication du raccordement :

Pour garantir une protection efficace, la soupape DBV1 doit être raccordée selon les points numérotés sur le schéma :

1. Arrivée d'eau froide : Branchement sur votre réseau d'eau sanitaire (pression maximale recommandée : 3,5 bars).
2. Injection de secours : Sortie de la soupape reliée directement au retour du circuit de chauffage.
3. Évacuation de sécurité : Conduit dirigé vers les égouts pour évacuer l'eau surchauffée lors du déclenchement.

Cette installation permet d'injecter de l'eau froide dans la chaudière tout en vidangeant l'eau trop chaude, assurant ainsi une chute rapide de la température interne.

---

Caractéristiques Techniques

• Type : Soupape de sécurité thermique double (2 voies)
• Modèle : DBV1 (Regulus)
• Température d'ouverture : 97°C (+/- 2°C)
• Puissance maximale de la chaudière : 190 kW
• Pression maximale côté chaudière : 4 bars
• Pression maximale côté eau froide : 6 bars
• Raccordements : Filetages 3/4" (G 3/4")
• Matériau : Corps en laiton robuste
• Inclus : Coque d'isolation thermique
• Normes : CE
• Garantie : 2 ans
