Soupapes de Sécurité Chauffage 3bar et Thermiques Watts 97°C

Soupape de Sécurité

Protégez votre chaudière à bois, granulés ou poêle hydro contre les surchauffes et les surpressions avec notre sélection de soupapes de sécurité certifiées. Retrouvez ici les soupapes thermiques à action directe (Watts STS 20S à 97°C avec sonde double bulbe, Caleffi ST544 et Regulus DBV1 à double effet) pour refroidir mécaniquement le foyer sans électricité, ainsi que les soupapes à membrane tarées à 3bar pour la sécurité sous pression en circuit fermé.

Filtres actifs

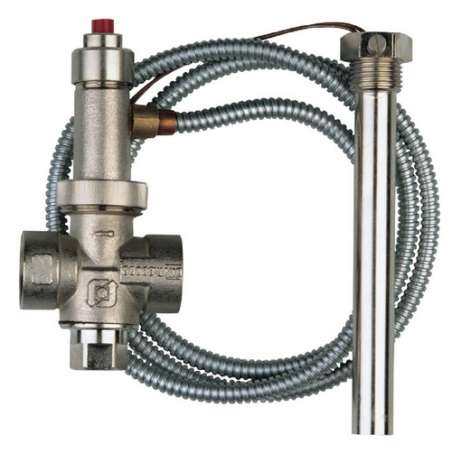

Soupape de sécurité thermique double effet Watts STS 20S pour chaudière bois
      Protégez votre chaudière ou poêle à bois contre tout risque d'ébullition en circuit fermé. Cette soupape de sécurité thermique Watts STS 20S à double bulbe déclenche mécaniquement à 97°C sans électricité pour injecter l'eau froide du réseau dans le serpentin de décharge. Raccordement G3/4" Femelle et capillaire de 1,30m.
      92,00 €Prix
      Soupape de sécurité thermique double effet Watts STS 20S pour chaudière bois
          Protégez votre chaudière ou poêle à bois contre tout risque d'ébullition en circuit fermé. Cette soupape de sécurité thermique Watts STS 20S à double bulbe déclenche mécaniquement à 97°C sans électricité pour injecter l'eau froide du réseau dans le serpentin de décharge. Raccordement G3/4" Femelle et capillaire de 1,30m.
          92,00 €Prix

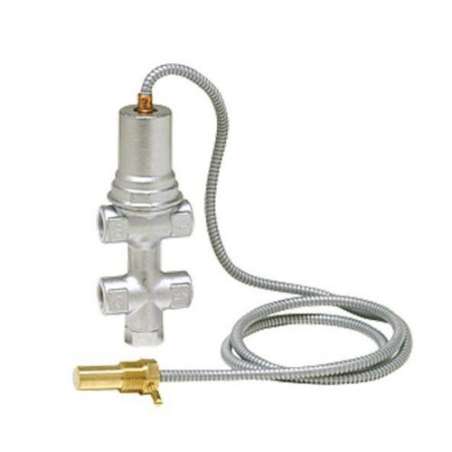

          Soupape de sécurité thermique double effet Caleffi ST544 filetée G1/2" (15x21mm) femelle avec sonde déportée.
              Protégez votre chaudière à combustible solide sans échangeur des risques de surchauffe. Cette soupape de sécurité thermique double Caleffi ST544 (97°C) évacue l'eau surchauffée et injecte de l'eau froide.
              287,00 €Prix
              Soupape de sécurité thermique double effet Caleffi ST544 filetée G1/2" (15x21mm) femelle avec sonde déportée.
                  Protégez votre chaudière à combustible solide sans échangeur des risques de surchauffe. Cette soupape de sécurité thermique double Caleffi ST544 (97°C) évacue l'eau surchauffée et injecte de l'eau froide.
                  287,00 €Prix

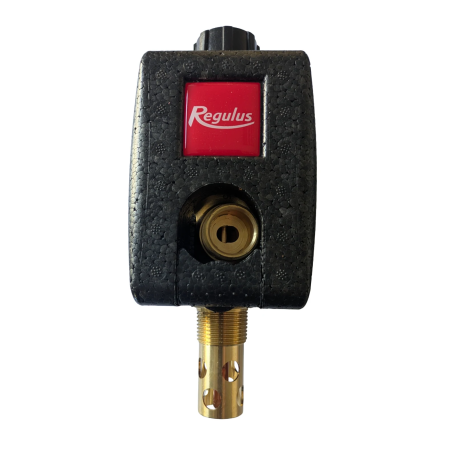

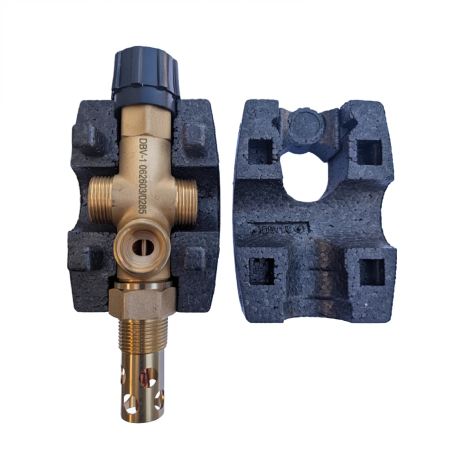

                  Soupape de sécurité thermique double effet Regulus DBV1 filetée G3/4" (20x27mm) avec sa coque d'isolation.Soupape de Sécurité Thermique Anti-Surchauffe Regulus DBV1 (Isolation Incluse)
                      Sécurisez votre chaudière bois contre les risques de surchauffe très simplement. Cette soupape thermique double DBV1 est la pièce nécessaire pour protéger les installations sans serpentin de refroidissement, garantissant une sécurité totale même en cas de coupure de courant.
                      139,00 €Prix
                      Soupape de sécurité thermique double effet Regulus DBV1 filetée G3/4" (20x27mm) avec sa coque d'isolation.Soupape de Sécurité Thermique Anti-Surchauffe Regulus DBV1 (Isolation Incluse)
                          Sécurisez votre chaudière bois contre les risques de surchauffe très simplement. Cette soupape thermique double DBV1 est la pièce nécessaire pour protéger les installations sans serpentin de refroidissement, garantissant une sécurité totale même en cas de coupure de courant.
                          139,00 €Prix

                          Soupapes de sécurité thermiques et hydrauliques : protection anti-surchauffe 97°C et pression 3bar

                          Quelle différence entre une soupape de décharge thermique et une soupape de pression ?

                          Sélectionnées par Nideck Chauffage pour sécuriser les chaudières à combustible solide et les appareils hydro en circuit fermé sous pression, nos soupapes assurent une double protection autonome. La soupape thermique de décharge déclenche mécaniquement dès que la température du foyer atteint 97°C : elle injecte l'eau froide de ville dans l'échangeur sans aucune assistance électrique pour stopper la surchauffe lors d'une panne de courant. En complément, la soupape à membrane tarée à 3bar évacue l'eau dilatée en cas d'anomalie de pression pour préserver les soudures du corps de chauffe en acier.
                          Watts STS 20S (97°C) Double Bulbe Sécurité Positive

                          Soupape de décharge thermique pour chaudières équipées d'un serpentin de sécurité.

                          • Modèle Watts STS 20S : Déclenchement mécanique précis à 97°C (+/- 2°C)
                          • Sonde double bulbe : Système à sécurité positive avec capillaire blindé de 1,30m
                          • Raccordement : Femelle G3/4" (20x27mm) avec doigt de gant 1/2" inclus
                          • Bouton de purge : Poussoir manuel pour test et rinçage régulier du clapet
                          Soupapes Double Effet Sans Serpentin Caleffi / Regulus

                          Pour chaudières et poêles hydro ne disposant pas d'échangeur de sécurité interne.

                          • Caleffi ST544 : Injecte l'eau froide et évacue l'eau chaude simultanément
                          • Regulus DBV1 : Vanne thermique double voie avec coque isolante
                          • Principe : Refroidit directement le circuit primaire sans noyer le foyer
                          • Température de consigne : Ouverture mécanique dès 95°C à 97°C
                          Soupapes Chauffage 3bar Pression Membrane 110°C

                          Soupapes de décharge à membrane en laiton pour circuits fermés sous pression.

                          • Soupape 3bar (3/4") : Évacue l'eau dès que la pression dépasse le seuil de sécurité
                          • Corps laiton : Matériau résistant à la corrosion et aux impuretés de chauffage
                          • Bouton moleté rouge : Permet la manœuvre manuelle de détartrage et rinçage
                          • Certifiée CE : Conforme à la directive européenne pour appareils sous pression

                          Pourquoi la soupape thermique à double bulbe est-elle requise en circuit fermé ?

                          Configurés par Nideck Chauffage, nos packs de chaufferie intègrent obligatoirement une soupape thermique dès lors qu'un générateur à bûches ou à granulés est installé sur un réseau fermé. Contrairement aux chaudières gaz ou fioul dont le brûleur s'arrête instantanément lors d'une coupure électrique, une chaudière à bois contient plusieurs dizaines de kilos de combustible incandescent. Si la pompe du Laddomat s'arrête, la chaleur s'accumule dans le foyer : la soupape Watts STS 20S déclenche mécaniquement pour refroidir l'acier avant que l'eau n'atteigne l'ébullition, complétant l'action du groupe de sécurité 3bar.

                          Fonctionnement mécanique, sécurité positive et règles d'installation

                          Comment fonctionne la sécurité positive à double bulbe de la soupape Watts STS 20S ?

                          La soupape Watts STS 20S est dotée d'une sonde à deux soufflets indépendants reliés au boîtier par un capillaire sous gaine métallique. Chaque bulbe contient un liquide thermo-expansible. Dès que l'un des deux capteurs détecte une température de 97°C dans le doigt de gant, la pression interne repousse le piston et ouvre le clapet d'admission d'eau froide. Ce principe de redondance garantit que même si l'un des capillaires venait à être pincé ou sectionné accidentellement, le second capteur assure l'ouverture complète de la vanne sans défaillance.

                          Quelle est la différence entre une soupape thermique simple et une soupape double effet ?

                          Ces deux organes répondent à deux conceptions de chaudières différentes :

                          • La soupape simple effet (Watts STS 20S) : Conçue pour les chaudières équipées d'un serpentin de sécurité en cuivre immergé. La soupape s'ouvre pour faire circuler l'eau froide sanitaire dans ce serpentin clos, refroidissant l'acier par conduction thermique sans ajouter d'eau dans le circuit de chauffage.
                          • La soupape double effet (Caleffi ST544 ou Regulus DBV1) : Conçue pour les appareils dépourvus de serpentin interne. Dès 95°C, elle ouvre simultanément l'évacuation de l'eau surchauffée à l'égout et l'injection d'eau froide directement dans le circuit de chauffage pour compenser la perte d'eau tout en refroidissant le foyer.

                          Pourquoi est-il interdit d'installer un réducteur de pression ou un clapet sur l'évacuation ?

                          Les techniciens de Nideck Chauffage rappellent que la tuyauterie de vidange reliée à la sortie d'une soupape de sécurité (thermique ou pression) doit impérativement déboucher à l'air libre vers un siphon d'égout visible, sans aucun organe de sectionnement. L'installation d'une vanne d'arrêt, d'un clapet ou d'une réduction de diamètre est formellement interdite : tout obstacle à l'écoulement libre de l'eau surchauffée créerait une contre-pression bloquant l'évacuation, annulant la fonction de protection et exposant l'installation à l'explosion.

                          À quelle fréquence faut-il contrôler manuellement la soupape thermique et la soupape 3bar ?

                          Un test d'ouverture manuelle doit être effectué au moins deux fois par an (au début et à la fin de la période de chauffe). Sur la soupape thermique Watts STS 20S, appuyez sur le bouton poussoir rouge situé sur le dessus du corps en laiton pour vérifier que l'eau froide s'écoule librement dans le serpentin vers l'égout. Sur la soupape de pression 3bar, tournez la molette rouge d'un quart de tour pour rincer le siège en élastomère et chasser les particules de calamine qui risqueraient de bloquer le joint.

                          Que faire si la soupape de pression 3bar goutte régulièrement lors des montées en température ?

                          Un écoulement d'eau systématique par la soupape 3bar lorsque la chaudière chauffe indique presque toujours une défaillance du vase d'expansion à membrane. Lorsque la vessie du vase est dégonflée ou percée, le volume d'eau dilatée ne peut plus être absorbé : la pression du réseau dépasse immédiatement 3bar et la soupape s'ouvre pour protéger le corps de chauffe. Vérifiez immédiatement la pression de prégonflage d'azote du vase à l'aide d'un manomètre sur la valve supérieure (pression recommandée de 1,5bar à vide).

                          Conseil technique par Nideck Chauffage
