Module Solaire 2 Voies 2 à 16 Litres Min
Pilotez et sécurisez la circulation de votre chauffe-eau solaire avec notre module hydraulique 2 voies 2 à 16 litres/minute. Équipée d'un circulateur Grundfos haute efficacité Classe A, d'un débitmètre mécanique gradué de 2 à 16 L/min, de deux thermomètres à clapets anti-thermosiphon et d'un groupe de sécurité solaire 6bar sous coque isolante EPP, cette station prémontée est calibrée pour les installations de 1 à 6 capteurs thermiques (jusqu'à 12m²). Raccordements standards pour liaison directe vers tubes inox isolés DN16 et DN20.
4 produits

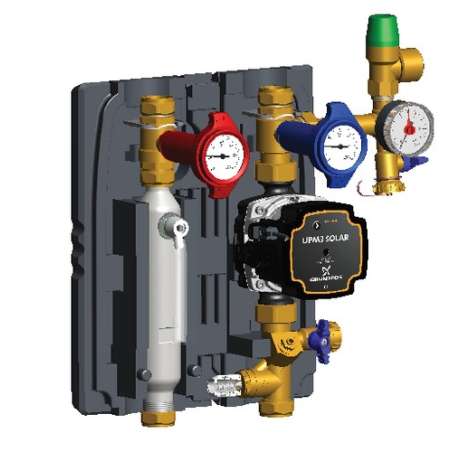

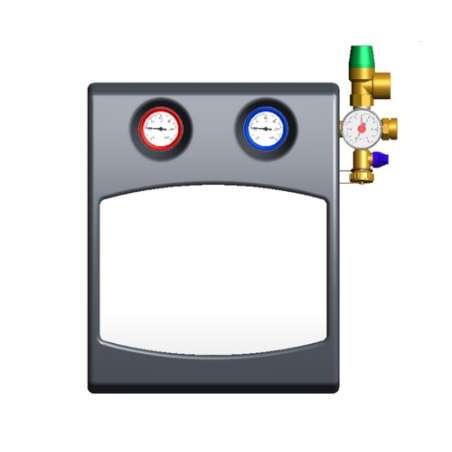

Module hydraulique solaire 2 voies 2 à 16 L/min : station de pompage Grundfos pour 1 à 6 capteurs
Pourquoi le débitmètre 2 à 16 L/min est-il calibré pour les installations solaires résidentielles ?
Pompe haute efficacité spécialement conçue pour les circuits glycolés à haute température.
- Régulation de vitesse : Pilotage par modulation électronique pour ajuster le débit
- Résistance thermique : Corps en fonte et mécanique interne résistante jusqu'à 120°C
- Économie d'énergie : Consommation électrique minimale en fonctionnement continu
- Compatibilité : Se raccorde sur tout régulateur différentiel solaire standard
Indicateur visuel à flotteur permettant de régler le débit au litre près.
- Plage de mesure : Graduation de 2 à 16 litres par minute
- Vanne d'équilibrage : Réglage fin du débit par vis pointeau latérale
- Robinets de charge : 2 raccords porte-caoutchouc pour remplissage et rinçage
- Fermeture totale : Permet d'isoler la boucle sans vider les capteurs
Groupe de sécurité et clapets anti-retour intégrés sous enveloppe isolante.
- Soupape de sécurité : Tarée d'usine à 6bar avec manomètre 0-10bar
- Clapets anti-retour : 2 clapets à ressort bloquant le thermosiphon nocturne
- Thermomètres intégrés : Cadrans de contrôle Aller et Retour (0°C à 120°C)
- Raccord vase : Piquage fileté 3/4" Mâle pour vase d'expansion solaire
Pourquoi associer un régulateur différentiel STDC et un vase solaire à ce module ?
Configurés par Nideck Chauffage, les éléments du circuit primaire fonctionnent en synergie thermique. Le module hydraulique solaire 2-16 L/min assure la circulation mécanique, tandis que le régulateur différentiel STDC compare en continu la température des capteurs Nidosol 200 et du ballon d'eau chaude. La dérivation latérale 3/4" accueille directement la liaison vers un vase d'expansion solaire haute température, protégeant la station contre la surpression lors des phases de stagnation d'été.
Réglage du débit, procédure de mise en pression et maintenance
Pour combien de capteurs solaires le module 2 à 16 L/min est-il dimensionné ?
Cette station hydraulique est dimensionnée pour les installations résidentielles comprenant de 1 à 6 capteurs solaires thermiques (soit une surface de captage de 2m² à 12m²). Elle répond parfaitement aux besoins des chauffe-eau solaires individuels (CESI) équipés de ballons de 160L à 500L, ainsi qu'aux petits systèmes solaires combinés d'appoint au chauffage.
Comment régler précisément le débitmètre à flotteur (en L/min) lors de la mise en service ?
Le débit de consigne standard en régime « High-Flow » se situe entre 30 et 40 litres par heure et par mètre carré de capteur solaire (soit environ 1 à 1,3 L/min par panneau Nidosol 200 de 2m²). Pour une installation classique de 2 capteurs (4m²), le débit cible est de 2,5 L/min. Pour effectuer le réglage, enclenchez manuellement le circulateur à 100% de sa vitesse via le régulateur, puis tournez la vis pointeau située sous le débitmètre jusqu'à aligner le repère du flotteur en verre sur la graduation de 2,5 L/min.
Comment le clapet anti-retour protège-t-il la réserve d'eau chaude la nuit ?
La nuit, le fluide dans les capteurs en toiture refroidit pour atteindre la température extérieure (pouvant descendre sous zéro en hiver), tandis que le ballon d'eau chaude est stocké à 60°C. L'eau chaude ayant une masse volumique plus faible que l'eau froide, elle a tendance à monter naturellement vers le toit par thermosiphon inverse, ce qui viderait le ballon de ses calories. Les deux vannes d'arrêt du module intègrent un clapet anti-retour à ressort taré : ils bloquent physiquement toute circulation dès l'arrêt de la pompe, conservant l'eau chaude dans le réservoir.
À quelle pression et avec quel matériel remplir le circuit solaire via les vannes de charge ?
Les techniciens de Nideck Chauffage préconisent d'utiliser une pompe de remplissage manuelle raccordée sur les deux robinets porte-caoutchouc du débitmètre. Fermez la vanne centrale du débitmètre pour forcer le fluide caloporteur antigel -25°C à circuler à travers toute la toiture et chasser l'air. Faites circuler le liquide jusqu'à disparition complète des bulles dans le voyant en verre, puis fermez les robinets et ajustez la pression de service à froid entre 2bar et 2,5bar.
Quand faut-il s'orienter vers le module solaire grand débit 4 à 36 L/min ?
Dès que votre champ solaire comporte plus de 6 capteurs (surface supérieure à 12m²), ou si la distance entre le toit et la chaufferie dépasse 25 mètres en générant de fortes pertes de charge, le modèle 2-16 L/min risque de brider le transfert de chaleur. Dans ces configurations de soutien de chauffage ou d'installations collectives, orientez-vous vers notre module solaire grand débit 4 à 36 L/min doté d'une pompe renforcée et de passages hydrauliques élargis.
