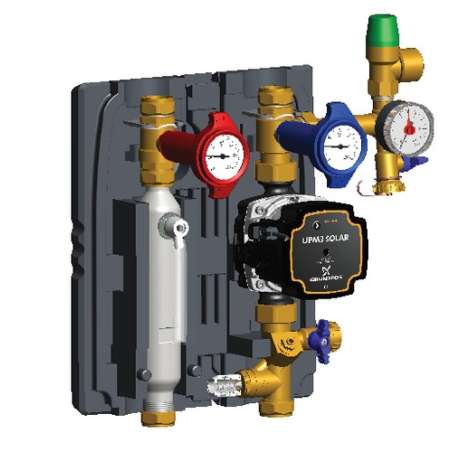

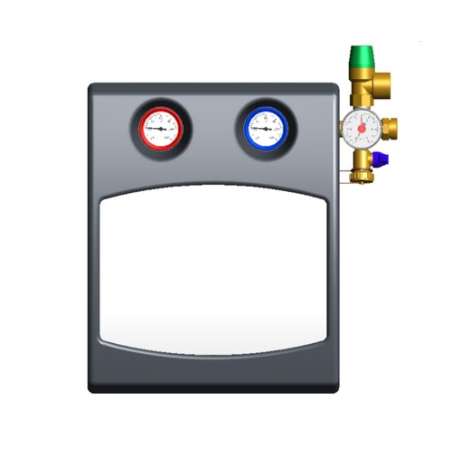

Pilotez les débits importants de votre système solaire combiné ou installation collective avec notre module hydraulique 2 voies 4 à 36 litres/minute. Équipée d'un circulateur Grundfos haute pression Classe A, d'un débitmètre mécanique gradué de 4 à 36 L/min, de deux thermomètres à clapets anti-thermosiphon et d'un groupe de sécurité solaire 6bar sous coque isolante EPP, cette station prémontée est calibrée pour les champs de 6 à 15 capteurs thermiques (12m² à 30m²). Raccordements élargis pour liaison directe vers tubes inox isolés DN20.
4 produits
Pompe haute efficacité énergétique pour vaincre les pertes de charge sur réseaux longs.
Indicateur visuel à flotteur calibré pour les champs solaires de 12m² à 30m².
Sécurité sous pression et clapets anti-retour intégrés sous enveloppe isolante.
Configurés par Nideck Chauffage, les composants d'un grand champ solaire doivent être dimensionnés en cohérence avec le débit de la station. Avec un débit atteignant 20 à 30 L/min, l'utilisation d'une liaison bitube inox flexible isolé Duo DN20 est obligatoire pour ne pas étouffer le circulateur. Pour piloter deux champs de capteurs ou orienter la chaleur entre un préparateur d'eau chaude et un ballon combiné de chauffage NIOX1, le régulateur différentiel MTDC (2 relais) gère automatiquement les priorités hydrauliques.
Cette station hydraulique est calibrée pour les installations solaires thermiques comprenant de 6 à 15 capteurs solaires (soit une surface absorbante de 12m² à 30m²). Elle est recommandée pour les systèmes solaires combinés (SSC) apportant un soutien au chauffage de maisons de 150m² à plus de 300m², les gîtes, les campings, ainsi que les installations tertiaires couplées à des ballons tampons de 1000L à 2000L.
La règle d'atelier en régime « High-Flow » préconise un débit de 30 à 40 litres par heure par mètre carré de capteur (soit environ 1,2 L/min par panneau Nidosol 200 de 2,06m²). Pour un champ de 8 capteurs (environ 16,5m²), le débit global requis est de 500 à 650 L/h, ce qui correspond à environ 9 à 11 litres par minute sur le débitmètre. Lors de la mise en service, faites tourner le circulateur à vitesse nominale et réglez la vis pointeau latérale jusqu'à aligner le bas du flotteur sur la graduation souhaitée.
À des débits supérieurs à 15 L/min, faire passer le fluide caloporteur dans un tube de section réduite comme le DN16 crée une vitesse linéaire excessive et une forte perte de charge qui bride le circulateur. L'installation d'une liaison bitube Duo DN20 (diamètre intérieur d'environ 20mm) garantit un écoulement fluide et silencieux, permet à la pompe de fonctionner sans forcer et évite l'échauffement prématuré du fluide glycolé sur les longs trajets entre le toit et la chaufferie.
Les techniciens de Nideck Chauffage rappellent que sur un grand champ de capteurs, le volume de liquide présent dans les panneaux en toiture peut atteindre 15 à 25 litres. En cas de stagnation estivale, la totalité de ce fluide se vaporise et doit être accueillie dans le vase d'expansion sans déclencher la soupape 6bar. Sur une station 4-36 L/min raccordée à 8 ou 10 capteurs, installez un vase d'expansion solaire de 50L à 80L prégonflé à 2,5bar, raccordé sur la dérivation 3/4" située sous le circulateur.
La différence repose sur le débit volumique et la courbe de pression de la pompe. Le modèle standard 2 à 16 L/min est optimisé pour les chauffe-eau solaires individuels jusqu'à 6 capteurs (12m²), avec une graduation fine idéale pour les petits débits. Le modèle 4 à 36 L/min intègre des passages internes élargis et un ressort de débitmètre plus puissant, capable de gérer des débits jusqu'à 2100 litres par heure sans saturer le voyant de contrôle.
