Kit de Recyclage Laddomat 21-100 jusqu'à 120kW pour Chaudière

Laddomat 21-100

Chargez vos ballons tampons de grand volume et sécurisez votre chaudière bois de forte puissance avec les unités de recyclage thermique Laddomat 21-100. Équipées d'une pompe haute pression Classe A (hauteur manométrique 7,5m), de 3 vannes d'arrêt à thermomètres intégrés, d'un clapet de thermosiphon gravitaire et d'une coque isolante EPP, elles sont calibrées pour les puissances de 40kW à 120kW. Retrouvez ici les kits complets en raccords 1"1/4 Femelle avec cartouches d'ouverture tarées à 63°C et 72°C.

Filtres actifs

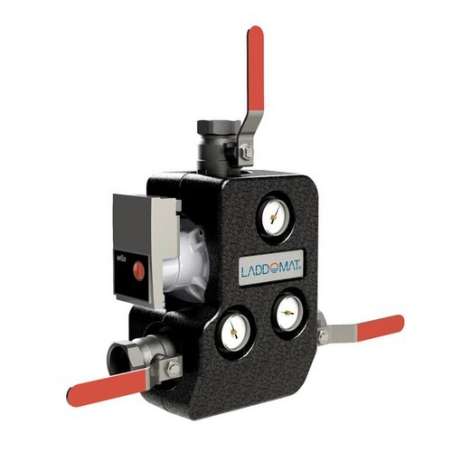

Laddomat 21-60 / 72°C, pompe classe A, raccordement 1" 1/4 F
      La solution de recyclage pour les chaudières bois de très grande puissance (jusqu'à 120kW). Ce kit Laddomat 21-100 avec cartouche 72°C protège votre installation de la condensation et optimise la charge de votre ballon tampon. <a title="Laddomat :...
      618,00 €Prix
      Laddomat 21-60 / 72°C, pompe classe A, raccordement 1" 1/4 F
          La solution de recyclage pour les chaudières bois de très grande puissance (jusqu'à 120kW). Ce kit Laddomat 21-100 avec cartouche 72°C protège votre installation de la condensation et optimise la charge de votre ballon tampon. <a title="Laddomat :...
          618,00 €Prix
          Laddomat 21-60 / 72°C, pompe classe A, raccordement 1" 1/4 F
              La solution de recyclage pour les chaudières bois de très grande puissance (jusqu'à 120kW). Ce kit Laddomat 21-100 avec cartouche 63°C protège votre installation de la condensation et optimise la charge de votre ballon tampon. <a title="Laddomat :...
              618,00 €Prix
              Laddomat 21-60 / 72°C, pompe classe A, raccordement 1" 1/4 F
                  La solution de recyclage pour les chaudières bois de très grande puissance (jusqu'à 120kW). Ce kit Laddomat 21-100 avec cartouche 63°C protège votre installation de la condensation et optimise la charge de votre ballon tampon. <a title="Laddomat :...
                  618,00 €Prix

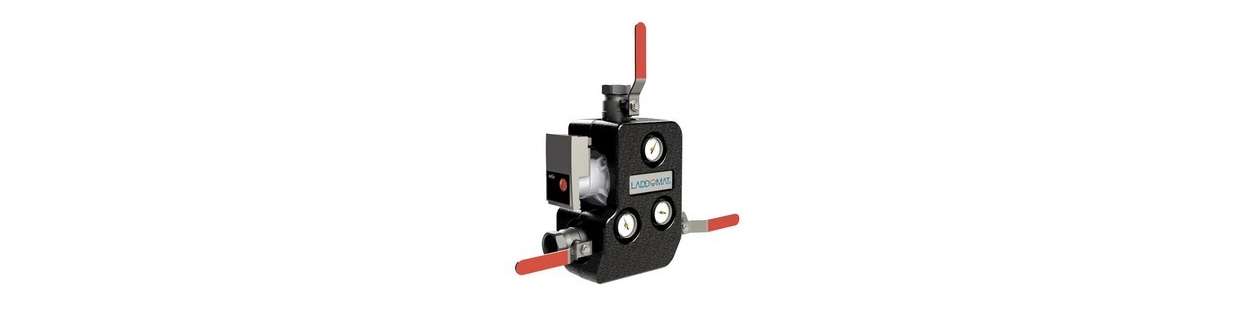

                  Unités de recyclage thermique Laddomat 21-100 : très hauts débits et protection anti-bistre jusqu'à 120kW

                  Pourquoi le modèle Laddomat 21-100 est-il requis pour les chaudières supérieures à 40kW ?

                  Sélectionnées par Nideck Chauffage pour équiper les chaufferies biomasse et chaudières à bûches de 40kW à 120kW, les unités de charge Laddomat 21-100 assurent le recyclage thermique sur les installations à fort débit d'eau. Doté d'un circulateur renforcé à hauteur manométrique de 7,5 mètres et de passages hydrauliques élargis, ce groupe alimente sans perte de charge les grands réservoirs d'accumulation de 1500L à 3000L. Le bouclage préserve le corps de chauffe en maintenant le retour d'eau au-dessus de 60°C dès l'allumage, éliminant tout risque de corrosion par acide pyroligneux.
                  Laddomat 21-100 (72°C) 72°C Bois Bûches

                  Configuration standard pour chaudières à bûches de 40kW à 120kW avec gros ballon tampon.

                  • Modèle 72°C complet : Cartouche d'ouverture 72°C et raccords 1"1/4 F (33x42mm)
                  • Stratification franche : Charge le réservoir avec une eau très chaude dès le début
                  • Pompe haute pression : Moteur Classe A surmontant les pertes de charge
                  • Inclus : 3 thermomètres à cadran, clapet gravitaire et coque isolante EPP
                  Laddomat 21-100 (63°C) 63°C Gazéification & Granulés

                  Pour chaudières à gazéification de forte puissance ou réseaux à circulation rapide.

                  • Modèle 63°C complet : Cartouche d'ouverture à 63°C pour transfert accéléré
                  • Débit soutenu : Évite les élévations thermiques brutales sur les gros foyers
                  • Passage intégral : Vannes à boisseau sphérique démontables en 1"1/4 F
                  • Sécurité : Clapet automatique de thermosiphon pour coupure de courant
                  Cartouches & Pièces SAV D'origine Maintenance

                  Composants d'usure d'origine et cartouches pour entretien sans démontage lourd.

                  • Cartouches thermostatiques : Modèles de remplacement 53°C, 57°C, 63°C et 72°C
                  • Thermomètres à cadran : Remplacement direct dans les doigts de gant de vannes
                  • Clapet de thermosiphon : Pièces de siège et joints d'étanchéité d'origine
                  • Vannes d'arrêt 1"1/4 F : Permettent d'isoler l'unité sans vidanger la chaufferie

                  Pourquoi le clapet de thermosiphon gravitaire et le thermostat de fumée sont-ils essentiels sur 120kW ?

                  Configurés par Nideck Chauffage, les équipements associés au Laddomat 21-100 sécurisent les chaufferies de forte puissance. Sur une chaudière de 50kW à 120kW, une panne de courant coupe le circulateur alors que le foyer contient plusieurs dizaines de kilos de combustible incandescent : le clapet de thermosiphon automatique s'ouvre par gravité pour dissiper la chaleur résiduelle vers le ballon tampon NIA. En fin de feu, le thermostat de fumée 50°C à 300°C coupe automatiquement la pompe dès que les braises s'éteignent, évitant que les 2000L ou 3000L d'eau chaude stockés ne se refroidissent à travers la chaudière à bois éteinte.

                  Débit hydraulique, sécurité gravitaire et choix de cartouche

                  Quelle est la différence entre le Laddomat 21-100 et le Laddomat 21-60 ?

                  La différence réside dans la courbe de débit et la puissance du circulateur. L'unité Laddomat 21-60 est optimisée pour les chaudières de 25kW à 80kW avec un circulateur de 6 mètres de hauteur manométrique. Le modèle Laddomat 21-100 intègre une pompe renforcée d'une hauteur manométrique de 7,5 mètres et des passages de fluide internes élargis pour délivrer des débits de circulation de 3 à 4 m³/h sans cavitation, permettant d'alimenter des chaudières bois et biomasse jusqu'à 120kW.

                  Pour quelle puissance de chaudière le modèle 21-100 est-il préconisé ?

                  Les techniciens de Nideck Chauffage préconisent le Laddomat 21-100 pour les chaudières bois bûches de 40kW, 50kW, 60kW et au-delà (comme les chaudières Nideck 40/60, MAT 40 ou MAX 50), ainsi que pour les chaudières biomasse à granulés ou bois déchiqueté jusqu'à 120kW. Il est indispensable dès lors que la chaufferie comporte des ballons tampons volumineux de 1500L, 2000L ou 3000L raccordés avec des tuyauteries en 1"1/4 ou 1"1/2 pour assurer un transfert d'énergie fluide.

                  Comment le clapet anti-retour gravitaire évacue-t-il la chaleur lors d'une coupure électrique ?

                  Le corps du Laddomat 21-100 intègre un clapet gravitaire automatique à large passage. Lorsque le circulateur fonctionne, la pression de refoulement maintient le clapet fermé pour obliger le fluide à traverser la cartouche thermostatique. En cas de coupure de courant, la pompe s'arrête net : la pression hydraulique retombe et le clapet s'ouvre par simple gravité sous la poussée de l'eau chaude. Si le ballon tampon est implanté au même niveau ou plus haut que la chaudière avec une tuyauterie en pente ascendante, une circulation naturelle par thermosiphon s'établit instantanément pour évacuer la chaleur vers le ballon.

                  Comment lire et interpréter les trois thermomètres de contrôle du groupe ?

                  Les trois cadrans de température renseignent en direct sur l'équilibre hydraulique :

                  • Thermomètre supérieur (Aller chaudière) : Mesure la température de l'eau sortant du foyer (idéalement 75°C à 85°C).
                  • Thermomètre inférieur gauche (Retour ballon) : Indique la température de l'eau froide revenant du fond du ballon tampon (généralement 30°C à 40°C en début de chauffe).
                  • Thermomètre inférieur droit (Retour chaudière) : Indique la température exacte de l'eau réinjectée dans le corps de chauffe après mélange : elle doit être égale ou supérieure à la valeur de la cartouche (ex : 72°C) pour éliminer le point de rosée.

                  Pourquoi raccorder un thermostat de fumée sur l'alimentation électrique du Laddomat ?

                  Le thermostat de fumée asservit le circulateur à la présence réelle du feu. Dès l'allumage, lorsque les fumées dépassent 80°C à 100°C, le contact électrique se ferme pour démarrer la pompe de charge. Lorsque tout le bois est consumé et que les fumées se refroidissent, le thermostat coupe net le circulateur. Cette coupure automatique évite que l'eau chaude stockée dans le ballon tampon ne continue de circuler à travers la chaudière éteinte, empêchant ainsi la perte de calories par le tirage de la cheminée.

                  Conseil technique par Nideck Chauffage
