Pièces Détachées Laddomat : Moteurs Grundfos, Vannes et Kits

Laddomat Pièces Détachées

Maintenez et réparez votre unité de charge avec nos pièces détachées d'origine Laddomat. Retrouvez ici les moteurs de remplacement Grundfos UPM3L Classe A pour Laddomat 11-30 et 21-60, les vannes d'arrêt à boisseau (1"1/4 F et bicône 28mm) avec thermomètre intégré ainsi que les kits de réparation complets pour support de cartouche et clapet de thermosiphon. Pièces certifiées Termoventiler pour un dépannage rapide sans vidanger l'installation.

Filtres actifs

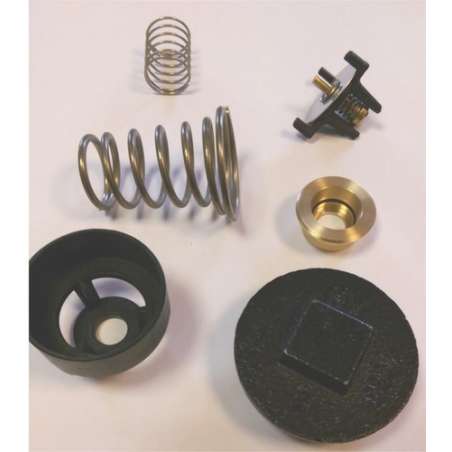

Kit de réparation d'origine référence 212108 pour le support de cartouche thermostatique Laddomat 21-60.Kit de Réparation pour Support de Cartouche LADDOMAT 21-60 (Ref. 212108)
      Entretenez le support de cartouche de votre unité de charge. Ce kit de réparation d'origine référence 212108 pour Laddomat 21-60 comprend les pièces d'usure et les joints nécessaires.
      89,00 €Prix
      Kit de réparation d'origine référence 212108 pour le support de cartouche thermostatique Laddomat 21-60.Kit de Réparation pour Support de Cartouche LADDOMAT 21-60 (Ref. 212108)
          Entretenez le support de cartouche de votre unité de charge. Ce kit de réparation d'origine référence 212108 pour Laddomat 21-60 comprend les pièces d'usure et les joints nécessaires.
          89,00 €Prix

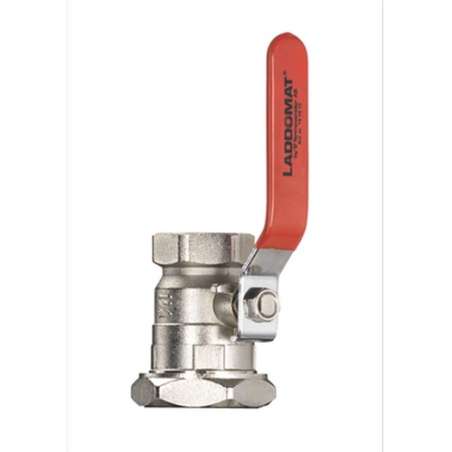

          Vanne d'arrêt à boisseau sphérique filetée G1"1/4 (33x42mm) femelle avec écrou flottant pour Laddomat 21-60.
              Isolez votre groupe de recyclage thermique pour simplifier les opérations d'entretien. Cette vanne d'arrêt filetée G1"1/4 femelle s'installe directement sur le corps du Laddomat 21-60.
              51,80 €Prix
              Vanne d'arrêt à boisseau sphérique filetée G1"1/4 (33x42mm) femelle avec écrou flottant pour Laddomat 21-60.
                  Isolez votre groupe de recyclage thermique pour simplifier les opérations d'entretien. Cette vanne d'arrêt filetée G1"1/4 femelle s'installe directement sur le corps du Laddomat 21-60.
                  51,80 €Prix

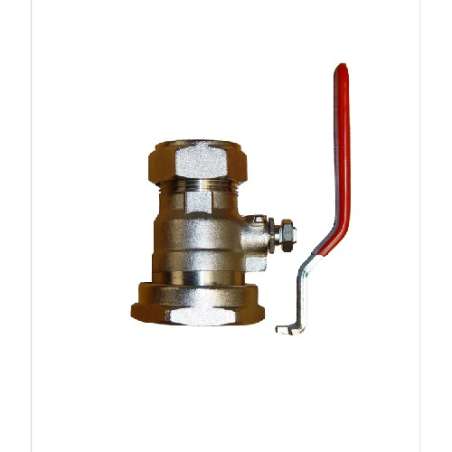

                  Vanne d'arrêt à boisseau sphérique avec raccord bicone de 28mm et écrou flottant pour Laddomat 21-60.
                      Isolez votre groupe de recyclage thermique pour simplifier les opérations d'entretien. Cette vanne d'arrêt à raccord bicone de 28mm s'installe directement sur le corps du Laddomat 21-60.
                      49,00 €Prix
                      Vanne d'arrêt à boisseau sphérique avec raccord bicone de 28mm et écrou flottant pour Laddomat 21-60.
                          Isolez votre groupe de recyclage thermique pour simplifier les opérations d'entretien. Cette vanne d'arrêt à raccord bicone de 28mm s'installe directement sur le corps du Laddomat 21-60.
                          49,00 €Prix

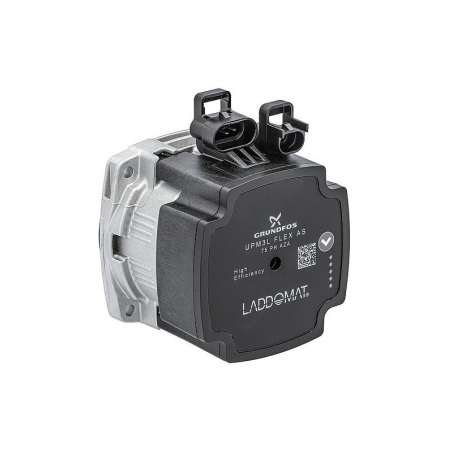

                          Moteur de circulateur Grundfos UPM3L FLEX AS -75 PH pour unité de charge Laddomat.
                              Réparez la pompe de charge de votre unité de recyclage thermique. Ce moteur de remplacement Grundfos UPM3L s'adapte sur les modèles de Laddomat 11-30 et 21-60 pour restaurer le débit.
                              249,00 €Prix
                              Moteur de circulateur Grundfos UPM3L FLEX AS -75 PH pour unité de charge Laddomat.
                                  Réparez la pompe de charge de votre unité de recyclage thermique. Ce moteur de remplacement Grundfos UPM3L s'adapte sur les modèles de Laddomat 11-30 et 21-60 pour restaurer le débit.
                                  249,00 €Prix

                                  Pièces détachées d'origine Laddomat : moteurs Grundfos UPM3L, vannes d'arrêt et kits de réparation

                                  Comment entretenir et remplacer les composants d'usure d'une unité de charge Laddomat ?

                                  Sélectionnées par Nideck Chauffage pour garantir la maintenance pérenne des unités de recyclage 11-30 et 21-60, nos pièces détachées d'origine Termoventiler rétablissent les performances hydrauliques de votre chaufferie bois. La conception modulaire du Laddomat permet de remplacer chaque organe d'usure sans changer le corps en fonte ni modifier la tuyauterie : un moteur de circulateur Grundfos UPM3L se remplace en dévissant simplement 4 vis Allen, tandis que les vannes d'arrêt intégrées permettent d'isoler le groupe à sec sans vidanger les 1000L à 2000L du ballon tampon.
                                  Moteur Grundfos UPM3L Classe A 11-30 & 21-60

                                  Tête de circulateur électronique de rechange pour remplacement direct sur volute fonte.

                                  • Moteur Grundfos UPM3L : Conforme ErP, basse consommation électrique
                                  • Montage à sec : Fixation par 4 vis Allen sans démonter le bloc hydraulique
                                  • Connexion électrique : Câble d'alimentation avec connecteur rapide Molex
                                  • Compatibilité : Remplace les anciens moteurs Grundfos et Wilo sur Laddomat
                                  Vannes d'Arrêt Démontables 1"1/4 F & 28mm Laddomat 21

                                  Vannes d'isolement spécifiques à boisseau avec logement pour thermomètre à cadran.

                                  • Modèle taraudé 1"1/4 F : Raccordement pour tuyauterie acier ou gros diamètre
                                  • Modèle bicône 28mm : Raccord à olive pour tube cuivre sans brasure
                                  • Poignée thermomètre : Reçoit le cadran à aiguille pour lecture en direct
                                  • Étanchéité : Raccordement à joint plat démontable sur le corps du Laddomat

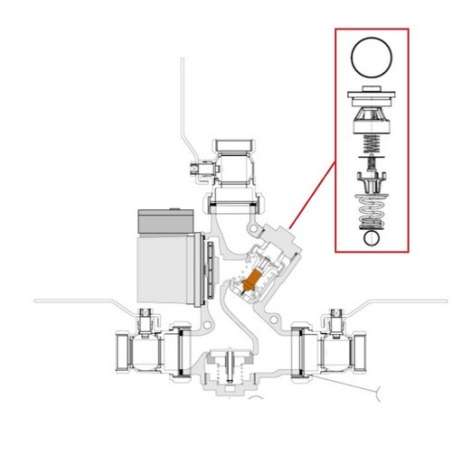

                                  Kit Porte-Cartouche & Clapet Mécanisme Thermosiphon

                                  Ensemble interne complet pour restaurer la régulation thermique et le clapet gravitaire.

                                  • Kit de réparation 21-60 : Support laiton, ressort inox et clapet à battant
                                  • Pochette de joints : Joints toriques et joints plats de rechange inclus
                                  • Clapet de thermosiphon : Assure la circulation naturelle de secours sans courant
                                  • Remise à neuf : Supprime les fuites de by-pass et l'entartrage interne

                                  Pourquoi privilégier les pièces de rechange d'origine Termoventiler ?

                                  Conçues par le fabricant suédois Termoventiler, les pièces d'origine garantissent la parfaite géométrie des portées de joint et la force exacte des ressorts de rappel. L'utilisation d'un kit porte-cartouche non certifié risque de bloquer le clapet de thermosiphon ou de fausser la température de retour d'eau vers la chaudière, provoquant du bistrage. Pour remplacer votre élément thermostatique interne, retrouvez notre gamme de cartouches thermiques Laddomat (53°C à 87°C). Pour une installation neuve, découvrez nos unités complètes Laddomat 11-30 et Laddomat 21-60.

                                  Diagnostic des pannes, remplacement du moteur et maintenance du clapet

                                  Comment remplacer la tête de circulateur Grundfos UPM3L sans toucher à la tuyauterie ?

                                  L'opération s'effectue en quelques minutes à sec. Fermez les trois vannes d'arrêt du Laddomat pour isoler le bloc hydraulique. Débranchez le câble d'alimentation électrique à broche Molex. À l'aide d'une clé Allen de 5mm, dévissez les 4 vis de fixation maintenant le moteur sur le corps en fonte. Retirez l'ancien moteur, nettoyez la portée du joint torique et emboîtez le nouveau moteur Grundfos UPM3L avec son joint neuf. Resserrez les 4 vis en croix, rouvrez les vannes d'isolement et rebranchez le connecteur.

                                  Quels sont les signes d'un clapet de thermosiphon ou d'un porte-cartouche entartré ?

                                  Les techniciens de Nideck Chauffage identifient deux symptômes classiques : si le ballon tampon chauffe très lentement alors que la chaudière monte anormalement en surchauffe, le clapet est bloqué fermé par des dépôts de boue ou de calcaire. À l'inverse, si le ballon tampon se décharge tout seul la nuit dans la chaudière éteinte malgré la coupure de la pompe, le clapet gravitaire reste coincé en position ouverte. Le démontage du bouchon inférieur et la pose d'un kit de réparation support de cartouche remet à neuf l'ensemble du mécanisme mobile.

                                  Comment remplacer une vanne d'arrêt défectueuse sur le Laddomat 21-60 ?

                                  Les trois vannes d'arrêt du Laddomat 21-60 sont indépendantes et démontables. En cas de fuite au presse-étoupe ou de poignée grippée, fermez la vanne d'isolement principale de la tuyauterie et dévissez l'écrou prisonnier à portée plate qui relie la vanne au corps en fonte. Remplacez le joint plat d'origine et vissez la nouvelle vanne (disponible en taraudage 1"1/4 F ou en raccord bicône 28mm à olive). Replacez ensuite le thermomètre à cadran dans son logement sur la poignée.

                                  Peut-on changer la cartouche thermique en même temps que le kit de réparation ?

                                  Oui, c'est l'opération de révision complète recommandée tous les 5 à 7 ans. Le kit de réparation fournit le support mobile, le ressort et les joints, mais la cartouche thermostatique interne est un élément d'usure séparé. Lors du démontage de la cuve inférieure, profitez-en pour insérer une nouvelle cartouche thermostatique Laddomat (généralement tarée à 72°C pour le bois bûche ou 63°C pour le granulé) afin de repartir sur un système de régulation thermique rigoureusement neuf.

                                  Pourquoi est-il nécessaire de couper le circulateur en fin de feu avec un thermostat de fumée ?

                                  Lorsque le bois est entièrement consumé, la chaudière commence à se refroidir par tirage d'air naturel. Si la pompe du Laddomat continue de tourner, elle fait circuler l'eau chaude du ballon tampon dans la chaudière éteinte, perdant toutes les calories dans le conduit de cheminée. Le branchement électrique du circulateur en série avec un thermostat de fumée 50°C à 300°C assure l'arrêt automatique de la pompe dès que les fumées descendent sous 80°C, préservant la réserve de chaleur emmagasinée.

                                  Conseil technique par Nideck Chauffage
