Laddomat Accessoires
Complétez et sécurisez l'installation de votre unité de charge avec nos accessoires d'origine Laddomat. Retrouvez ici les thermostats de fumée à applique réglables de 50°C à 300°C pour couper automatiquement le circulateur dès l'extinction des braises, les tés thermostatiques de recyclage 11-200 tarés à 72°C en G1"1/2 (40x49mm) pour les fortes puissances, ainsi que les thermomètres de contrôle à cadran pour surveiller en direct l'équilibre thermique de votre chaufferie bois.
2 produits
Accessoires pour unités de charge Laddomat : régulation de fin de feu et tés thermostatiques
Quels accessoires sont nécessaires pour piloter et sécuriser un groupe de recyclage Laddomat ?

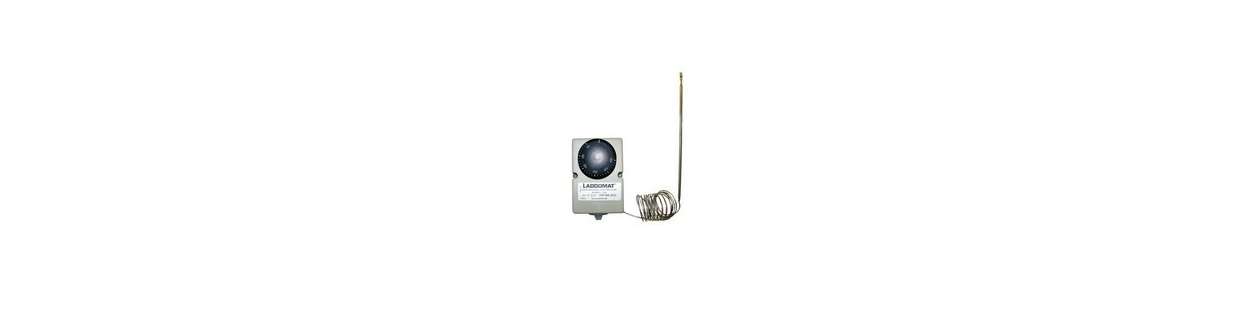

Pilote le démarrage et l'arrêt du circulateur selon la température réelle du carneau.
- Thermostat à applique : Montage rapide par collier ressort sur tuyau de fumée
- Plage de réglage : Cadran gradué de 50°C à 300°C pour calage précis
- Protection anti-décharge : Coupe la pompe dès que les braises s'éteignent
- Compatibilité : Câblage direct sur circulateurs Laddomat 11-30 et 21-60
Vanne de recyclage 3 voies compacte pour chaudières biomasse de forte puissance.
- Modèle 11-200 (72°C) : Raccordement fileté G1"1/2 (40x49mm)
- Cartouche intégrée : Maintien un retour d'eau strictly supérieur à 65°C
- Passage élargi : Très faible résistance hydraulique pour gros débits
- Fonctionnement : 100% autonome et mécanique sans servomoteur
Cadrans de contrôle d'origine pour surveiller les flux d'eau sur le corps de vanne.
- Affichage à aiguille : Graduation claire pour Aller chaud, Retour et By-pass
- Démontage à sec : S'insère dans le logement sans vidanger l'installation
- Diagnostic immédiat : Permet de valider l'ouverture de la cartouche thermique
- Pièces certifiées : Adaptées aux coques isolantes des séries 11 et 21
Pourquoi le thermostat de fumée est-il le complément requis du Laddomat ?
Configurés par Nideck Chauffage, les kits chaudière bois associent systématiquement le groupe Laddomat à un thermostat de fumée. Sans ce thermostat, le circulateur continue de tourner après l'extinction du bois : l'eau chaude accumulée à 80°C dans le ballon tampon NIA repasse en boucle dans le corps de chauffe froid de la chaudière et perd toutes ses calories dans la cheminée. En coupant le circulateur dès que les gaz d'échappement passent sous 80°C, le thermostat préserve l'énergie emmagasinée. Pour les chaufferies neuves, retrouvez nos unités complètes Laddomat 11-30 et Laddomat 21-60.
Raccordement électrique du thermostat de fumée et gestion de l'hydro-accumulation
Comment fonctionne le thermostat de fumée pour piloter la pompe du Laddomat ?
Le thermostat de fumée à applique utilise un bulbe bimétallique placé au contact du tuyau de sortie de fumée en acier 2mm. Dès l'allumage du feu, la montée rapide en température du carneau déclenche le contact électrique interne (mode « travail ») : le circulateur du Laddomat démarre pour faire monter la chaudière en température. Lorsque la totalité du bois est consumée et que les fumées se refroidissent, le contact s'ouvre : le circulateur s'arrête net, empêchant le déchargement de l'eau chaude du ballon tampon à travers la chaudière éteinte.
À quelle température régler le thermostat de fumée sur le conduit d'échappement ?
Le réglage d'atelier préconisé par nos techniciens se situe généralement entre 80°C et 100°C. Ce seuil permet d'enclencher la pompe dès le démarrage effectif de la flambée, tout en garantissant une coupure franche dès que le lit de braises décline. Si le thermostat est réglé trop bas (par exemple à 50°C), le circulateur mettra trop de temps à se couper en fin de cycle. S'il est réglé trop haut (au-delà de 120°C), la pompe risque de s'arrêter prématurément alors que la chaudière produit encore des calories exploitables.
Pour quelles installations le té thermostatique 11-200 en 1"1/2 est-il préconisé ?
Le té thermostatique Laddomat 11-200 est conçu pour les chaufferies de moyenne et forte puissance (chaudières bois bûches de 40kW à 120kW). Avec ses raccords élargis en G1"1/2 Femelle (40x49mm) et sa cartouche interne tarée à 72°C, il autorise des débits volumiques élevés sans générer de turbulences ni de pertes de charge. Il est idéal pour les installateurs souhaitant composer une boucle de recyclage personnalisée avec un circulateur de gros calibre asservi à une régulation électronique centrale.
Peut-on utiliser le thermostat de fumée avec un aquastat de chaudière en parallèle ?
Les techniciens de Nideck Chauffage conseillent fréquemment le montage électrique « en parallèle » entre le thermostat de fumée et un aquastat plongeur taré à 85°C ou 90°C. Ce câblage sécurise l'installation : la pompe tourne dès que le conduit est chaud grâce au thermostat de fumée, mais si la température de l'eau de la chaudière monte anormalement alors que le feu couve, l'aquastat force l'enclenchement du circulateur indépendamment des fumées, évacuant l'excédent de chaleur vers le ballon tampon.
Pourquoi les thermomètres à cadran sont-ils positionnés sur les trois voies du Laddomat ?
La présence des trois thermomètres permet un diagnostic visuel instantané du cycle hydraulique. Le thermomètre supérieur mesure le départ chaud venant de la chaudière (environ 80°C), le thermomètre inférieur mesure le retour froid arrivant du ballon tampon (30°C à 40°C), et le thermomètre latéral indique la température d'eau mélangée qui retourne vers le corps de chauffe (strictement calée sur la valeur de la cartouche thermique, soit 72°C). Cela permet de vérifier en un coup d'œil la bonne ouverture du clapet thermostatique.
